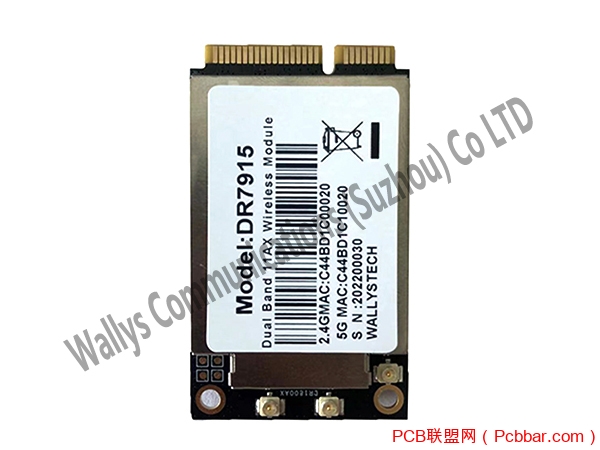

Wallys industrial wifi6 MiniPCIe Module/ 2×2.4GHz 2x5GHz MT7915 MT7975 2T2R
2.4GHz max 23dBm & 5GHz max 20dBm output power
2×2 2.4G & 2×2 5G MIMO Technology, up to 1.8Gbps Mini PCI Express edge connector
SupporttheFrequency5180MHz~5825MHz
Supports Spatial Multiplexing,Cyclic-Delay Diversity (CDD), Low-Density Parity Check (LDPC) Codes,Maximal Ratio Combining (MRC), Space Time Block Code (STBC)
Supports Dynamic Frequency Selection (DFS)

    Product Description
    DR 7915 based on MT7915 + MT7975 Chipset is an enterprise wireless module integrated with 2×2 2.4G high power Radio module and 2×2 5G high power Radio module designedspecifically to provide users with mobile access to high-bandwidth video streaming, voice, and data transmission for office and challenging RF environment infactories, warehousese stablishment. Wallys could help clients build Prototype. We have a professional technical team supporting.    Helping you realize your idea is our aspiration. Everything on RF is our enthusiasm. Different chipsets, different materials, different features, different designs…we could realize all you want.    Making your idea visible and alive is what we persuit.We have experienced R&D engineer team with a demonstrated history of working in the wireless industry. Skilled in RF and embedded communications  , network protocol, firmware ,openwrt ,linux system  development , analog and Digital Circuit Design, Network Processors, Power supplies ,PCB design and layout and etc.,    Many years of expertise in software and hardware design allow us to deliver solutions based on your specification list for commercial and industrial applications. We are able to think ahead and deliver design that meet and exceed customer requirement.Skype/EMAIL:sales@wallystech.comWEB:https://www.wallystech.com/Youtube:https://www.youtube.com/channel/UClmu7LBz_OWxe2VckkQr3tw
    Specifications
    SymbolParameter
    ChipsetMT7915+MT7975
    Host InterfaceMini PCI Express 2.1
    Antenna Connector2 x UF.L
    Frequency Range2.4GHz: 2.412GHz to 2.472GHz
    5GHz: 5.180GHz to 5.825GHz
    Operating Voltage3.3V DC
    Power ConsumptionTBD
    Modulation TechniquesOFDM: BPSK, QPSK, DBPSK, DQPSK, 16-QAM, 64-QAM, 256-QAM
    Environmental TemperatureOperating: -40°C to 70°C, Storage: -40°C to 90°C
    Environmental Humidity, non-condensingOperating: 5% to 95%, Storage: Max. 90%
    ROHS ComplianceYES
    Dimensions (W×H×D)51mm × 30mm × 5.8mm
    RF Performance Table
    Operating ModeData RateTX PowerTolerance
    1 Chain2 Chains
    2.4 GHz802.11b11Mbps20dBm23dBm±2dB
    2.4 GHz802.11g54Mbps17dBm20dBm±2dB
    2.4 GHz802.11n HT20MCS717dBm20dBm±2dB
    2.4 GHz802.11n HT40MCS714dBm17dBm±2dB
    Operating ModeData RateRX SensitivityTolerance
    2.4 GHz802.11b11Mbps-96dBm±2dB
    2.4 GHz802.11g54Mbps-93dBm±2dB
    2.4 GHz802.11n HT20MCS7-89dBm±2dB
    2.4 GHz802.11n HT40MCS7-86dBm±2dB
    Operating Mode
    Data Rate
    TXPower
    Tolerance
    1 Chain
    2 Chain
       5 GHz   802.11a
    54Mbps
    17dBm
    20dBm
    ±2dB
       5 GHz   802.11n/ac HT20
    MCS8
    15dBm
    20dBm
    ±2dB
      5 GHz   802.11n/ac HT40
    MCS9
    14dBm
    17dBm
    ±2dB
      5 GHz   802.11n/ac HT80
    MCS9
    11.5dBm
    14.5dBm
    ±2dB
      5 GHz   802.11n/ac HT20
    MCS9
    17dBm
    20dBm
    ±2dB
      5 GHz   802.11n/ac HT40
    MCS9
    14dBm
    17dBm
    ±2dB
      5 GHz   802.11n/ac HT80
    MCS11
    11dBm
    14dBm
    ±2dB
    Operating ModeData RateRX SensitivityTolerance
    5 GHz802.11a54Mbps-80dBm±2dB
    5 GHz802.11n/ac HT20MCS8-71dBm±2dB
    5 GHz802.11n/ac HT40MCS9-68dBm±2dB
    5 GHz802.11n/ac HT80 MCS9-65dBm±2dB
    5 GHz802.11n/ac HT20 MCS9-61dBm±2dB
    5 GHz802.11n/ac HT40 MCS9 -58dBm±2dB
    5 GHz802.11n/ac HT80 MCS11-55dBm±2dB
    MiniPCIe Slot Pin Assignment
    TOP SideBottom Side
    1PCIE_WAKE_L2VCC_3V3
    3BT_PCM_DO4GND
    5BT_PCM_DI6BT_PCM_CLK
    7PCIE_CLKREQ_L8BT_PCM_SYNC
    9GND10PTA_TX
    11PCIE_REFCLK_N12BT_RTS
    13PCIE_REFCLK_P14BT_CTS
    15GND16PTA_RX
    Mechanical key
    17NC18GND
    19NC20WIFI_EN
    21GND22PCIE_RST_L
    23PCIE_TX_N24VCC_3V3
    25PCIE_TX_P26GND
    27GND28BT_RX
    29GND30PTA_WLAN_ACT
    31PCIE_RX_P32PTA_ZB_PRI
    33PCIE_RX_N34GND
    35GND36LED_WPS
    37GND38LED_BT
    39VCC_3V3
         (RESERVED)
    40GND
    41VCC_3V3
         (RESERVED)
    42PTA_ZB_ACT
    43GND44LED_WIFI_2.4G
    45LED_WIFI546
    NC
    47NC48NC
    49NC50GND
    51BT_EN52VCC_3V3
