中图仪器打破PCB传统测量方式，推出尺寸全检“核武器”-VX9000光学扫描成像测量机

szzhongtu5

前言：
当代电子产品中，小到电子手表、耳机，大到计算机、通信电子设备以及军用系统，凡是有集成电路等电子元件的，都要使用印制板（PCB）。
它可以代替复杂的布线，实现电路中元件之间的电气连接，简化电子产品的装配、从而有效缩小整机体积，降低产品成本，提高电子设备的质量和可靠性。
但是由于电子产品加速向功能化、精密化、多样化的方向迭代，使得PCB不得不趋向小型化、高密度发展，如何才能更精准、更快速的测量PCB尺寸,成为了众多业内人士最头痛的一件事。

深圳市中图仪器股份有限公司针对客户需求，推出VX9000光学扫描成像测量机，为PCB测量需求的发展添砖加瓦。

VX9000光学扫描成像测量机突破传统的测量方式，应用于PCB&FPC外型尺寸扫描测量、冲压五金件、车载屏面板、铝基板。高效执行“成型检验+孔品质检验+尺寸量测”，一键自动实现全尺寸扫描；能实现离线编程、或将CAD图纸导入到软件内直接用于测量；结合高精度图像分析算法，并融入闪测原理， 无论是几百或几千个尺寸，都能在数秒内轻松实现测量。

PCB全尺寸快速检测可以归类为2D&3D测量。由于电子元器件的飞速发展，PCB在市场中的需求越来越多，在大量生产的压力下，想要提升产出效率，不仅要提升生产机具的效率,更是对测量仪器的测量效率是否能与生产效能匹配有相当高的要求。

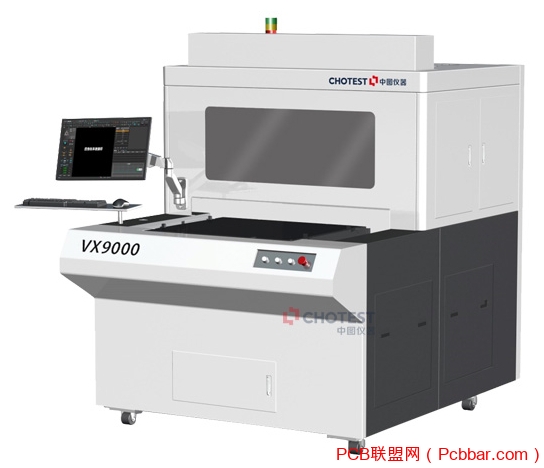

打破传统PCB尺寸测量方式—VX9000光学扫描成像测量机

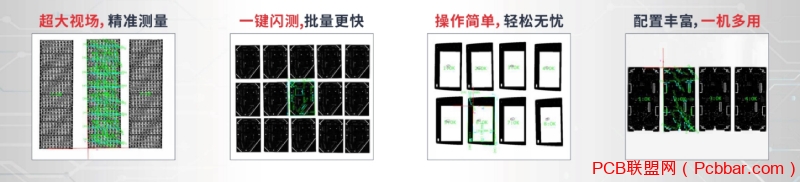

产品优势：
宽:超大测量行程(620x540mm~920x840mm)；
快:测量速度200mm/s，一键闪测，支持批量测量；
准:高分辨率线阵扫描相机，检测精度可达±(3.0+L/200)um；
自动式玻璃盖板针对有翘曲的产品，测量时有玻璃自动压住产品(把产品压平)，保证测量的准确性；
简:操作简单，产品可任意放置，无需治具或夹具，即可实现测量，亦可任意放置同规格多个产品，可同时对各产品进行测量；
支持CAD图纸导入，离线编辑模板，一键自动匹配测量。具有测量及数据统计分析功能，帮助客户分析及改善制程；
省:较二次元、三次元节省超多首件或者抽检时间，大大减少锣机等待首件检测确认时间，提高机台稼动率，省锣机、省二次元、省成本，省人！
为工厂精益化管理提供有力支持；
变:可定制功能，配置丰富，一机多用，进口产品很难配合改变:
1)可选配CCD面阵相机+可变倍率镜头，以提高局部或微小物体的测量精度和速度；
2)可选配激光位移传感器，以实现PCB在Z向高度、高度差、翘曲、平面度的测量。

VX9000光学扫描成像测量机功能介绍：

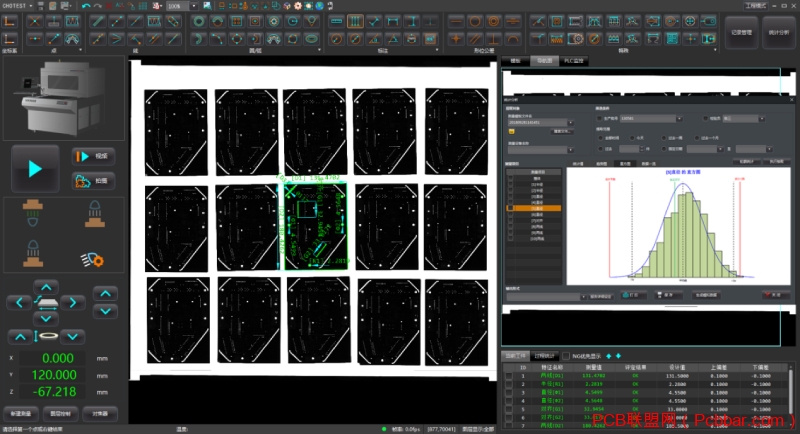

软件操作界面

2D测量

3D测量

外型首件/成品批量
VX9000光学扫描成像测量机高速扫描分析—大大提高锣机稼动率！

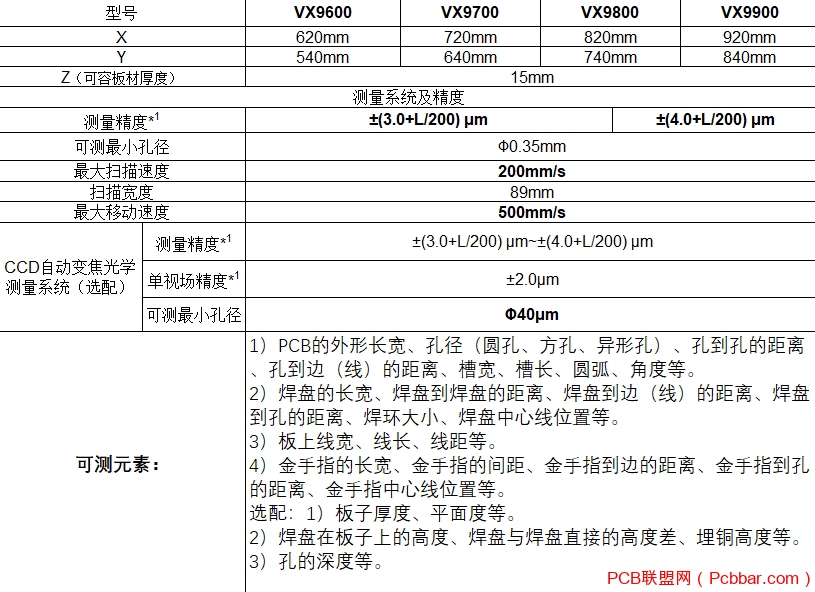

仪器参数：

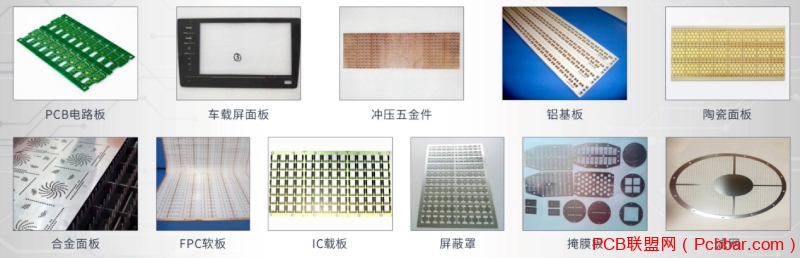

行业应用：
