教你快速在Altium designer软件中新建原理图库文件
答:绘制原理图的第一步,我们应该要把,元器件的图形符号绘制出来,这个我们可以给下面的步骤进行新建。

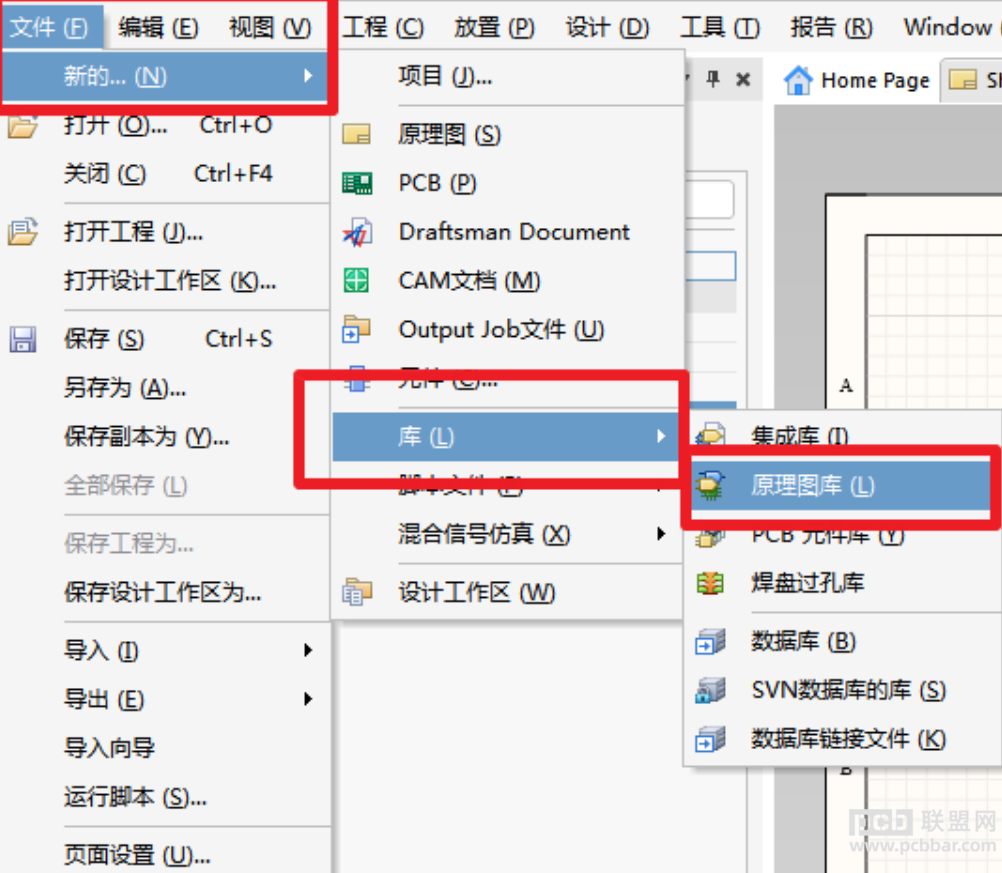

<span]第一步:执行菜单命令文件→新的(New)→库(Library)→原理图库,新建一个原理图库文件,如图2-1所示:
图2-1  新建原理图库示意图

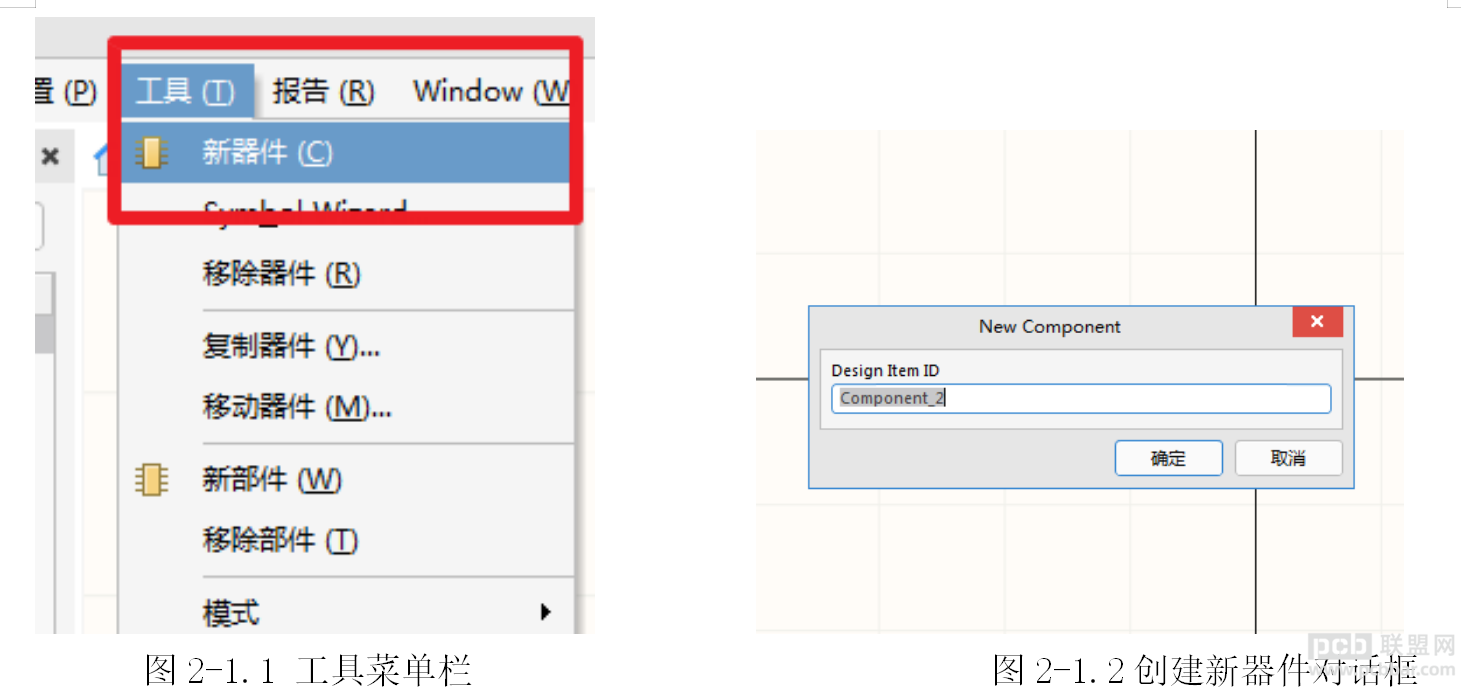

第二步,会弹出新建好的原器件创建界面,然后点选菜单栏工具(Tool)→新部件(如图2-1.1所示)。点击之后会弹出一个创建新的原器件的对话框(如图2-1.2所示)。
第三步,在弹出的New component对话框中,输入创建原器件的名称既可开始设计原理图原器件,接着根据规格书上所描述的规范进行创建库既可。

---------------------------------------------------------------
每天学习一个技巧,日积月累你也是专家!
