日本最新PCB板最新技术的检测机

gao814454229 · 发表于 2020-9-28 17:13:09

本帖最后由 gao814454229 于 2020-9-28 17:14 编辑

给大家介绍一款日本TAIYO工业最新技术推出的外观检测机和通电检测机
通电检测机器有以下四种：

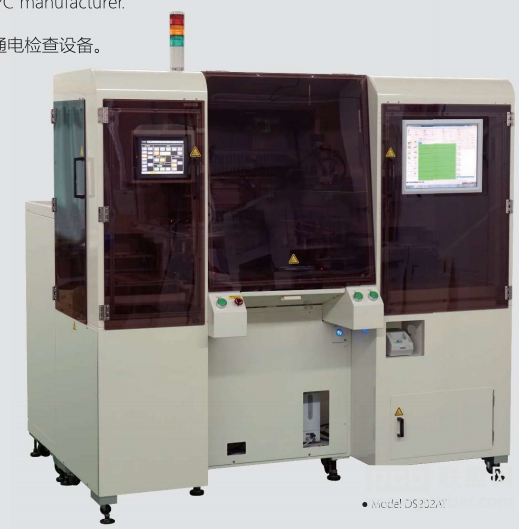

（1）TYPE DS （FPC制造商制造的FPC通电检查设备）
搬送方式：专用版搬送，Y方向前进&反复搬送
检查对象：FPC（单面，双面，多层板）
对位方式：自动追踪（上下），相机对位（上下）
特点：①无张力新型搬运，对应异形，一次外形剪切及贴合补强板的FPC的检查                ②自动学习无相机对位功能，实现了直行率的极限提高！
      ③ 治具更换简单（一触式固定治具），降低成本

TYPE DS

DS202 / DS202AT
尺寸：500KG/800KG 750×1200×1740 / 1870×1340×1790  检测范围：250×360（230×340）检查点数：MAX 4096P
DS203 / DS203AT
尺寸：600KG/900KG 750×1440×1683 / 1985×1580×1790  检测范围：305×510（300×495）检查点数：MAX 6144P

gao814454229 · 发表于 2020-9-29 13:36:32

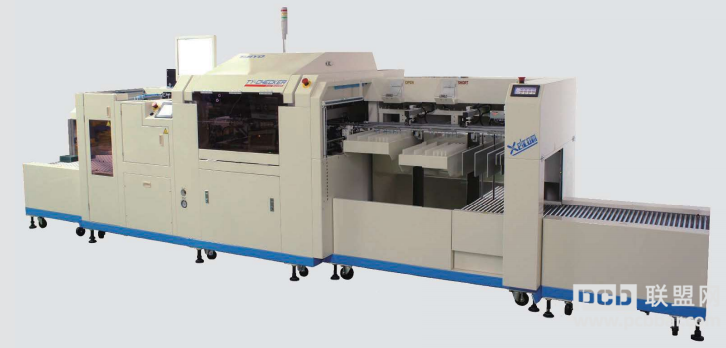

（2）TYPE DG （可高速检查及高速搬送）
搬送方式：传送带自动搬送的方式
检查对象：一般、多层。曾层电路板
对位方式：相机对位（上下）
特点：①5秒高速检查
      ②高精度4端子检查对应，只检测电路板电阻，不受其他影响
      ③ 配合接合器可以在44MD上使用。

DG430MW
尺寸：3502W×1400D×1778H 1570KG 检测范围：50×60~400×330 检查点数： MAX 1288P

gao814454229 · 发表于 2020-9-29 15:30:57

本帖最后由 gao814454229 于 2020-9-29 15:35 编辑

（3）TYPE E （构成TY-CHECKER系列的基础测试仪）
检查对象：一般、多层，增层电路板，FPC，陶瓷基板
特点：①小型设计
②可根据需求自选
③ 与现有机床连接即可使用

         尺寸                            检查点数
EC  504×452×284    33KG       MAX 2048P
E4  503×405×400    40KG       MAX 4096P
E6  603×405×402    50KG       MAX 6144P

gao814454229 · 发表于 2020-9-29 15:54:44

本帖最后由 gao814454229 于 2020-9-29 16:35 编辑

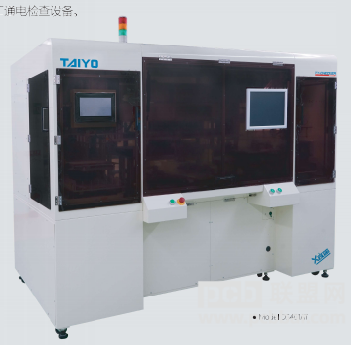

（4）DS401 （FPC制造商制造的FPC通电检查设备）
搬送方式：专用版搬送，XY方向前进&反复搬送
检查对象：FPC（单面，双面，多层板）
对位方式：自动追踪（上下），相机对位（上下）
特点：①XY方向均可移动
         ②可选择产品保持方式：搬送板方式&夹边方式
      ③ 治具可以固定方式在自动/半自动下进行高频测试

                     尺寸                                        检测范围                                                 检查点数
DS401       1350×1610×2050    900KG       100×100~305×510（80×20~300×200）          MAX 4096P
DS401AT 2440×1610×2050    1500KG    100×100~305×510 （80×20~300×495）       MAX 6144P

gao814454229 · 发表于 2020-9-29 17:09:11

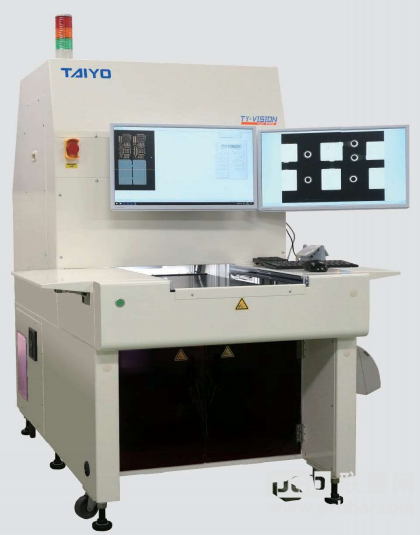

外观检测及有以下三种：（1）A307DC（高精度全自动）
检测对象：硬质电路板、镀金、镀铜制品
检测尺寸 50×50~250×300 厚度：0.2㎜~2.0㎜
解析度：5μm、10μm
像素：7300/16000?
尺寸：2248×1971×2014 1300KG
特点：①标配：情节滚筒、重叠投放感知、隔纸取放功能 ②ID编码

gao814454229 · 发表于 2020-9-29 17:17:11

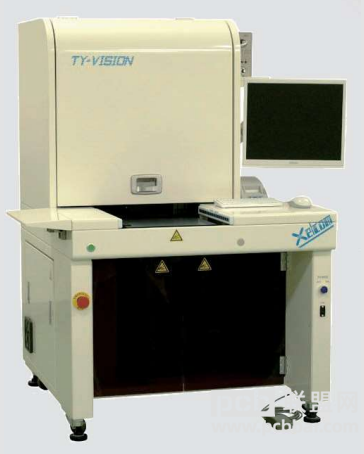

（2）M105SC（适用于多种电路板检查，半自动）
检测对象：硬质电路板、陶瓷，FPC
检测尺寸：280×330 厚度:0.1~2.4mm
解析度：5μm、10μm、16μm、20μm
像素数：7300或16000
尺寸：1245×1000×1400 300KG
特点：①可对陶瓷板、FPC、触摸屏、金属时刻等多种检测
②ID编码读取

gao814454229 · 发表于 2020-9-29 17:22:54

（3）M109SC
检测对象：硬质电路板、FPC
检测尺寸：300×500  厚度~2.0mm
解析度：5μm、10μm
像素数：16000像素
尺寸：1131×1430×1540  400KG
特点：①大检查台+高解析度相机
      ②可根据需求进行搭配组合
