# G% n8 I1 j% c$ }( B4 X/ v/ v大家好,我是王工。
' X) U) c4 S( N+ b$ e& t* ~7 [最近在几个技术群里看到一些基础但出现频率很高的问题,今天整理出来和大家一起探讨,希望能帮助到刚入行的工程师朋友们。
+ G9 I2 i' H- Q# b$ l& s3 b, M* O, Z8 C& _! L+ M
01

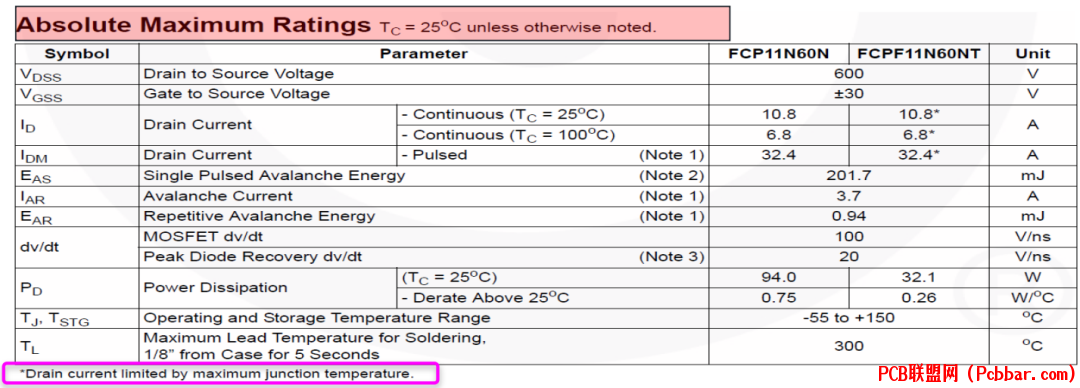

: X/ o" D# h8 R+ q& }- Q' I, b: ^# `MOS管选型主要参数有哪些?选MOS管时主要看以下几个关键参数:Vds(漏源电压)、Id(漏极电流)、Rds(on)(导通电阻)、Qg(栅极电荷)、Vgs(栅源电压)。8 d5 P# v% s/ l* Z" c3 f6 l9 |


( s0 J8 b1 A$ S
实际选型要根据电路的工作电压和电流需求来综合考虑。
- i- H& F, p0 I3 m2 o, Z+ n' [! I1 N- z
02

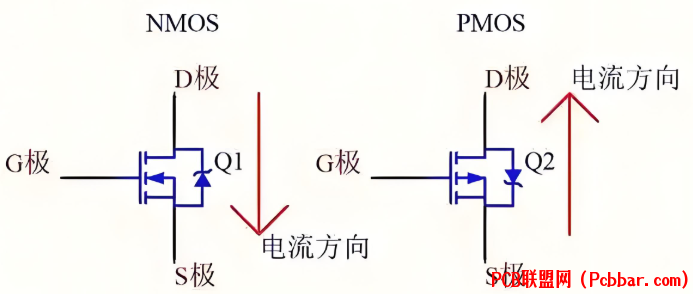

9 V+ M8 ^: T% f  B% |. |8 p' gNMOS与PMOS的区别?简单来说,NMOS导通时电流从漏极流向源极,需要栅极电压高于源极;PMOS则相反,电流从源极流向漏极,需要栅极电压低于源极。NMOS通常导通电阻更小,成本更低,所以应用更广泛。
* [6 S9 V8 }( _7 F6 G5 c: B+ b4 n2 V



" V3 b+ Q5 `) C
" z" }: L# X5 W0 l( T, T. g03

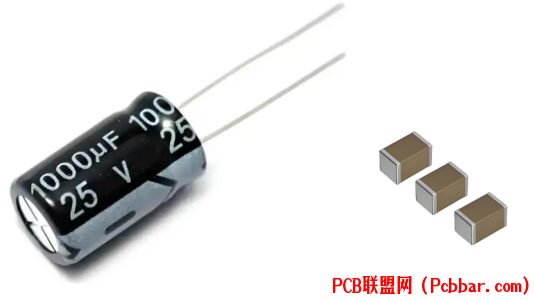

, q/ Q, z: k& S1 o* h3 M4 Q电解电容为什么有极性?瓷片电容为什么没有极性?电解电容内部是化学电解液,反向电压会导致化学反应不可逆损坏,所以必须区分极性。而瓷片电容是物理结构存储电荷,没有化学反应,所以可以双向使用。
% [  b9 X' S  l- b" N


& T$ z% f/ E4 q) B0 m
6 A+ z* M& j; V# ?0 h
04
" V5 f& K% z- F6 K5 nDC-DC与LDO的区别?DC-DC是开关电源,效率高(可达90%以上)但噪声大;LDO是线性稳压,效率低(≈Vout/Vin),但输出干净。
& {: Y. T- x  e; a9 a9 ^选型原则:大压差、大电流用DC-DC;小压差、低噪声场合用LDO。2 ?. C; k( k0 i# K

. q" W" d3 Y( i# M% }( a, V/ k05' X' d/ x- D7 u9 I
开关电源纹波噪声为什么大?主要原因包括:开关管快速切换产生的高频噪声、电感电流不连续、布局不合理导致的地弹、反馈环路不稳定等。
6 O( X& V3 e7 |% d$ C解决方法包括优化布局、增加滤波、选择合适频率等。3 F; p: n1 s( L7 q1 s; P( L

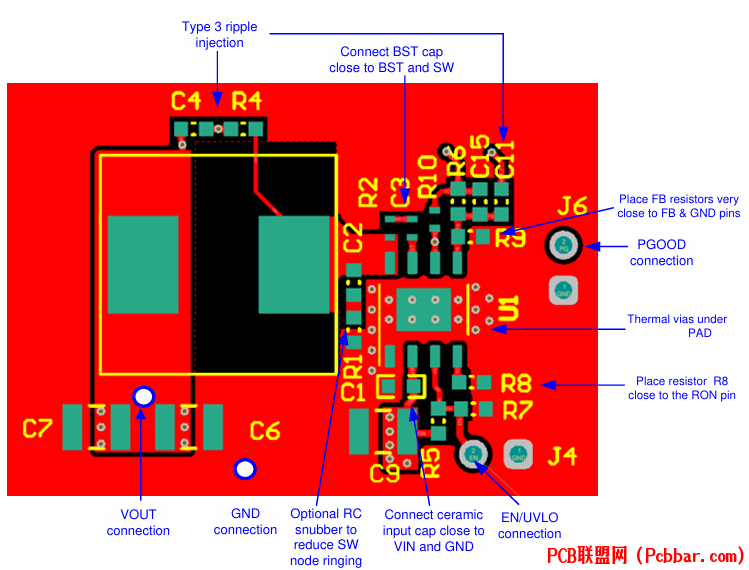

0 `+ l) R8 o% ^0 D' v9 @9 P% ZBuck电路PCB布板注意事项* y/ N+ |" A6 U$ W& V$ G, O! `
1、输入电容尽量靠近芯片Vin引脚, j3 m, w/ v" Q( I0 y0 B, o
2、功率回路面积最小化
2 @; v9 X. W5 ~7 T# E3、反馈走线远离噪声源
' e5 {; K) E: n4、地平面要完整) o3 z* x) y% n; A% g  C
5 C4 b& C' q  Q& c9 I' L9 R+ C' `
06

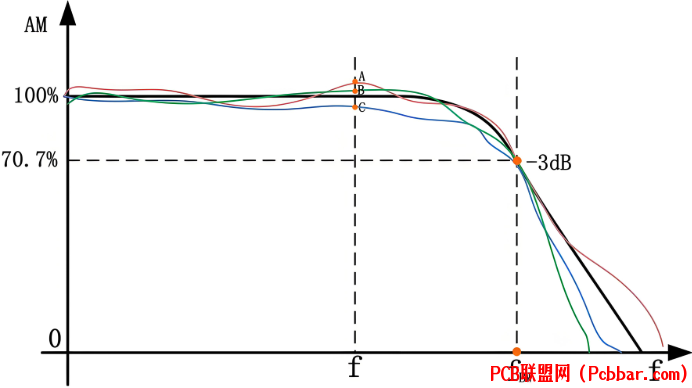

! d9 F5 }8 A* e5 J示波器带宽和采样频率指什么?带宽是示波器能准确显示的最高频率(-3dB点),一般要≥5倍信号频率;采样频率是ADC每秒采样次数,理论上要≥2倍信号频率(奈奎斯特),实际建议4-5倍以上。1 w# d* o% f5 t% U


, N6 q; X$ S9 f5 p9 B- T" h

$ O4 J6 \: F3 L+ W- {+ o  D; n07, r2 G% h" \. e2 `; X

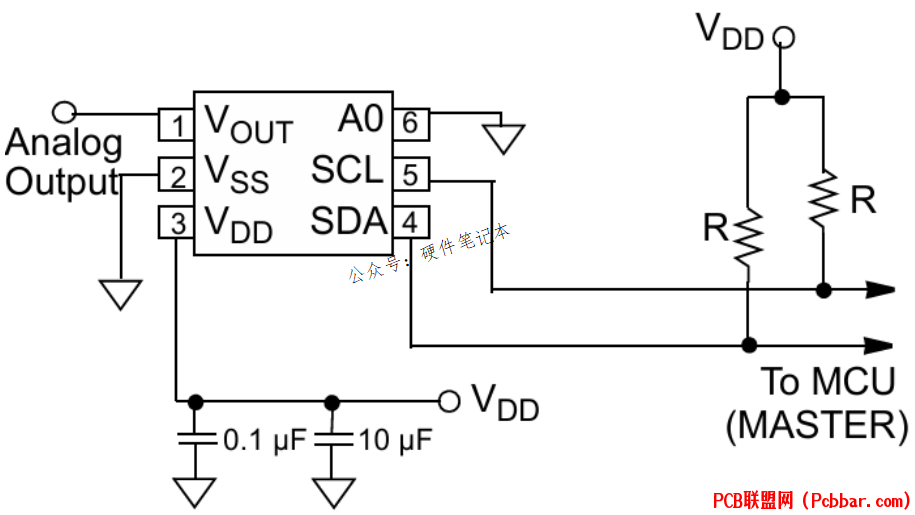

I2C需不需要上拉电阻?为什么?必须加上拉!因为I2C是开漏输出,本身无法输出高电平,靠上拉电阻将总线拉高。阻值一般选4.7k-10k,具体根据总线电容和速度调整。关注公众号:硬件笔记本
7 p1 o, n1 h, ^% {



! S9 k0 [6 E! v3 |. G. I
' S4 ^: _% ~0 K08; c% G/ n/ m% T$ h% [7 H1 [

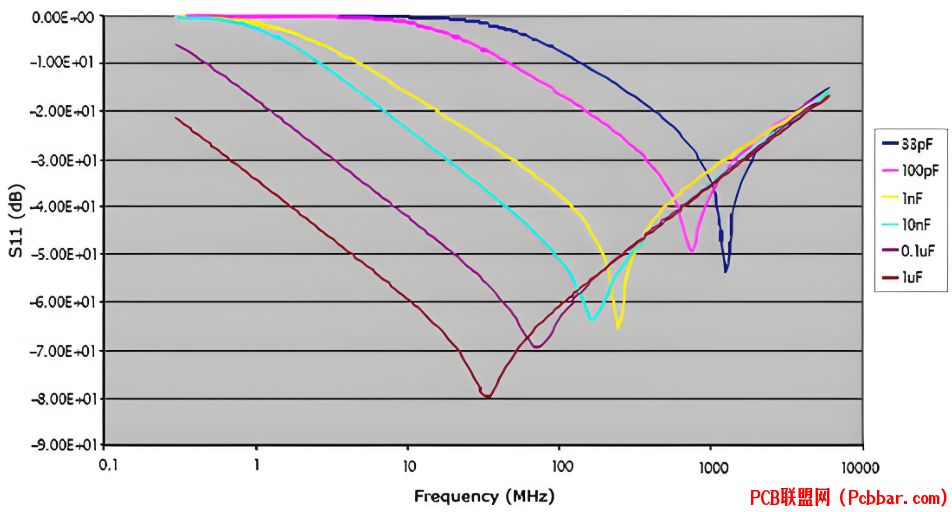

电容的特性是什么?1uF电容通常滤除什么频率?电容通高频阻低频。网上说1uF电容通常用于滤除1K到10KHz频率的信号。! p1 s- J) ?, e9 _- S6 \# e1 e4 w0 k

! u+ k# m" `/ O% b0 Z3 s



% D) [% j* S; g, D+ p1uF电容的滤波频率大约在:f=1/(2πRC),假设R=1Ω,则f≈160kHz。所以1uF常用于滤除几百kHz以下的噪声。同时也要考虑ESR和封装,也会有一定的影响,所以我们一般都是大小电容配个滤除更宽频率范围内的波形。; m# y! b0 D' P' Y- W" g  d

1 {1 H9 C" f( o/ U5 t097 y; y' ^# d# k

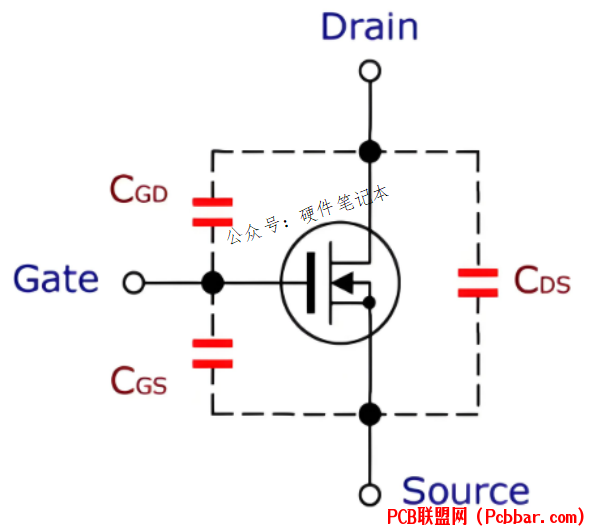

寄生电容是什么?如何消除?寄生电容是导体间非故意形成的电容,也叫杂散电容。寄生电容只能尽量减小,无法消除避免,它是制造工艺决定的,可选用以下方式尽量避免:增加间距、缩短走线、使用屏蔽、选择低介电常数材料等。6 b3 Z  Q) U* T1 O5 m7 x
. H" f3 e/ J4 a6 q0 x9 w3 N! n8 {



, ]+ F2 @) F) [2 M' N10

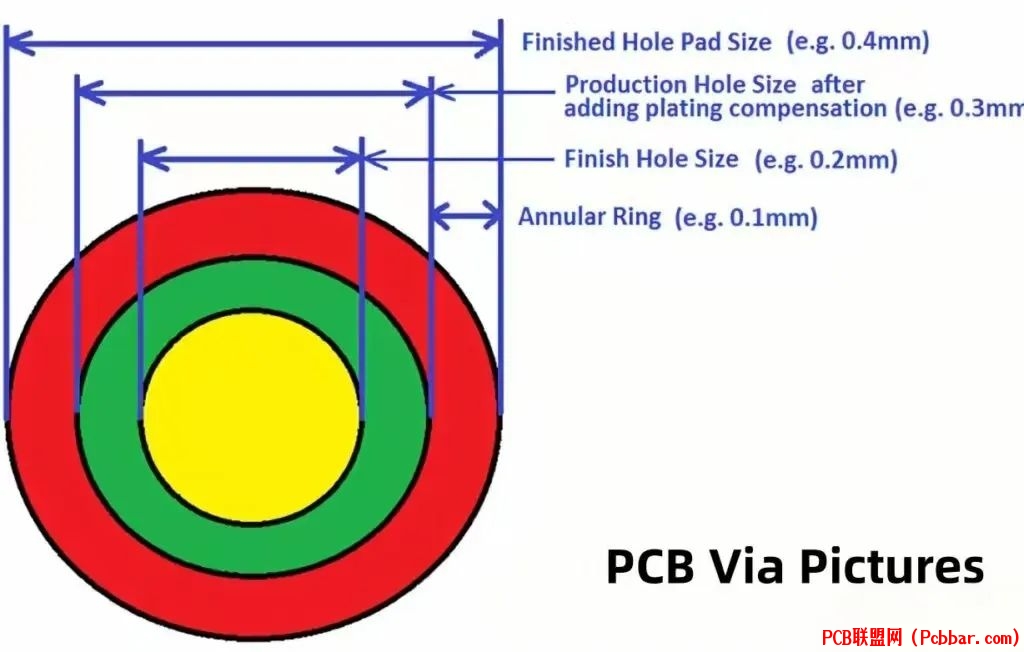

6 s$ s( N( K$ i+ E. t过孔的寄生参数及其影响过孔主要有两个寄生参数:寄生电感和寄生电容。寄生电感会增加信号的传输延迟,并在过孔处由于阻抗不连续导致信号反射。寄生电容会延长信号的上升时间,导致电路速度降低。
- r! [" q: ^8 X4 Q  Z. C0 V



# I5 f  i9 l3 i  f还有包括包括:引起信号反射、降低电源完整性、增加EMI问题等。
! B8 s. x$ [- V, ]
" m3 U) E5 ^: D. ?/ X+ ?118 z. D' w. K5 ]3 i0 X' d# D
单片机死机或跑飞?常见原因都在这里!单片机跑飞或者死机,往往让人摸不着头脑,但其实常见原因就那么几类,咱们一个个来看:2 I- o+ j$ A; C' I+ P8 w0 H
1、软件问题(最容易中招)
  • 死循环或逻辑错误:代码卡在某个循环里出不来,或者条件判断写错,程序“迷路”了。% s7 _9 x" \5 V
  • 看门狗没喂:开了看门狗却没按时“喂狗”,单片机被强制复位。' t6 U- J, ]; R5 w6 A
    7 Q5 ~" g' e% V# F2 ~/ g



    0 L  w7 U9 A9 B: K0 x- T
    8 J: G$ J7 E2 K$ p2 Z1 K" ]2、硬件问题(该查的别偷懒)
  • 电源不稳:电压波动、电源噪声大,单片机供电不足,直接“宕机”。
    0 _* k& ?8 R) r2 Z0 s3 V+ O4 o  k复位电路异常:复位信号不稳定,单片机反复重启或者干脆不启动。% {0 \8 x/ |8 I9 h0 V9 a$ L- z
    时钟信号出问题:晶振不起振、时钟电路受干扰,单片机“心跳”乱了。4 K( H$ A$ S6 }  A8 M
    电磁干扰(EMI):强电磁环境导致信号紊乱,程序跑飞。
    8 ^" S" Y4 j3 O8 t* L9 l1 ~芯片或电路故障:单片机本身损坏、虚焊、接触不良,硬件问题没得商量。
    9 w7 L: x: q, E9 g
    $ h9 |0 _" _  s! \9 s! ^
    3、外设惹的祸(别光盯着代码)传感器/电机异常:外设信号异常、短路、过载,把单片机拖垮。
    # }& y% I- i6 S5 H8 K, D7 U' T/ J通信干扰(I2C/SPI/UART):信号线受干扰,数据传错了,程序处理异常。9 w9 g7 B; x5 v0 q/ ~* A% E
    怎么排查?先看电源:用万用表测电压稳不稳,纹波大不大。
    . A0 w- G1 v0 j" P查复位和时钟:示波器看复位信号和晶振波形是否正常。
    9 a+ g. f7 b7 D( Y  }软件调试:加日志、断点调试,重点查数组、指针、中断处理。4 G- L* u- Z8 {3 F! N
    隔离外设:逐个断开外设,看看是不是某个设备导致的。! X  P: X) y* @2 m4 ^
    总结:死机跑飞无非“软、硬、外”三大类,按这个思路查,问题基本跑不掉!
    6 F/ M6 l* H: s$ ?+ U; _( E# e4 n; ~, `
    12

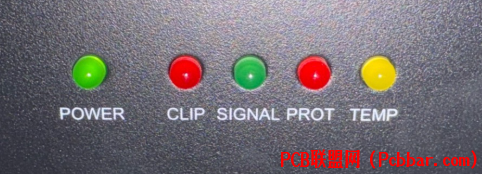

      @1 I& G, _' c" \5 {6 [9 Y产品设计中,LED颜色选择建议当产品设计没规定指示灯颜色时,按这个顺序选准没错:. N/ x" n/ C; T) x1 p" f; l+ [9 v


    9 u  \1 ?/ ~4 R& i% L2 [
    1、红色:电子产品的"急救灯"
    $ ^8 }/ P: x5 F9 O, }1 @? 最显眼,老远就能看见4 m/ c9 F8 J. s" y
    ? 专门用来报错/报警(比如电源挂了、系统崩了)
    4 ~3 j$ o1 G2 n( E1 f2 a0 |2、黄色/橙色:设备的"温馨提示"8 h0 C+ E: h, l6 B8 N8 @  {1 @& k
    ? 比红色温和,比绿色显眼
    5 u  s+ O* ^  S? 适合表示待机、需要维护等提醒状态: t3 I+ K  L( ^3 p) j
    3、绿色:经典的"OK灯"
    5 {* z( T1 W$ @& m2 J? 表示通电正常、运行良好
    3 `4 _+ [. i8 \+ x4 ?4、蓝色:科技感的"正常指示灯"
    # r* D0 u( ?: ~3 y? 表示一切运行正常7 e9 Y$ Y; r# t1 l1 I# @
    ? 一般应用场景用的比较少
    $ u: o9 B7 m& t% @
    0 v' x2 m4 a$ y- e' X& H' Z13, p& N) [1 M8 n6 K

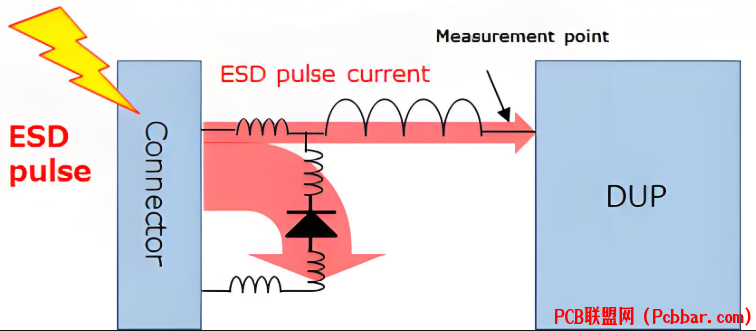

    为什么手持设备要加ESD器件?因为手持设备经常被人体接触,人体静电可达数kV,会损坏敏感芯片。ESD器件能在纳秒级将高压泄放,保护内部电路。
    5 A3 Z/ B8 K9 R) O, C



    8 L  V4 {) a( a这些问题虽然基础,但确实是工程师日常工作中经常遇到的,特别是对于一些刚入门的同学。大家还有什么常见问题,欢迎在评论区补充讨论!7 {5 V/ |$ ]( [; |3 }
    # s& L/ x- ]" E" L! n- w2 B
    如果这篇文章对你有帮助,别忘了点赞收藏,并分享给更多需要的人!写在最后都说硬件工程师越老越吃香,这句话也告诉我们硬件也是需要积累的,王工从事硬件多年,也会不定期分享技术好文,感兴趣的同学可以加微信,或后台回复“加群”,管理员拉你加入同行技术交流群。
