IEEE SiPhotonics2025 | 300mm III-V 在 SOI 上的激光器集成

逍遥设计自动化

硅基光电子集成简介
硅基光电子已经成为一项突破性技术，为光通信、传感、人工智能和量子计算等多种应用领域创造了光学线路的卓越可能性。在这个领域中，集成激光源一直是特别复杂的挑战，尤其是考虑到需要高集成密度的应用，如使用密集波长复用的数据通信或插入损耗是关键参数的量子应用。
8 ~3 K4 ^  D- ^+ |
为解决集成挑战，研究人员考虑了几种方法，包括倒装芯片、对接耦合、微转印和混合集成。混合集成（即将III-V晶圆或芯片键合到SOI晶圆上，并在类似CMOS的晶圆厂中进行晶圆级处理）显示出特别的优势。这种方法在集成密度和批量生产能力方面提供了极佳的解决方案，特别适用于人工智能和计算领域的未来应用[1]。


8 E+ y/ i% J  F* ?3 p0 e1
: T; K6 L$ m$ G( m3 W  B! y300mm CMOS兼容的集成工艺
5 Z' j/ H$ P" m. z7 W制造工艺始于标准浸没式光刻的硅基光电子晶圆厂前端程序，用于形成硅波导。在封装这些波导之后，在二氧化硅顶层开一个腔体，在这里需要将原生310nm的硅层增厚到500nm，以实现与III-V增益材料的高效耦合。这种增厚对于优化集成激光器的光学性能非常重要。
1 D5 A0 x& F) U7 O. P
' Z1 _# y# Z. W- f4 ^' x在这个凹槽内，通过外延生长晶体硅，完全填充腔体。然后使用化学机械抛光(CMP)对该层进行抛光并封装。

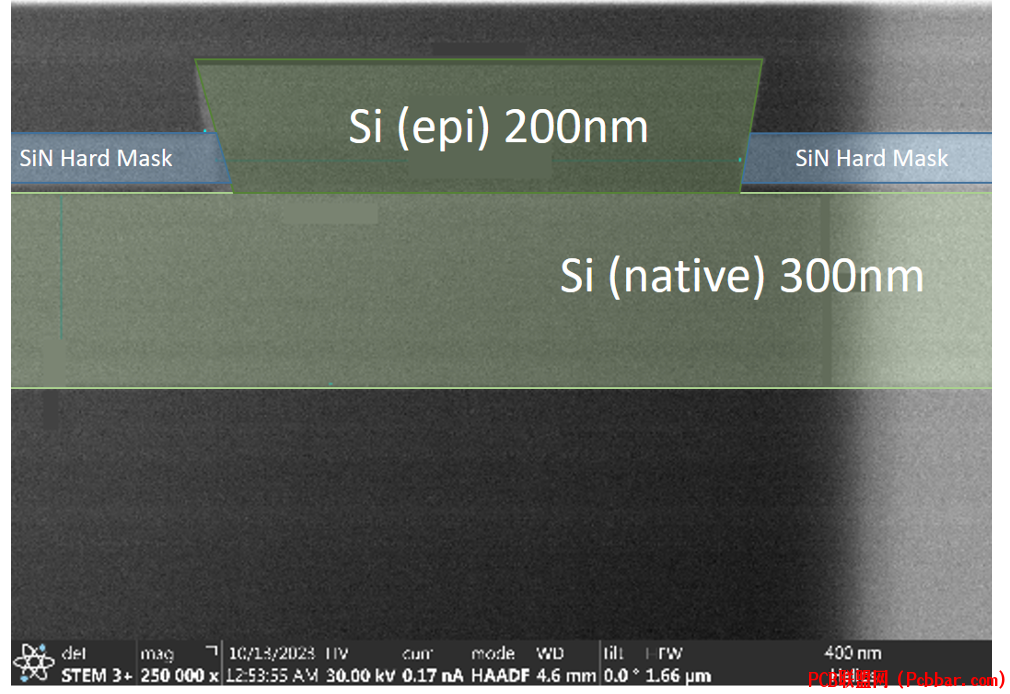

图1：腔内硅外延用于500nm SOI波导增厚，CMP和封装后的效果。
9 c# o2 y+ ?  @! U6 C: O# H! I
在对顶层表面进行另一次CMP后，将III-V晶圆通过氧化物键合到SOI上。随后通过研磨、CMP和蚀刻的组合去除III-V基底，在顶部InGaAs-P外延层处停止。此时，开始增益块的图形化。该工艺与先前记录的方法非常相似，但显著的是，所有工艺步骤都是使用300mm CMOS型晶圆厂设备执行的。

为了塑造增益块，首先使用低温工艺(320°C)和标准光刻技术创建氮化硅(SiN)硬掩模。随后通过等离子体蚀刻对InGaAs-P和InP层(2μm厚)进行图形化。接下来，在蚀刻量子阱(MQW - 干蚀刻)之前沉积SiN保护层("隔离层")。

& Q& c, E4 h, w2 u: u: D然后通过图形化直接与SOI晶圆顶部氧化物接触的n掺杂下部InP层来创建激光器的大型n接触垫。

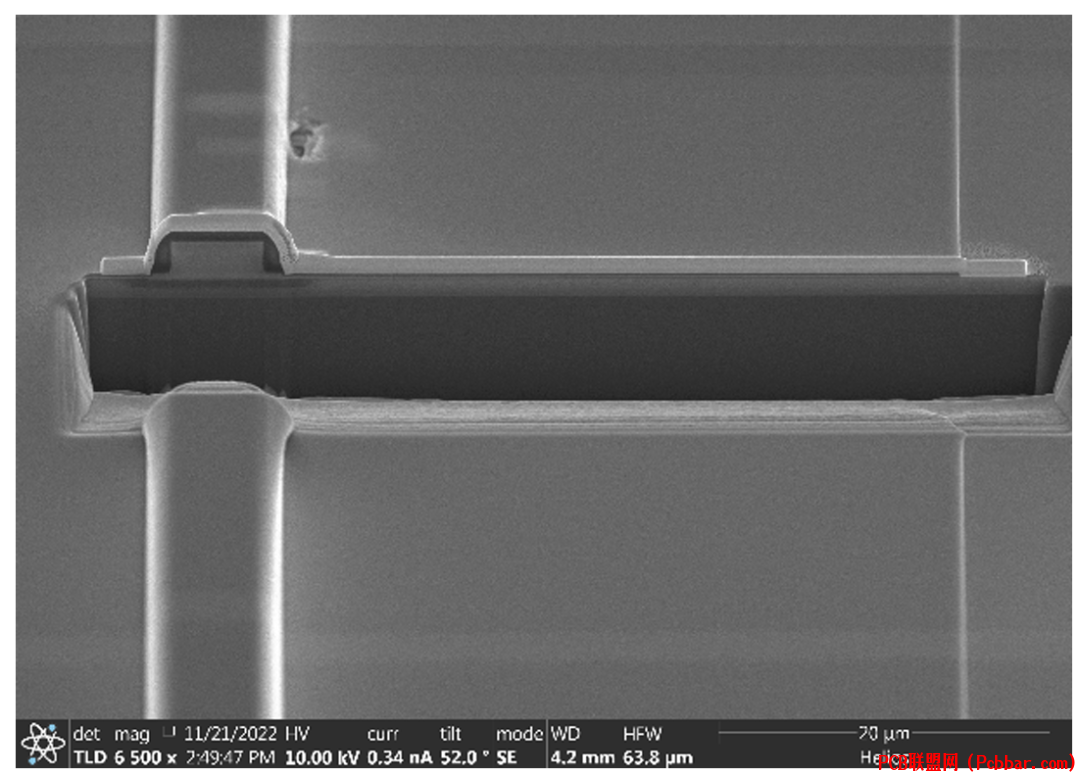

图2：III-V图形化步骤后的增益块视图。
  f# E) p1 g4 s; y. H8 m9 {6 e9 Z
& H* q  H# H) C* M为了形成电接触，将增益块完全封装在SiO?中，之后蚀刻腔体以接触p掺杂InGaAs和n掺杂InP层。在这些开口中沉积并退火钛和氮化钛形成合适的欧姆接触，随后填充铜。对铜层进行研磨然后CMP，在二氧化硅上停止蚀刻，使接触得以个别化。

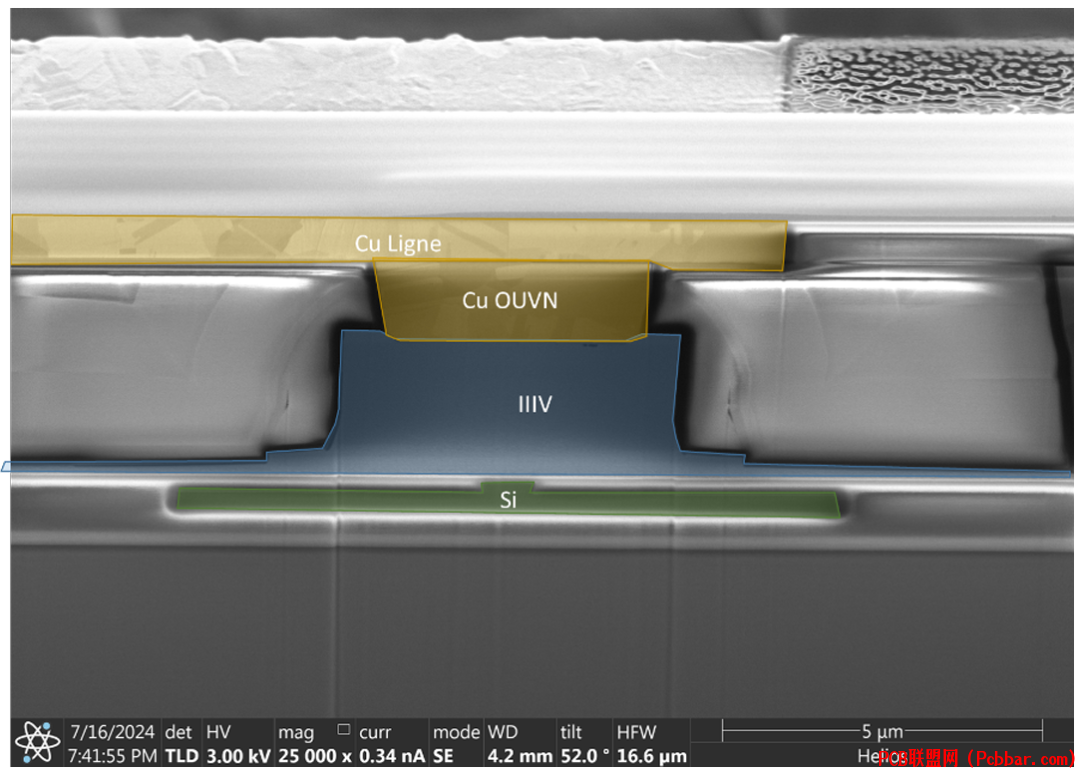

图3：完成的SOI集成III-V激光器横截面。
# |8 Z) T) h) d
2
( o4 D5 \" j1 n激光器性能评估
1 g9 y. H7 X% k5 e3 h% c制造的晶圆包含不同类型的激光器，包括法布里-珀罗(FP)和分布式布拉格反射器(DBR)设计。增益块光学耦合到包含激光器腔镜的硅波导—FP激光器使用萨格纳克环，DBR激光器使用布拉格光栅。

初始测量集中在激光器的动态电阻上，显示出约15Ω的值，在整个晶圆上具有良好的均匀性(范围从10Ω到20Ω，部分取决于增益块长度)。

一个DBR激光器性能测量的典型例子展示了约76mA的阈值电流，在90mA驱动电流下令人印象深刻的40dB边模抑制比(SMSR)，以及0.7mW的光纤耦合输出功率。激光器波长测量为1302nm，增益块长度为400μm。
; F( `% l$ i8 C8 W8 \( r6 i

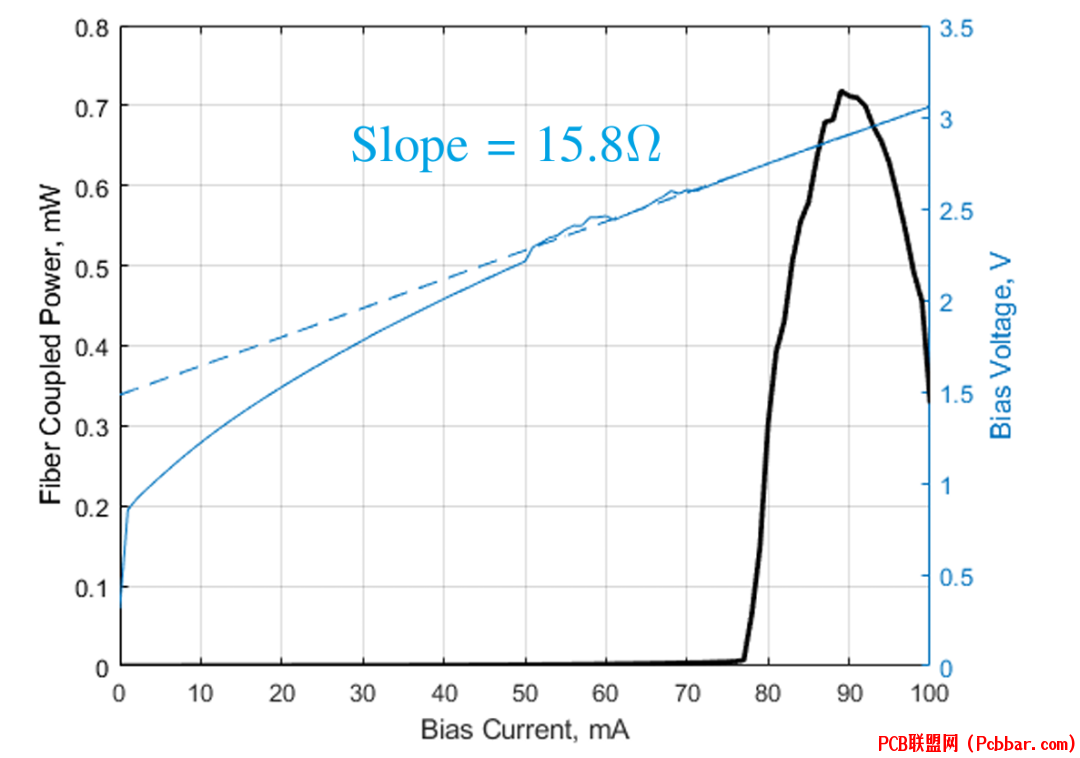

图4：DBR激光器的光纤耦合功率和电压与偏置关系，显示斜率电阻为15.8Ω。
. M7 ?. m8 `& k0 S: r' u0 s

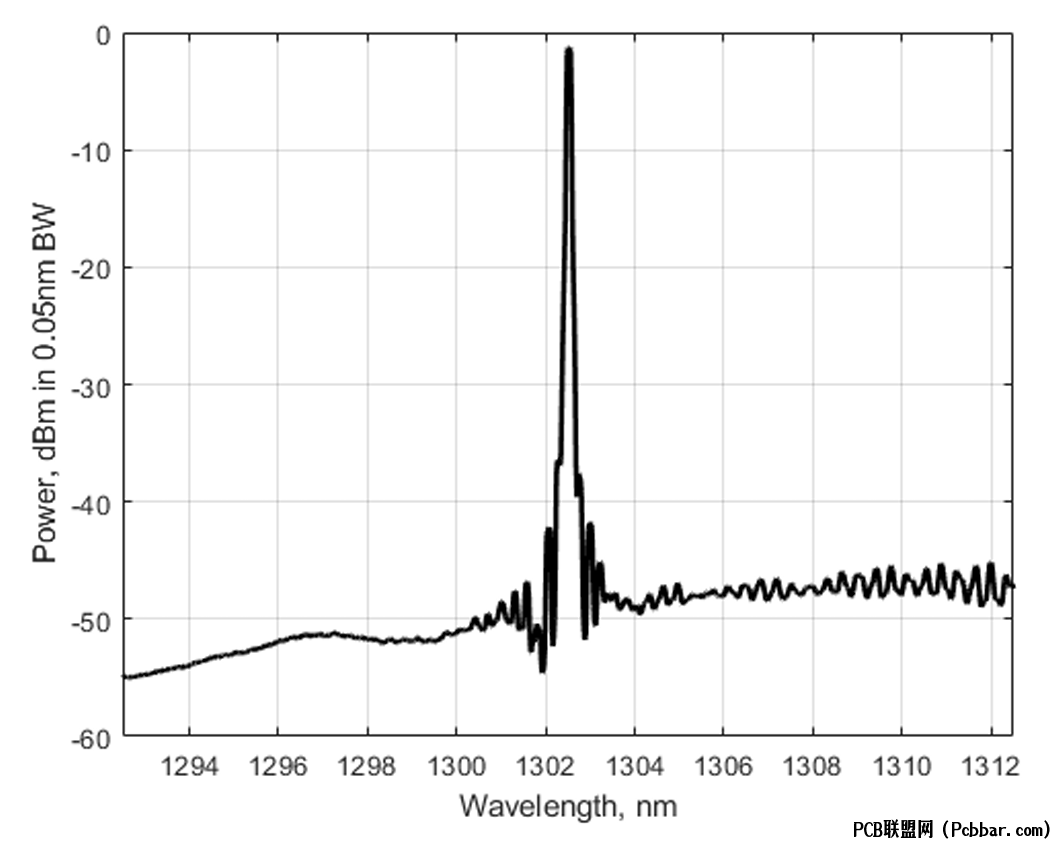

图5：90mA偏置电流下激光器的光谱，显示40dB的SMSR。

3
! {8 O9 X6 J$ ^5 {4 p( }* S! Z9 Y( h应用和未来潜力
# E8 W0 S1 N3 `! nCMOS兼容、SOI集成的300mm激光器制造工艺的成功开发代表了硅基光电子领域的重要进展。所展示的激光器性能特性—70mA阈值电流、15Ω串联电阻、1300nm波长下毫瓦级光纤耦合输出功率和超过30dB的SMSR—使这些集成激光器适用于各种高需求应用。
- d  _; t5 g# u3 {5 U8 I7 X
这些激光器器件在未来数据通信系统、人工智能平台和量子应用中显示出特别的应用价值。使用300mm晶圆厂中的标准CMOS工艺制造这些组件使批量生产成为可能，可能加速硅基光子集成线路在各行业的广泛应用。
+ W/ F! b  O' G) D
% }5 k# y* w2 E4 s9 l) L0 k- r* N本文中描述的集成方法通过提供将光源直接与硅波导集成的实用、可扩展解决方案，解决了硅基光电子中最持久的挑战之一。随着该领域研究的继续推进，我们可以预期性能指标的进一步改进，以及从这些集成激光器技术中受益的应用范围的扩大。
8 y2 t  T2 w  P# e; q2 e* U) [
% X- |$ _0 U- L1 S$ X1 x参考文献

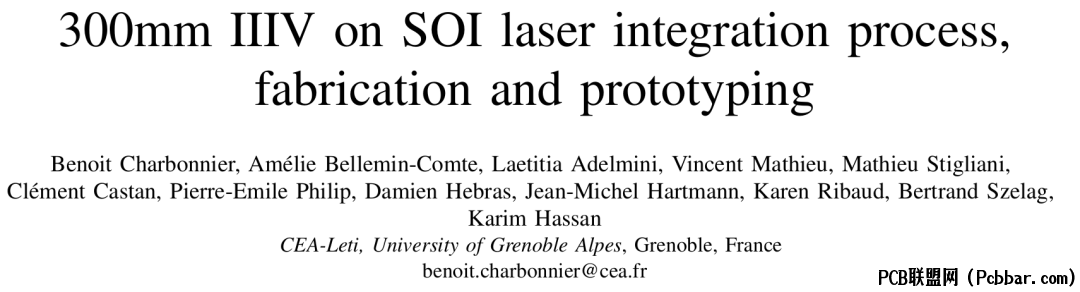

[1] B. Charbonnier et al., "300mm III-V on SOI laser integration process, fabrication and prototyping," in IEEE SiPhotonics 2025.
6 r+ t# _9 v3 w, Y1 v' c: Y% N. B" hEND
