高性能+长续航！基于RK3576的电池管理系统（3.7V/7000mAh）开源方案发布

渲染流年

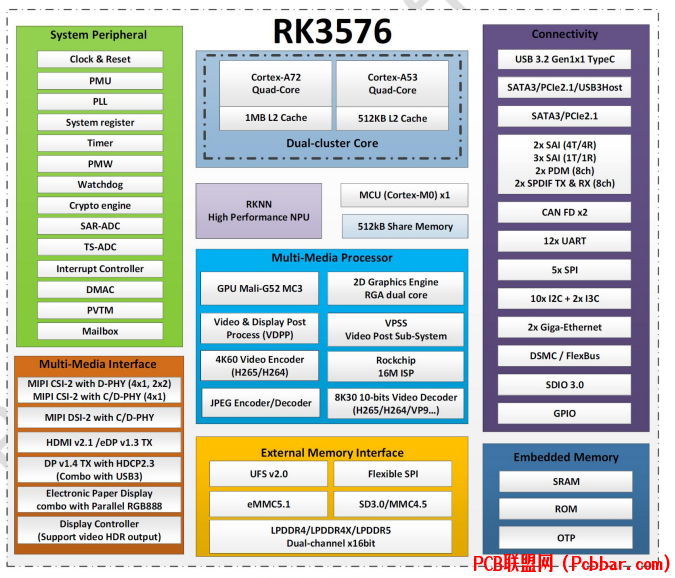

ROCK**IP 八核 RK3576 四核 A72+ 四核 A53 ， 搭载Android/Linux+QT/Ubuntu 系统， A72 主频 2.3GHz ， A53 主频2.2G，采用 Mali-G52 MC3 GPU，内置 6T 算力 NPU，内存最大支持16GB，支持市面上通用显示屏接口，支持多屏异显，主板接口丰富。
产品特点
◆ 8 核架构（4 核A72+4 核A53）
◆ 6TOPS 算力NPU
◆ 支持双千兆以太网
◆ 最大支持 16GB 内存
◆ 支持大容量UFS 存储，最大 512G
◆ HDMI 输出，最高支持 4K
◆ HDMI 输入，最高支持4K
◆ 支持HDMI / MIPI / EDP 显示屏，支持多屏异显
◆支持 Android/Linux+QT 系统定制，**系统调用接口 API 参考代码，完美支持客户上层应用APP 开发及SDK。

RK3576开发板充电原理
1、电源输入电路

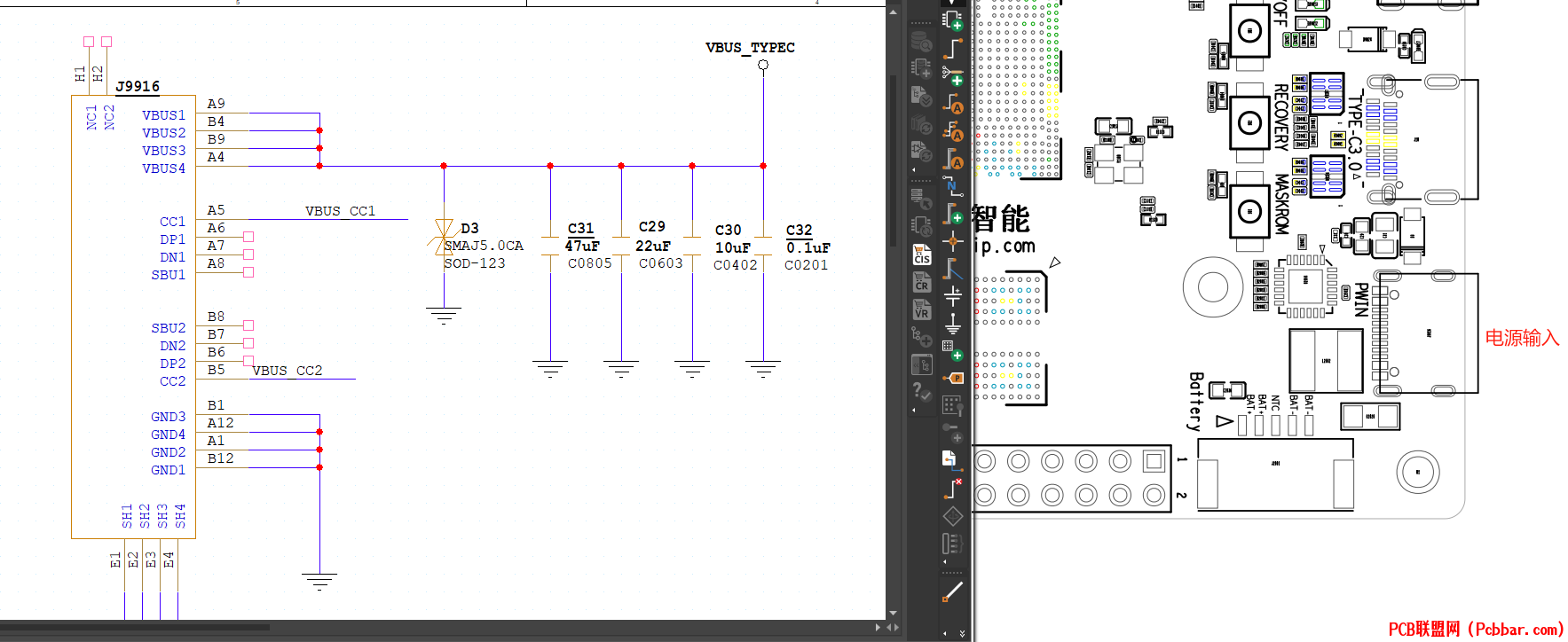

DC5V/3A从typec接口输入，预留了浪涌保护二极管D3，储能电容C31 C29和滤波电容C30 C31

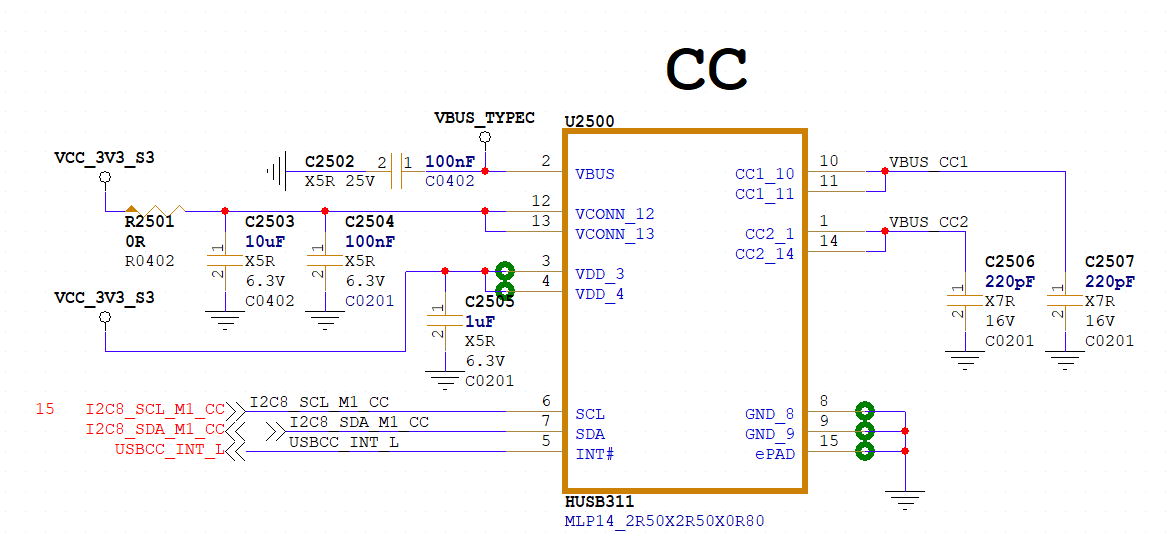

2、CC检测电路
typec检测芯片U2500，用于区分插入的充电器类型，驱动通过I2C识别插入类型之后再去初始化充电芯片进行充电。


3、充电芯片电路
充电芯片默认采用S**41542YTQF24G
工作原理

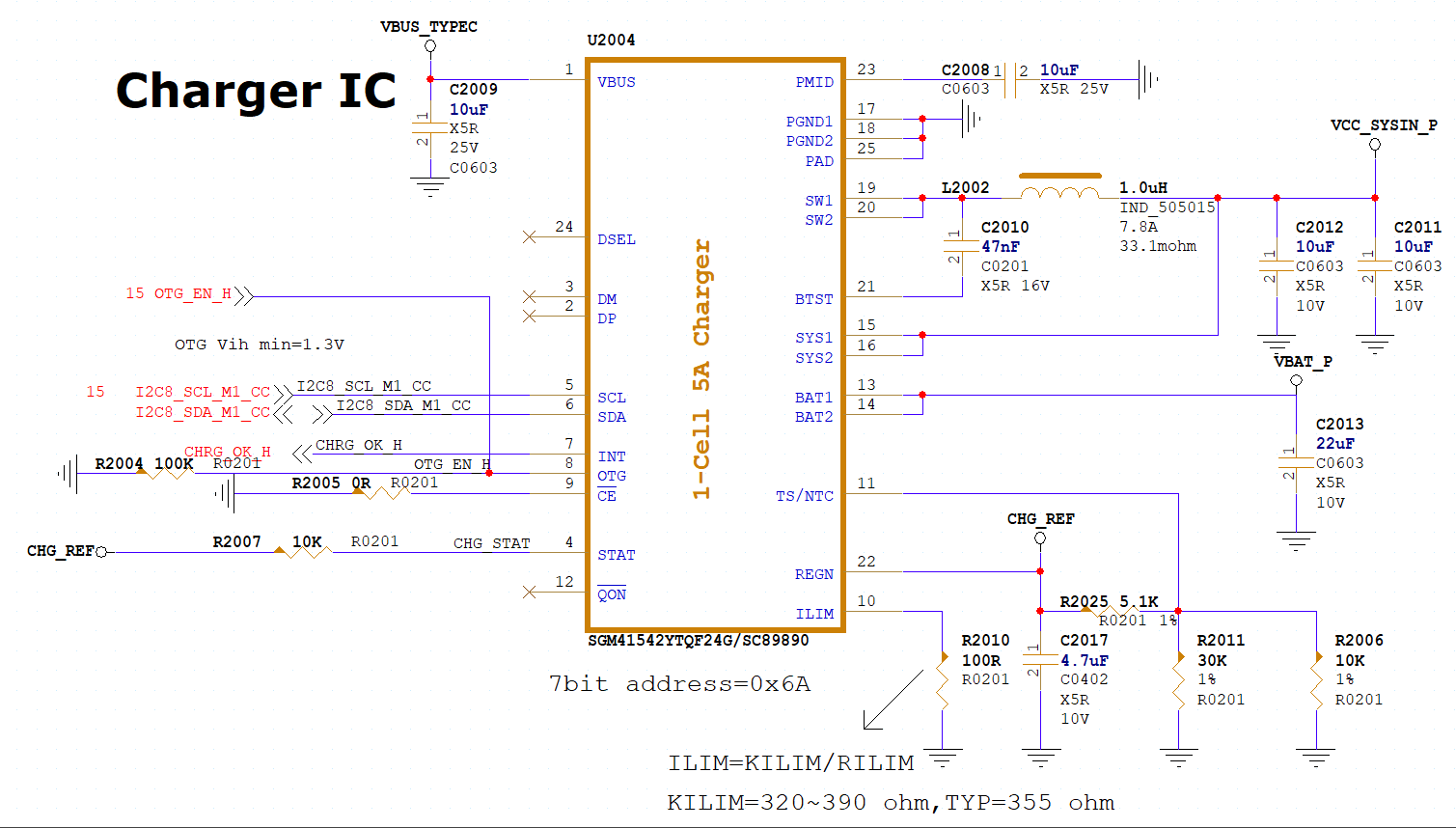

当Type - C接口连接电源后，V_BUS引脚获取输入电压，充电芯片U2004通过内部电路和相关引脚的配合，对输入电压进行检测和处理。通过I2C通信接口，外部微控制器可以设置充电参数，如充电电流、充电电压等。芯片根据电池的状态，通过调节内部电路（如电感、电容等组成的滤波和稳压电路），控制充电电流和电压，实现对电池的安全充电。同时，芯片还支持OTG功能，在需要时可以将设备作为电源为其他设备供电。



4、电池接口

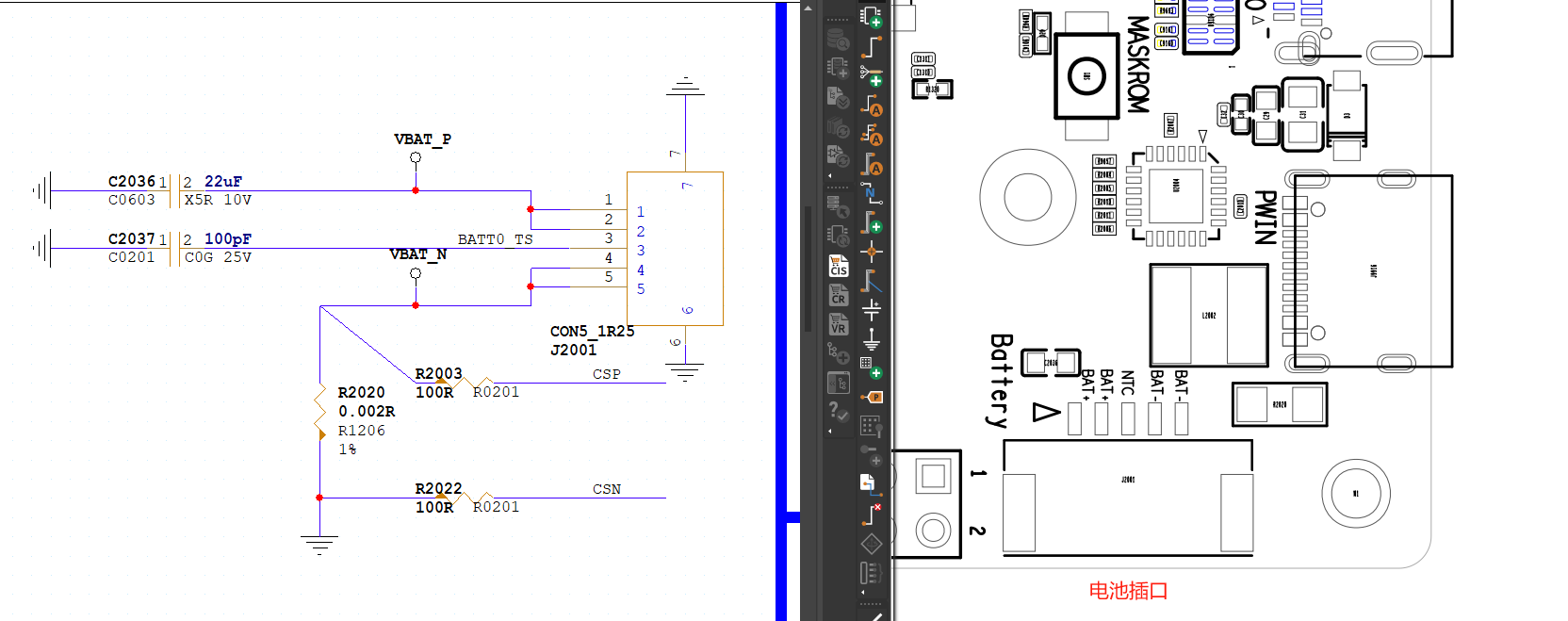

电池增加温度检测功能，电量计通过检测R2020两端的电压计算出电量大小，CSP和CSN应按照差分信号走线。


5、电量计

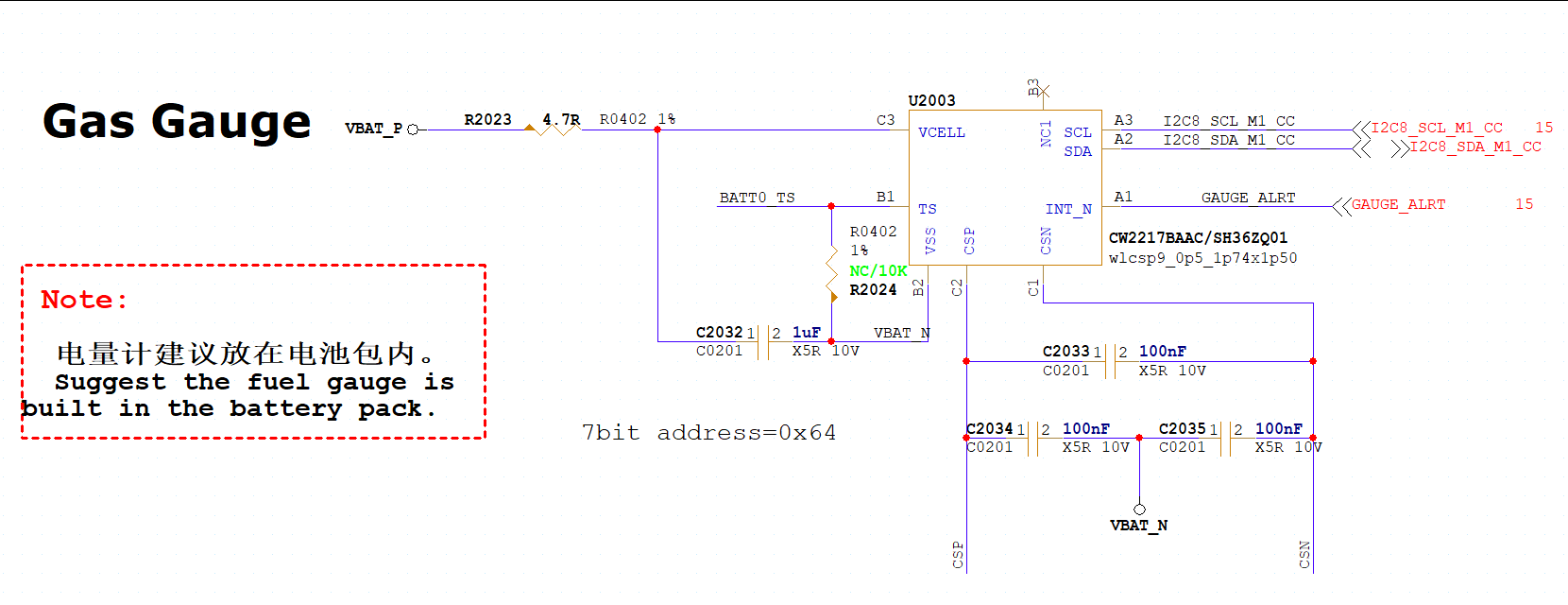

电量计采样精密电阻两端的电压，然后通过I2C跟RK3576进行通信。

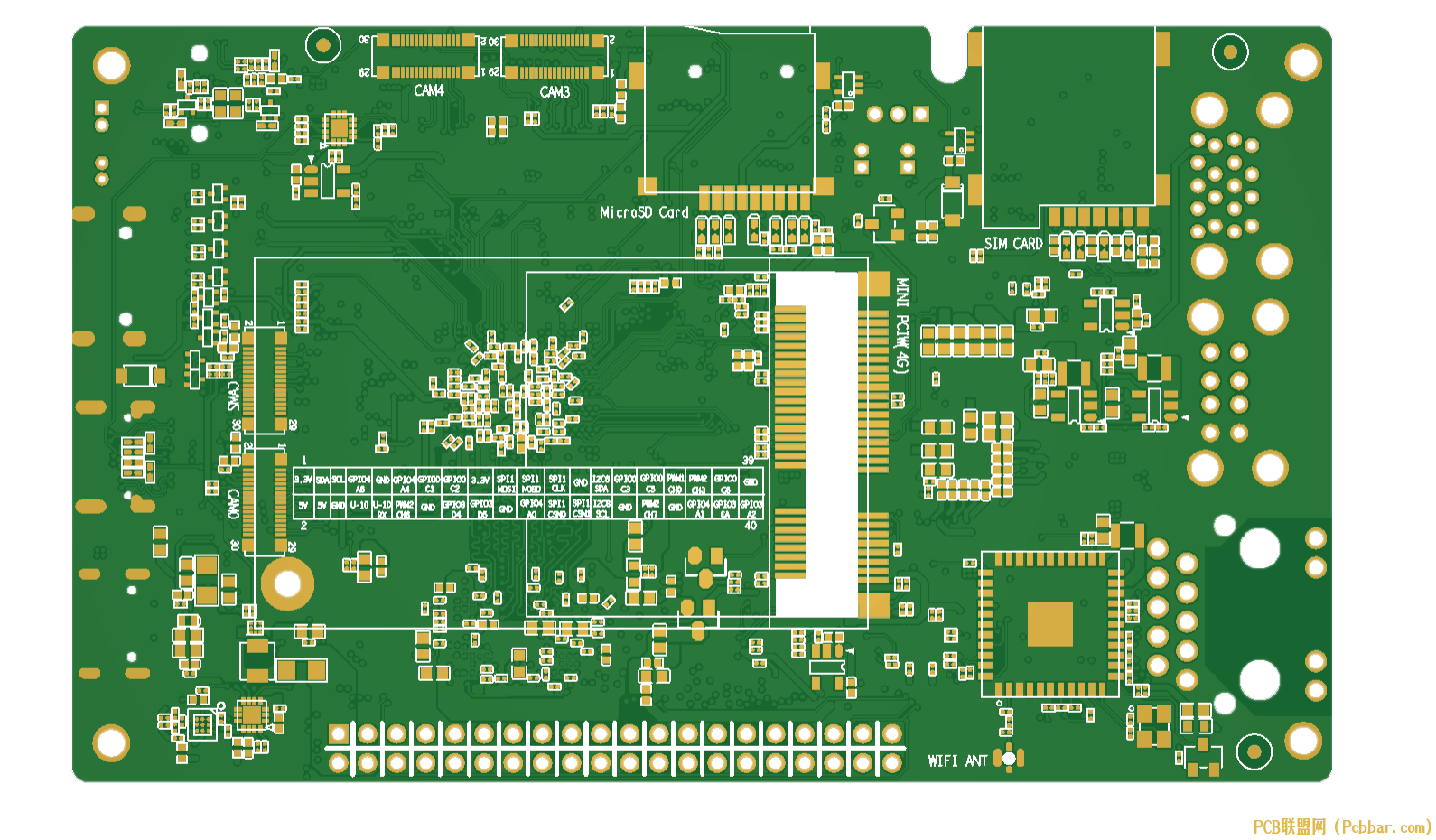

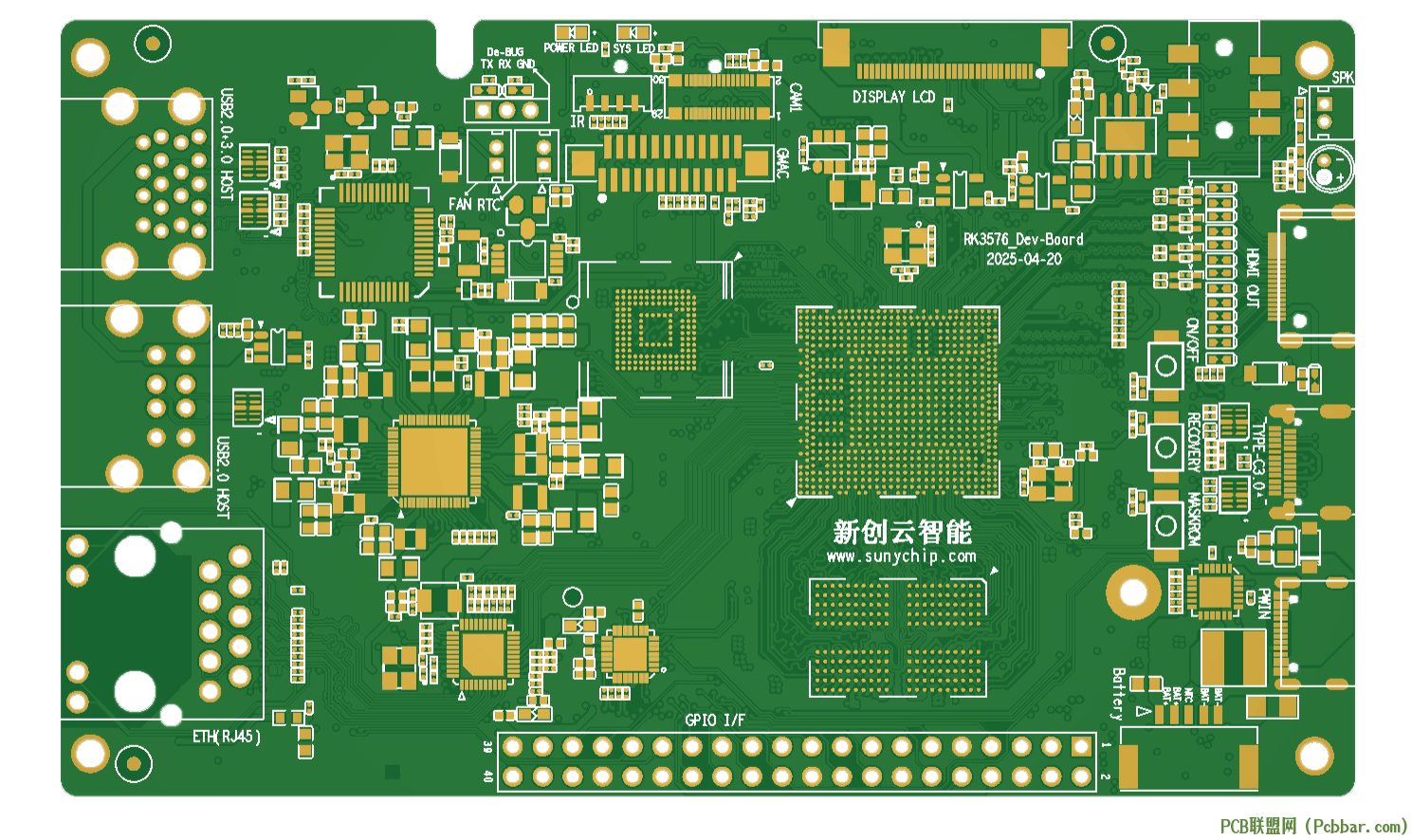

以上就有RK3576的充电管理方案，现在看一下整个开发板效果图

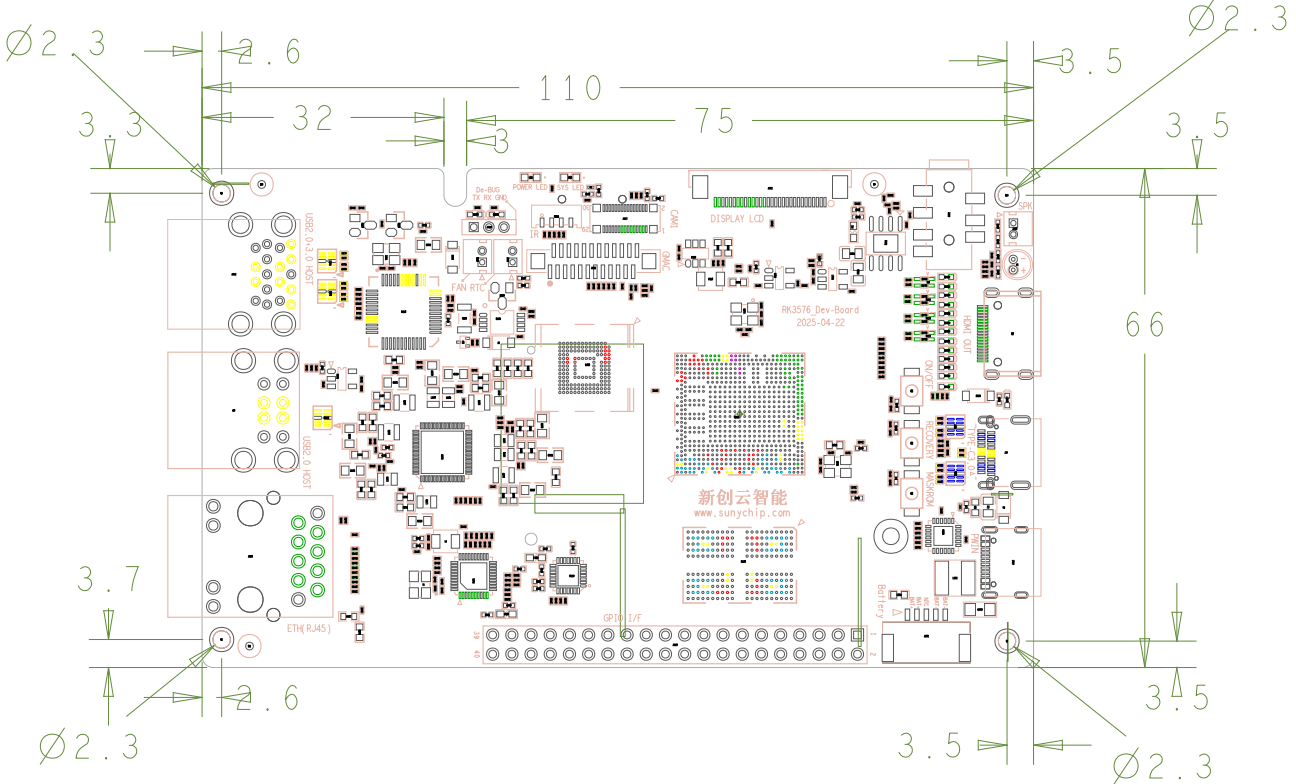

尺寸图

以上就是RK3576开发板的详细介绍，无论是其强大的性能配置，还是完善的充电管理方案，都使其在众多开发板中脱颖而出，适用于各种工业和消费级应用场景。欢迎各位电子爱好者一起交流探讨！
