第三次课就有很多小伙伴反映忘记PN结的特性了。"古人"云：学到老，忘到老。没关系，咱“忘到老，学到老”(*＾-＾*）
这次课上半节讲了稳压管的稳压过程和电路分析，下半节讲了晶体三极管工作原理。
稳压管
1重点
分析稳压管的电路
稳压管的特性曲线与二极管类似，而稳压管电路的分析也与二极管电路类似。它首先是二极管，因此当它没有起到稳压作用时就是一个普通二极管，如果两端反向电压并且超过稳定电压值时起到稳压的作用。
具体理解下面这张PPT.
看道例题巩固一下。
稳压管

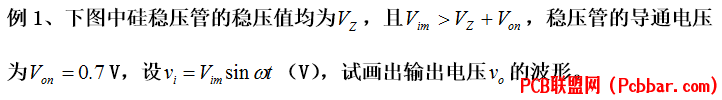

例题
分析
先分析输入为正半周，当D2要达到稳压时,D1肯定导通了,导通后等效于0.7V的电源,那么输入信号需要达到VZ+0.7V后,D2才稳压,稳压后输出端就等于Vz+0.7V。若输入信号还未达到VZ+0.7V时，D2是截止的，由于D1和D2是串联，所以D1也只能是断路，输出等于输入信号。至于负半周，那就是D1管施展稳压特性的时候了，分析和正半周一样，就不赘述了。
答案
2
重点
判断稳压管是否处于稳压状态
正常情况下稳压管是工作在反向击穿区的，使用时须加限流电阻以避免稳压管损毁。稳压管处于稳压状态要求稳压时工作电流要在Izmin和Izmax之间。 最关键的PPT如下：
同样例题奉上：
稳压管
例题

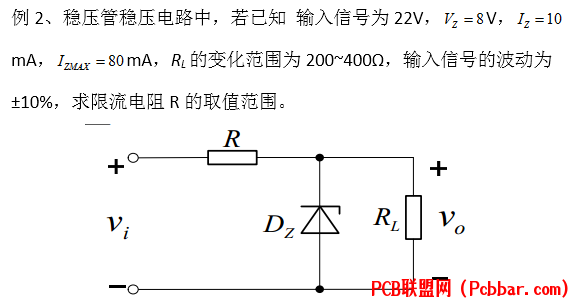

分析
这道题就是直接套用上面PPT的公式，大家借此了解这些公式给出的用意。
答案
晶体三极管
重点就是三极管的工作原理
晶体三极管放大的外部条件是：发射结正偏，集电结反偏。
那么当发射结正偏，集电结反偏下，NPN管子内部发生了什么？

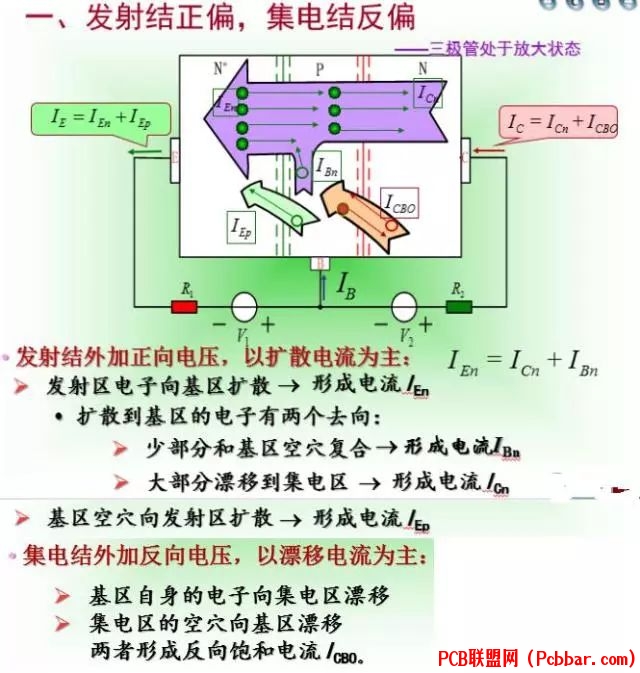

简单点可以这么理解：发射极掺杂浓度高，有足够的自由电子提供，在正偏的电压下向基区发射电子，由于基区很薄，同时较低的掺杂，都使得发射极注入的电子的绝大多数都通过基极到达集电极，而集电结的反偏电压也是吸引着这种注入。所以集电极电流几乎和发射极电流大小相同，基极电流是非常小的。通常不到集电极电流的百分之一。
没理解，通过视频了解一下：
我们通常定义晶体管的电流增益为集电极电流与基极电流之比。通过较小的基极电流控制比它大得多的集电极电流。
“三极管”和“放大”会是后面好几周的关键词，这节课只是抛了块小砖头。大家要有思想准备哦。
看完重点，接着秒杀一下下面抢答题吧。●’?’●

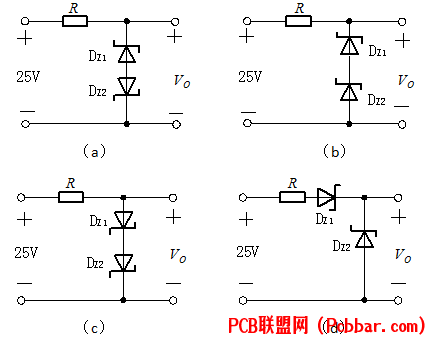

1.已知稳压管的Vz1=Vz2=5.3V，稳压管的正向导通电压为0.7V，求Vo。
|
