第六次课重难点

小飞哥玩嵌入式

这次课讲解了如何用图解法求解放大电路,以及三极管的小信号模型。图解法有些难，却是直观理解放大过程的利器，而小信号是后续基本放大电路求解的基础。所以，“3.15”这一天的课自然不含糊，绝对实打实的重要。


难点1 图解分析静态工作点
图解法的前提是已知放大管的输入特性曲线、输出特性曲线，以及放大电路中各元件参数值。
静态分析是希望获得晶体三极管的静态工作点。


注意：如果没有提供输入特性曲线，那么第一步可以修改为解析法求出VBEQ和IBQ。即：将发射结近似为恒压源，一般取值为0.7V,进而解出IBQ。
难点2 图解分析动态过程
动态分析是根据输入信号vi，通过图解法确定输出电压vo，从而得出vo和vi之间的幅度关系、相位关系和动态范围;观察失真情况，以及确定最大不失真幅度。

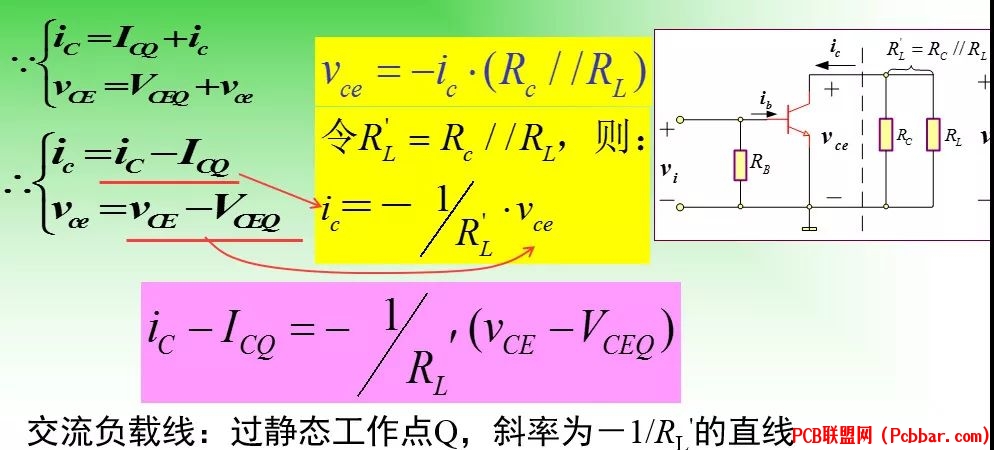

动态分析中最关键的一条直线就是交流负载线:


注意：在空载时，交流负载线和直流负载线是重合滴。
动态分析的过程用PPT解释已经比较苍白，大家还是看动画吧。


顺道把饱和失真和截止失真也了解一下

重点1 最大不失真幅度
关键信息如下:


注意：如果静态工作点可调的话,应该通过调节基极的偏置电阻,使Q点尽量选择在交流负载线的中间。

重点2  小信号模型
小信号模型是用于分析输入信号为低频小信号时，将 晶体三极管用线性模型代替，用于分析放大器动态时的技术指标。



下课时有同学询问h参数中为什么下标那么奇怪，ie、re...是啥东东?


呃i，老师琢磨了琢磨,觉得可以这么记忆:
第一个参数hie是代表输入电阻，i-input
第二个参数hre是表示反向电压传输，r-reverse
第三个参数hfe是正向电流传输比，f-forward
第四个参数hoe是表示输出电导，o-output
而下标中都有的那个e表示它是共射接法下做的等效。
没有找文献考证.(?????)说错忽略哦^_&


但其实小信号模型经过简化后也就撇掉那奇奇怪怪的h参数，而是换成包含物理意义的电阻和放大倍数。同时省略影响不大的hre和hoe，得到如下简单的小信号等效电路。


  注意：不管是NPN管还是PNP管，小信号等效模型都是一样的。这里要注意PNP管在交流分析时完全按NPN一样的小信号模型，但直流分析时，还是按上图中绿色的箭头方向来标注电流，以免求出的直流电流是个负值。
重难点就说这些，下面是答题环节
