第八次课重难点

小飞哥玩嵌入式

这几天南京的温度说变就变，有如过山车一般刺激，南京不愧是一座T恤、棉袄随机穿的城市，无与伦比的碉堡气质，一周内让你体验四季，大蓝鲸就是这么任性！
(??ω??)??


    这次课从共射讲到共集，最后又讲了共基，三种组态一节课全体验,模电课也是这么任性。
    今天的关键词“动态技术指标”。
重温动态技术指标的定义
1.电压增益：

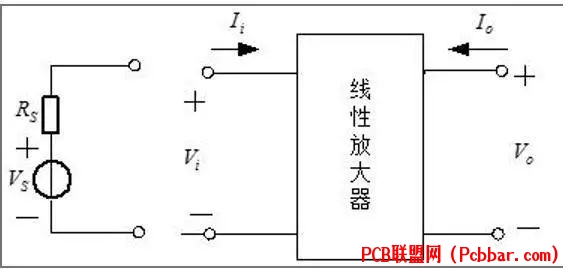

表征放大电路放大电压信号的能力，我们由下图的Vo/Vi得到。


    求解电压增益的关键是:
    利用输入电流ib求出输入电压，然后利用输出电流βib，求出输出电压，最后将输出电压除以输入电压，消掉ib即可。

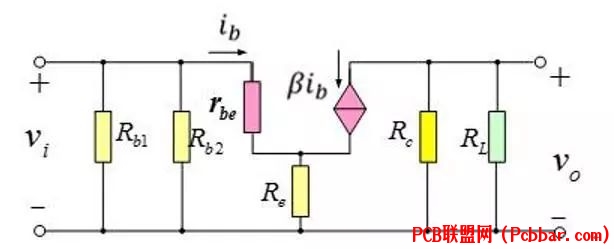

    体会下图带Re的共射放大电路：


    输入电压vi=ibrbe+(1+β) ibRe
    输出电压vo=-β ibRc//RL
    于是增益也就求出了.
2、输入电阻
输入电阻就是放大电路从输入端看进去的等效电阻。


    从上图很容易看出Ri跟Rs可没有关系d(?д??)
    而如果信号源有内阻Rs,那么交流电压将被信号源的内阻和放大器分压。
    因此，电路的源电压增益Avs=Vo/Vs=Av Ri/(Ri+Rs)
3、输出电阻

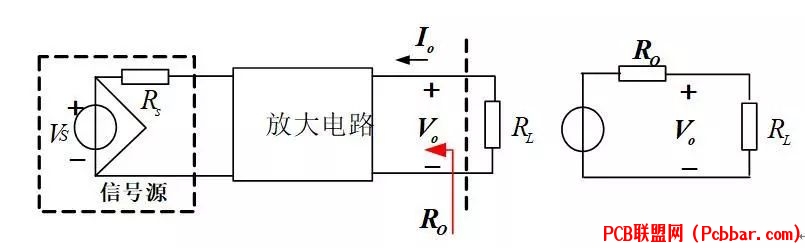

   放大器的输出电阻就是放大器断开负载，并将输入电压信号短路后，从输出端往里看的等效电阻。
  放大器从输出端看进去，整个放大器可以等效为一个带内阻的信号源，信号源的电压是负载开路时的输出电压，内阻是戴维南阻抗。


      因此，求输出电阻其实就是将放大器从输出往里看成一个单口网络，后求戴维南等效电阻而已。
由于从接触放大器开始，就纠缠在共射放大器中，所以共射对大家来说熟悉又简单，今天就不多啰嗦。
    同时据可靠消息，共基极接法的放大电路的计算一般不作为咱们期末考试内容。于是，接下来把重点放在共集电极的放大电路。


重点1：
共集电极放大器的特点
   信号从基极输入，从发射极输出，集电极是交流接地点，称为共集电极（CC）放大电路。由于它的信号是从发射极输出的，而且输出电压是与输入电压同相且幅度近似相等，因此也称为射极输出器，或称电压跟随器，或称射极跟随器。
   共集电极电路是三种接法中输入电阻最大、输出电阻最小的电路，所以常用于电压放大电路中的输入级和输出级。

重点2：
共集电极电路的动态参数求解
先看个视频：

视频内容秒变计算题：


这道题上课时班长们已经上台展示过，小电担心有吃瓜群众上课时在坐等班长做不出来后老师的讲解，没料到班长们却神速完美答卷，连做笔记时间都没给大家留下。

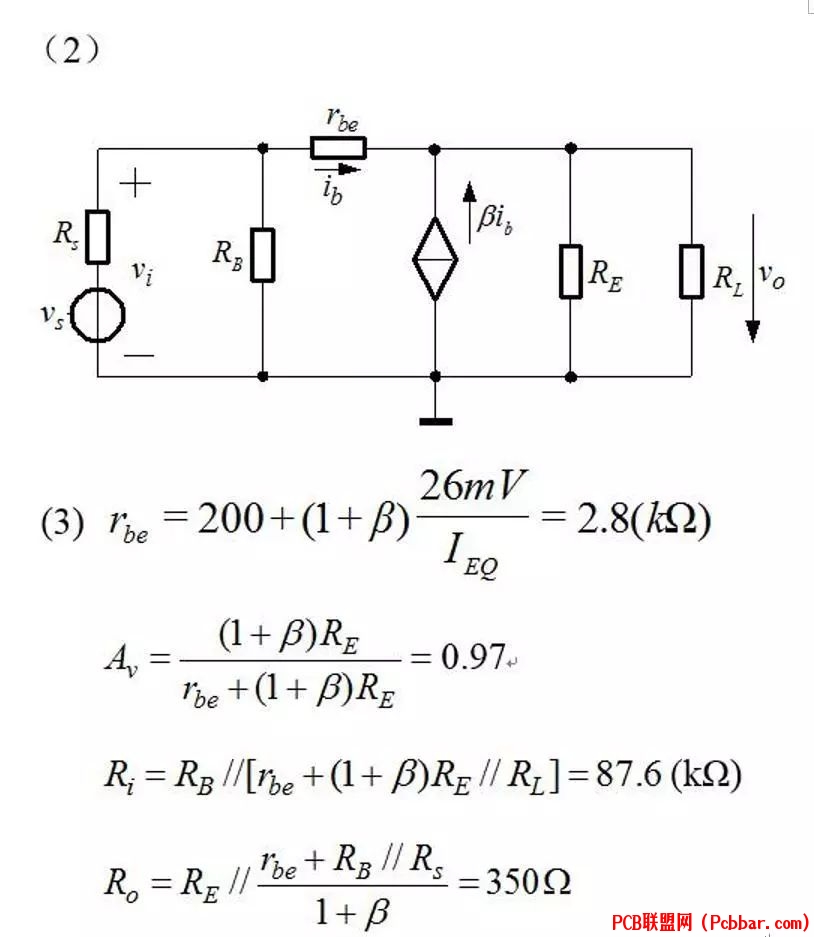

      贴心的小电再一次做到善解人意~ ~详细求解过程双手奉上( ′? ? `? )σ??



难点：
共集电极的输出电阻求解
    感觉输出电阻在共射和共基电路中都很可爱，都是可以开心地将受控电流源开路，但奇怪的是，唯独共集不能开路，这是为何？


我们这就来比较比较上课讲到的四个求输出电阻的等效电路

oz10v4cxscc64027440311.gif 1.共射放大电路

2.带Re的共射放大器

3.共基极放大器

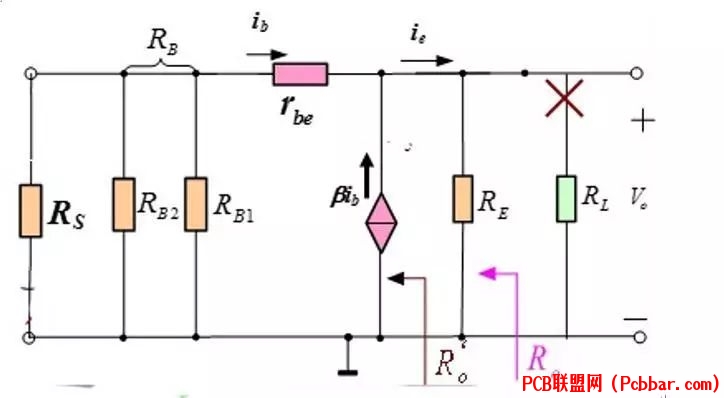

4.共集电极放大电路

    都放一起就容易看出前面三个图，基极支路跟输出端都没直接连接，而只有最后一个图rbe连接着输出端。于是在输出端加入测试电压源时，基极才有电流流过，因此受控电流源也才有电流，而其他都无法先有基极电流，自然受控电流源就不能开路咯。
    那么，最后一个图的输出电阻就是???!(??????)??


     今天就不设抢答题了，大家放松一下下！
    话说经典的86版《西游记》每次看都还是那么喜欢，模电也是历史悠久的经典课程，不管是哪一届学生好像都觉得像天书……看一个来自北邮学生制作的视频“模电与西游”吧，感受只有FTP的时代，模电同样困扰着他们。视频纯属周末娱乐哦。

- ??(?????)
这节课的重难点就到这里啦，同学们下周见鸭
