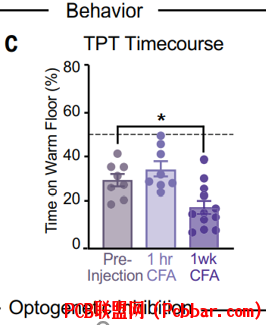

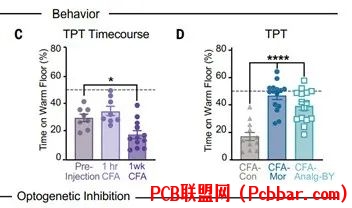

相信大家都绘制过柱状图，可是大家绘制的柱状图真的好看嘛~现在来看看SCI论文里面的柱状图是什么样的。以下是来自science2020[1]论文里的配图，接下来手把手带大家用MATLAB来复现一下这两个柱状图。

7 g5 ]9 B9 E$ \; R


# \$ H! e% f5 V



9 E: N: ?7 P# X( Y: M4 a6 w; E


效果

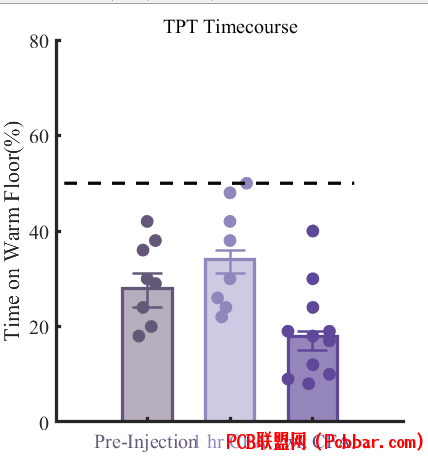

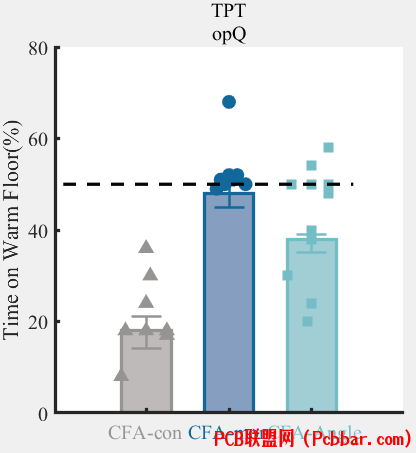

左边是复现的图，右边是原图。虽然不是一模一样，但大部分元素还是复现出来了。


) j' ~% e6 [$ G2 W# g

& C9 n1 |% H  _ wfevc1focxw6408890723.png	& T; j4 u6 J! o- v' m- m tjbsdb2x0vg6408890823.png
hzu1qungcmo6408890923.png	8 s4 U8 [4 X3 @0 D9 ~% E 4nsca450ygt6408891023.png ) C3 B' _5 A& l! D' q

. V' N& Z. _: M; n3 j
; s% w/ ~9 d3 h

- {  y) z5 ?" H. e0 `" m' M
绘制要素

, x- A' S& H% |" G# u

第一个绘图要素：颜色
0 X3 C) n& K& v0 J3 G" I4 L看到这张图，首先映入眼帘的是啥呢？当然是颜色了！颜色配的好，作图就成功了一大半。首先要获得图片里的颜色~

第二个绘图要素：数据
3 \# q, C) ?7 x' ]. L作图数据是必不可少的，但你要画图的画，你肯定已经有数据了。当然小编没有这篇SCI论文里的数据，所以就仿造了一点数据。

第三个绘图要素：框架
9 I: J* e) V( y2 ^4 S* X! \9 D3 P         所谓画图的框架，也可以称为画图的函数吧，明显可以看出这不是          一张简单的柱状图，它还叠加了误差图，散点图，需要用到三个                     MATLAB里面的绘图函数，bar,errorbar,scatter。知道了这三个要素咱            就可以开始画了。
% E  c  c7 M0 m! d7 a$ o
# i4 e5 i& a/ B- H; a



1、取色
% f( I3 p8 U) [


还是使用和【图片配色】那篇推送一样的方法，还没有看过的可以去看一眼，要想复现出一样的图，肯定先得拿出这张图的颜色。


: |* L7 q5 E+ _* Y! ], S1 l那么问题来了，这张图有几种颜色呢？
4 X( O0 [$ l8 o- d4 P当然是7种颜色了，注意散点图和柱状图边缘颜色是不一样的奥。用以下代码取色图片就是上面的截图，运行之后在图片不同颜色点处打点，完了之后按enter,颜色就自动取出来了。

% 公众号：好玩的MATLABhua=imread('1.png');figure(1)imshow(hua);[c1,c2]=getpts; %选择颜色点c1=ceil(c1); %将选点的位置化为整数c2=ceil(c2);for i=1:length(c1)    color(i,:)=hua(c2(i),c1(i),:);endcolor=double(color);color=color/255;
以下就是取出的七种颜色了，建议把它记录下来，省得下一次麻烦。记录下来的颜色变量如下

color=[0.717647058823529,0.682352941176471,0.741176470588235;...    0.807843137254902,0.792156862745098,0.890196078431373;0.580392156862745,...    0.525490196078431,0.729411764705882;0.392156862745098,0.345098039215686,...    0.470588235294118;0.560784313725490,0.533333333333333,0.741176470588235;...    0.372549019607843,0.282352941176471,0.600000000000000;0.0156862745098039,...    0.0196078431372549,0.0156862745098039];


4 H0 O4 T  U7 E! h8 M* A! r
# @0 H, Q# J  H' x# U2、数据
, X, }0 z+ V  @" ]6 e8 f- [9 K
1 e$ O3 m) {, E+ o5 }" s1 s1 Q
这张看起来小小的柱状图，包含的数据信息还真不少呢。以下是根据原图自拟的数据，凑合着用。

% 公众号：好玩的MATLABy=[28,34,18];%柱状图纵坐标x=[1,2,3];     %柱状图横坐标%散点图的横纵坐标s1{1,1}=[0.9,0.95,0.95,1,1,1.05,1.1,1.1];s1{1,2}=[1.85,1.9,1.95,2,2,2,2,2.2];s1{1,3}=[2.7,2.7,2.95,3,3,3,3,3,3.2,3.2,3.2];s1{2,1}=[18,24,36,30,42,20,29,38];s1{2,2}=[26,22,24,30,38,42,48,50];s1{2,3}=[9,19,8,12,18,24,30,40,10,17,19];low=[4,3,3]; %误差图的上限high=[3,2,1]; %误差图的下限
9 [/ D( S( [; Z+ R

0 y1 I, Z' B6 N; J3 v/ H
3、画图
2 f( s" r9 m! d: l0 ]
- k& _, |. Z7 d( k: p. |
  _# h( Z' T2 g7 ^" ]1 初始化显示位置
0 g! k% `0 ~) V
看起来不起眼的一点实则非常重要，可以根据论文的大小来设置图片的大小，很大程度上可避免后期拖拉图片造成的字体变形，不清晰等问题。
% S$ [/ W/ E: d2 `4 @" V

%%初始化显示位置 [x,y,dx,dy] 从 x,y坐标开始，dx,dy为沿升的长度figure('Units', 'pixels', ...    'Position', [100 100 360 375]);
2 循环画图和配色

( e! Q4 `' \# V. w' q   设置柱状图的宽度让柱状图间隔大一点，注意柱状图的填充颜色和边缘颜色是需要区分开来的。其他改变画图的标记都在下面了~。

width=0.6; %柱状图宽度for  i=1:length(y)   %bar(i,y(i),width) width 柱状图宽占比  ，FaceColor 柱状图填充颜色 ，EdgeColor 柱状图边缘颜色   % LineWidth  边缘线宽    set(bar(i,y(i),width),'FaceColor',color(i,:),'EdgeColor',color(i+3,:),'LineWidth',2)   hold on      %散点图 大小，填充颜色   scatter(s1{1,i},s1{2,i},60,'filled','MarkerFaceColor',color(i+3,:))      %在柱状图 x,y 基础上 绘制误差 ,low为下误差，high为上误差，LineStyle 误差图样式，'Color' 误差图颜色     % 'LineWidth', 线宽,'CapSize',误差标注大小   errorbar(i, y(i), low(i), high(i), 'LineStyle', 'none', 'Color', color(i+3,:), 'LineWidth', 1.5,'CapSize',18);end
3 坐标和字体的设置
, [# ]" U  i" Z! ^4 ?
' `+ R/ R* J* ?6 V, h1 t& H" h坐标和字体的适当配置可以大大增加作图的颜值

%绘制虚线plot([0,3.5],[50,50],'--','Color',color(7,:),'LineWidth',2)ylabel('Time on Warm Floor(%)')ax = gca;%x轴标签ax.XTick = [1 2 3];set(gca,'XTickLabel',{['\color[rgb]{',num2str(color(4,:)) ,'}','Pre-Injection'],['\color[rgb]{',num2str(color(5,:)) ,'}','1 hr CFA'] , ['\color[rgb]{',num2str(color(6,:)) ,'}','1wk CFA']},"LineWidth",2);%y轴标签ax.YTick= 0:20:80;%y轴范围ax.YLim=[0,80];%使得只显示x,y轴两根线box off%坐标轴字体和大小set(gca,"FontName","Times New Roman","FontSize",12,"LineWidth",2)title("TPT Timecourse","FontName","Times New Roman","FontSize",12,"LineWidth",2);

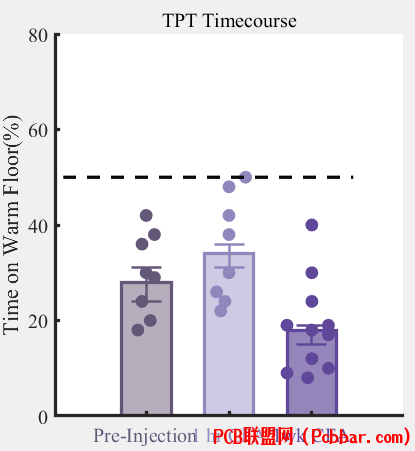

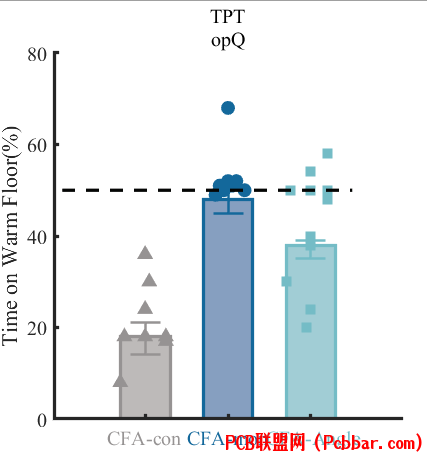

运行代码，就可以得到这样一张图，还是还原了大部分原图的。


! T. w1 {2 ~1 f

$ K8 T6 L: |4 d! M: A
- s8 G  B1 A+ J8 @) J( z3 E
两幅图完整源码
; |- S+ _$ S/ C( V9 j5 \, ^
) J5 Z, b. n/ [# z  G0 R$ O* X7 f
8 ?: s. T2 i; ?1 m

clc;color=[0.717647058823529,0.682352941176471,0.741176470588235;...    0.807843137254902,0.792156862745098,0.890196078431373;0.580392156862745,...    0.525490196078431,0.729411764705882;0.392156862745098,0.345098039215686,...    0.470588235294118;0.560784313725490,0.533333333333333,0.741176470588235;...    0.372549019607843,0.282352941176471,0.600000000000000;0.0156862745098039,...    0.0196078431372549,0.0156862745098039];% 颜色1
& ^& e! \0 x6 h5 B& Y7 ~" p9 A6 Sy=[28,34,18];%柱状图纵坐标x=[1,2,3];     %柱状图横坐标%散点图的横纵坐标s1{1,1}=[0.9,0.95,0.95,1,1,1.05,1.1,1.1];s1{1,2}=[1.85,1.9,1.95,2,2,2,2,2.2];s1{1,3}=[2.7,2.7,2.95,3,3,3,3,3,3.2,3.2,3.2];s1{2,1}=[18,24,36,30,42,20,29,38];s1{2,2}=[26,22,24,30,38,42,48,50];s1{2,3}=[9,19,8,12,18,24,30,40,10,17,19];low=[4,3,3]; %误差图的上限high=[3,2,1]; %误差图的下限
%%初始化显示位置 [x,y,dx,dy] 从 x,y坐标开始，dx,dy为沿升的长度figure('Units', 'pixels', ...    'Position', [100 100 360 375]);
width=0.6; %柱状图宽度for  i=1:length(y)   %bar(i,y(i),width) width 柱状图宽占比  ，FaceColor 柱状图填充颜色 ，EdgeColor 柱状图边缘颜色   % LineWidth  边缘线宽    set(bar(i,y(i),width),'FaceColor',color(i,:),'EdgeColor',color(i+3,:),'LineWidth',2)   hold on      %散点图 大小，填充颜色   scatter(s1{1,i},s1{2,i},60,'filled','MarkerFaceColor',color(i+3,:))      %在柱状图 x,y 基础上 绘制误差 ,low为下误差，high为上误差，LineStyle 误差图样式，'Color' 误差图颜色     % 'LineWidth', 线宽,'CapSize',误差标注大小   errorbar(i, y(i), low(i), high(i), 'LineStyle', 'none', 'Color', color(i+3,:), 'LineWidth', 1.5,'CapSize',18);end
%绘制虚线plot([0,3.5],[50,50],'--','Color',color(7,:),'LineWidth',2)ylabel('Time on Warm Floor(%)')ax = gca;%x轴标签ax.XTick = [1 2 3];set(gca,'XTickLabel',{['\color[rgb]{',num2str(color(4,:)) ,'}','Pre-Injection'],['\color[rgb]{',num2str(color(5,:)) ,'}','1 hr CFA'] , ['\color[rgb]{',num2str(color(6,:)) ,'}','1wk CFA']},"LineWidth",2);%y轴标签ax.YTick= 0:20:80;%y轴范围ax.YLim=[0,80];%使得只显示x,y轴两根线box off%坐标轴字体和大小set(gca,"FontName","Times New Roman","FontSize",12,"LineWidth",2)title("TPT Timecourse","FontName","Times New Roman","FontSize",12,"LineWidth",2);
" i# S: A# z. }


& f6 o, q2 z- K/ p3 E" ~4 y: i

clc;clear;close allcolor=[0.741176470588235,0.729411764705882,0.725490196078431;0.525490196078431,...    0.623529411764706,0.752941176470588;0.631372549019608,0.803921568627451,...    0.835294117647059;0.588235294117647,0.576470588235294,0.576470588235294;...    0.0745098039215686,0.407843137254902,0.607843137254902;0.454901960784314,...    0.737254901960784,0.776470588235294;0.0156862745098039,0.0196078431372549,0.0156862745098039];% 颜色1
%第二个图的y坐标y1=[18,48,38];x=[1,2,3];%第一图的散点图位置{1，}为横坐标，{2，}为纵坐标s2{1,1}=[0.7,0.75,1,1,1,1.05,1.25,1.25];s2{1,2}=[1.85,1.9,1.95,2,2,2.05,2.1,2.2];s2{1,3}=[2.7,2.75,2.95,3,3,3,3,3,3.2,3.2,3.2];s2{2,1}=[8,18,36,18,24,30,17,18];s2{2,2}=[49,51,50,68,52,51,52,50];s2{2,3}=[30,50,20,24,38,40,50,54,58,48,50];low=[4,3,3];high=[3,2,1];figure('Units', 'pixels', ...    'Position', [100 100 360 375]);%初始化显示位置marker={'^','o','s'};width=0.6; %柱状图宽度for  i=1:length(y1)   set(bar(i,y1(i),width),'FaceColor',color(i,:),'EdgeColor',color(i+3,:),'LineWidth',2)   hold on   scatter(s2{1,i},s2{2,i},70,'filled',marker{1,i},'MarkerFaceColor',color(i+3,:))   errorbar(i, y1(i), low(i), high(i), 'LineStyle', 'none', 'Color', color(i+3,:), 'LineWidth', 1.5,'CapSize',18);end%绘制虚线plot([0,3.5],[50,50],'--','Color',color(7,:),'LineWidth',2)ylabel('Time on Warm Floor(%)')ax = gca;ax.XTick = [1 2 3];set(gca,'XTickLabel',{['\color[rgb]{',num2str(color(4,:)) ,'}','CFA-con'],['\color[rgb]{',num2str(color(5,:)) ,'}', 'CFA-mon'] , ['\color[rgb]{',num2str(color(6,:)) ,'}',' CFA-Angle']},"LineWidth",2);% ax.XTickLabels ={'CFA-con', 'CFA-mon', ' CFA-Angle'};ax.YTick= 0:20:80;ax.YLim=[0,80];box off%坐标轴字体和大小set(gca,"FontName","Times New Roman","FontSize",12,"LineWidth",2)title({'TPT';'opQ' },"FontName","Times New Roman","FontSize",12,"LineWidth",2);


" L6 u4 m4 X5 ^# z+ {1 v& C
