车灯电源总成控制板和灯头LED驱动板（车灯电源总成控制板功能主要是电池输入，过流保护，通过P5端口与车身VCU通讯，同时通过P1、P2、P3、P4端口与灯头LED驱动板连接，控制LED驱动板的状态；灯头LED驱动板主要功能是驱动大功率LED） i( j; v! i/ N3 V& H
# ]4 n! j5 e: D. E; m

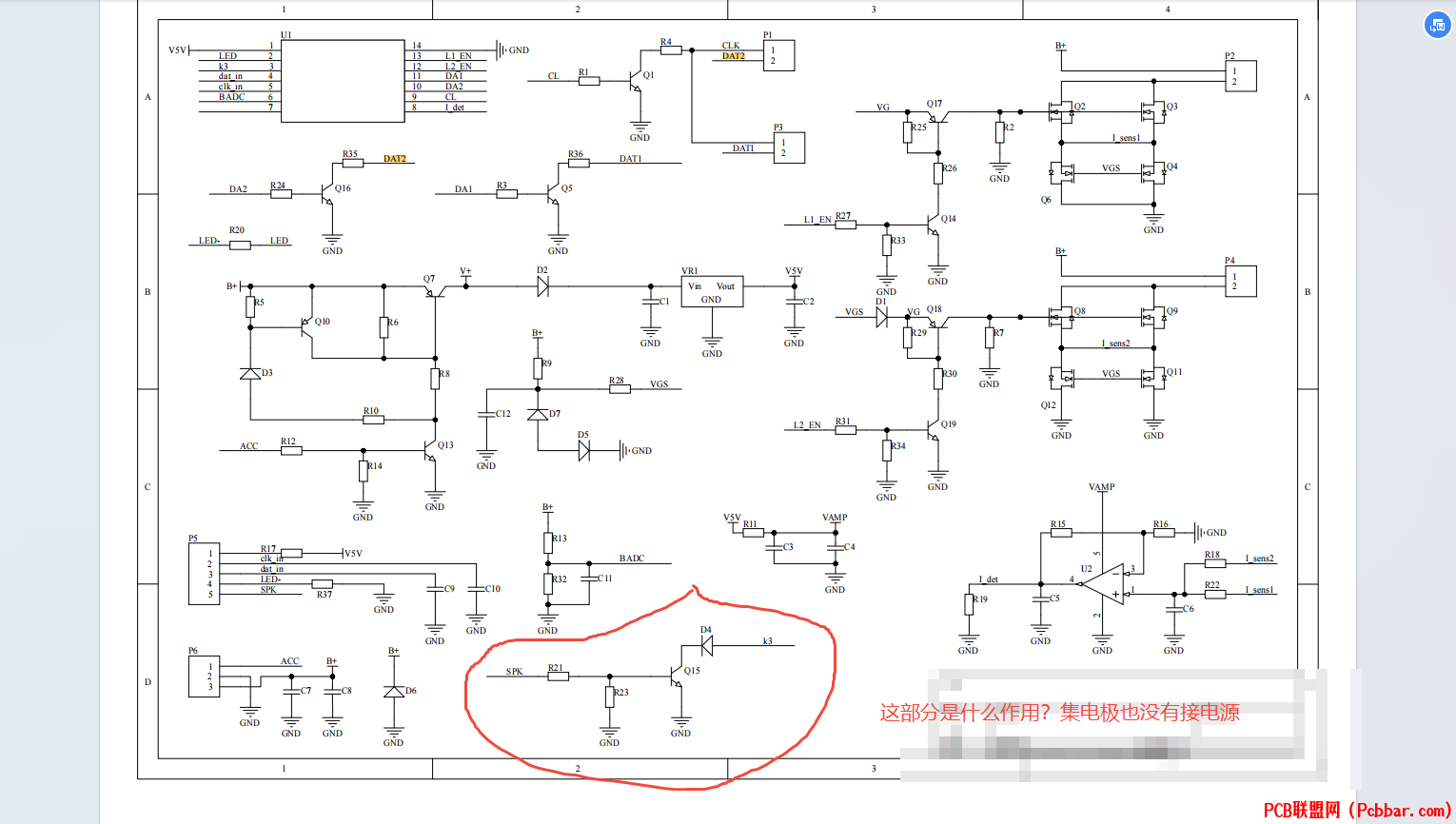

1.车灯电源总成控制板-----电池接入部分输入到车灯电源总成控制板，Q5、Q16、Q1分别什么作用？
C6 q* I2 p( E3 r8 L q5 Q; ~
6 _. }# c* h, U t+ D* o/ O% r2.灯头LED驱动板-----灯头LED驱动板这里加两个二极管是什么意思？灯头LED驱动板 MCU U4 通过P1收外部指令？还是通过P1往外发指令？1 g* e8 ~; S% A5 O3 z; T
) B0 f$ T- a) g8 f& D. O! d8 U
3.车灯电源总成控制板通过P1、P2、P3、P4端口与灯头LED驱动板连接，算下来有6根线，电池正极B+，P2的2脚，P4的2脚，P1/P3的脚也就是CLK，P1的数据脚DAT2、P3的数据脚DAT1，可是为什么灯头LED驱动板的P1座子只有4根线？电池正极B+、GND、P1座子的3和4脚
* ?1 q! G' X2 Y, Z* u

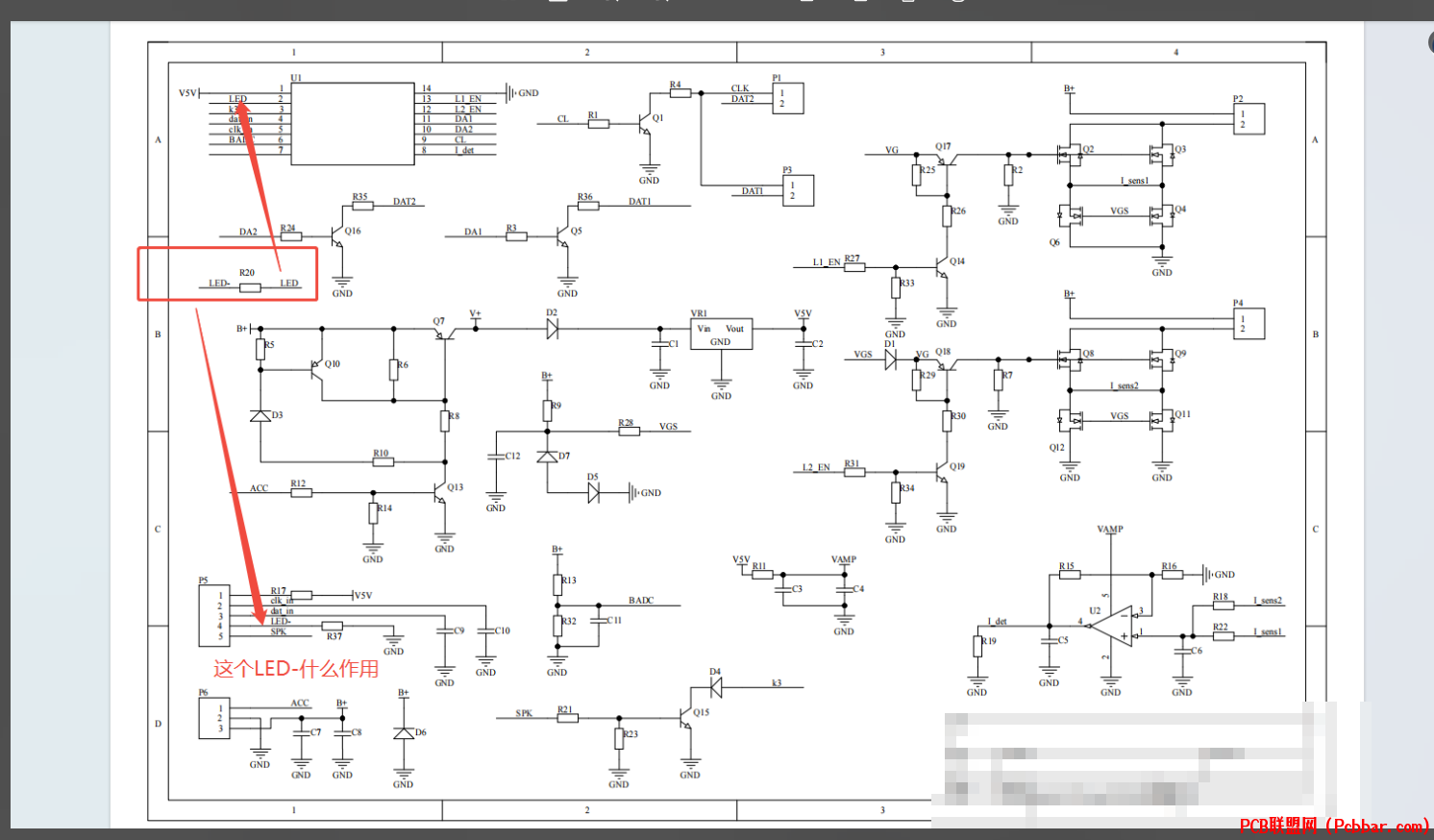

3 X2 K! }, N5 k: |8 m Z$ F4.车灯电源总成控制板P5座子的第4脚LED-，是个什么信号？P5座子是车灯电源总成控制板接收车载VCU CAN转IIC通讯的接口（包括远近光开启、关闭、切换、爆闪等）
4 B, I7 T9 u0 W7 z% r& z( } ?( L9 t! I( P1 q
5.车灯电源总成控制板P6座子是接两轮车的12V电池和钥匙开关ACC信号线（当钥匙开关打开时，ACC线会接通电瓶正极）! K8 Q# `2 V6 Z
3 O$ }3 a9 U3 R5 ]5 N6.车灯电源总成控制板和灯头LED驱动板通讯采用Q1、Q5、Q16那几个所谓的电平转换隔离电路，这种方式是如何实现通讯的？这个不是IIC也不是SPI吧？看着也不像串口、会不会是单总线或者K线通讯的方式？肯定不是LIN或者CAN或者485，这里，车灯电源总成控制板和灯头LED驱动板也有一些距离，采用这种方式是如何进行通讯的？没搞懂。两个板子之间为什么不采用485，LIN或者CAN的方式* U; K( I" q! Q5 m8 i' _# o2 W
