今天教大家怎么利用Matlab画层次聚类热力图，喜欢此推文的小伙伴们记得点赞+关注+分享！

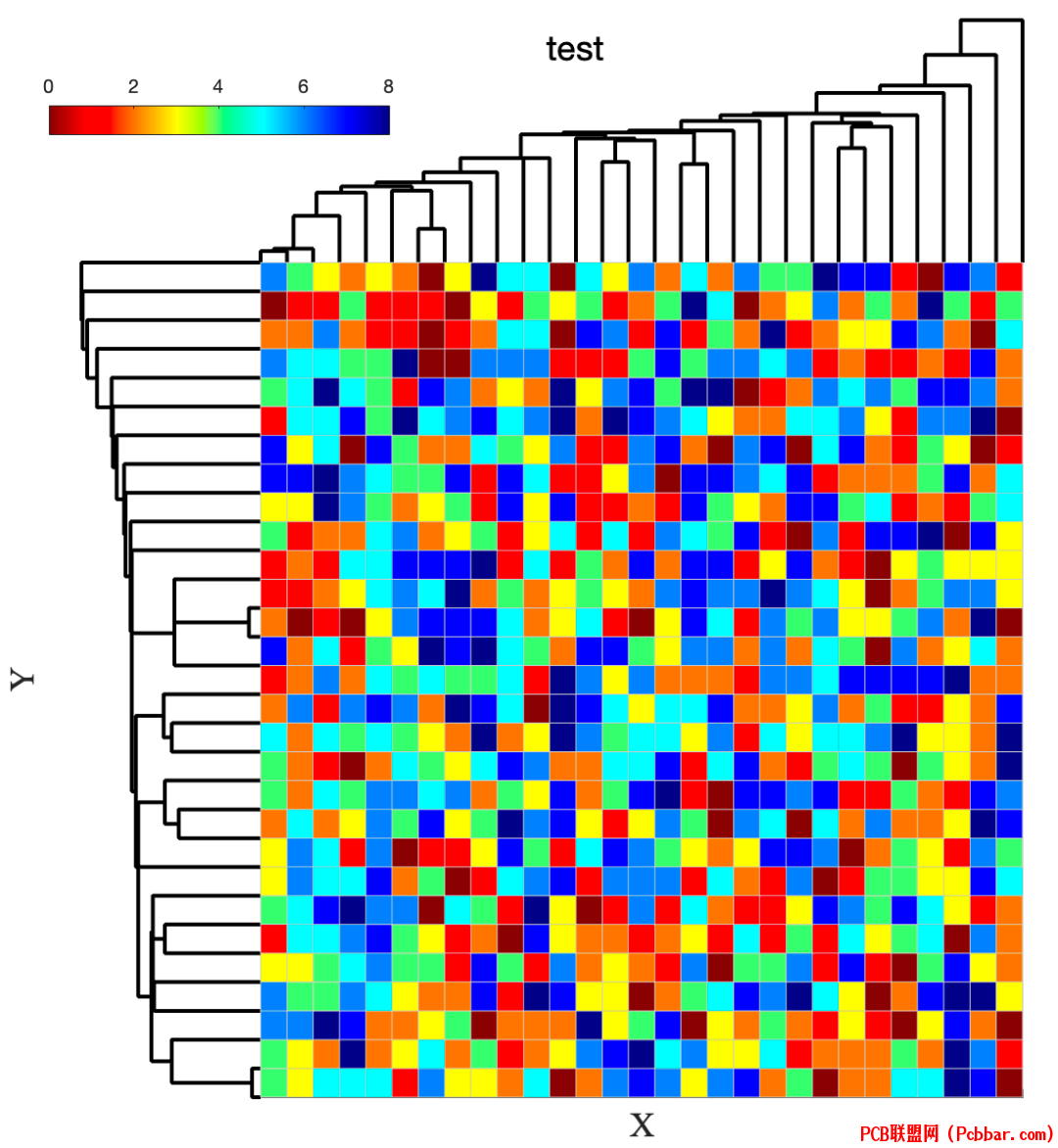

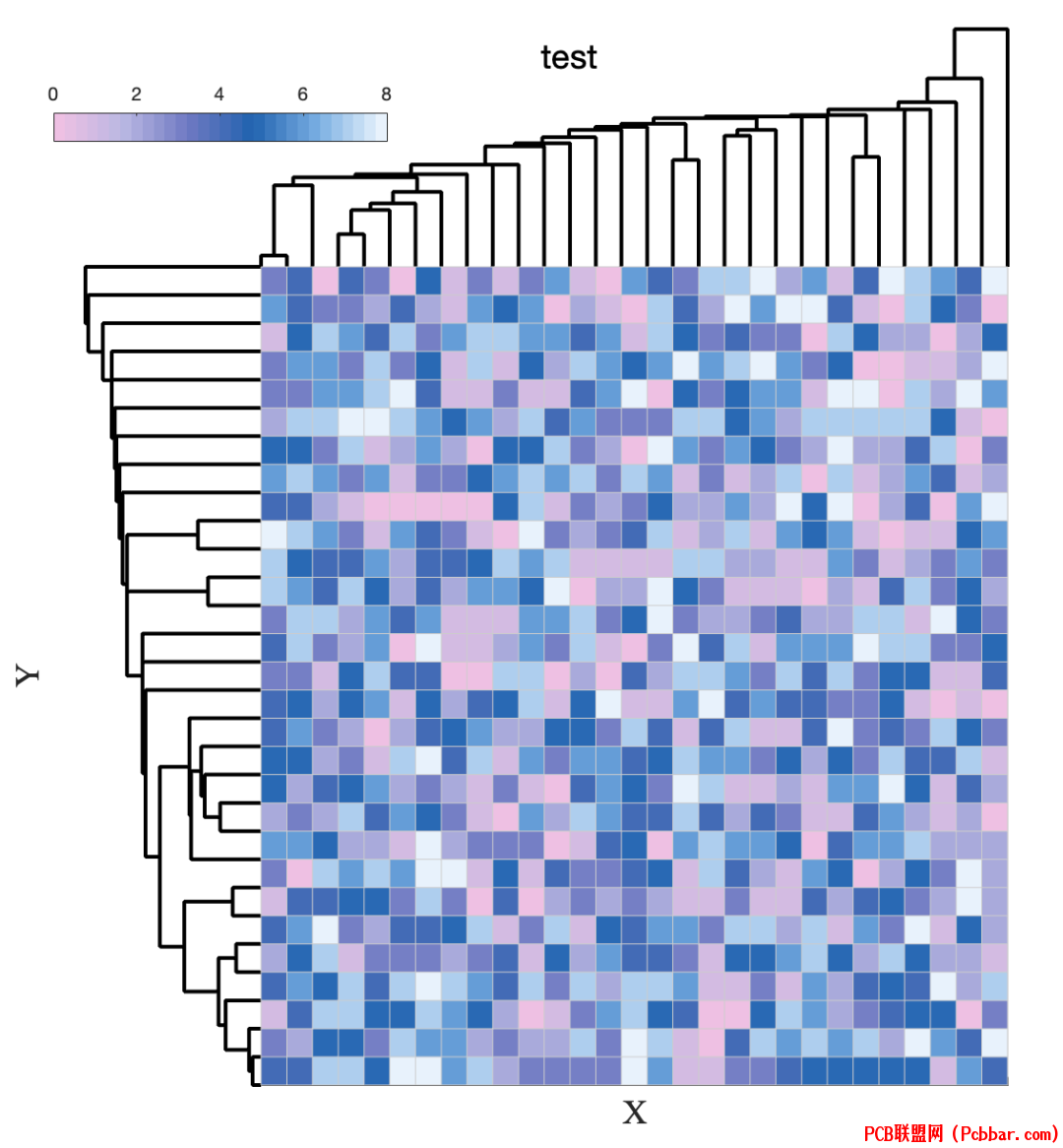

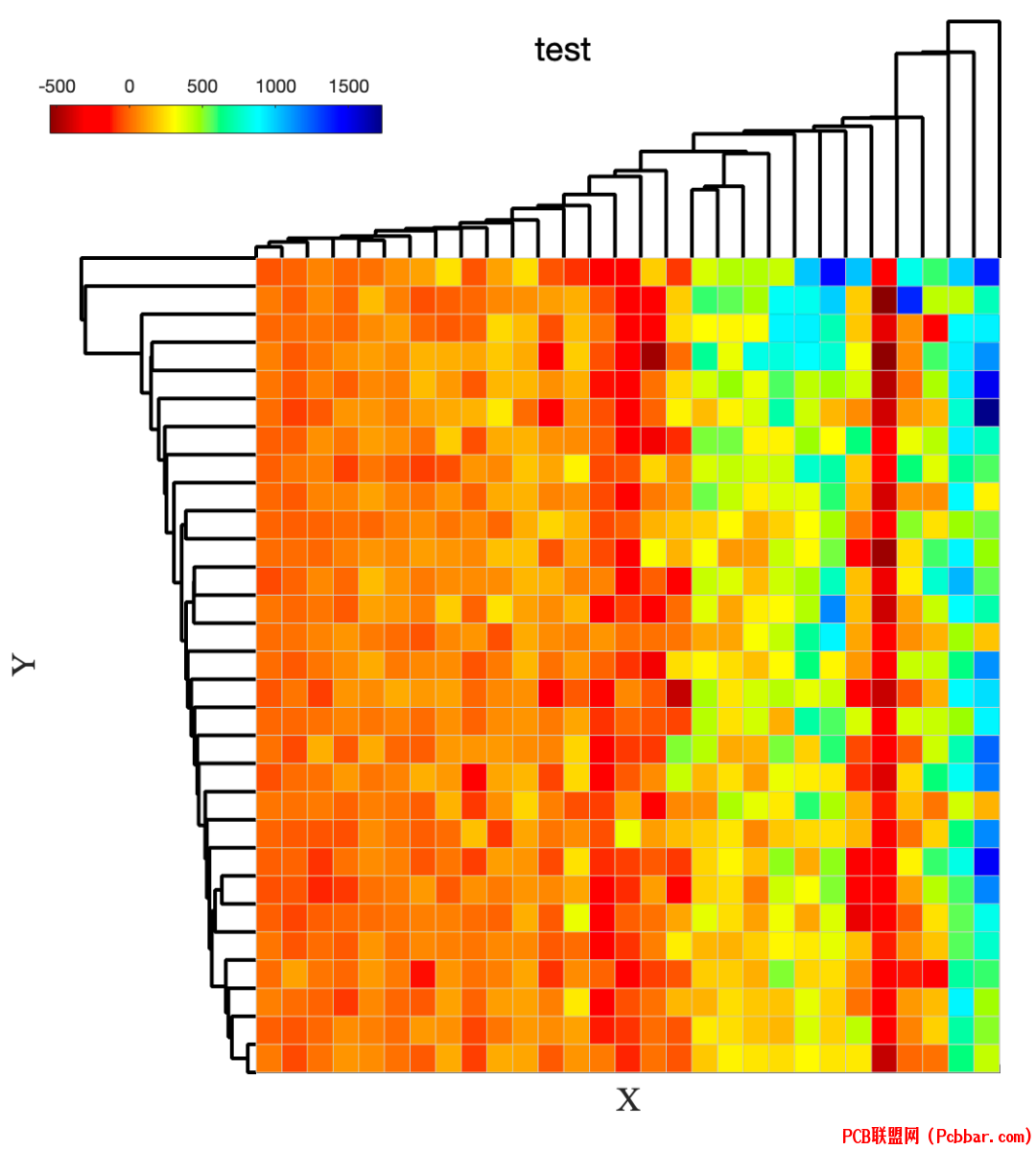

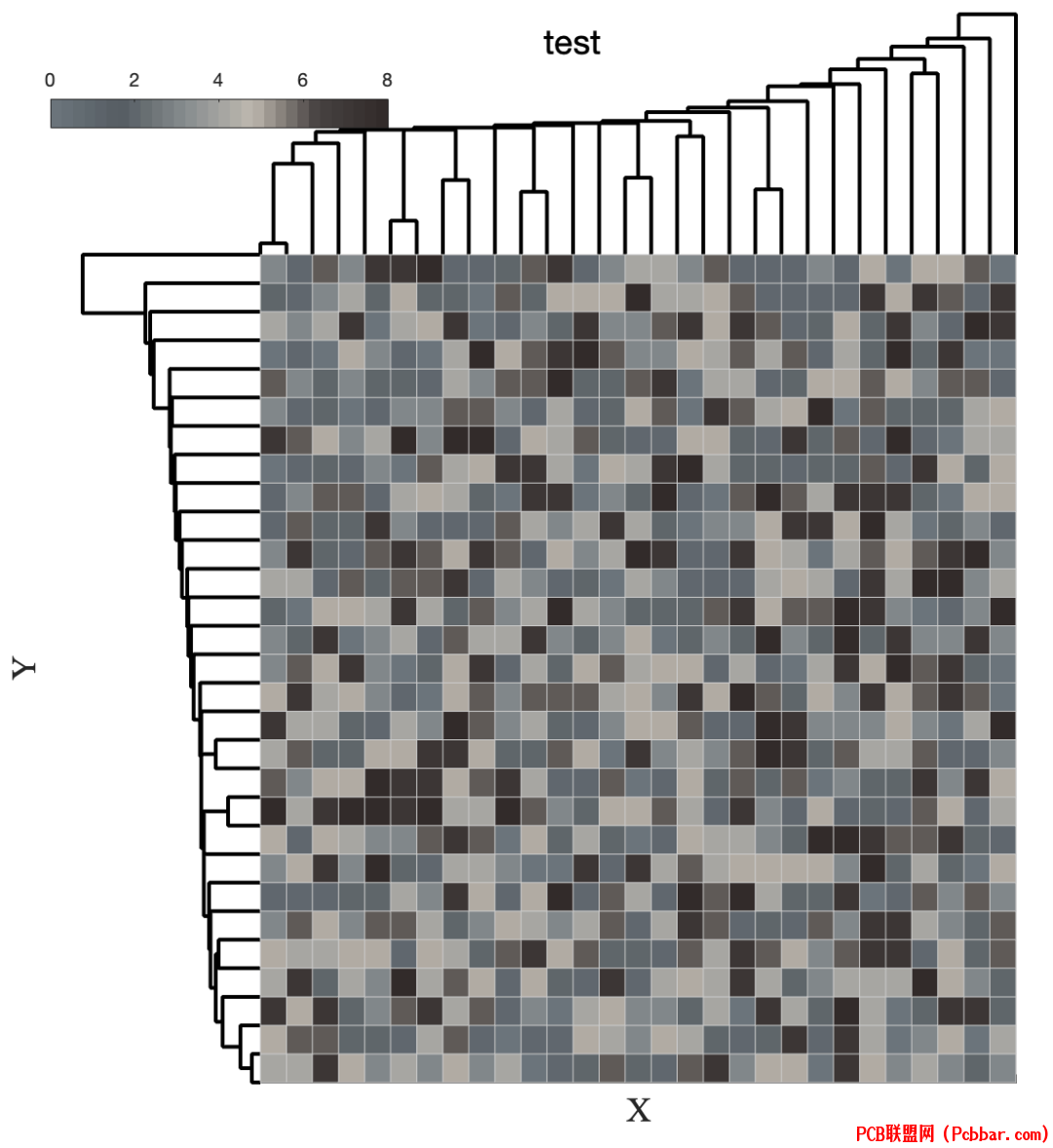

效果图

' L" {: F: ~. B- e7 S ivtyhuxjjxt64018953306.png 0 w6 Q) g& ^$ w _" H/ R	6 z( I- Q% q, I' Q2 E* T' f: ]; @ bfiu5jl0mgb64018953406.png : h2 l# c2 i- R* \|
0 T7 k5 H: a( Y3 O, R( a 1t2f10jwquq64018953506.png ( L& b% l8 ^4 E2 s# E6 a' o1 ?" O	" _5 ?9 ^, c' r* i" c( ~7 v4 m bffa1gvgv4e64018953606.png / ?7 p" P$ e) T6 j2 _

代码简介

这个代码绘制的图包含两个树状图（dendrogram）和一个热图（heatmap）。
树状图（dendrogram）：是一种树形图，用于表示基于距离的层次聚类过程。它可以展示X和Y数据之间的相似性和关联性。在这个代码中，左侧面板显示X数据的树状图，顶部面板显示Y数据的树状图。
热图（heatmap）：是一种以颜色编码的方式显示矩阵数据的可视化方法。矩阵的每个单元格根据对应的数据值被填充上相应的颜色。热力图颜色表示XY数据的相关性大小，热力图用Surf 的第二视角展现。

全部代码

% 清除屏幕clc;clear;close all;
%@author:好玩的Matlab
% 加载数据load("data.mat")% data=round(rand(30,30)*8);
% 计算距离并生成树状图[zGenes, zSamples] = computeDendrograms(data);
% 绘制树状图和热图plotDendrogramsHeatmap(data, zGenes, zSamples);
% 计算距离并生成树状图function [zGenes, zSamples] = computeDendrograms(data)zGenes = linkage(pdist(data'));zSamples = linkage(pdist(data));end
% 绘制树状图和热图function plotDendrogramsHeatmap(data, zGenes, zSamples)% 设置绘图参数figure('units', 'normalized', 'Position', [0.5641, 0.2407, 0.3807, 0.6426]);mainPanel = axes('Position', [.25, .08, .69, .69]);leftPanel = axes('Position', [.08, .08, .17, .69]);topPanel = axes('Position', [.25, .77, .69, .21]);
img=imread('./pic/pic7.jpg');[ind,map] = rgb2ind(img,6);% 颜色排序 https://stackoverflow.com/questions/2245842/sorting-colors-in-matlab/2246189#2246189map = rgb2hsv(map);map = sortrows(map, [-1 -3 2],'ascend'); %# sort first by Hue, then by valuemap = hsv2rgb(pink);cMap=makeColorMap(map,30);
% 设置颜色映射colorMap = colormap('jet');colorMap = colorMap(end:-1:1, :);colormap(colorMap);
% 绘制树状图axes(leftPanel);h = dendrogram(zSamples, 'orient', 'left','ColorThreshold','default');set(h, 'color', [0, 0, 0], 'linewidth', 2);axes(topPanel);h = dendrogram(zGenes, 0,'ColorThreshold','default');set(h, 'color', [0, 0, 0], 'linewidth', 2);
% 获取树状图的排序并绘制热图sampleOrder = str2num(get(leftPanel, 'yticklabel'));geneOrder = str2num(get(topPanel, 'xticklabel'));axes(mainPanel);surf(data(sampleOrder, geneOrder), 'edgecolor', [.8, .8, .8]);view(2);set(mainPanel, 'Xticklabel', [], 'yticklabel', []);
% 调整坐标轴set(leftPanel, 'ylim', [1, size(data, 1)], 'Visible', 'Off');set(topPanel, 'xlim', [1, size(data, 2)], 'Visible', 'Off');axes(mainPanel);axis([1, size(data, 2), 1, size(data, 1)]);
% 添加注释axes(mainPanel);xlabel('X', 'Fontsize', 18, 'FontName', 'Times New Roman');colorbar('Location', 'northoutside', 'Position', [0.0584, 0.8761, 0.3082, 0.0238]);annotation('textbox', [.5, .87, .4, .1], 'String', 'test', 'Linestyle', 'none', 'fontsize', 18);
% 显示坐标轴标签set(leftPanel, 'yaxislocation', 'left');set(get(leftPanel, 'ylabel'), 'string', 'Y', 'Fontsize', 18, 'FontName', 'Times New Roman');set(findall(leftPanel, 'type', 'text'), 'visible', 'on', 'FontName', 'Times New Roman');
% 设置图形参数set(gcf, 'color', [1, 1, 1], 'paperpositionmode', 'auto');end
