Hello 好久不见，小编这段时间又??了，病刚好，今天赶快写推文，本期教大家怎么绘制悬浮柱状图，喜欢此推文的小伙伴们记得点赞+关注+分享！

效果图



案例1

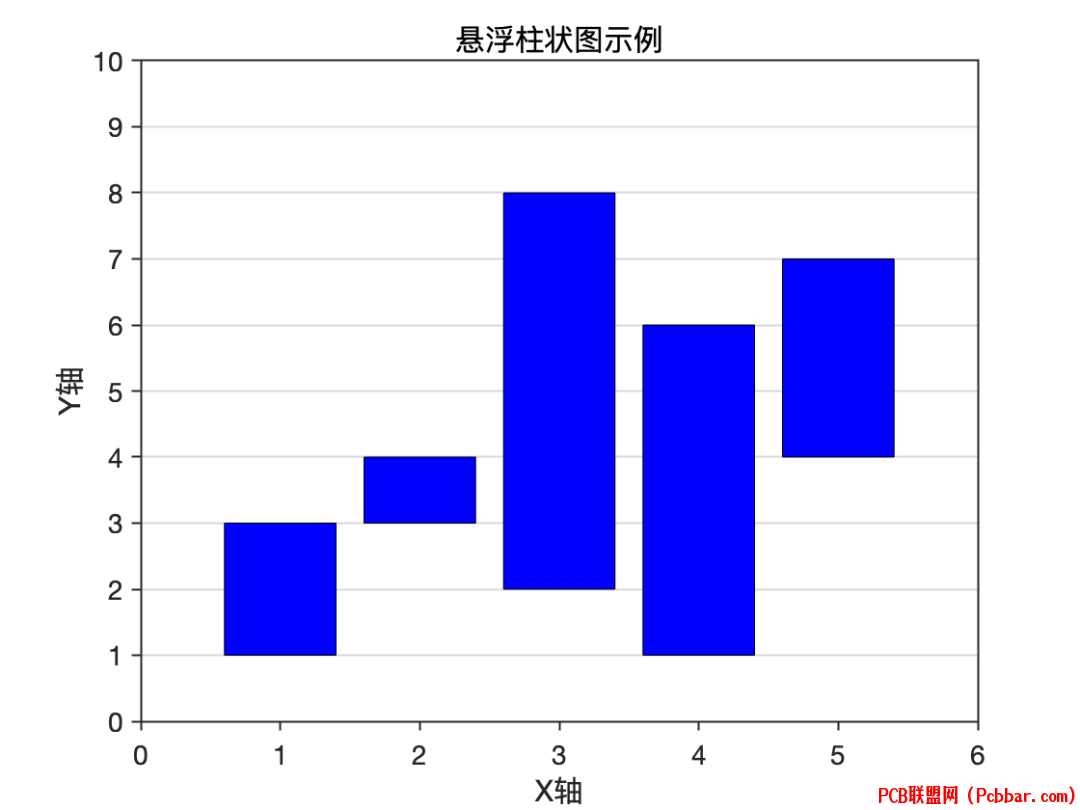

悬浮柱状图基础绘图

clc;clear;close all;% 模拟一些数据x = 1:5; % X轴数据bottomValues = [1 3 2 1 4]; % 悬浮柱的底部值heightValues = [2 1 6 5 3]; % 悬浮柱的高度
% 创建一个新图窗figure;hold on;
% 使用patch函数画悬浮柱状图for i = 1:length(x) patch([x(i)-0.4, x(i)+0.4, x(i)+0.4, x(i)-0.4], [bottomValues(i), bottomValues(i), bottomValues(i) + heightValues(i), bottomValues(i) + heightValues(i)], 'b');end
% 设置轴标签和标题
ax=gca;
ax.YLim=[0,10];ax.XLabel.String='X轴';ax.YLabel.String='Y轴';ax.Title.String='悬浮柱状图示例';
ax.GridLineStyle = '-'; % 设置网格线样式为虚线ax.GridColor = 'k'; % 设置网格线颜色为红色ax.XGrid = 'off'; % 关闭X轴网格线ax.YGrid = 'on';  % 打开Y轴网格线% grid on; % 打开网格线
ax.LineWidth = 1;          % 设置坐标轴线宽ax.XMinorTick = 'off';       % 打开x轴次要刻度线ax.YMinorTick = 'off';       % 打开y轴次要刻度线ax.ZMinorTick='on';       % 打开z轴次要刻度线ax.TickDir = 'out';       % 设置刻度线方向向外ax.FontSize = 14;          % 设置坐标轴字体大小
% 获取当前坐标轴的X和Y轴颜色xc = get(ax, 'XColor');yc = get(ax, 'YColor');% 获取当前坐标轴的单位unit = get(ax, 'Units');% 创建一个新的坐标轴，使用与当前坐标轴相同的单位和位置，但X轴位于顶部，Y轴位于右侧ax = axes('Units', unit,... 'Position', get(ax, 'Position'),... 'XAxisLocation', 'top',... 'YAxisLocation', 'right',... 'Color', 'none',...    % 无背景颜色 'XColor', xc, ...       % X轴颜色与当前坐标轴相同 'YColor', yc);       % Y轴颜色与当前坐标轴相同
% 设置坐标轴线宽ax.LineWidth = 1;
% 清空X和Y轴刻度，以便不显示任何刻度标签ax.XTick = [];ax.YTick = [];


案例2

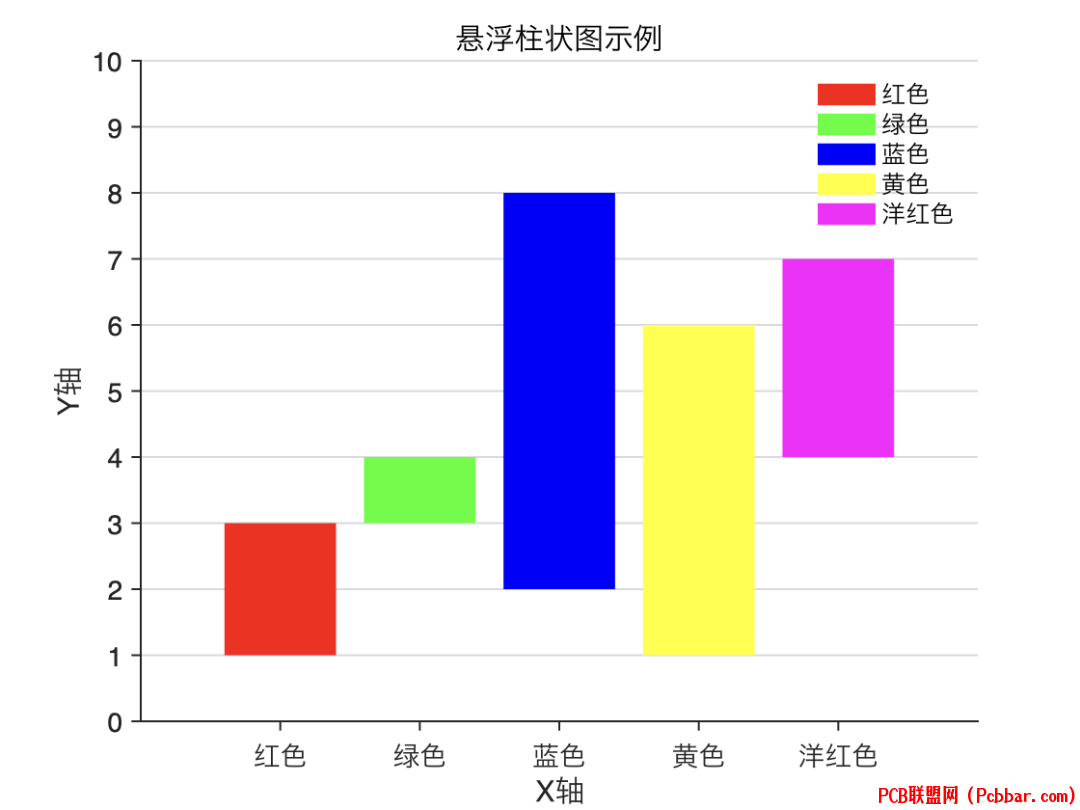

悬浮柱状图设置不同颜色，添加图例、X轴标签。

clc;clear;close all% 模拟一些数据x = 1:5; % X轴数据bottomValues = [1 3 2 1 4]; % 悬浮柱的底部值heightValues = [2 1 6 5 3]; % 悬浮柱的高度
% 定义一组颜色colors = ['r', 'g', 'b', 'y', 'm'];
% 定义每个颜色的标签colorLabels = {'红色', '绿色', '蓝色', '黄色', '洋红色'};
% 创建一个新图窗figure;hold on;
% 用于存储句柄的数组h = zeros(1, length(x));
% 使用patch函数画悬浮柱状图for i = 1:length(x) h(i) = patch([x(i)-0.4, x(i)+0.4, x(i)+0.4, x(i)-0.4], [bottomValues(i), bottomValues(i), bottomValues(i) + heightValues(i), bottomValues(i) + heightValues(i)], ...       colors(i), 'EdgeColor', 'none');end
% 设置轴标签和标题ax=gca;ax.YLim=[0,10];ax.XLabel.String='X轴';ax.YLabel.String='Y轴';ax.Title.String='悬浮柱状图示例';
ax.GridLineStyle = '-'; % 设置网格线样式为虚线ax.GridColor = 'k'; % 设置网格线颜色为红色ax.XGrid = 'off'; % 关闭X轴网格线ax.YGrid = 'on';  % 打开Y轴网格线
ax.LineWidth = 1;          % 设置坐标轴线宽ax.XMinorTick = 'off';       % 打开x轴次要刻度线ax.YMinorTick = 'off';       % 打开y轴次要刻度线ax.ZMinorTick='on';       % 打开z轴次要刻度线ax.TickDir = 'out';          % 设置刻度线方向向外ax.FontSize = 14;          % 设置坐标轴字体大小
% 设置X轴刻度和刻度标签xticks(x);xticklabels(colorLabels);% 添加图例legend(h, colorLabels,'box','off');


案例3

横向的悬浮柱状图

clc;clear;close all;
% 模拟一些数据x = 1:5; % Y轴数据，变成原来的X轴数据leftValues = [1 3 2 1 4]; % 悬浮柱的左边值widthValues = [2 1 6 5 3]; % 悬浮柱的宽度
% 定义一组颜色colors = ['r', 'g', 'b', 'y', 'm'];
% 定义每个颜色的标签colorLabels = {'红色', '绿色', '蓝色', '黄色', '洋红色'};
% 创建一个新图窗figure;hold on;
% 用于存储句柄的数组h = zeros(1, length(x));
% 使用patch函数画横向悬浮柱状图for i = 1:length(x) h(i) = patch([leftValues(i), leftValues(i) + widthValues(i), leftValues(i) + widthValues(i), leftValues(i)], ...                [x(i)-0.4, x(i)-0.4, x(i)+0.4, x(i)+0.4], colors(i), 'EdgeColor', 'none');end
% 设置轴标签和标题ax = gca;ax.XLim = [0, 9];ax.YLabel.String = 'Y轴'; % 变成Y轴ax.XLabel.String = 'X轴'; % 变成X轴ax.Title.String = '横向悬浮柱状图示例';
ax.GridLineStyle = '-'; % 设置网格线样式为虚线ax.GridColor = 'k'; % 设置网格线颜色为红色ax.XGrid = 'on'; % 打开X轴网格线ax.YGrid = 'off';  % 关闭Y轴网格线
ax.LineWidth = 1;          % 设置坐标轴线宽ax.XMinorTick = 'off';       % 打开x轴次要刻度线ax.YMinorTick = 'off';       % 打开y轴次要刻度线ax.ZMinorTick='on';       % 打开z轴次要刻度线ax.TickDir = 'out';          % 设置刻度线方向向外ax.FontSize = 14;          % 设置坐标轴字体大小
% 设置Y轴刻度和刻度标签yticks(x);yticklabels(colorLabels);
% 添加图例legend(h, colorLabels, 'Location', 'EastOutside', 'Orientation', 'vertical', 'box', 'off');


案例4

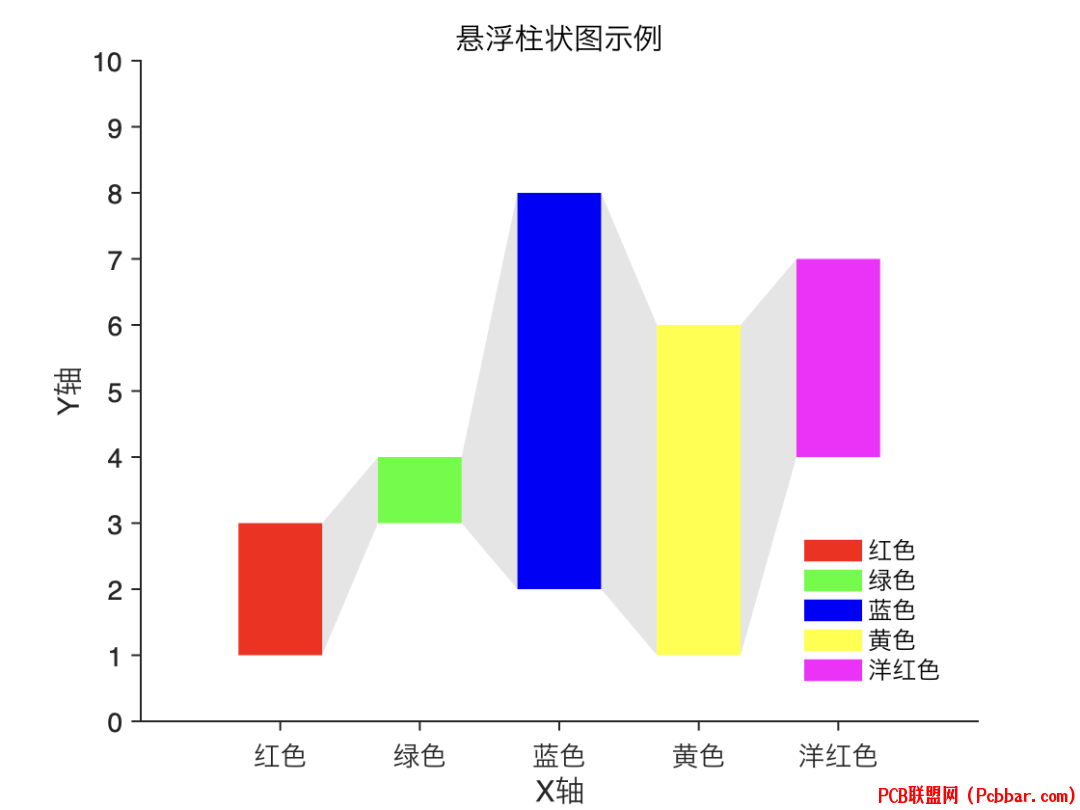

不同的悬浮柱状图之间设置颜色填充。

clc;clear;close all% 模拟一些数据x = 1:5; % X轴数据bottomValues = [1 3 2 1 4]; % 悬浮柱的底部值heightValues = [2 1 6 5 3]; % 悬浮柱的高度
% 定义一组颜色colors = ['r', 'g', 'b', 'y', 'm'];
% 定义每个颜色的标签colorLabels = {'红色', '绿色', '蓝色', '黄色', '洋红色'};
% 创建一个新图窗figure;hold on;
% 用于存储句柄的数组h = zeros(1, length(x));
% 使用patch函数画悬浮柱状图for i = 1:length(x) h(i) = patch([x(i)-0.3, x(i)+0.3, x(i)+0.3, x(i)-0.3], [bottomValues(i), bottomValues(i), bottomValues(i) + heightValues(i), bottomValues(i) + heightValues(i)], ...       colors(i), 'EdgeColor', 'none'); if ilength(bottomValues)       fill([x(i)+0.3 x(i)+0.3 x(i+1)-0.3 x(i+1)-0.3],...          [bottomValues(i) + heightValues(i) bottomValues(i) bottomValues(i+1) bottomValues(i+1) + heightValues(i+1)],...          'k', 'FaceAlpha', 0.1,'EdgeColor', 'none') endend
% 设置轴标签和标题ax=gca;ax.YLim=[0,10];ax.XLabel.String='X轴';ax.YLabel.String='Y轴';ax.Title.String='悬浮柱状图示例';
ax.GridLineStyle = '-'; % 设置网格线样式为虚线ax.GridColor = 'k'; % 设置网格线颜色为红色ax.XGrid = 'off'; % 关闭X轴网格线ax.YGrid = 'off';  % 打开Y轴网格线
ax.LineWidth = 1;          % 设置坐标轴线宽ax.XMinorTick = 'off';       % 打开x轴次要刻度线ax.YMinorTick = 'off';       % 打开y轴次要刻度线ax.ZMinorTick='on';       % 打开z轴次要刻度线ax.TickDir = 'out';          % 设置刻度线方向向外ax.FontSize = 14;          % 设置坐标轴字体大小
% 设置X轴刻度和刻度标签xticks(x);xticklabels(colorLabels);% 添加图例legend(h, colorLabels,'box','off','Location','best');

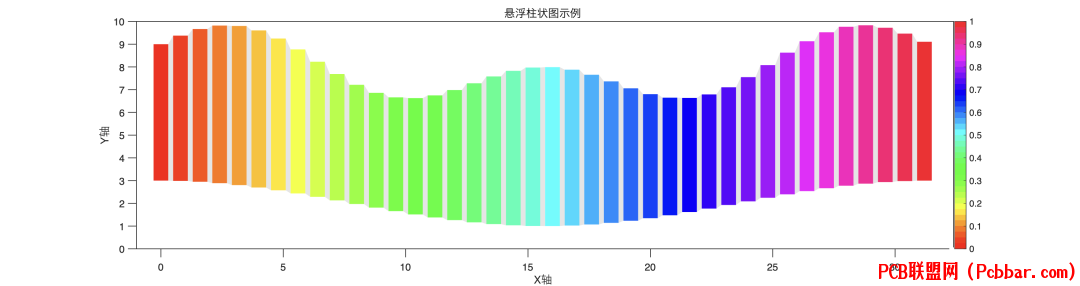

案例5

clc;clear;close all% 模拟一些数据x = 0:0.8:10*pi; % X轴数据
data=[sin(0.5*x)+6;cos(0.2*x)+2];
bottomValues = min(data); % 悬浮柱的底部值heightValues = max(data); % 悬浮柱的高度
% 定义一组颜色colors = hsv(length(x));
% 创建一个新图窗figure('Position',[0,1,1800,400]);hold on;
% 用于存储句柄的数组h = zeros(1, length(x));
% 使用patch函数画悬浮柱状图for i = 1:length(x) h(i) = patch([x(i)-0.3, x(i)+0.3, x(i)+0.3, x(i)-0.3], [bottomValues(i), bottomValues(i), bottomValues(i) + heightValues(i), bottomValues(i) + heightValues(i)], ...       colors(i,:), 'EdgeColor', 'none'); if i       fill([x(i)+0.3 x(i)+0.3 x(i+1)-0.3 x(i+1)-0.3],...          [bottomValues(i) + heightValues(i) bottomValues(i) bottomValues(i+1) bottomValues(i+1) + heightValues(i+1)],...          'k', 'FaceAlpha', 0.1,'EdgeColor', 'none') endend
% 设置轴标签和标题ax=gca;ax.YLim=[0,10];ax.XLim=[-1,max(x)+1];ax.XLabel.String='X轴';ax.YLabel.String='Y轴';ax.Title.String='悬浮柱状图示例';ax.LineWidth = 1;          % 设置坐标轴线宽ax.XMinorTick = 'off';       % 打开x轴次要刻度线ax.YMinorTick = 'off';       % 打开y轴次要刻度线ax.ZMinorTick='on';       % 打开z轴次要刻度线ax.TickDir = 'out';          % 设置刻度线方向向外ax.FontSize = 14;          % 设置坐标轴字体大小
colorbarcolormap(colors)
% 获取当前坐标轴的X和Y轴颜色xc = get(ax, 'XColor');yc = get(ax, 'YColor');% 获取当前坐标轴的单位unit = get(ax, 'Units');% 创建一个新的坐标轴，使用与当前坐标轴相同的单位和位置，但X轴位于顶部，Y轴位于右侧ax = axes('Units', unit,... 'Position', get(ax, 'Position'),... 'XAxisLocation', 'top',... 'YAxisLocation', 'right',... 'Color', 'none',...    % 无背景颜色 'XColor', xc, ...       % X轴颜色与当前坐标轴相同 'YColor', yc);       % Y轴颜色与当前坐标轴相同
% 设置坐标轴线宽ax.LineWidth = 1;
% 清空X和Y轴刻度，以便不显示任何刻度标签ax.XTick = [];ax.YTick = [];
% % 设置X轴刻度和刻度标签% xticks(x);% xticklabels(colorLabels);% % 添加图例% legend(h, colorLabels,'box','off','Location','best');
