共模干扰和差模干扰，这样解释就懂了

硬件笔记本


点击上方名片关注了解更多

6 @- o- S7 ?$ }: N9 g" \
) x: N, k- Q9 a7 t5 [" F


共模信号和差模信号
- ]& ~" J4 y1 h% F通常电源线有三根线，火线L，零线N和地线PE。
/ @$ u3 r9 V- P' F# u

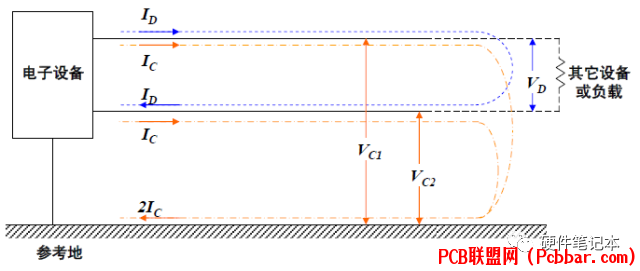

电压和电流的变化通过导线传输时有两种形态, 一种是两根导线分别做为往返线路传输, 我们称之为"差模"；另一种是两根导线做去路,地线做返回传输, 我们称之为"共模"。

! b# `0 i8 s# p0 \5 Y& d


/ _. O- O6 L+ N' |% |如上图, 蓝色信号是在两根导线内部作往返传输的，我们称之为"差模"；黄色信号是在信号与地线之间传输的，我们称之为"共模"。


共模干扰与差模干扰
4 N3 l5 v4 M+ E4 K任何两根电源线上所存在的干扰，均可用共模干扰和差模干扰来表示。
! D3 b" c$ Z% i- p4 }. }! m+ J共模干扰在导线与地（机壳）之间传输，属于非对称性干扰，它定义为任何载流导体与参考地之间的不希望有的电位差；
9 |( V8 l+ X/ I& [
8 Y& C/ c$ q7 c差模干扰在两导线之间传输，属于对称性干扰,它定义为任何两个载流导体之间的不希望有的电位差。
( t& w- g0 k: \+ r1 v
, S6 h' B6 A$ m( I1 }在一般情况下，共模干扰幅度大、频率高，还可以通过导线产生辐射，所造成的干扰较大。差模干扰幅度小、频率低、所造成的干扰较小。


2.1共模干扰信号

共模干扰的电流大小不一定相等，但是方向（相位）相同的。电气设备对外的干扰多以共模干扰为主，外来的干扰也多以共模干扰为主，共模干扰本身一般不会对设备产生危害，但是如果共模干扰转变为差模干扰，干扰就严重了，因为有用信号都是差模信号。


4 y* s% ]1 Y/ j8 Y* ^+ b2.2差模干扰信号

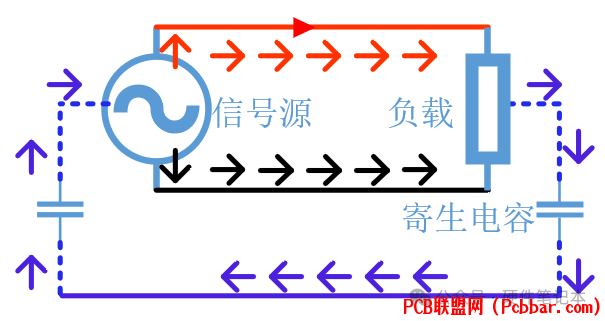

1 `; L, C- V# @. P9 r1 M4 F差模干扰的电流大小相等，方向（相位）相反。由于走线的分布电容、电感、信号走线阻抗不连续，以及信号回流路径流过了意料之外的通路等，差模电流会转换成共模电流。
; {7 Z0 m) z6 Z. W- W  _7 `! g


, }" Y% i$ J0 e: J" l
3 X' {; Y6 E+ l2.3共模干扰产生原因


0 s9 h' g0 ~( M1. 电网串入共模干扰电压。
$ D2 q7 q! M) u2 r: ^2 D
' H0 I' A  `/ B  |3 C5 ]6 s2. 辐射干扰（如雷电，设备电弧，附近电台，大功率辐射源）在信号线上感应出共模干扰，原因是交变的磁场产生交变的电流，地线－零线回路面积与地线－火线回路面积不相同，两个回路阻抗不同等原因造成电流大小不同。

3.接地电压不一样，简单的说就电位差而造就了共模干扰。
3 n0 {! b  z% M, j8 }6 @# X+ y
4.设备内部的线路对电源线造成的共模干扰。
7 r! R% F) x, H4 R4 J

( `, C1 b8 ]7 m) M- [, j+ E" G! M2.4共模干扰电流

共模干扰一般是以共模干扰电流存在的形式出现的，一般情况下共模干扰电流产生的原因有三个方面：
0 A* Q2 k" c- I9 U* k
! f5 F% f1 s+ D0 J5 T4 s* u1. 外界电磁场在电路走线中的所有导线上感应出来电压（这个电压相对于大地是等幅和同相的），由这个电压产生的电流。
  p5 Q# N% ^* Q0 e' C. e# G" u
$ o0 A4 ~4 Z1 [& X1 u 2. 由于电路走线两端的器件所接的地电位不同，在这个地电位差的驱动下产生的电流。
! B0 S1 U/ n" D
3. 器件上的电路走线与大地之间有电位差，这样电路走线上会产生共模干扰电流。


2.5注意事项
* D. i  u8 P, |2 }& \) R! c2 _
- ]6 ?# z1 Z8 B4 k- j+ u
  r  ^8 v: s! J8 W4 X. F1.器件如果在其电路走线上产生共模干扰电流，则电路走线会产生强烈的电磁辐射，对电子、电气产品元器件产生电磁干扰，影响产品的性能指标；
" z, z. }2 ~2 {7 W0 l

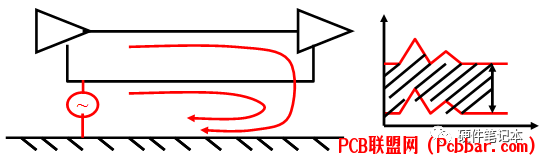

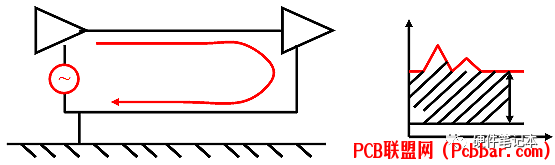

2.当电路不平衡时，共模干扰电流会转变为差模干扰电流，差模干扰电流对电路直接产生干扰影响。对于电子、电气产品电路中的信号线及其回路而言：差模干扰电流流过电路中的导线环路时，将引起差模干扰辐射，这种环路相当于小环天线，能向空间辐射磁场，或接收磁场。
3 y$ d, w$ ~/ X" H  r2 E1 _: {7 l* k
3. 共模干扰主要集中在1MHz以上。这是由于共模干扰是通过空间感应到电缆上的，这种感应只有在较高频率时才容易发生。但有一种例外，当电缆从很强的磁场辐射源(例如，开关电源)旁边通过时，也会感应到频率较低的共模干扰。

7 p" F& w) Z: k
: ?% A8 N* J2 o


. t1 s: O. T5 u, G, i% L如何抑制共模干扰
' ?% q$ U; @- X3 o# q% O3 n( ]& a共模干扰作为emc干扰中最为常见且危害较大的干扰，我们抑制它最直接的方法就是滤波。


  C" L4 y& Y7 ]4 @2 {在电路中串入共模电感，当有共模干扰电流流经线圈时，由于共模干扰电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模干扰电流，达到滤波的目的；
) x1 B  L0 K6 R+ d9 x
当电路中的正常差模电流流经共模电感时，电流在同相绕制的共模电感线圈中产生反向的磁场而相互抵消，因而对正常的差模电流基本没有衰减作用。
% T# s- M' n9 r! e, U$ B* j
案例  USB 信号上的共模干扰抑制方法

' S. G2 o0 Z; j; Q: a# q- u, V

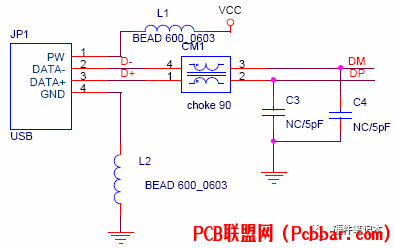

7 r' w, ]! h! |USB 端口的滤波处理－使用共模电感
* |  {' W' L; Z8 m5 I% |
! `9 n) P  ?: z1 d/ @% I" I
USB 传输线上的信号是差分信号而干扰源是共模干扰信号，在传输线上串上共模电感能较好的抑制共模干扰，而对有用的差分信号没有任何衰减。
$ }: u+ S+ \* C$ F: l( n1 S  S' x: C/ U


& Y- Z+ }5 ^. M7 qUSB 高速运行会在DM/DP信号线上产生很强的共模干扰

  R9 a7 z5 N3 @
' \, \6 T+ K; s# C" b


电路中加入滤波器－共模电感后共模干扰信号得到有效抑制

& C+ ^$ ?0 j- E3 \4 A

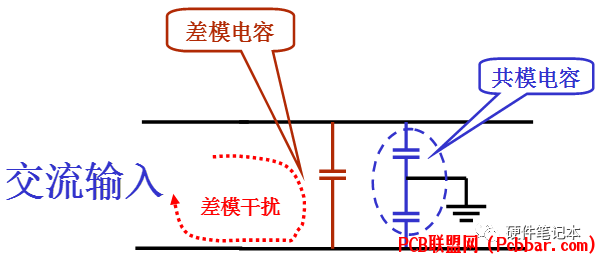

1 a: r  |# ^' K; y如果共模干扰源是在电源回路，可使用共模电容来抑制干扰信号。


+ `, M, `0 P% s; W* v/ u  `/ j在电路中引入共模电容，则共模电容提供最短的路径使共模干扰信号被旁路，从而抑制共模干扰的产生。
6 p" c6 f( t1 V+ g4 }0 x
, i0 K; z! z% [. T3 E% d如果电源回路同时还存在差模干扰，使用差模电容来抑制干扰。
8 M+ K3 U/ p1 g2 i


在电路中引入差模电容，则差模电容提供最短的路径使差模干扰信号被旁路，从而抑制差模干扰的产生。

共模干扰作为EMC干扰中最为常见且危害很大的干扰,抑制它的方法除了滤波外，还可以通过对信号线路进行屏蔽，在PCB 板上大面积铺地降低地线阻抗来减少共模信号强度等方法。
3 f5 e" C2 r, d* f. V& O$ T

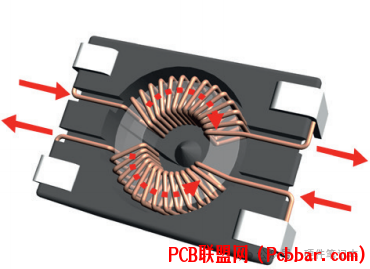

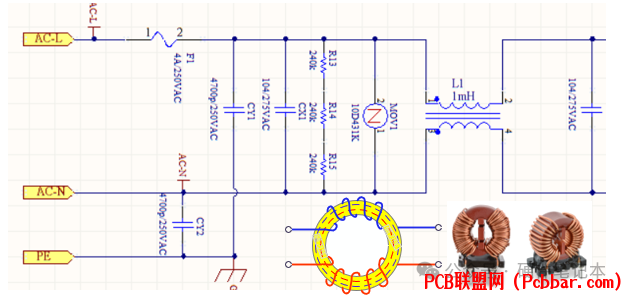

2 \7 ?! V( A/ l% Y/ O四个腿的电感是什么？有什么作用？ 我们常见的电感是两个腿的，叫做差模电感。今天和大家介绍四个腿的共模电感。

差模电流与共模电流
4 J4 ~# o4 U# K3 i
* k( C4 Y2 S, l* P2 F差模电流：在一对差分信号线上，大小相同，方向相反的一对信号，一般是电路中的工作电流，对于信号线就是信号线与信号地线之间流动的电流。
  U& X( q! A7 {# B; H


  @) _7 n( I' ?; S
  l* @* q% H* L8 {) ~共模电流：在一对差分信号线上，大小相同，方向相同的一对信号(或噪音)。在电路中，一般对地噪音一般都是以共模电流的方式传输的，所以又称为共模噪声。


: r: z+ \* }  f差模电流与共模电流
3 J; ~- g( g) ^  p" V0 T) E1 O
抑制共模噪声的方法多种多样，除了从源头去减少共模噪声外，通常我们抑制最常用的方法就是使用共模电感来滤除共模噪声，也就是将共模噪声阻挡在目标电路外面。即在线路中串联共模扼流器件。这样做的目的是增大共模回路的阻抗，使得共模电流被扼流器所消耗和阻挡(反射)，从而抑制线路中的共模噪声。

% v/ t# x; }; m7 c: ?* F


6 l% h& W# ]' J1 ?( P8 ~1 `# [共模扼流器或电感的原理
( t; D6 t3 K0 l: K1 i4 l

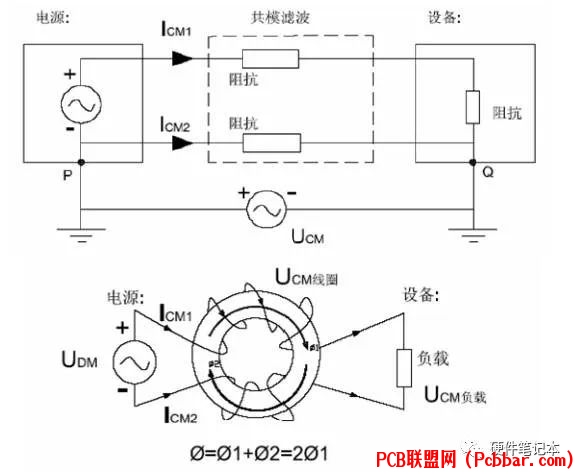

若在以某种磁性材料的磁环上绕上同向的一对线圈，当交变电流通过时，因为电磁感应而在线圈中产生磁通量。对于差模信号，产生的磁通量大小相同、方向相反，两者相互抵消，因而磁环产生的差模阻抗非常小；而对于共模信号，产生的磁通量大小和方向均相同，两者相互叠加从而使磁环产生了较大的共模阻抗。这一特性使得共模电感对于差模信号的影响较小，而对共模噪声具有很好的滤波性能。

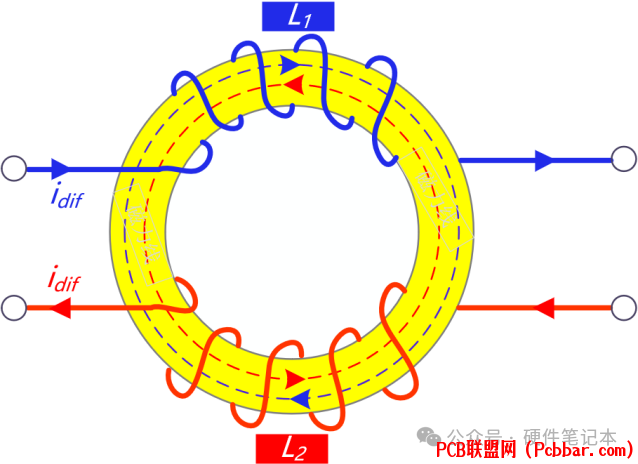

+ i+ V0 P% x' u7 C/ b8 {, ^1) 差模电流通过共模线圈，磁力线方向相反，感应磁场削弱，从如下图磁力线方向可以看出—实线箭头表示电流方向，虚线表示磁场方向
* D+ @. n2 P, |! \+ N


$ k9 f/ h( `& U2 C' G1 n
* v2 W: l& M0 @+ c2 W
5 l( ~4 ]1 ?; w


# ^5 Z1 K% d4 z% ~) m2 W+ |
2) 共模电流通过共模线圈，磁力线方向相同，感应磁场加强，从如下图磁力线方向可以看出—实线箭头表示电流方向，虚线表示磁场方向。


5 y9 |# i* H2 K


共模线圈的电感或者称为自感系数，我们知道电感是表征产生磁场的能力。对于共模线圈或者共模电感，当共模电流流过线圈时，由于磁力线方向相同，在不考虑漏感的情况下，磁通量叠加，其原理是互感。下图红色线圈产生的磁力线穿过蓝色线圈，同时蓝色线圈产生的磁力线也穿过红色线圈，彼此相互感应。
. [* M3 y# I8 q- S1 d1 g

0 S4 `% e4 D! D; S4 s1 C% m2 n& R从电感的角度来看，电感量也是成倍增加，磁链代表了总磁通量。对于共模电感，当磁通量是原来的2倍时，匝数没有发生变化，电流也没没有发生变化，此时电感量增加为原来的2倍，意味着等效磁导率变为原来的2倍。
) Q/ K5 f/ Z$ m( B

5 h7 f, h; z6 k1 w' v6 ~

) z3 Q4 X/ m7 u+ Q: G- @. f
$ `9 P0 @6 l: w8 H( v
/ F8 |" _! m6 h- d8 R: ^* t等效磁导率何以增加一倍，从下面的电感公式来看，由于匝数N不改变、磁路和磁芯截面积由磁芯的物理尺寸决定，因此也没有改变，唯一就是磁导率u增加了一倍，因而可以产生更多的磁通量。
$ G6 [- o* o9 O* x; [0 E4 x2 i% d0 F8 f
3 r9 o% u- k& j5 \
所以，共模电感在共模电流通过时，工作在互感模式下。在互感的作用下，等效电感量被成倍增加，共模感抗也会成倍增加，因而对共模信号有良好的滤波作用，也就是将共模信号用大阻抗阻挡，不让其通过共模电感，即不让此信号传输到电路的下一级，如下是电感产生的感抗ZL。

3 `5 }+ J' u6 z# x( s; `% a. s7 i( ^
! T. c) e0 q, y0 _2 a* s$ @7 d
( W0 j' |0 U8 C5 E$ C8 }# _认识共模电感在共模模式下的电感量，主要线索是认识互感，一切的磁性元器件。无论什么名称只要把握磁场的变化形式，透过现象看磁场变化的本质，也会容易理解。

9 `  P" J( V( h, [  |% v/ Y# K  r$ n
% E1 h  a- ]4 F* ~# w* h) }: C写在最后都说硬件工程师越老越吃香，这句话也告诉我们硬件也是需要积累的，王工从事硬件多年，也会不定期分享技术好文，感兴趣的同学可以加微信，或后台回复“加群”，管理员拉你加入同行技术交流群。
