市场增长与人工智能的影响

! U9 K# V1 Q1 A5 E: I/ w& D2 ]半导体行业经历了多个技术时代的显著增长。从20世纪90年代个人电脑时代开始，行业收入突破1000亿美元，随后经历了互联网时代和智能手机时代的快速发展。现在，随着人工智能时代的到来，预计到2030年行业收入将达到1万亿美元[1]。
# K: J9 n5 G0 n- j6 P: F


- t/ D$ @2 Y! r# O: t/ o

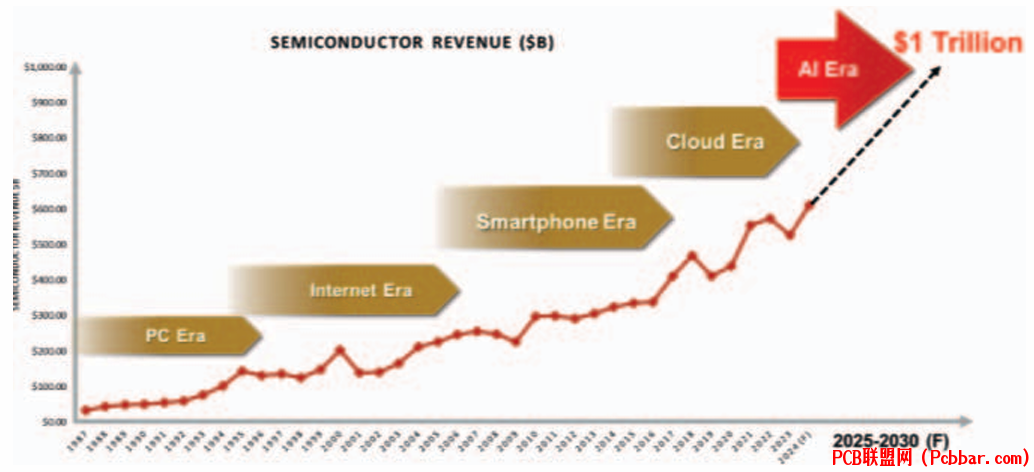

8 g; N' s/ A/ ]) N& ~图1展示了半导体行业从个人电脑时代到人工智能时代的收入增长轨迹，显示了各个技术里程碑及其对行业增长的影响。
/ \3 |) U! G0 }' S" I1 p
市场格局正在发生重大转变。预计到2030年，高性能计算将占据40%的市场份额，移动设备占30%，汽车电子占15%，物联网占10%。
: Q  l- A( s. P& U1 @4 N6 x

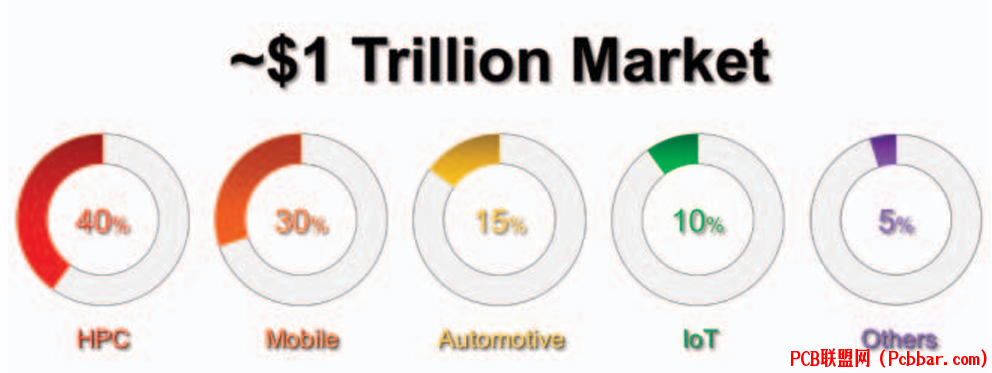

7 T2 j4 o* J* z3 ?* D4 [0 K& x( t图2展示了2030年半导体市场按平台划分的预测分布，突出显示了高性能计算和移动设备领域的主导地位。
1 t7 a7 _1 Z0 i* o+ \+ c' K3 ~
人工智能正在广泛融入所有半导体应用，从数据中心到消费设备，通过智能化提升用户体验和生产效率。

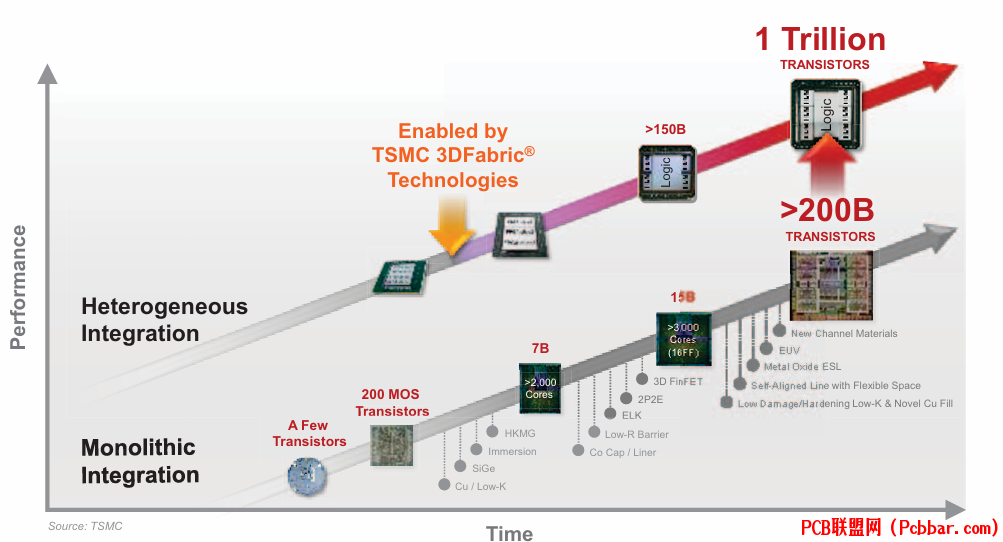

% k  q( F9 Z* P2 p% b- \1 x图3说明了人工智能如何提升各类产品和应用的性能，涵盖了从数据中心到类人机器人的广泛应用场景。
先进逻辑技术与工艺缩放
- ~" }( E3 b. M- S
逻辑工艺技术的发展经历了器件架构和制造工艺的重大进步。从平面晶体管发展到22/16纳米节点的FinFET架构，目前正在向3/2纳米节点的纳米片场效应晶体管(NSFET)推进。
$ s: ^7 v9 S0 y

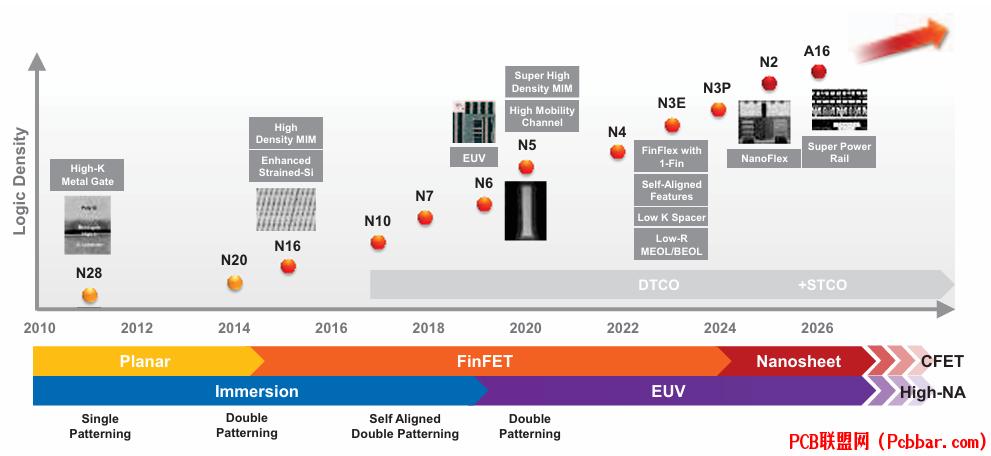

图4描述了过去十年逻辑工艺技术的演进，展示了关键技术里程碑和创新。
% c  ?, c! c% K
最新的2纳米技术展现了器件架构和制造工艺方面的突破性创新，包括具有优异功耗效率的纳米片器件，以及显著提升性能和密度的先进后端工艺。


图5展示了基于纳米片的2纳米逻辑技术的横截面视图，突出显示了关键架构特征。
系统集成与先进封装
3 j0 W( |) [+ K$ t, i9 @
行业正在通过先进封装技术实现系统集成的突破。这些创新通过三维堆叠和2.5D先进封装技术提升了系统级性能。

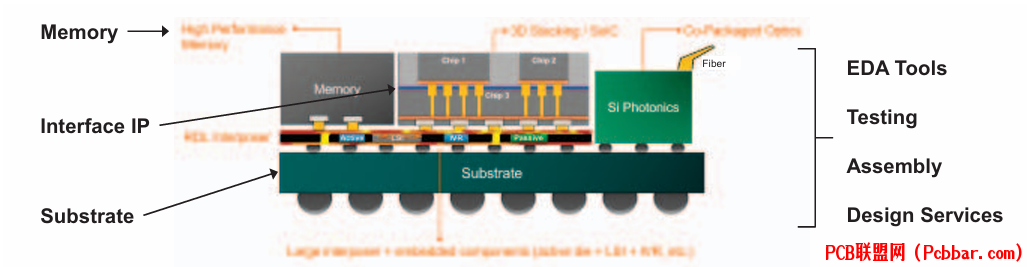

图6展示了2.5D和3D集成在系统级别的发展，从基础集成到先进异构解决方案的演进过程。

- x# _3 R. F! F2 L) ~- |1 V; f5 E互连密度的提升对实现更高性能和效率变得极其重要。先进封装技术促进了芯片间互连密度的显著提升。


; C; h- z' i( z5 J+ Z) u3 H图7展示了先进封装技术推动的互连密度提升趋势，从传统倒装芯片封装到先进3D堆叠解决方案的发展。
特殊技术创新
. ?8 X5 X+ P0 L4 [6 T3 j3 I3 ?( e
半导体行业在射频、非易失性存储器和图像传感器等专门技术领域持续创新。在射频技术方面，Wi-Fi标准的演进推动了数据传输速率的提升，同时通过创新的工艺缩放方案管理功耗。


图8说明了Wi-Fi面积和功率平衡随系统演进和硅工艺的发展趋势，展示了先进工艺节点如何实现更好的性能和更低的功耗。
  [! g( |  J! N' y7 P
嵌入式非易失性存储器技术也取得了显著进展。MRAM和RRAM等新技术正在向更小的工艺节点成功推进，提供更好的性能和可靠性。
- V; V1 h- V# Q

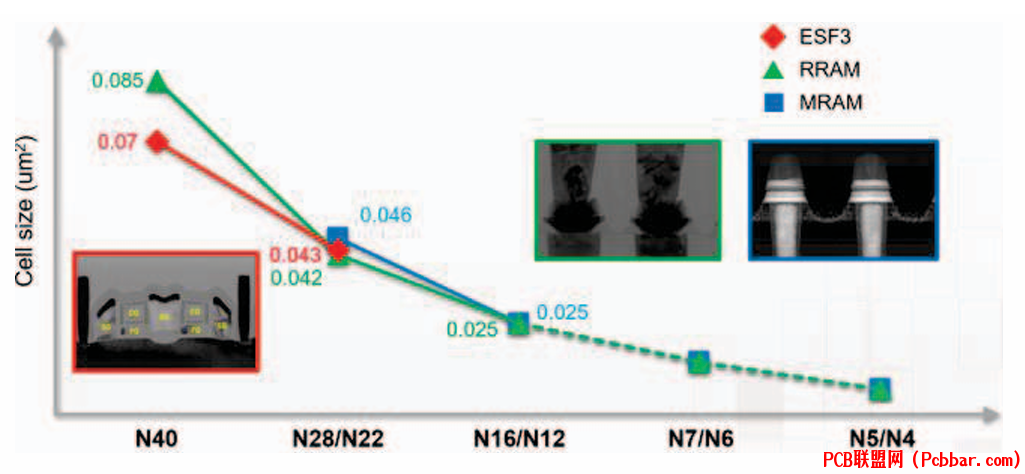

1 y& b0 h7 @1 g$ w" o( Q图9展示了RRAM和MRAM技术在FinFET时代的单元尺寸缩放进展。
0 }" P* E( t" z7 X" h; x9 F% I
7 |! Y, t; r* e/ z1 U4 k硅基光电子技术代表了半导体技术的另一个发展方向，为人工智能和高性能计算应用提供高速、节能的数据传输能力。
% ^' U; ]  f3 ^7 y


图10显示了硅基光电子集成芯片及其关键组件，展示了各种光学元件在单个芯片上的集成。

这份半导体技术发展综述展示了行业在满足不断演进的计算需求方面的持续创新。从先进逻辑工艺到复杂的封装解决方案和专门技术，半导体行业正在不断推动电子系统技术的进步。
