在PCB的制造和设计过程中，可能会出现一种叫做"死铜"的问题。本文将解析死铜在PCB上的含义、成因、对电路性能的影响以及解决方法。


1 n# i# P4 v9 E. |一、什么是PCB上的死铜？

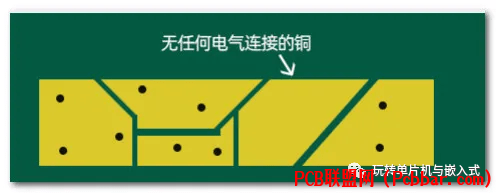

2 N7 |6 G2 T9 {1 V. DPCB上的死铜是指制造或设计PCB时，在铜层上出现的无法通过电流导通的区域。这些区域通常与预期的电路线路不一致，导致电流无法流经或流动受阻。死铜可能是铜层上的实际导电路径未被完全覆盖，也可能是由于不正确的制造过程或设计错误导致的。


  T7 x" l' u3 J0 a& |4 _

' |- C8 g; Z: v3 u
: w! X0 E& Z; j/ \8 k( k# ^$ B二、死铜的成因

2 i3 F  }$ t4 W" \( r6 ^1、制造过程问题
% X) A, L# N+ o; R死铜的主要成因之一是制造过程中的错误。例如，制造PCB时使用的光刻和蚀刻等工艺可能存在缺陷，导致铜层覆盖不完整或被过度腐蚀，从而形成死铜区域。
# o0 t; u2 i3 G! F+ o3 e/ R3 j2、设计问题
不正确的pcb设计也可能导致死铜的出现。设计时忽略或错误布局电路路径、过于密集的布线、错误的规划电源和地线，都可能导致死铜的形成。
: l, t) J3 ^2 J/ P- b3、材料问题
1 e; L9 {8 ]% j* v: v, ?! P7 f; p" S使用低质量的基板材料或涂层材料可能会导致死铜的发生。这些材料的不均匀性或不合适的导电性能可能导致死铜区域的形成。


4 e: z+ i0 r; }/ R7 M& _: F- |" _三、死铜对电路性能的影响
% L; ?! o, y2 ^' @
. L1 k) [/ h: |, D) l# v$ M, g死铜的存在对PCB的性能和可靠性产生重要影响。
1、电流流动受阻
$ G2 R9 o1 M9 @1 a5 h死铜区域的存在阻碍了电流的正常流动。这可能导致电路的不稳定性、功耗增加、信号传输延迟或失真等问题。
1 `, N6 l$ J1 G( O# W( T2、热量问题
; N5 c5 _* _; d9 J+ Q8 p* ~; i由于电流无法在死铜区域流过，这些区域会产生局部热点。长期以来，这可能导致材料热膨胀、焊点松动、甚至损坏元器件的风险。
" I: _9 a5 t" a" @1 R' x3、可靠性下降
死铜区域可能导致可靠性下降。由于电流无法流过死铜区域，这些区域可能在电路工作过程中积累电荷或电压，并对周围的元件产生不良影响。这可能导致电路失效、信号干扰、甚至整个系统崩溃的风险增加。
文章来源：玩转单片机与嵌入式

2 ~& [9 i* i. l/ a
1 w0 S! g" l9 _& }' M" M: f四、解决死铜问题的方法
6 Y7 t6 a2 e  w9 A- ^# N! c
& C* P$ b8 P  ^0 y4 `; T为了解决PCB上的死铜问题，以下是几种常见的解决方法：
- g& ^# o1 d+ t# z+ b1 k4 t1、质量控制和制造流程改进
3 y9 u# D7 X9 S8 _" H制造PCB时，严格的质量控制和制造流程的改进可以减少死铜的发生。这包括使用高质量的材料、合适的工艺和技术，以确保铜层的完整性和覆盖性。
' q$ k1 _2 j8 k9 d2、PCB设计优化
2 g* N6 n' J/ V" a+ Z0 Z+ \正确的PCB设计对于避免死铜问题至关重要。设计人员应该仔细规划电路路径、合理布局元件和布线，确保铜层的完整性和连通性。使用专业的PCB设计软件可以帮助设计人员进行可视化布线和电路优化。
3、测试和检查
在PCB制造和组装过程中进行严格的测试和检查，可以及早发现并修复死铜问题。这包括使用电路测试仪器进行连通性和电阻测试，以及目视检查铜层覆盖的完整性。
4、修复和修补
. y+ R9 f: n9 I. [# u2 S如果在PCB制造或组装后发现死铜问题，可以尝试修复或修补这些区域。使用特殊的导电涂料、焊锡或其他修复技术，可以修复死铜区域，恢复电路的连通性。
+ b* v7 j, z) _4 I, L

4 x/ z# [9 ~: H五、结论

# w4 ]% _: o$ fPCB上的死铜是制造和设计过程中可能出现的问题，可能对电路性能和可靠性产生不良影响。它的成因可以是制造过程问题、设计错误或材料质量问题。然而，通过质量控制、制造流程改进、优化PCB设计、测试和检查以及修复方法，我们可以有效地解决死铜问题，并确保PCB的正常运行和可靠性。
