引言随着芯片架构向着数百个处理核心的多核方向发展,传统的电子网络芯片(ENoCs)在满足不断增加的核心间通信需求方面面临挑战。光子网络芯片(PNoCs)作为一种有前途的替代方案出现,提供了接近光速的信号传播、高带宽密度和低动态功耗等优势。然而,PNoCs也面临自身的挑战。影响PNoCs长期可靠性和能源效率的一个关键问题是微环谐振器(MRs)的电压偏置温度诱导(VBTI)老化,这些MRs是光子链路中的关键组件。, L1 v+ i) ^9 a
, D& u; _* E! J% M# V
本文概述了PNoCs中的VBTI老化效应,解释了其对系统性能和能源效率的影响,并讨论了缓解技术,重点关注4脉冲幅度调制(4-PAM)信号作为一种主动解决方案。
& c" \1 R2 d' e4 \% b0 c
; p. x0 N; k  e5 T3 t% X- ?' G微环谐振器中的VBTI老化机制  l4 @1 [( s, U. t" q
微环谐振器是PNoCs中用作调制器、接收器和开关的紧凑型、波长选择性器件。在硅核中包含一个PN结,在周围的二氧化硅包层中包含一个微加热器。MR的共振波长可以通过操纵PN结的电压偏置来改变自由载流子浓度,或通过操纵微加热器的电压偏置来改变局部温度进行调整。* L- o1 I. T+ u


5 X9 j; R2 t1 o! \9 y

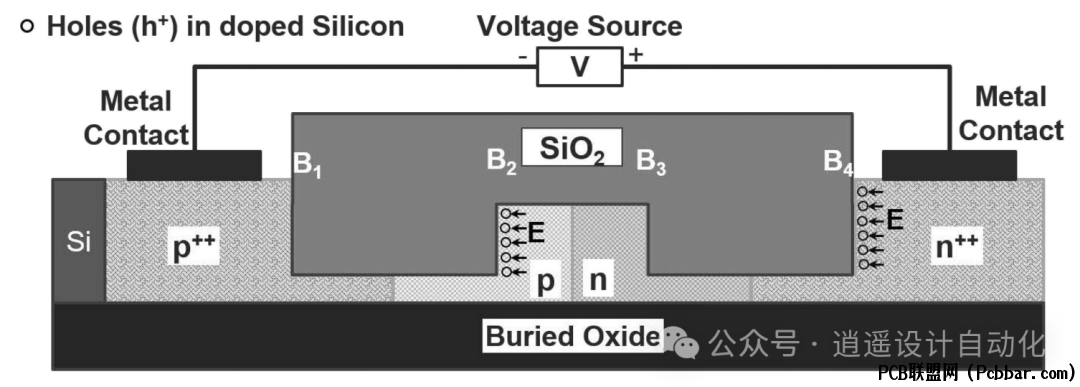

图1:具有PN结的可调谐MR横截面,用于通过电压偏置实现载流子注入和耗尽。
8 y/ g7 a$ k  x) H$ ~7 Z8 M4 e4 m( J" p0 O& x/ P5 z
当在MR的PN结上施加负电压时,会在Si-SiO2界面产生电场。这个电场与热变化相结合,随时间推移导致在这些界面上产生陷阱,类似于MOSFET中的老化过程。这种现象被称为VBTI老化。/ U4 u/ C- p/ F# q! v
7 B- ~9 S; _2 Q( M' r
陷阱生成机制可以用以下化学反应表示:0 Q8 J7 R  B# s

" L' I9 F* _6 v6 E$ H2 F( b+ LSi-H + h+ → Si* + H3 p# `+ [; G6 E* a0 l3 ]

9 l$ w+ H& C5 i其中h+代表MR的Si核中的空穴,Si-H是硅-氢键,Si*是产生的硅悬挂键,作为类似施主的界面陷阱。& m( l* S6 F% o3 c0 z1 J! H- O" Z( _

6 h+ P6 U' r' g, K3 \6 Q4 SVBTI老化对MR特性的影响8 ?/ j4 M% \$ W/ Y2 T6 G
VBTI老化主要通过两种方式影响MR特性:
  • 共振红移:随着界面陷阱增加,MR核心中的空穴浓度减少,导致核心的折射率增加。这导致MR的共振波长发生红移。
  • 共振通带展宽:MR核心与周围环境之间折射率对比度的增加导致光散射损失增加,从而导致MR的Q因子降低(即共振通带宽度增加)。
    7 z1 y  b, A3 M" ^$ R) c1 Q/ G[/ol]
      j  `0 Y8 z  Z9 e- B- s+ j! p! [" T# q* t/ A

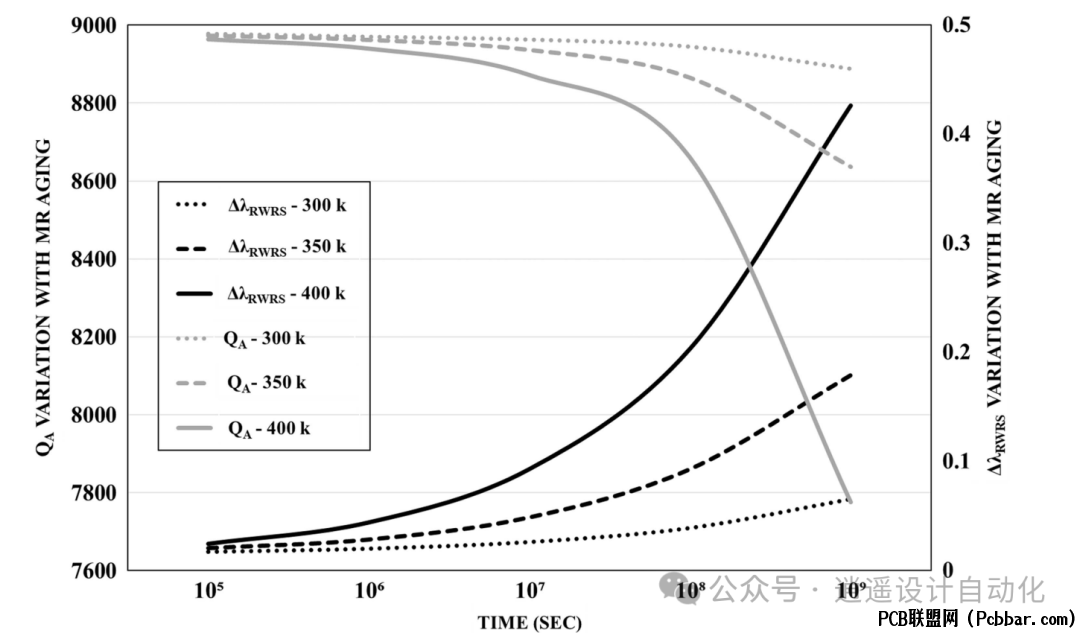

      Y% {. L$ @! d2 k( o9 }图2:在三个工作温度300 K、350 K和400 K下,共振波长红移(ΔλRWRS)和QA随时间的变化。. x4 H. @. V3 k# i

    ; e: S. P; f' ^! R5 W& U* Q


    1 A% |& Z, t; }5 ^0 B  A
    图3:在四个偏置电压-2 V、-4 V、-6 V和-8 V下,QA和共振波长红移(ΔλRWRS)随工作时间的变化。
    6 P0 H! L. j% o- c+ \5 E1 g. ~! L" ?& Q6 t1 M) g& V
    这些图表显示,更高的工作温度和电压偏置水平会加速MRs中的VBTI老化。
    $ t1 p2 g) Y3 y; A# y6 _
    # d; D! N- E9 ]2 O" V  ~6 o9 @VBTI老化对基于DWDM的OOK链路的影响0 N4 u6 f) D6 B& l9 s% x. h
    为了理解VBTI老化对基于密集波分复用(DWDM)的开关键控(OOK)链路的影响,我们需要检查源节点和目标节点的效应。
    $ w0 L' U9 o0 ^# W' ]0 i0 k6 i0 i; _- w! e1 ?1 ~9 _/ Z
    在源节点:
    * Q9 m) I* w& E/ u' d3 q) @+ t

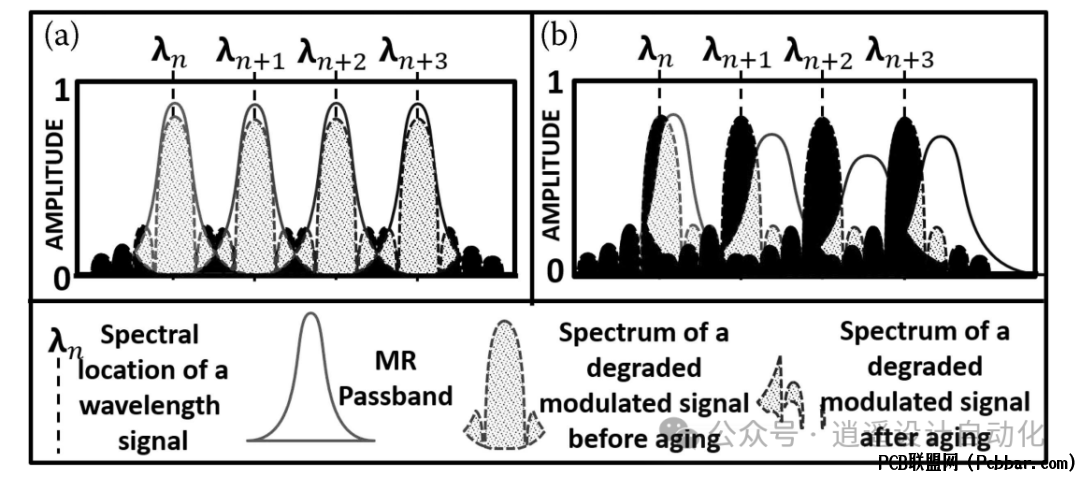

    * L; M7 v4 z) ~, ]7 g) K: P图4说明:频域中示例源节点的图示(a)老化前和(b)老化后。
    0 S9 k+ v4 K1 K! d4 L* k9 A5 E0 V2 r2 N- }
    VBTI老化导致调制器MRs的共振发生红移并增加通带宽度。这导致信号频谱与MRs共振波长之间的不对准,从而导致调制效率降低和互调串扰增加。
    ' Q$ _) f1 C( {8 a
    ( D* `7 z; S& `# f6 G" x% N9 V在目标节点:! ]8 a/ O! D, H& h( J. G" ^


    * S+ J# a3 K/ M3 `: Z6 l& r- m

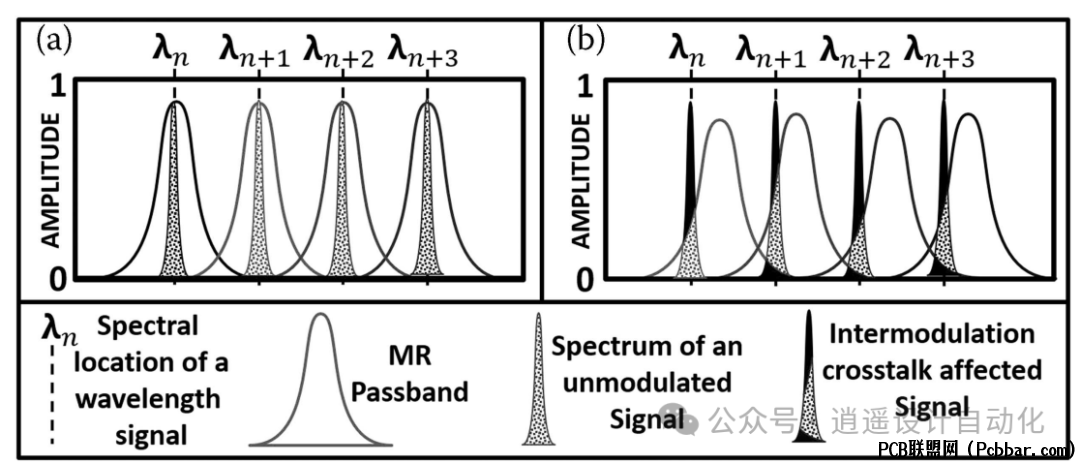

    图5:频域中示例目标节点的图示(a)老化前和(b)老化后。5 \1 e. R' e8 i

    7 y1 t' R, x/ e  y8 i* e$ L老化引起的接收器MRs变化加剧了两种现象:
  • 信号侧带截断:MR通带与信号频谱之间的不完全频谱重叠。
  • 外差串扰:MR通带与相邻非共振信号频谱的部分重叠。
    + z3 N* r5 K& Z& l, _[/ol]
    % q7 Y9 `# Z* G+ f  _这些效应导致信号退化和滤波/接收光信号的平均频谱功率衰减。
    : u1 W: w5 }) }2 W* C; B6 H( i8 l
    , G5 i3 _* j3 b4 l! Q缓解VBTI老化影响
    2 }% }  _. H- q( u  d# y有两种主要方法来缓解VBTI老化影响:反应式和主动式技术。
    , d! C0 p5 f3 _4 s1 x; C" |* [& Q* F9 y: ^
    1. 反应式缓解:; @# \# Y0 p8 n" C2 k. X
  • 局部修整:这种技术可以通过在MRs共振中引入蓝移来抵消老化引起的共振红移。但是,可能会导致MR通带进一步展宽。
  • 串扰缓解技术:先前的工作提出了各种方法,但通常会带来显著的性能和/或面积开销。
      m2 b6 h+ N$ X5 V; s" U. i$ C
    2 d( X1 `! L6 B0 [
    2. 主动缓解:4-PAM信号3 M6 i) D9 w' ?9 E( w
    4-PAM信号作为一种有前途的低开销技术,可主动缓解VBTI老化影响。" L' _% T' u1 t; ~& G1 F9 v+ R

    ! J- ^# h8 x* A& C! z

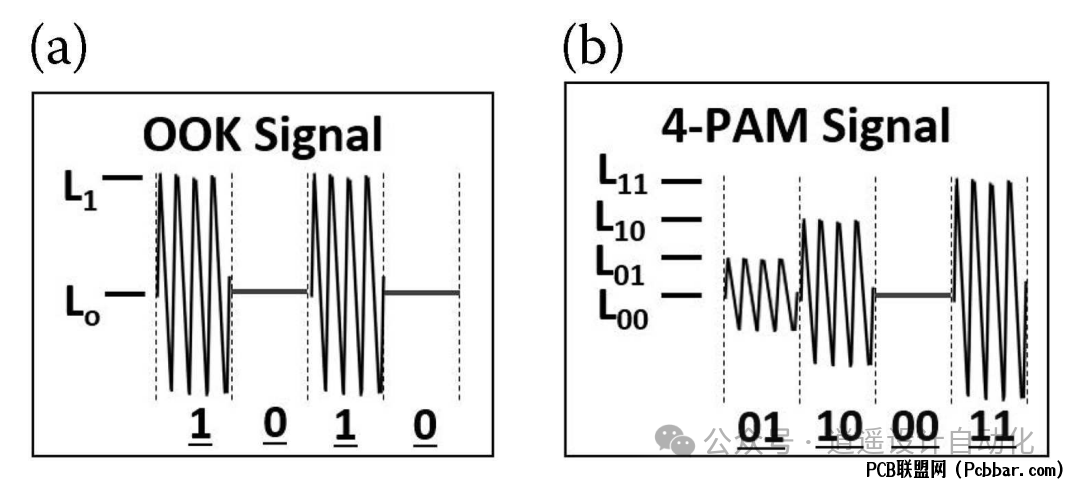

    + k* o  T- O5 i4 R$ q" F: y( r图6:(a)开关键控(OOK)信号方法和(b)四脉冲幅度调制(4-PAM)信号方法的时域表示图示。0 G) M, D  ^. E

    ( ~9 ^' x1 `+ |4-PAM使用四个光传输级别在一个数据符号中表示两位信息,在给定信号波特率的情况下,有效地将带宽翻倍。
    , u6 }) s% |: Y3 r; l& W& |6 H& o: |; u- T
    1 e7 r6 M) `, E) Z! n& m+ d3 Y( t


    , N8 `, [( o2 X1 U/ D
    图7:频域中(a)基于OOK和(b)基于4-PAM的目标节点图示。
    9 y: ?2 e/ W" V" S/ A* [8 d7 l: @9 j4 A) L' O: G7 o3 j
    4-PAM信号在缓解VBTI老化效应方面的主要优势是:
    # k) J4 m) \6 ?! R3 }$ ^8 n; o
  • 更宽的信道间隔:4-PAM允许相邻波长信道之间的信道间隔增加两倍,自然最小化外差串扰。
  • 主动防范串扰:更宽的间隔为VBTI老化引起的MRs共振通带展宽所导致的加剧串扰效应提供了缓冲。, Q6 s# q" {& G- @) K# a, T9 r0 Z
    % ^1 _4 L, a9 Q% i0 I" _
    评估结果6 l# I* N9 Q' }1 b; P
    为了展示4-PAM信号在缓解VBTI老化影响方面的有效性,比较了CLOS PNoC架构的两种变体:CLOS-OOK(使用传统OOK信号)和CLOS-4PAM(使用4-PAM信号)。
      v% ?1 W& t0 f0 G, J4 j# o6 {9 p5 s2 F" Z- q& P3 q  N# o  i

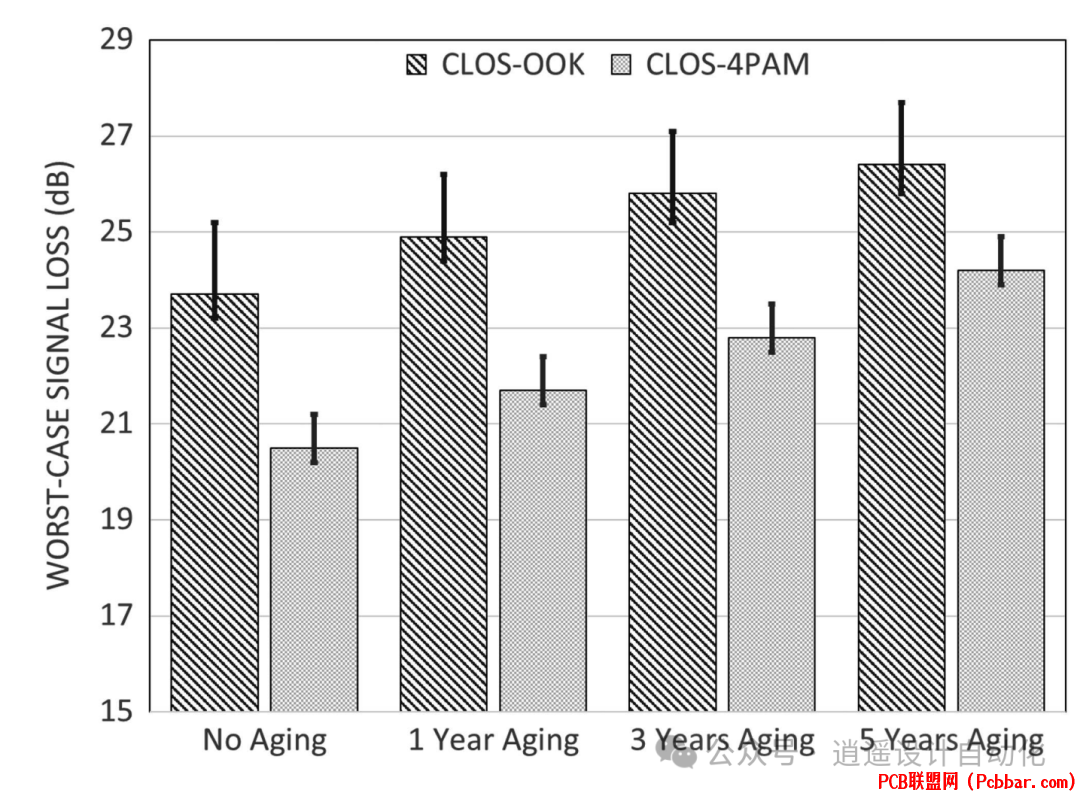

    . g+ U( [5 m# ^% n% i8 C图8:CLOS-OOK和CLOS-4PAM PNoCs在1年、3年和5年老化后在100个PV图上的最坏情况信号功率损失。8 {9 D. r# ?" C" x9 ?; P: ]  [' P
    & N( _, C2 |  [) c. u
    主要观察结果:8 i0 e) j2 v7 L' [, B
  • VBTI老化随时间增加CLOS-OOK和CLOS-4PAM PNoCs的最坏情况信号功率损失。
  • 在老化条件下,CLOS-4PAM PNoC始终表现出比CLOS-OOK PNoC更低的信号功率损失。
    3 x# A2 T8 w# x: F" H

    1 n# X* c1 A9 G5 Z& G1 b- `# z6 x, j# B' j- U% S3 J



    * D5 _( L9 d; ^2 {, x图9:基线CLOS-OOK和CLOS-4PAM PNoCs与经过3年VBTI老化的变体在PARSEC基准测试中考虑100个PV图的每比特能耗(EPB)比较。8 Q" c& W5 @& {  U
    2 {$ A+ y4 a0 o5 @* s  k3 N% [



      a9 ~+ _; X: `图10:基线CLOS-OOK和CLOS-4PAM PNoCs与经过5年VBTI老化的变体在PARSEC基准测试中考虑100个PV图的每比特能耗(EPB)比较。6 J+ t! Z. x  O8 U9 v1 m; c7 V% U8 u9 N4 U2 G

    1 E9 f( y; Q. r8 `这些结果表明:7 r) Q. E. a: S) u
  • VBTI老化增加了CLOS-OOK和CLOS-4PAM PNoCs的每比特能耗(EPB)。
  • 经过3年VBTI老化的CLOS-4PAM PNoC比未经老化的基线CLOS-OOK PNoC实现了5.5%更好的能源效率。. q% x( `* {" H1 {% q
    , F4 @$ h0 |1 V$ z
    结论! n3 M8 I' M) k3 F5 R( s' V$ e5 L; y
    VBTI老化对光子网络芯片的长期可靠性和能源效率构成了重大挑战。通过理解VBTI老化的基本机制和影响,我们可以制定有效的缓解策略。4-PAM信号的使用成为一种有前途的主动解决方案,即使在多年老化后,仍能提供比传统基于OOK的架构更好的能源效率。随着我们继续推动多核芯片设计的边界,解决VBTI老化等可靠性挑战对于光互连技术的广泛采用将至为重要。
