引言
在人工智能（AI）时代，计算需求正在突破传统数据中心的极限。本文旨在帮助读者了解NVIDIA开发的前沿冷却技术，以应对这些前所未有的挑战[1]。
. V# D# h5 t) D4 U! T, k3 H4 F% e
先进冷却技术的需求
7 y- f7 n3 _3 R  v) K6 v- e& Y' L5 [随着AI模型日益复杂和庞大，对计算能力的需求急剧增加。多GPU集群的AI工厂正成为生产AI工具的未来。让我们来看看NVIDIA的AI工厂是如何快速发展的：
. }$ ]( z* g9 ?$ o

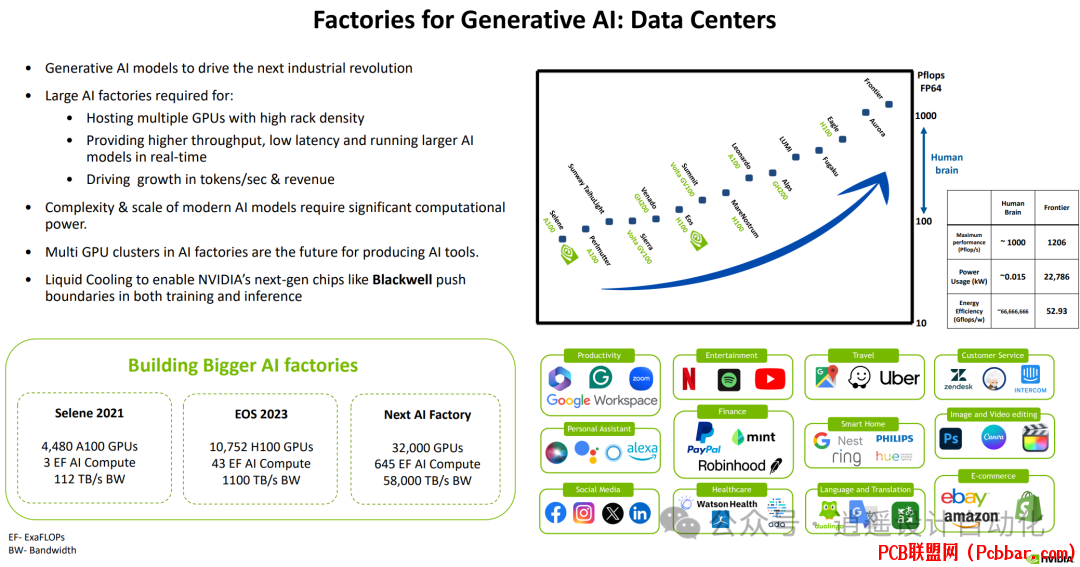

图1：NVIDIA AI工厂的发展历程，从2021年的Selene（4,480个A100 GPU）到预计的下一代AI工厂（32,000个GPU，645 ExaFLOPs AI计算能力）。
, H2 m# N3 {7 }; t/ P; }
这些AI工厂正在推动训练和推理能力的极限。然而，强大的计算能力也意味着巨大的热量产生，因此需要先进的冷却解决方案来维持最佳性能和效率。

4 s) c2 q, N% K, v6 D# o6 d数据中心冷却技术：解决方案谱系
为满足不同数据中心设置的需求，NVIDIA开发了一系列冷却技术，从传统的空气冷却到尖端的液体冷却系统。让我们探索这些冷却技术：

0 k: v/ W6 C5 i* y" ]$ Q' }1. 空气冷却
  I! \) Z8 `2 _. X空气冷却仍然是低密度到中密度机架的可行选择。空气冷却有几种方法：
a) CRAH/CRAC空气冷却：

适用于低密度机架的房间级冷却

空气吸收的热量通过CRAH传递到设施冷却水

使用架空或实心地板

实施冷通道或热通道隔离


: ~: I* h. g" v

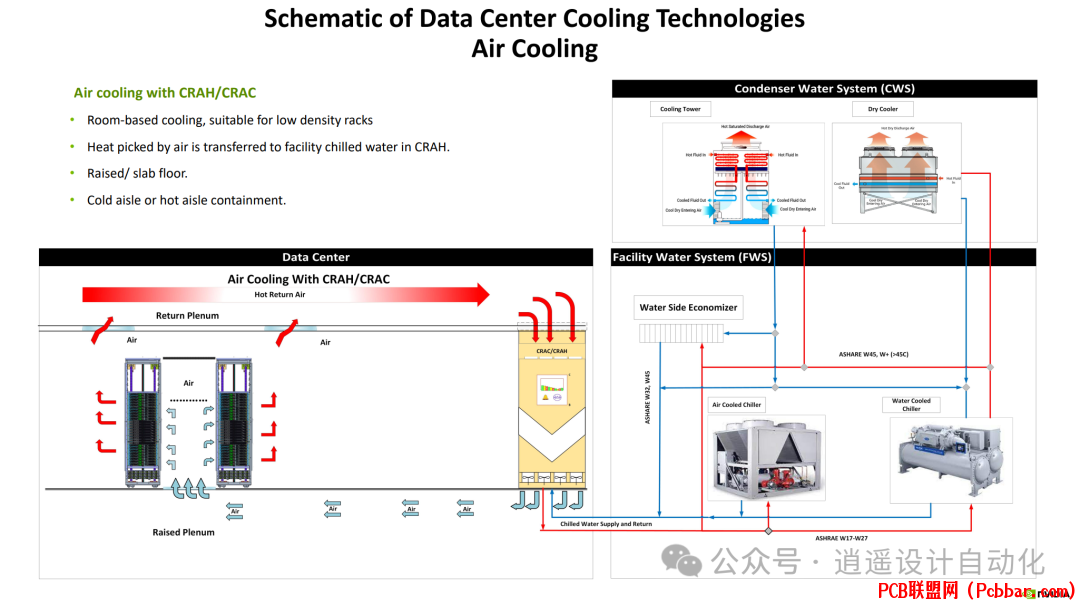

, `8 @6 F' t1 V6 P* h图2：展示使用CRAH/CRAC单元的空气冷却设置，显示了气流模式和系统的关键组件。

b) 行间冷却器空气冷却：
4 g' u1 z) e! }1 c/ j

适用于中密度机架的通道级冷却

热量通过行间冷却器和CRAH单元传递到设施冷却水

可使用架空或实心地板

实施冷通道或热通道隔离
# W% [% n4 Q' C- v* G1 x4 R
" U; {' x! }# |& N' B! C6 S% gc) 后门热交换器（RDHX）空气冷却：
; b5 [# ~7 k0 I" y$ a0 Y8 }3 C1 ]' C

适用于中密度机架的机架级局部冷却

空气吸收的热量通过RDHX传递到设施冷却水

可独立使用或与CRAH单元配合使用作为辅助冷却

$ I# [2 [6 g9 C9 G! q! f5 E2. 混合空气和液体冷却
随着数据中心密度增加，结合空气和液体冷却的混合解决方案变得更具吸引力：
a) 液体到空气侧车（L2A）液体冷却：

适用于高密度机架的通道级空气/液体混合冷却

适合传统空气冷却数据中心的空气辅助液体冷却

无需额外的液体冷却基础设施

过渡性解决方案，冷却能力有限
* X8 l6 z' R5 x% M6 p2 g: a1 I& H
5 X- R& _: E. T' F. P, S
% m8 s' j2 A  J' X

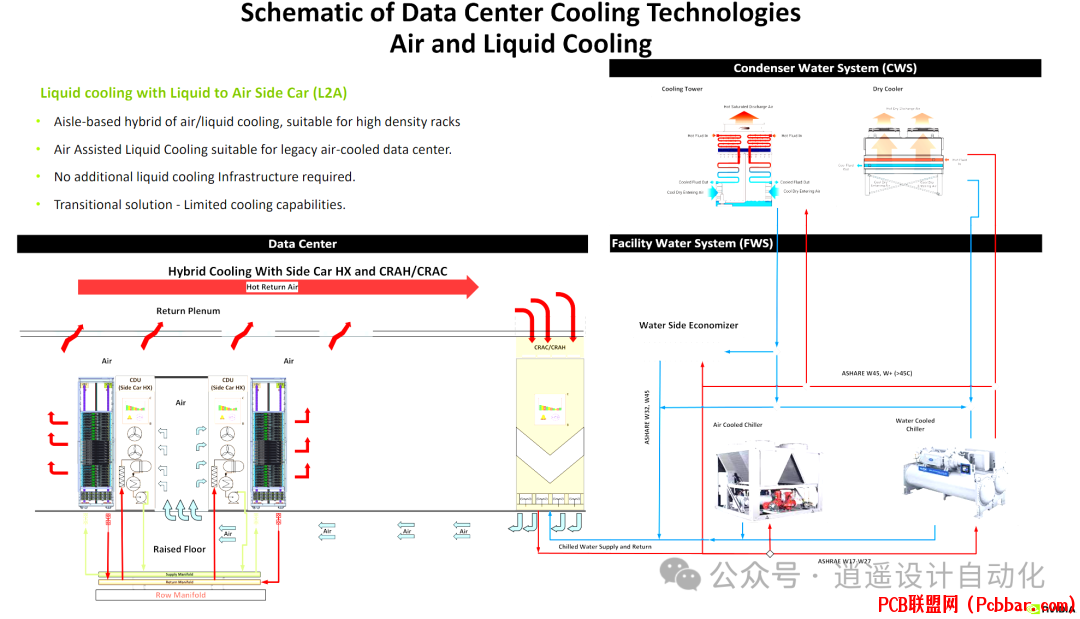

图3：液体到to Air Side Car（L2A）冷却设置，演示了如何与现有的空气冷却基础设施集成。

% U, G7 y% y: ~; b' tb) 液体到液体CDU（L2L）液体冷却：
; L$ j) `6 K5 y

适用于高密度机架的通道级空气/液体混合冷却

行级冷却分配单元可在紧凑的CDU单元中移除兆瓦级IT热量

需要额外的液体冷却基础设施

过渡性解决方案，单相液体冷却的极限

3. 直接芯片液体冷却
  W0 A3 c1 s& F7 L2 y+ }0 J) ^2 f+ E对于最高密度的机架和最苛刻的冷却需求，直接芯片液体冷却提供了最高效的解决方案：
- Z0 ^9 n9 d" L) C

液体到液体冷却分配单元在紧凑空间内提供约2MW冷却

在2.75倍小的空间内产生6.5倍于CRAH的冷却能力

功耗约为名义冷却能力的1%
  l* v- {5 }8 w
0 N+ ~" {! S3 [! Z) b9 s
9 s7 p6 t3 m5 K8 F

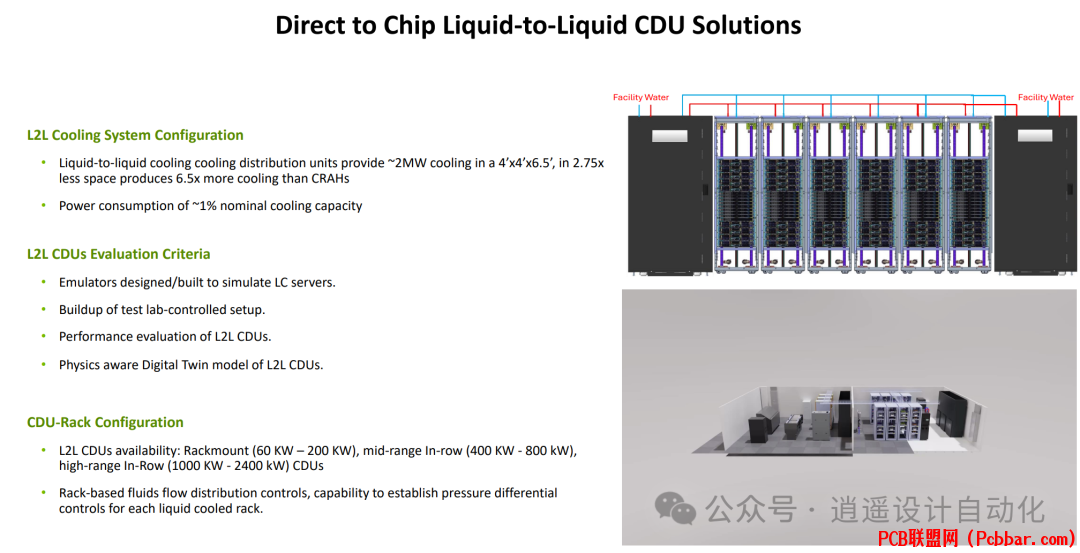

6 U6 b/ E6 f/ ~5 X3 x/ L图4：Direct to Chip Liquid-to-Liquid CDU Solutions

冷却解决方案的评估和优化
为确保这些冷却解决方案的有效性，NVIDIA采用了一系列评估标准和建模技术：
! ?3 N* b) J" m6 {1. L2A CDU评估：

设计和构建模拟液冷服务器的仿真器

建立受控实验室环境

根据产品要求进行性能评估

使用CFD/FNM（计算流体动力学/流网络建模）构建数字孪生

4 T# F6 J/ E/ Y% H7 o3 y2. L2L CDU评估：

设计和构建模拟液冷服务器的仿真器

建立受控实验室设置

评估L2L CDU的性能

构建L2L CDU的物理感知数字孪生模型
( L7 G% C8 }* i  ^$ k! J$ i1 Y
$ U3 W6 A' U, u2 D" ~. Z$ F  X3. 液冷数据中心的Omniverse数字孪生：
& q8 `1 B$ r' q2 N: f3 s9 j' A+ DNVIDIA利用其Omniverse平台创建液冷数据中心的全面数字孪生。这允许：

AI加速的数据中心设计和优化

热流体动力学的实时推理

虚拟测试环境

预测性故障维护

能源使用预测和碳足迹减少
/ W) b( U/ E: P- |7 B! X

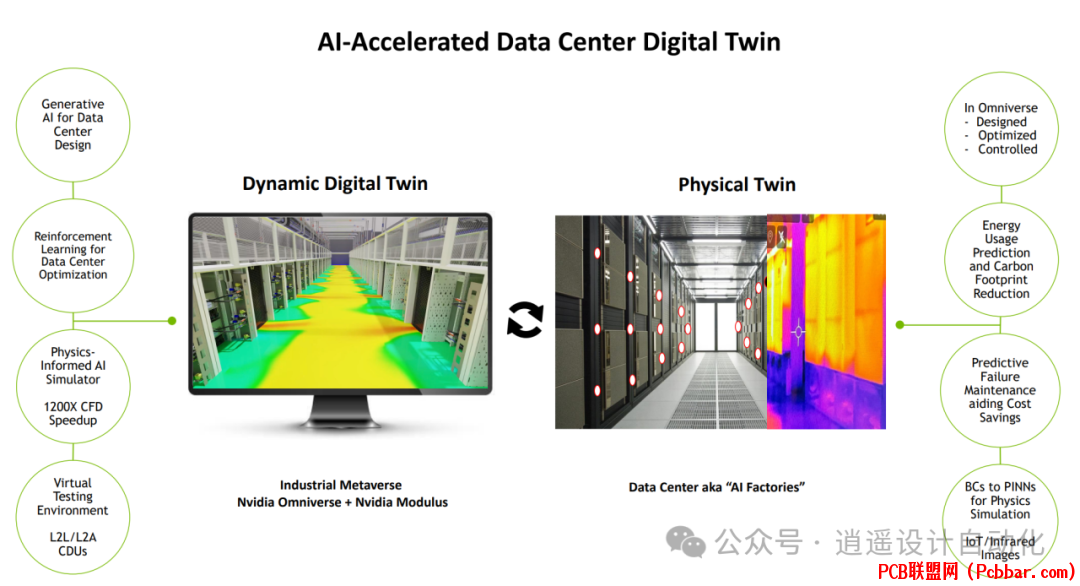

图5：AI加速数据中心数字孪生，展示了如何整合各种技术以实现全面的数据中心建模和优化。

研究重点领域
为继续推进冷却技术，NVIDIA正在几个关键领域进行研究：
  F3 L! W4 P" w- H6 V& @" _7 l' c1. 次级流体、腐蚀和侵蚀研究：
$ H* @* b+ @% t% _9 H

评估多种冷却液的热性能

使用ASTM-D1384和D8040标准进行腐蚀测试

分析冷却液中的生物生长

进行侵蚀研究，确定ASHRAE侵蚀流体速度限制的适用性

# ^& r1 c$ }4 A2. 机架功率密度与DLC冷却技术路线图：
, p; n2 b' E! _0 C. j( d

分析热限制和机械限制

将冷却技术映射到功率密度范围

探索超高密度机架的先进冷却技术

3. 数据中心效率和总拥有成本（TCO）分析：

比较空气冷却与混合空气和液体冷却

分析能源效率和总拥有成本（TCO）

评估可持续性策略

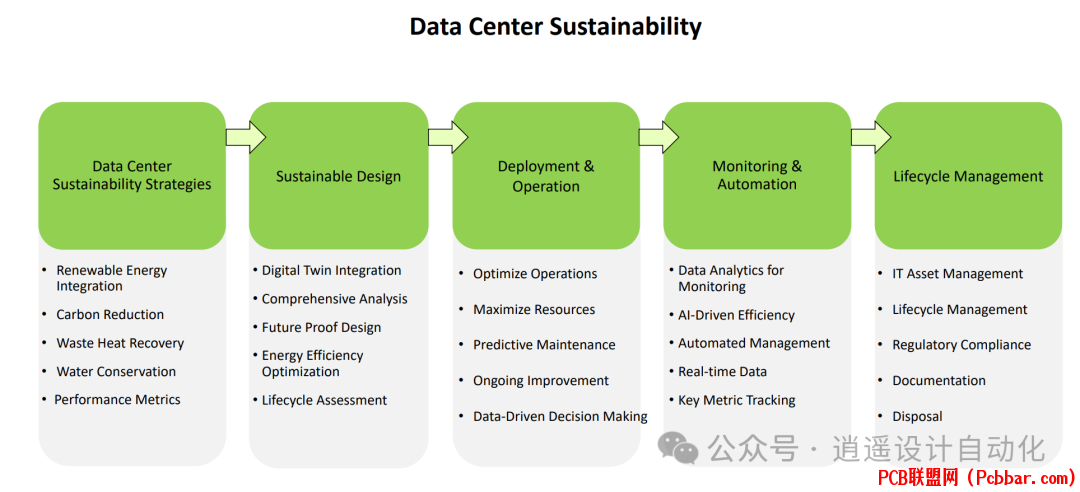

图6：NVIDIA全面的数据中心可持续性方法，涵盖了可持续设计、部署和运营、监控和自动化以及生命周期管理等方面。

- I  m0 a1 X! _; e4. 废热回收：
! e! ^. G. U2 O, C

开发原型，从废热回收单元（WHRU）生成电力

探索从液冷机架回收废热的可能性

与研究中心合作优化废热利用

5. ARPA-E COOLERCHIPS项目：OMNICOOL
NVIDIA正参与美国能源部的ARPA-E COOLERCHIPS项目，专注于高效可靠的数据中心冷却。OMNICOOL项目目标包括：
4 Z9 N* J( ?+ E4 t& y2 k

使用混合D2C两相和单相浸没冷却系统提高能源效率（目标：PUE

提高功率密度挑战（目标：>160 kW/机架）

克服地理位置和天气限制（目标：适合ISO 40'集装箱，环境温度≥40 °C）

强调环境影响和可持续性（目标：GWP
$ C/ i- W  ?9 @. U  ?6 L: K
3 Y6 y% l4 Y* z7 n& \" t该项目包含几项创新：
6 E+ w7 k- {7 E6 m( h5 I' G8 J1 y

创新的两相多孔金属冷板技术

用于紧凑型自由冷却器的非正交、互锁线圈阵列

机架内分布式泵送和流分离系统

利用分层架构的多尺度流分配系统
8 H; [3 A( t9 V& G9 K1 M
结论
随着继续推动AI和加速计算的边界，冷却技术在实现下一代高性能数据中心中发挥着关键作用。NVIDIA全面的冷却解决方案方法，从空气冷却到先进的液体冷却系统，确保数据中心能够满足AI工作负载日益增长的需求，同时保持效率和可持续性。
5 X9 ?- m3 n% W* y
通过利用数字孪生、AI驱动优化和创新冷却设计等前沿技术，NVIDIA正在为数据中心冷却的未来奠定基础。展望未来，对可持续性、能源效率和适应性的关注将成为应对明天AI工厂挑战的关键。

计算效率和性能的提升之路仍在继续，冷却技术将与之同步发展。通过保持在这些发展的前沿，数据中心运营商和AI研究人员可以确保拥有必要的基础设施，以推动人工智能和高性能计算的下一波创新。
