引言
5 i, o7 w$ y1 bNVIDIA Blackwell平台代表了生成式AI和加速计算领域的重大进步。本文将討論Blackwell平台的关键组件和创新，展示其如何应对AI工作负载的不断增长需求，并推动计算能力的极限[1]。

NVIDIA Blackwell平台简介
' k( m5 f& c  {- hBlackwell平台是NVIDIA最新推出的数据中心规模架构，旨在应对日益复杂的AI模型和加速计算任务带来的挑战。该平台的核心组件包括：
  I- r) c) F5 G% Z% z2 E

Blackwell GPU

Grace CPU

NVSwitch芯片

BlueField-3

ConnectX-7和ConnectX-8

Spectrum-4和Quantum-3网络解决方案

5 D& H' D7 [' T' J4 ?


图1：NVIDIA Blackwell平台组件，包括Blackwell GPU、Grace CPU、NVSwitch芯片、BlueField-3和网络解决方案。

& U% p5 ^& _# r' Q; G+ a这些组件协同工作，为AI和高性能计算工作负载提供全面的解决方案。该平台建立在NVIDIA开发CUDA-X库的丰富经验基础上，这些库优化了各种应用领域的性能。


Blackwell GPU：AI计算的新时代
: k- c* o1 a, ~+ CBlackwell GPU是Blackwell平台的核心，这项工程奇迹推动了AI计算的可能性边界。
/ ?" h' t9 u) B" A6 k+ s3 r$ V

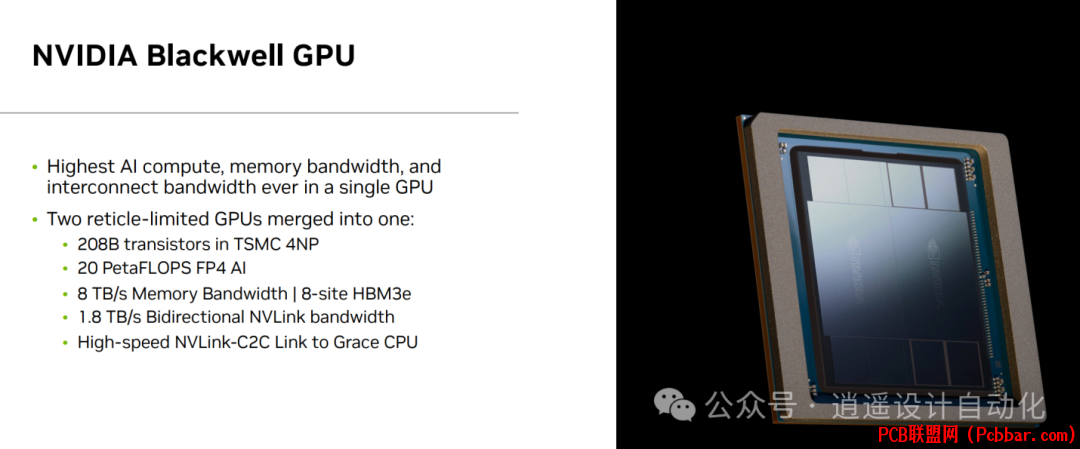

5 g! q; ]! J5 H. V- O1 e; c图2：NVIDIA Blackwell GPU，展示其主要特性和功能。

Blackwell GPU的主要特点包括：
( }9 H3 g1 z* e1 o2 t' X

使用台积电4NP工艺制造的2080亿晶体管

20 PetaFLOPS FP4 AI性能

8 TB/s内存带宽，采用8位HBM3e

1.8 TB/s双向NVLink带宽

与Grace CPU的高速NVLink-C2C连接

Blackwell GPU相比其前代产品有显着进步，提供更强大的AI计算能力、内存带宽和互连能力。
' k9 ~- I+ d3 i9 w0 R$ M

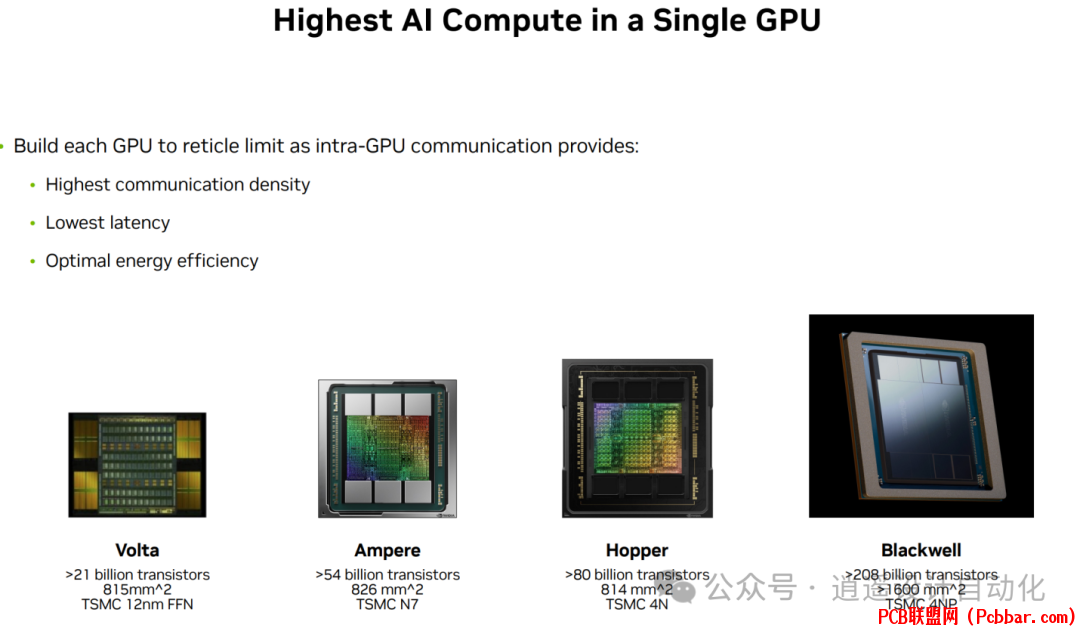

图3：从Volta到Blackwell的NVIDIA GPU演进，展示晶体管数量和芯片面积的增加。

Blackwell GPU的一项关键创新是NVIDIA高带宽接口（NV-HBI），在单边提供10 TB/s的双向带宽。这个接口允许创建具有全面性能的统一GPU，不牺牲速度或效率。
" M/ A, X& g& N9 ]
8 n/ Y$ [0 D  ^4 ^NVIDIA GB200 Grace Blackwell超级芯片
8 H/ L7 z/ x: \6 F' Q# ?GB200 Grace Blackwell超级芯片将Grace CPU和Blackwell GPU的性能结合在一个封装中，为AI工作负载提供无与伦比的性能。

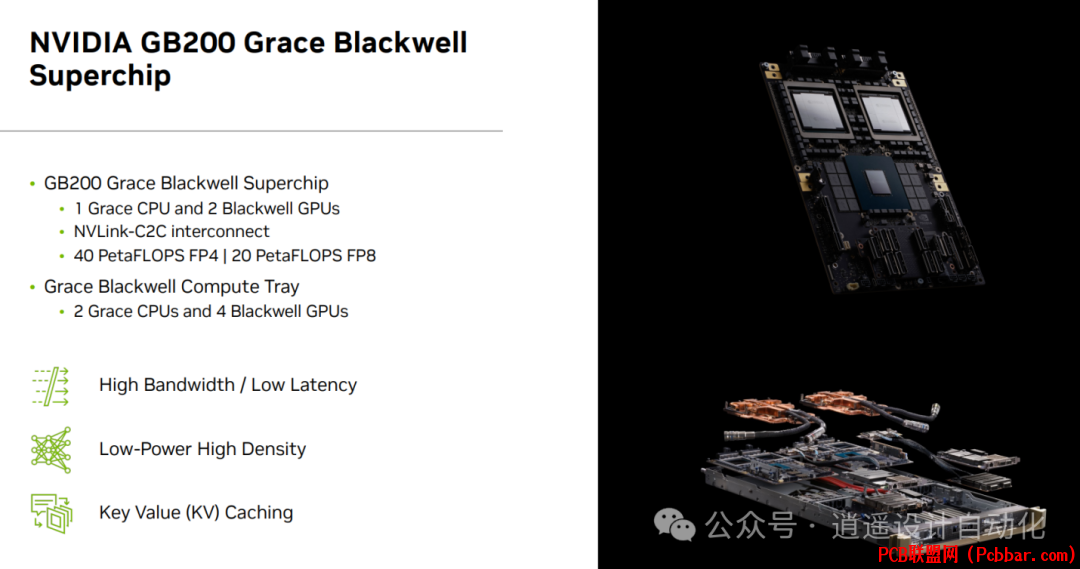

图4：GB200 Grace Blackwell超级芯片，展示Grace CPU和Blackwell GPU的集成。

GB200 Grace Blackwell超级芯片的主要特点包括：
3 S3 ^- ?% A+ z& i8 K% G# c2 ]

1个Grace CPU和2个Blackwell GPU

NVLink-C2C互连

40 PetaFLOPS FP4 | 20 PetaFLOPS FP8性能

高带宽和低延迟通信

针对AI工作负载中的键值（KV）缓存进行了优化
8 H/ L) J# _& J9 J$ n/ p
+ u. U% x, l2 b6 G0 \( {* `. M# ^NVIDIA Quasar量化系统：实现低精度AI
% A" ^( \& e' N9 X2 O* U' x" xBlackwell平台引入了NVIDIA Quasar量化系统，实现低精度AI计算而不牺牲准确性。该系统解决了与低精度计算相关的几个挑战：

精度损失

非均匀层敏感性

窄动态范围

量化噪声


图5：NVIDIA Quasar量化系统，说明组件和研究领域。
/ E- k* n+ z: e. W5 D3 Q! p& X
4 T! q1 j" ]2 VQuasar量化系统包括几个关键组件：

Transformer引擎：硬件和软件优化

库：TensorRT、TensorRT-LLM、Megatron-Core、cuDNN等

低精度数值算法：基于敏感度的层选择、动态范围正则化等
4 K7 b( z$ O- z  j# x[/ol]
3 c6 v% D! i( z, z& W' yBlackwell GPU最显著的创新之一是第5代Tensor Core，引入了新的微张量缩放FP格式，包括FP4和FP6。



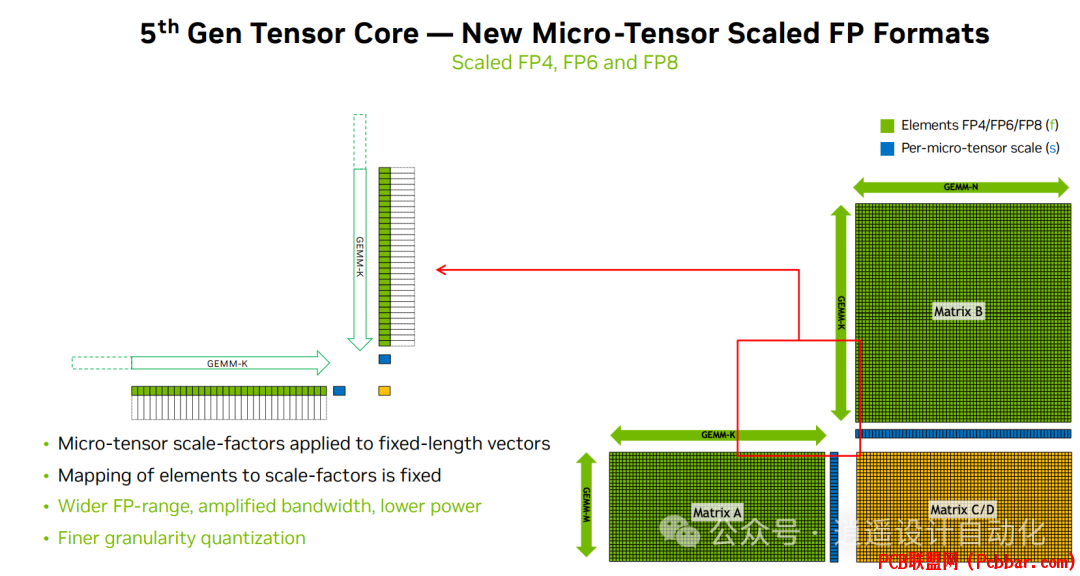

图6：第5代Tensor Core支持的FP格式总结，比较Hopper和Blackwell的性能。
/ Y7 R1 W/ R: S, v, X. ^0 \
6 s4 B# Q5 K; Q( o# ]8 t5 F, }$ _这些新格式提供了几个优势：

更宽的FP范围

放大的带宽

更低的功耗

更精细的量化粒度
; Z8 k' J  c( S! [5 O9 W. G
8 t! k, S+ x, {7 \4 Z& u2 i4 G, G: k& {Quasar量化系统的有效性通过令人印象深刻的FP4推理准确性结果得到证明：

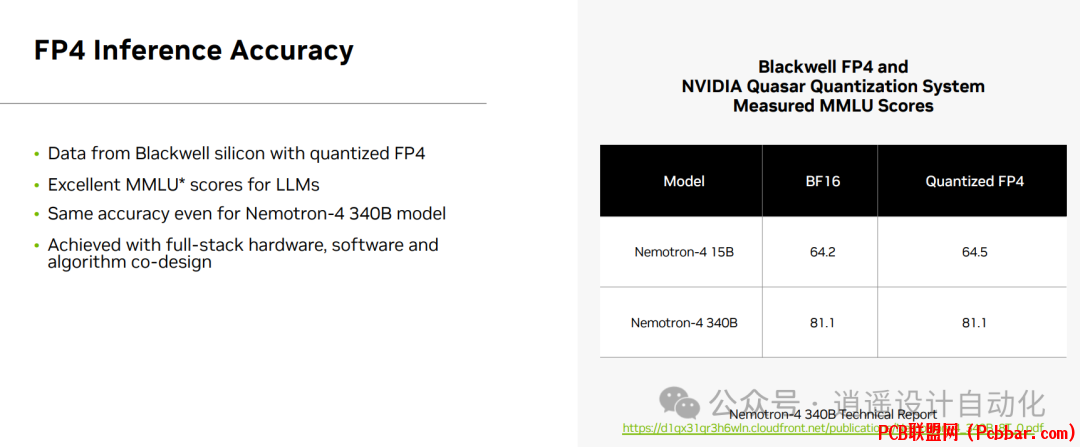

$ V2 _! k# Q' B) C) `图7：各种模型的FP4推理准确性结果，比较BF16和量化FP4性能。

( F% B, Z# Z# R9 `/ F7 q这些结果表明，即使是像Nemotron-4 340B这样的大型语言模型，使用量化FP4也能达到出色的MMLU（大规模多任务语言理解）分数，匹配甚至略微超过BF16模型的性能。
( c* P: \/ \0 f$ n. v9 c! q- O
AI网络：端到端性能和功率扩展
随着AI模型规模和复杂性的指数级增长，对大规模多GPU推理的需求变得越来越重要。Blackwell平台通过先进的网络解决方案应对这一挑战。
9 m+ h( R; d  _0 j5 D. o  `


3 n. z+ U2 H+ K8 D& Z/ E# ?4 e图8：AI模型规模随时间的增长，说明参数数量的指数级增加。
" s- S" D* [1 Z' k7 J1 n  k/ v
为满足这些不断增长的模型需求，NVIDIA开发了世界级的NVLink PHY性能：
* B; O0 I( s1 Y7 w* K( |

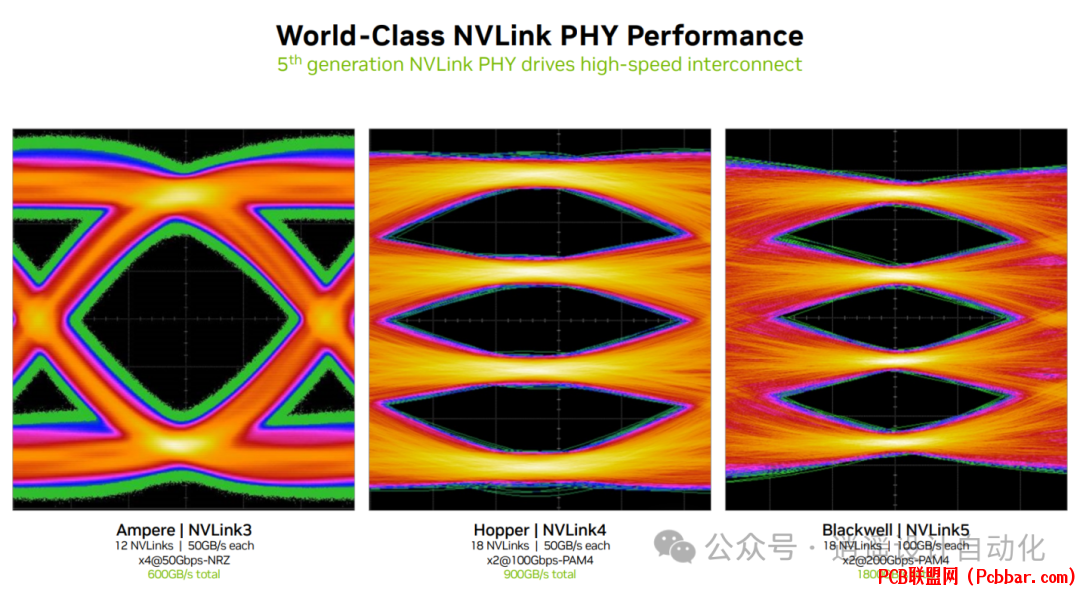

+ |7 R7 B6 _: e# u1 v) S, }3 l图9：从Ampere到Blackwell的NVLink性能演进，展示带宽和链路速度的增加。

  Q* `& T7 I( @1 o1 W6 N( ~1 rBlackwell平台引入了第5代NVLink PHY，通过18个NVLink提供1800GB/s的总带宽，每个NVLink能力达到100GB/s。
) D6 ~% V" h; K6 j
' _9 U; K7 c1 a, }, t& _) |网络解决方案的另一个关键组件是第4代NVLink Switch Chip和NVLink Switch Tray：
/ |% {( c/ t; G

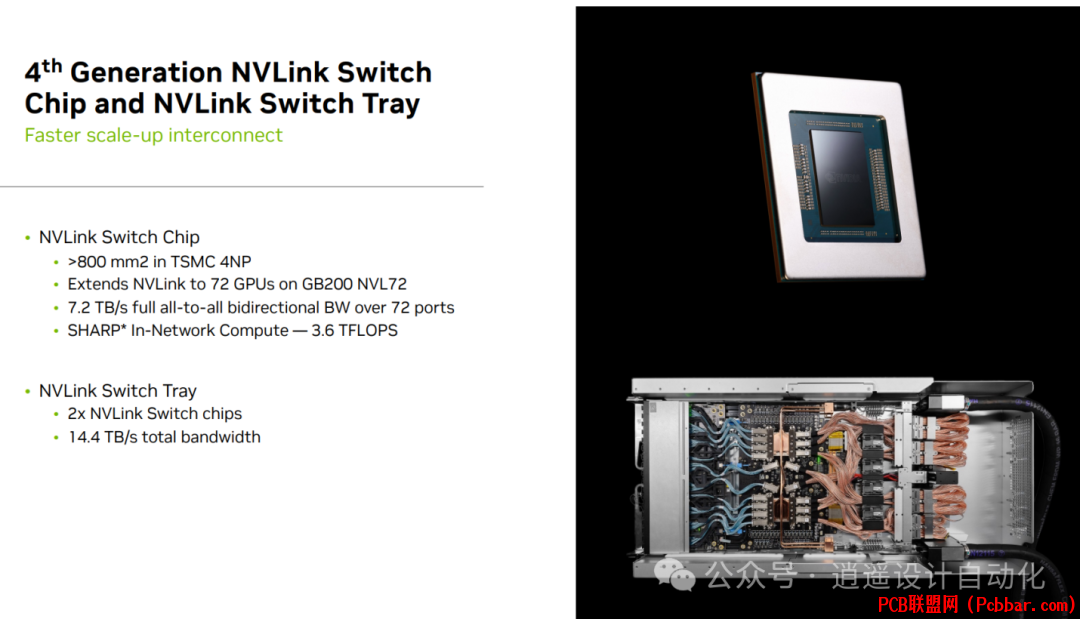

6 r$ n) N( e* b4 e! ~图10：第4代NVLink Switch Chip和NVLink Switch Tray，突出显示主要特性和功能。
' G% ]) }" `5 ~
NVLink交换芯片的主要特点包括：

台积电4NP工艺中>800 mm2的芯片面积

在GB200 NVL72上将NVLink扩展到72个GPU

通过72个端口实现7.2 TB/s全双向带宽

SHARP（可扩展分层聚合和规约协议）网内计算，3.6 TFLOPS性能
5 P; J. k- t$ ?8 l% r; F
$ i" o$ G& @& ^NVLink交换托盘包含两个NVLink交换芯片，提供总计14.4 TB/s的带宽。

7 P( e4 R: g2 L: r" `. AGB200 NVL72和NVL36：新的计算单元
Blackwell平台引入了两种强大的配置：GB200 NVL72和GB200 NVL36，在单个机架中提供前所未有的计算能力。
) H; P) q; G# q3 V+ w

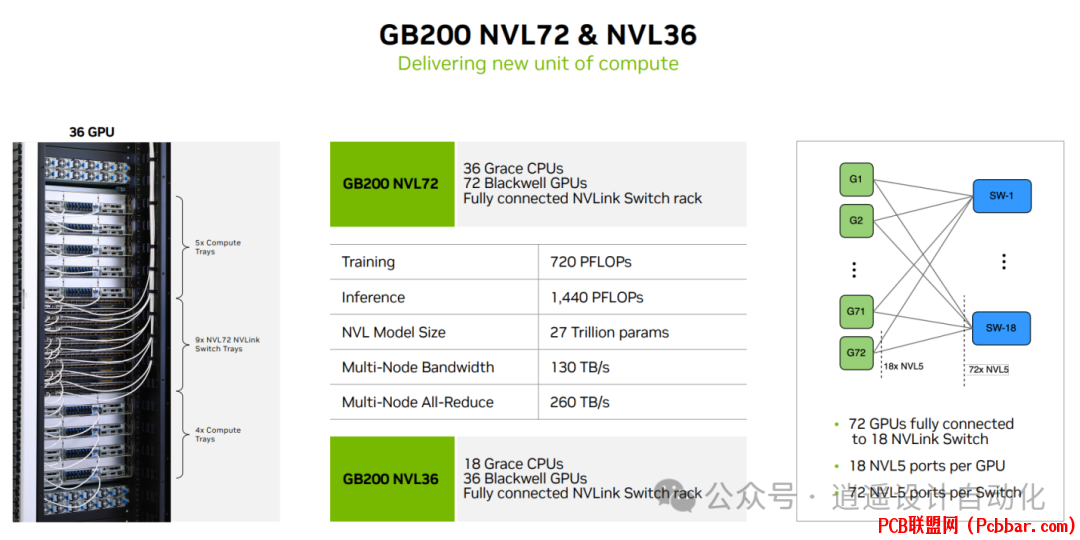

图11：GB200 NVL72和NVL36配置，展示每种设置中的GPU、CPU和NVLink交换托盘数量。
5 s: {+ N% O* B" W
GB200 NVL72配置提供：
% e6 M* @2 G# i7 s" q

36个Grace CPU

72个Blackwell GPU

9个NVL72 NVLink交换托盘

720 PFLOPs的训练性能

1,440 PFLOPs的推理性能

支持27万亿参数的NVL模型大小

130 TB/s的多节点带宽

260 TB/s的多节点全规约
& r5 c1 M5 ?* a2 `9 x4 `  |
这种配置能够高效扩展大型AI模型，包括具有1.8T参数的GPT专家混合（MoE）等万亿参数架构。
7 i* y, D. G7 o- o0 O

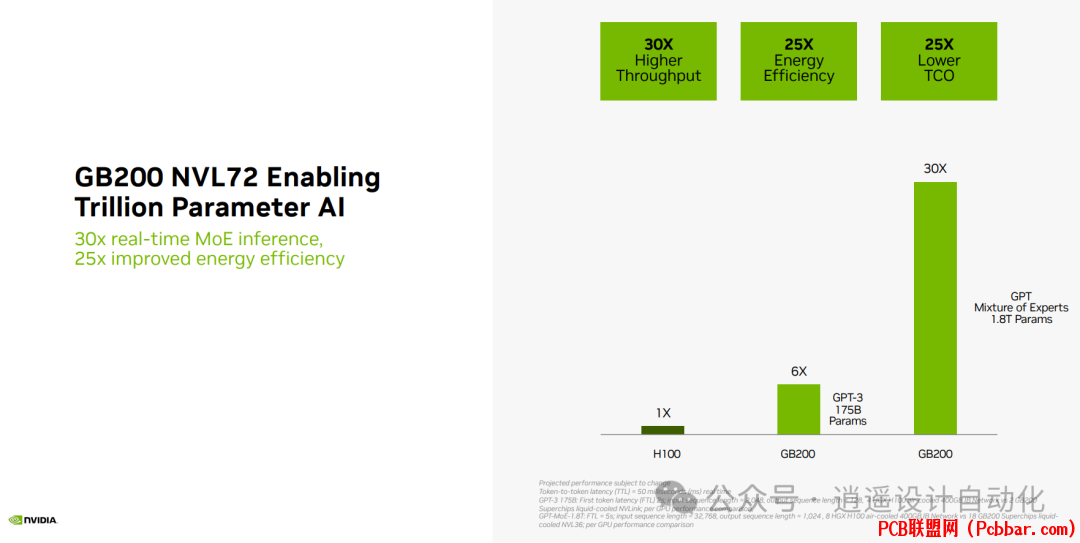

' _. H4 J, Q# C& i$ y图12：GB200 NVL72在万亿参数AI模型上的性能比较，展示吞吐量和能效的改进。

4 _  W6 A  P! q2 T6 H- ]GB200 NVL72配置展示了令人印象深刻的性能提升：

与前代相比，吞吐量提高30倍

能效提升25倍

总拥有成本（TCO）降低25倍

结论：AI和加速计算的未来
NVIDIA Blackwell平台代表了AI和加速计算领域的重大进步。通过解决不断增长的模型规模、计算需求增加以及高效网络需求的挑战，Blackwell为性能和效率设立了新标准。
. u( M% O' t: W! e( a  a9 N

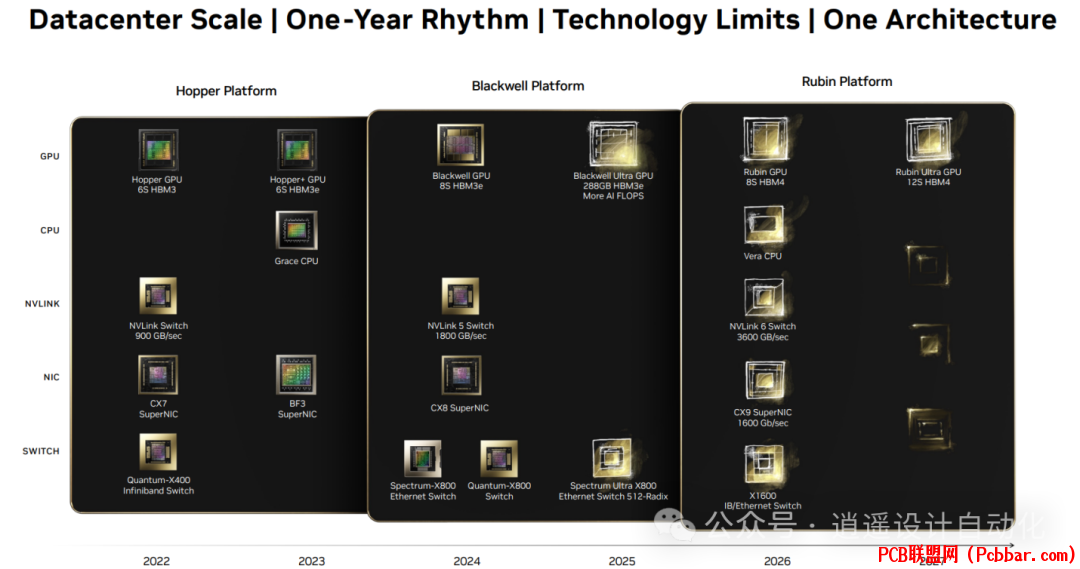

6 [/ ]- W; z1 @1 U$ }9 b6 \图13：NVIDIA数据中心规模架构的路线图，展示从Hopper到Blackwell及未来的演进。

Blackwell平台的主要成就包括：

全栈、数据中心规模平台，涵盖GPU、CPU、NVSwitch、DPU、NIC和网络交换机

NVIDIA Quasar量化系统实现低精度AI而不牺牲准确性

实时万亿参数LLM推理性能提升超过一个数量级

AI训练、推理和加速计算的性能和功耗显著改善

通过提供必要的计算能力、内存带宽和网络能力，Blackwell使研究人员、开发人员和企业能够解决日益复杂的问题，在人工智能和高性能计算领域开启新的可能性。

! j  V# B7 J" c  Y  H1 @7 e3 _参考文献
[1] Tirumala and R. Wong, "NVIDIA Blackwell Platform: Advancing Generative AI and Accelerated Computing," Hot Chips: A Symposium on High Performance Chips, 2024.
" T5 J8 l( s0 D- Q5 a4 C7 C
+ a0 z( W0 T' y6 \- END -
