引言
( f: n5 o' G' y/ O在EE World的一次独家采访中，GlobalFoundries的Anthony Yu深入探讨了数据传输技术的快速发展，特别聚焦于光电共封装和硅基光电子。随着人工智能和大型语言模型推动数据需求激增，半导体行业面临着提高数据速率同时保持可靠性的新挑战。
6 ]2 E n8 L3 k) ?1 y9 k# I, ~" \" B1 B
) x/ A& z1 L' `- D6 ]# o* X
U6 |7 M3 E8 d: E7 vYu首先强调了过去一年行业发生的重大变化。人工智能和大型语言模型（LLMs）的兴起创造了前所未有的数据处理和传输需求。在2024年光纤通信大会（OFC）上，业内专业人士普遍感到迫切需要应对Yu所说的"即将到来的数据海啸"。. o \8 Y9 S6 j- ]+ Q
2 K: z) u% S! O
-数据需求的激增主要由LLMs日益增加的复杂性驱动。Yu指出，像GPT-4这样的模型估计有超过1.8万亿个参数，需要海量的计算能力和数据传输能力。为了说明这一点，有预测认为到2028年，数据中心投资将以24%的复合年增长率增长。7 d$ k, M; [# { c: U: t' [2 A+ `
+ d% W2 j, x1 M& S# P
目前，数据中心依赖可插拔光模块连接服务器和网络交换机。这些模块通常安装在服务器刀片的面板上，在发生故障时易于更换。訪談中提到的OSFP和QSFP-DD光模块在当前数据中心配置中常见。% a) ?/ c5 K7 P( q8 ^# T# |4 S( X5 N" A
. F% ~) a% r: ~/ s ^& c X
3 e0 r! }+ `% t% J. A
图1：OSFP和QSFP-DD光模块。这些在当前数据中心配置中常用于高速数据传输。
: b; r# t! G& f9 S4 b
% V4 T+ E b- a随着数据速率超过每通道224 Gb/秒，从面板到板上交换ASIC的长电气连接开始出现信号完整性问题。Yu解释说，行业此前在较低速度下通过将光收发器的电缆连接切换到更靠近ASIC的点来缓解这些问题。虽然这种方法有所帮助，但铜链接对于人工智能和LLM应用所需的速度来说仍然太长，无法保持信号完整性。 c z3 l* @# }9 l# V/ W
3 y k- ~0 T0 y# {) t7 V为了解决这些限制，行业正在向光电共封装发展。这种创新方法将光引擎和交换硅集成到同一基板上，消除了信号需要穿越PCB的需求。光电共封装利用硅基光电子技术，直接在器件上移动光，进一步减少电信号必须传输的距离。) n F g5 [$ F7 l
$ s: F. I' m3 n! AYu阐述了光电共封装的概念："与在面板前部有一个通过铜连接连接到ASIC的可插拔收发器不同，光电共封装将光学部分移到与ASIC相同的封装上，使信号传输的距离非常短。"
1 l! Y' F5 x1 ]$ F& M, N# f# A# g. S7 S5 N
这种方法在能源效率和密度方面提供了显著优势。Yu强调了推动光电共封装发展的两个关键指标：能源效率（以每比特皮焦耳计量）和密度（每平方毫米可以容纳的带宽量）。
; F I y! {) | o& a6 s
x/ p7 e+ c# y8 d2 p* kYu提到了数据中心机架中的Nvidia Blackwell GPU，说明了人工智能和LLM应用所需的高密度计算能力。& ~# H5 h* _0 ]5 q# E
& J1 f: E! Z0 f8 k9 ?- C
0 x8 D3 H7 [0 A( o图2：数据中心机架中的nVidia Blackwell GPU。此图说明了人工智能和LLM应用所需的高密度计算能力。9 g" }& T! F/ t, {$ F+ X7 G1 {
; I O) h3 {8 H+ n" U$ [
光电共封装在可靠性和维护方面也带来了新的挑战。与可轻松更换的可插拔模块不同，光电共封装集成在ASIC封装中，使维修变得更复杂且潜在成本更高。
; C. H- ?( L/ l Q
. b% _4 f2 k( |8 h为了解决这个问题，Yu透露业界正在开发可拆卸连接的光电共封装。这种方法将允许机械更换到芯片的光纤连接，而不会干扰ASIC本身。Yu解释说：“要实现这一点，我们需要极高的可靠性。这正是我们所有人努力的方向。光学部分仍需要能在现场更换，而不会干扰ASIC。”5 ? b) s8 ~3 j& S4 R
. ~2 y1 n; x) r8 s, ^6 S+ f. h. JGlobalFoundries的GF Fotonix工艺在实现光电共封装方面发挥着关键作用。Yu描述了该工艺如何通过各种调制方案将电信号转换为光子。一旦转换为光子，数据就可以在芯片上移动，并通过光纤电缆长距离传输。
7 U9 T# p; A) p; e* C. x3 J7 I! X3 Q+ A8 l4 E* S& g' D
Yu详细介绍了硅基光电子中使用的各种结构，将其分为有源和无源组件。有源组件包括调制器（如马赫-曾德尔调制器和微环谐振器）和用于将光子转换回电信号的检测器。无源组件包括用于低损耗光传输的波导、用于分割信号的分光器、偏振操纵器和光束转向结构。这些组件需要精确的图案化和几何结构，以有效地在芯片内操纵光信号。' Z% Z: y( I8 U, b- z
+ t1 l1 y2 _4 t. j8 d- n随着行业向更高集成度发展，封装技术也在不断演进。Yu指出，目前最先进的技术是2.5D异构集成，其中芯片通过细间距铜柱连接到封装上。然而，他预测在未来五到十年内，将向3D集成转变，这将在光电共封装中普遍应用。
, ~" y0 z o9 H5 p
+ ]# E7 I% l, K8 \' B+ M
- X2 D2 H: o2 r9 |# @5 Z5 j$ v

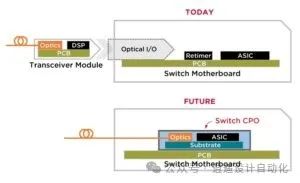

图3：说明光电共封装概念的图表。这显示了ASIC和光引擎如何集成在同一封装上，以提高信号完整性和性能。
( w$ m# M' n" g; [2 n5 a! F2 p9 f% h, s- Z% D+ h4 x' q1 A
随着行业推动更高的数据速率，OFC上的讨论集中在800G、1.6T甚至6.4T配置上，硅基光电子必须适应以支持这些不断增加的带宽需求。Yu解释说，GlobalFoundries使其客户能够使用线路拓扑来支持"光学扩展"，通过粗波分复用（CWDM）和密集波分复用（DWDM）等技术实现。
" v3 f! ]5 n. e$ C+ o6 V+ B7 B1 g
+ p' H5 l+ p$ ]+ z' _1 R9 Q这些方法允许在单根光纤上传输多个波长，大大增加了带宽密度。Yu提到一些客户已经在实施每根光纤八个波长，这得益于他们硅基光电子工艺中的微环谐振器结构。+ J+ e2 E( {) ?5 G' H8 L3 u
; f: x9 A7 r6 p2 ?
Anthony Yu的采访提供了对高速数据传输未来的深入洞察。随着人工智能和大型语言模型推动数据处理和传输能力的空前需求，光电共封装和硅基光电子正在成为应对这些挑战的关键技术。; c& d: b/ E# t5 t0 C
, K [0 ~: h. ^. N
将光学组件直接集成到ASIC封装中承诺显著提高能源效率和带宽密度。然而，这也在可靠性和维护方面带来了新的挑战，业界正在通过可拆卸光连接等创新积极解决这些问题。
- p3 t' G; h7 P
$ f* p1 F8 |% M' x3 \% n+ }參考來源% S+ j8 Z- }' E% `4 T
[1] J. Doe, “Co-packaged optics: Higher data rates increase reliability risks,” 5G Technology World, Aug. 25, 2024. [Online]. Available: https://www.5gtechnologyworld.com/co-packaged-optics-higher-data-rates-increase-reliability-risks/. [Accessed: Aug. 26, 2024].
. m8 x" v( ] N/ B( \, ~' \; h% W1 e* a. J0 Q& @' L
- END -4 `% A2 c9 l# w$ A. Y9 l
