引言
' {% n* o! l2 i- p' @, l4 _在EE World的一次独家采访中,GlobalFoundries的Anthony Yu深入探讨了数据传输技术的快速发展,特别聚焦于光电共封装和硅基光电子。随着人工智能和大型语言模型推动数据需求激增,半导体行业面临着提高数据速率同时保持可靠性的新挑战。
) ~6 {" a+ g$ C0 X% c  k5 g
9 x- `1 F( j" E* X8 {


3 h6 b) @1 Y& P1 H5 {9 c/ s$ f
$ d$ ?+ H( ~5 v! P' C* l6 J2 ^
Yu首先强调了过去一年行业发生的重大变化。人工智能和大型语言模型(LLMs)的兴起创造了前所未有的数据处理和传输需求。在2024年光纤通信大会(OFC)上,业内专业人士普遍感到迫切需要应对Yu所说的"即将到来的数据海啸"。$ r6 |2 S$ p1 R3 g) o
) _8 K* x$ C* e8 T  M( H9 z, q
-数据需求的激增主要由LLMs日益增加的复杂性驱动。Yu指出,像GPT-4这样的模型估计有超过1.8万亿个参数,需要海量的计算能力和数据传输能力。为了说明这一点,有预测认为到2028年,数据中心投资将以24%的复合年增长率增长。
2 I3 R- c% m: ^8 v
8 M, n6 F" b0 C& a5 v+ _/ i3 z* @目前,数据中心依赖可插拔光模块连接服务器和网络交换机。这些模块通常安装在服务器刀片的面板上,在发生故障时易于更换。訪談中提到的OSFP和QSFP-DD光模块在当前数据中心配置中常见。) B8 k8 H: m# I9 [) d/ s# Z( K
+ N# M8 W- ]' ^: G( @: R



* B0 A" N: M) ^  B8 w8 d4 v图1:OSFP和QSFP-DD光模块。这些在当前数据中心配置中常用于高速数据传输。5 e- [7 \' C4 ^! ^9 i: P
5 n7 ^2 C$ I$ d+ Z8 e: [0 Y* A) q
随着数据速率超过每通道224 Gb/秒,从面板到板上交换ASIC的长电气连接开始出现信号完整性问题。Yu解释说,行业此前在较低速度下通过将光收发器的电缆连接切换到更靠近ASIC的点来缓解这些问题。虽然这种方法有所帮助,但铜链接对于人工智能和LLM应用所需的速度来说仍然太长,无法保持信号完整性。* V! C: M/ `" \6 y5 A1 N% z
9 Y! \% e3 T1 Z; q9 ?" N) ^  g
为了解决这些限制,行业正在向光电共封装发展。这种创新方法将光引擎和交换硅集成到同一基板上,消除了信号需要穿越PCB的需求。光电共封装利用硅基光电子技术,直接在器件上移动光,进一步减少电信号必须传输的距离。
! B6 O/ e* _9 V/ Q$ F6 ?9 \: F' M# x) C  x8 L# i, E" Z# O
Yu阐述了光电共封装的概念:"与在面板前部有一个通过铜连接连接到ASIC的可插拔收发器不同,光电共封装将光学部分移到与ASIC相同的封装上,使信号传输的距离非常短。"$ P4 ^  g+ I( l

& ?8 g# p0 s; l+ O! @8 ~! T这种方法在能源效率和密度方面提供了显著优势。Yu强调了推动光电共封装发展的两个关键指标:能源效率(以每比特皮焦耳计量)和密度(每平方毫米可以容纳的带宽量)。5 U9 H, n1 Q) g' _/ k7 o' m$ |
: S1 U. e+ d* D# q2 a$ M/ O
Yu提到了数据中心机架中的Nvidia Blackwell GPU,说明了人工智能和LLM应用所需的高密度计算能力。
0 Z8 H, W2 W6 I* W+ `1 d( b+ W% j6 Y2 P+ f2 m6 u; y

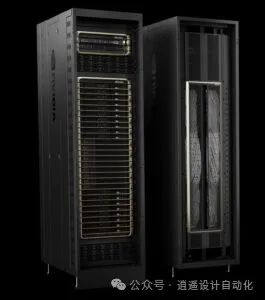

* n' K4 u6 E/ ^, I. f% s8 Y图2:数据中心机架中的nVidia Blackwell GPU。此图说明了人工智能和LLM应用所需的高密度计算能力。  r8 ]& Z9 D. y2 _; f
, x# c% X! l3 T9 n
光电共封装在可靠性和维护方面也带来了新的挑战。与可轻松更换的可插拔模块不同,光电共封装集成在ASIC封装中,使维修变得更复杂且潜在成本更高。
: d/ S/ _, }& C/ z1 I
; u+ B0 _4 q0 X7 d/ |* I5 q( i6 P: s为了解决这个问题,Yu透露业界正在开发可拆卸连接的光电共封装。这种方法将允许机械更换到芯片的光纤连接,而不会干扰ASIC本身。Yu解释说:“要实现这一点,我们需要极高的可靠性。这正是我们所有人努力的方向。光学部分仍需要能在现场更换,而不会干扰ASIC。”
6 e" {% k+ b$ A+ o  t
  _& M# P& ~1 }; E0 Y# f2 p8 ^GlobalFoundries的GF Fotonix工艺在实现光电共封装方面发挥着关键作用。Yu描述了该工艺如何通过各种调制方案将电信号转换为光子。一旦转换为光子,数据就可以在芯片上移动,并通过光纤电缆长距离传输。
  J9 g) o) Q- e( A
; m$ n& B# x  C, Y2 ?8 P' J* X2 d/ HYu详细介绍了硅基光电子中使用的各种结构,将其分为有源和无源组件。有源组件包括调制器(如马赫-曾德尔调制器和微环谐振器)和用于将光子转换回电信号的检测器。无源组件包括用于低损耗光传输的波导、用于分割信号的分光器、偏振操纵器和光束转向结构。这些组件需要精确的图案化和几何结构,以有效地在芯片内操纵光信号。
0 Q0 a8 C, \' u" l( g" A/ u0 C: U3 j1 a. z: p" Q4 I" I+ ]* b9 H
随着行业向更高集成度发展,封装技术也在不断演进。Yu指出,目前最先进的技术是2.5D异构集成,其中芯片通过细间距铜柱连接到封装上。然而,他预测在未来五到十年内,将向3D集成转变,这将在光电共封装中普遍应用。4 l# W9 ]0 m6 k5 s

) D: B4 l# @0 |' L" Q  |, h' D


* S$ J4 x; ~6 F' O; h

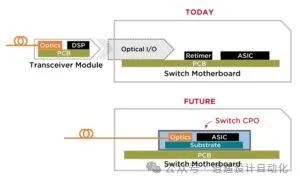

图3:说明光电共封装概念的图表。这显示了ASIC和光引擎如何集成在同一封装上,以提高信号完整性和性能。' u( v$ ~2 n. H1 A5 I1 B) k$ k

/ P5 D) r7 j0 y0 n! O随着行业推动更高的数据速率,OFC上的讨论集中在800G、1.6T甚至6.4T配置上,硅基光电子必须适应以支持这些不断增加的带宽需求。Yu解释说,GlobalFoundries使其客户能够使用线路拓扑来支持"光学扩展",通过粗波分复用(CWDM)和密集波分复用(DWDM)等技术实现。' `  j5 c1 w+ g8 H/ ]) u% k& o
9 v6 s0 D+ f/ Z$ O$ C, }
这些方法允许在单根光纤上传输多个波长,大大增加了带宽密度。Yu提到一些客户已经在实施每根光纤八个波长,这得益于他们硅基光电子工艺中的微环谐振器结构。' Q+ o$ }3 N# P" `- H) `" h

) o3 J, M3 o0 M, @2 v) {, M2 fAnthony Yu的采访提供了对高速数据传输未来的深入洞察。随着人工智能和大型语言模型推动数据处理和传输能力的空前需求,光电共封装和硅基光电子正在成为应对这些挑战的关键技术。; L( Y8 `8 L9 C; X; y+ k, I

; d. {0 ~1 d! H$ I% j8 {6 Q* A& V将光学组件直接集成到ASIC封装中承诺显著提高能源效率和带宽密度。然而,这也在可靠性和维护方面带来了新的挑战,业界正在通过可拆卸光连接等创新积极解决这些问题。
