这些嵌入式主板，确实惊艳到我了！

工程师进阶笔记

我是老温，一名热爱学习的嵌入式工程师
关注我，一起变得更加优秀！
前段时间，我在网上看到有某些科技爱好者，拆解了多款大疆无人机的嵌入式主板和电调板，里面的PCB板子形状以及元器件的布局，确实让人感到惊艳，关于拆解相关的文章，可以点击以下链接。
% s. [% @* Z1 ^& n# g8 k% ^" h% p4 b
% k" R; ]7 l9 L* ]拆开多款大疆无人机主控，电调板，欣赏电路板，一次看个够！
: Y% m/ K2 j- `0 D5 j
* K' J- R7 u1 [0 {2 E


赛灵思 ZYNQ-XC7Z045 主控
$ k2 g9 b4 t0 h) Q$ q! t) n0 z, A
" N+ I" p+ _" G) i2 e' _0 h; W这么多高性能的处理器和存储器芯片，到底是怎么“塞”在一块小面积的 PCB 电路板上面，并且还能实现这么多功能的？
" I4 m7 h2 b! u& T# e& v" C! X, @
0 u  H; s, e9 E% y# I( B作为一名充满好奇心的业余非专业嵌入式工程师，平时也不少跟硬件电路打交道，于是，我开始扒拉那些关于印刷电路板（Printed Circuit Board，简称 PCB）鲜为人知的发展历史。
  \: H, @6 a; C5 Z# P% A
+ `* u7 R( J$ v9 ^2 w& |一、PCB 出现之前

  T: [1 ^0 o3 J0 G0 Z. l在PCB出现之前，电子元器件是通过导线直连的方式，直接焊接在一个绝缘底座上面的，这种方式虽然也可以让电子元器件工作，但整个体积比较庞大，也很脆弱笨重。


史前时代的电路设计

3 [% j: L8 K( b, |$ u6 y5 [9 ~2 a% g二、第一块 PCB 的诞生

- y( b& T1 j2 J1 O1936年，奥地利工程师 Paul Eisler 受到了印刷技术的启发，首先提出“印刷电路”的概念，并且在一台收音机里面设计出世界上第一块PCB电路，解决了手工焊接电路容易出错且难以规模化的问题。
  z. E4 h( T) O& S8 Z" L


" \& g8 n, u( s* n; z* B# U4 [  [; K历史上第一块 PCB 电路
( V+ J! o- Z! N8 o/ @, h! }; B
后来， Paul Eisler 还参考照相印刷工艺，用化学药水来溶解未被掩蔽的金属铜箔，即腐箔技术，奠定了以后光刻工艺的技术基础。
# x2 I0 D# f" x4 x6 S: y, }+ D
8 V0 H, ?" @/ w4 C0 K1 A! S' f' T三、高多层 PCB 的问世

二十世纪五六十年代，集成电路 IC 的快速发展，PCB开始迈进了多层板时代，1960年，Litton Systems公司首先在一台小型计算机上面应用 6 层印制电路板。

3 J. P) n% Y( O2 L  |1 Z) u& Y% u我国的第一块 6 层电路板是在1964年实验室条件下研制成功的，并在1967年把 6 ~ 8层板应用于大型计算机工业化生产。

7 d3 K, b  g! z4 S! C3 z8 h1 O6 r


20世纪60年代的多层 PCB

四、高多层PCB的发展
8 c! A+ }: _# ~5 {% ~$ J
二十世纪九十年代，轻量小型化的笔记本电脑、移动电话、摄像机等数码电子产品陆续问世，推动了高密度互连多层板技术（HDI PCB）的发展，后来也衍生发明出BGA（球栅阵列）封装技术。
( {. y6 J; Q1 Q# N
二十一世纪初，第二代 HDI 技术可以让 PCB 的最终线距达到了 40 μm，2017年后，HDI 和 微孔技术在提升元器件密度方面，提供了显著的帮助。

时至今日，我们的生活已经离不开高密度多层PCB，因为我们的生活已经离不开手机的参与，手机各种主板PCB就是基于高密度多层PCB技术来制造的。
; X5 _4 S$ D# U; A- U5 I/ V3 Q7 H
! b9 L8 Z" t% T! [2 V, x- z

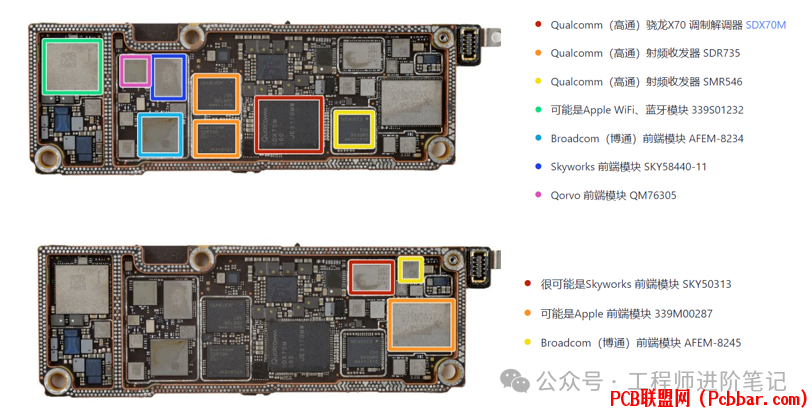

  z4 m* B5 \* ^( ]1 f$ A7 NiPhone15 主板射频板部分
% z2 l, Q7 C2 ]+ f& j) x+ m
四、高多层板的打样与制造
+ a0 |* S& k  Q' K" Y! v# S' J我在2013年刚刚入行电子开发的时候，少不了捣鼓各种简单的数字电路，那时候的双层PCB打样也不便宜，一款小面积的双层PCB打样就要50块钱，而且还不包邮。（那时候，洞洞板真是个好东西！）
4 u4 t* f1 h4 L7 M/ r# z' G


& |* U2 _( D+ ]7 v1 w用洞洞板搭建的简陋电路
4 ]2 l! x" w% Q: y7 {

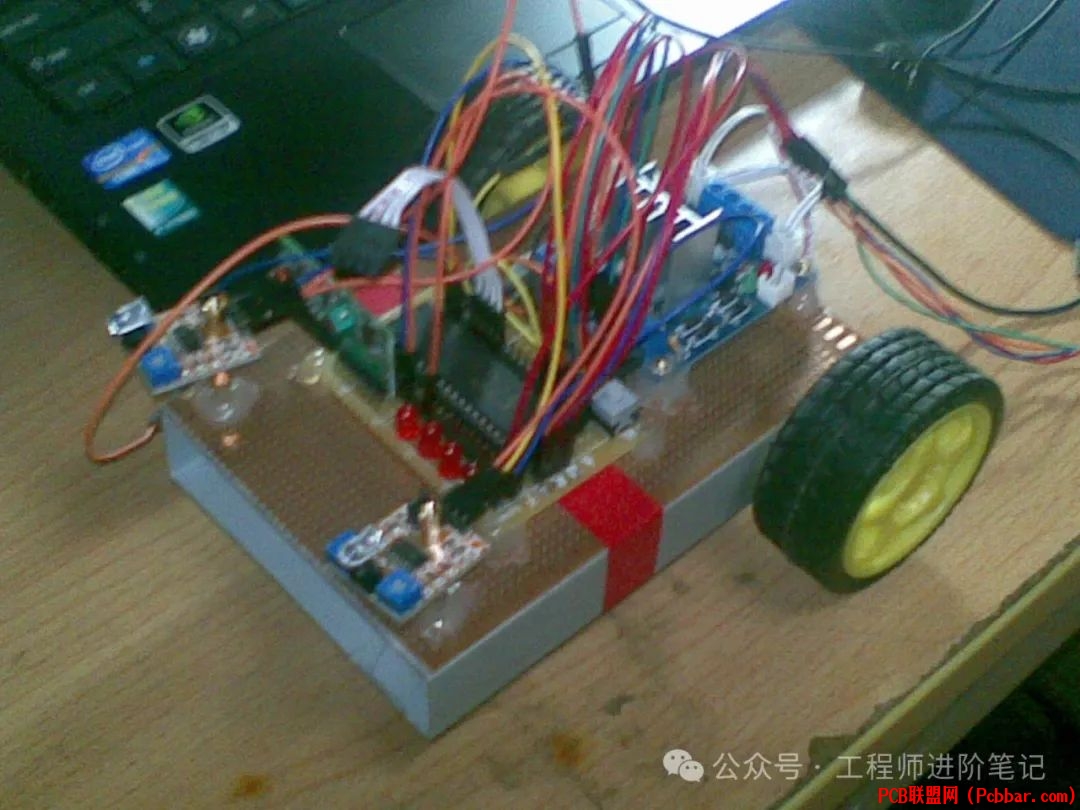

( Q* x: J- x5 o+ k十几年前的洞洞板避障小车

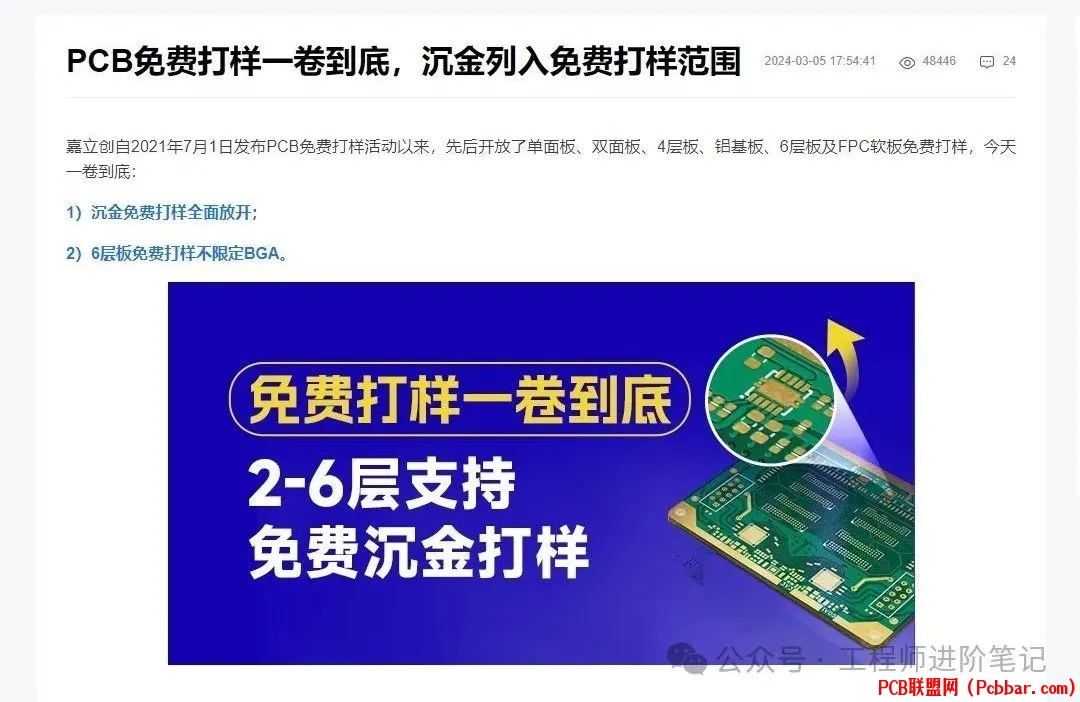

+ ?# C) U. G* I2 L7 h. T如今，现代PCB技术的发展已经让硬件产业链各个环节的成本降低了不少，其中一个典型案例，就是嘉立创在前几年推出的PCB免费打样，当时还引起了PCb制板行业的价格内卷，毫无疑问，受益的肯定是广大客户。
（我记得当时一天内接到四五家PCB板厂的注册邀请电话，大量送免费打样券）
% V& k% k  |; z, R* F0 V! S) h嘉立创的免费打样是从双层板起步的，后来逐渐升级到4层、6层沉金板免费打样，这种让利幅度，可以让所有智能硬件开发者轻松获得高质量的PCB打样服务。
+ O4 g6 b9 S+ a( Y（我当然不会错过这种好事儿~
& y) w9 c# z( T/ m) ?  w; ?' l$ A4 Z$ r


5 P1 F! {" p. Y9 k  B）
$ R5 r3 C9 t1 u" k/ \
/ B% O% p" e0 y6 g! }  z$ b


嘉立创官网公告
8 ^1 t1 L+ Y1 Q0 u& t


! q, u3 P! S9 I) j/ t0 b六层PCB打样要花 400 块钱
之所以选择嘉立创进行PCB打样，主要是因为嘉立创的服务体系做得很完善，不仅仅能提供PCB打样，还可以提供PCB-layout，物料采购，smt贴片，3D外壳制作等等一整套产业链服务，无疑是为经常跟智能硬件打交道的嵌入式工程师，提供了很大的帮助。
最近，嘉立创还搞出了高多层板统一默认盘中孔，把沉金厚度提高到2u"，并且不限定你的PCB板子上面是否有BGA封装芯片，一起来欣赏一下高多层PCB的盘中孔和加厚沉金工艺吧~
2 ?- e2 V! h  x+ d


# d( P7 u4 i9 ^) ?8 m


! m% f- G. @3 a


9 {( l9 P- T! C0 v6 r图片来源：嘉立创官网
1 _! l. r, N! \四、高多层板的未来发展
; W( O- H$ Q- H5 Z" I$ u$ @从早期的单双面电路，发展到如今的高多层板，PCB 制作工艺的演变推进为现代智能硬件行业带来了无限的想象空间。
* v4 l" g/ I; u2 N% y( B' z/ _
4 w: Q& x, M# L) o- I: l. O' `3 @( }不久的将来，无论是AI大模型算力卡、具身智能机器人，还是自动驾驶以及航天工业，这些科技领域的发展都将会大大依赖于高多层PCB的支持。

7 q% E* i9 c# D$ X% R这不仅仅是嘉立创继续努力深耕的方向，也是所有科技创新者的共同愿景和期盼。
; p4 [8 S0 q" A( y& M5 {6 H


图片来源：网络
-END-
