cadence实用脚本工具分享，实现orcad原理图快捷设计，减少重复性工作

硬件花园


点击上方名片关注了解更多
& e# `% Z# g( C$ E
) Y4 _5 r. ^! r正文前言在使用cadence orcad设计硬件原理图的阶段，为了减少一些重复性的工作，我们可以利用脚本工具进行快捷设计。
本文会教大家如何配置这样的工具，并且分享一个我正在用的小工具，大家感兴趣的话，可以拿去用！相关资料获取方法（网盘免费分享链接），我放在文章最后了！
安装方法1)capEasyCAD.tcl文件放到Cadence安装路径下的【*Cadence\SPB_16.6        ools\capture        clscripts\capAutoLoad\】
2)capsym.olb和EasyCAD 文件文件放到Cadence脚本路径下【Cadence\SPB_DATA\】
1 c, [4 g) t7 L4 R( a使用方法在图纸页面右键可看到当前支持的功能
# I8 ^& \; y7 t' \& b* n


1)     【Change Net】--批量修改网络名称
选中需要修改的部分，比如将网络名出现XSW字符全部替换为FPGA，OK后完成替换。


1 M% ]' j! b) r# K8 p: C此功能建议慎用！如果使用此功能，修改完成之后需要将原理图关闭并且除DSN以外的文件全部删掉，然后再打开此页并全部选中按回车键打开网络部分。从而完成原理图更新。2)     【PIN WireName】--批量生成pin脚的网络名称
0 j# y- p, O+ f4 P批量选中需要生成网络的pin脚，右键执行【PIN
WireName】，pin上会自动增加与名称一致的网络。
, B2 y" a: F: {# Y' d4 v


" U/ O/ ^3 t! O, U4 A

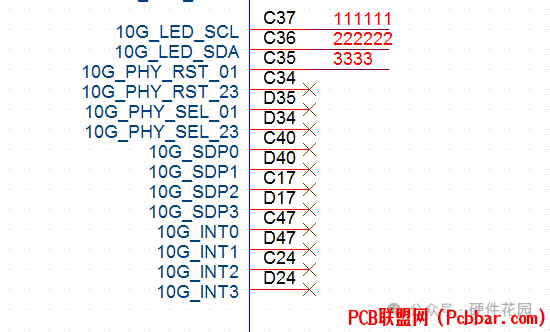

3)     【PIN WireSearch】--批量查找生成引脚的网络名称
- z" F) H' x8 S首先制作一个excel表格，比如C37需要生成11111，C36需要生成22222等，制作完成后框选这部分数据，复制！


7 ^) @/ ]8 H  c) ]4 G# j回到原理图中，批量选中需要生成网络的pin脚，右键执行【PIN
5 z; P' W. D" y) R9 EWireSearch】，pin上会自动查表，并生成对应的网络。
" B7 t' e6 i3 c) C. L


. |7 W* W" O" @) ~3 X4)     【Place Net】--批量生成网络名称
" S7 j; P- r& g首先制作一个网络名称的列表，可以是excel也可以是txt。框选并复制！
$ g9 H- ^( y- r$ Q9 _: V8 |



0 m5 G* x. B/ ?2 k回到原理图中，选择一页左侧有足够空白的图纸，右键执行【Place Net】，可以看到左侧会自动放置网络，待网络消失后，已复制到剪切板，回到需要放置的图页，粘贴网络。
5)     【Place Offpage】--批量生成offpage
2 G: t. Z/ `3 Y# C原理图中选中对应的网络线，右键执行【Place Offpage】后会自动生成对应名称的offpage。
; a+ k$ g6 _& m7 m如果原理图中选中的是offpage，则会生成与之相反方向的offpage


6)     【Value DNC】--将元器件DNC
原理图中选中元器件，可将属性DNC，并保存器件参数保存。与【Value NoDNC】配合使用。
6 Y; S7 l" s, {2 R! P3 Y, G/ D7)     【Value NoDNC】--将元器件恢复属性
原理图中选中DNC的元器件，可将DNC之前的属性恢复回来。与【Value DNC】配合使用，手动DNC的无法恢复。

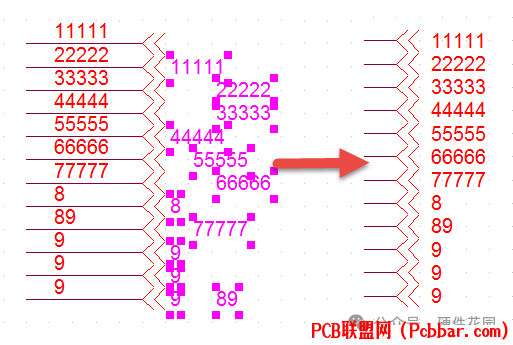

8)     【OffPageName Agli】--将offpage的名称对齐
原理图中选中需要对齐的offpage的名称，只能选名称不能选中整个offpage。执行功能，offpage的名称会自动回到原位。如果方向是在左侧，会进行左对齐。


; i# f" _# i; q获取方法
