手把手教你在orcad中设置CIS元器件数据库，提高工作效率

硬件花园



点击上方名片关注了解更多
8 x. w5 X# D) D. D; D8 M
# u4 P' A3 f$ t, P& c. }9 q4 ]8 V


2 g6 t1 d8 P$ ~" E, b1 前言  我们常用到的cadence原理图设计工具orcad ，其可以配置CIS元器件数据库，通过这个数据库，我们可以快速地根据指定的料号/参数/封装等条件查询所需要的元件，双击即可放置到原理图中。CIS元器件数据库，就是实现上述查找元件、放置元件时所需要调用的数据库。本文将手把手教你如何在orcad中配置CIS元器件数据库。2 设置步骤首先，如果想用在线版（数据共享、适合团队）的话，我们需要把存放元器件数据库和datasheet的文件夹映射成V盘（可以根据个人喜好设置）。如果想离线使用的话，那么只需在接下来的步骤中输入对应的文件路径即可。
0 A  R6 I: @1 z5 ?) ?/ F


1 E. v" u5 d( @* i% }- K& S3 u3 M6 _/ L  然后，我们需要找到cadence安装目录【*:\Cadence\spb_16.3        ools\capture】下的capture.ini文件，来设定CIS所链接的元件库和封装库的目录。 在capture.ini文件中加入(路径根据实际路径来修改)： [Part Library Directories] Dir0=V:\LIB\symbol紧接着，我们再打开“控制面板”-“管理工具”的“数据源（ODBC）”设置工具。
9 i) {3 J; e) _2 r! ^

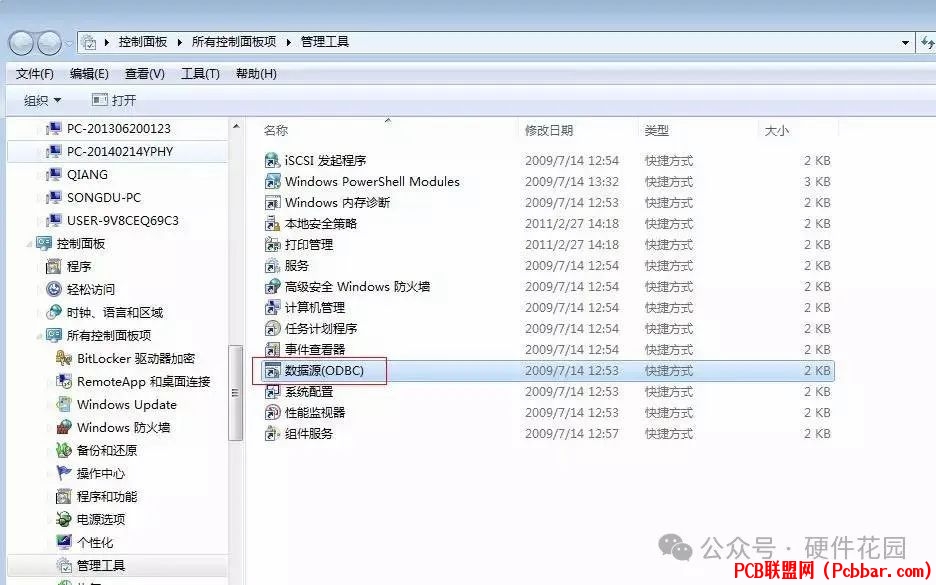

如果你使用的是64位系统，请手动打开C:\Windows\SysWOW64这个路径下的odbcad32.exe来打开数据源（ODBC）工具。

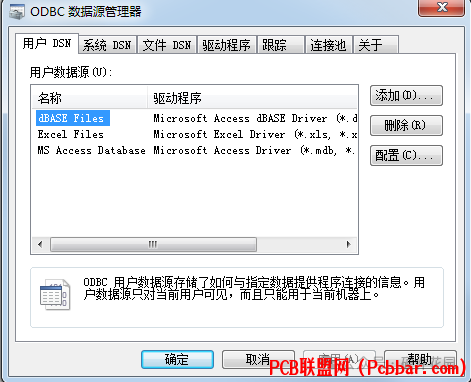

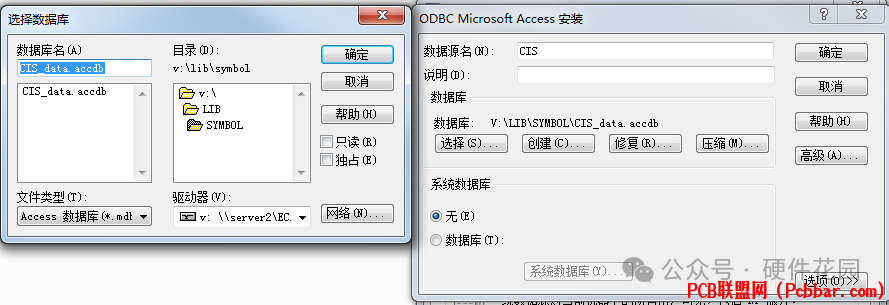

8 z+ X  {- L0 x( F然后切换到“系统DSN”选项卡，点击添加，添加一个Microsoft Access Driver（*.mdb, *.accdb），选择我们服务器上的数据库V:\LIB\symbol\CIS_data。填入名称CIS，点击确定就设定好了这个数据源。
- s, ^9 `6 Y& [8 @# z! X( \

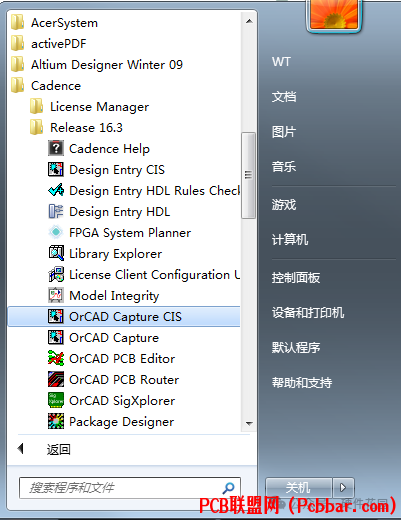

; v+ o7 Q7 D. A, F2 }, y5 c4 J现在，我们回到Capture CIS中进行设置。打开OrCAD Capture CIS,


0 m. H7 b; |' i$ k) _. g, R& N选择OrCAD Capture CIS，同时勾选Use as default（以后就不用每次都选择了）。
6 A& l  ^' O3 c2 T* p; p

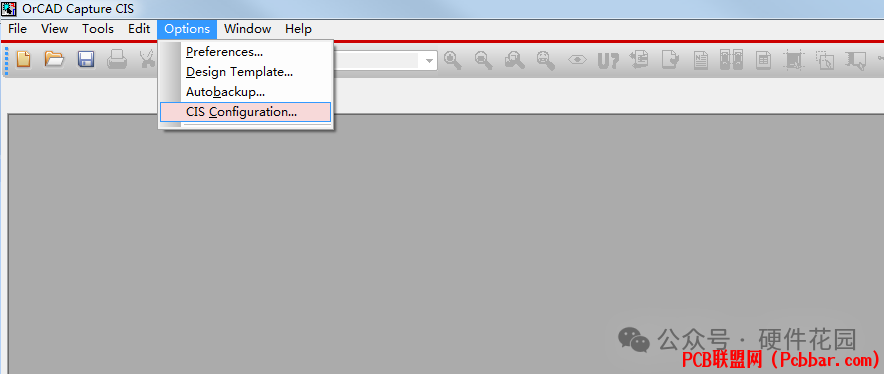

/ |" M# f; @) `& q- D( }& b7 d( T从菜单中打开CIS Configuration。
, _% [. k: ]$ K+ q2 G6 {+ a7 f4 ^5 c

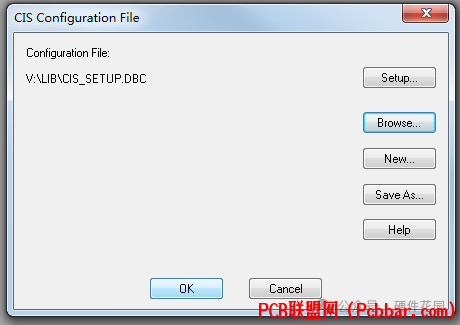

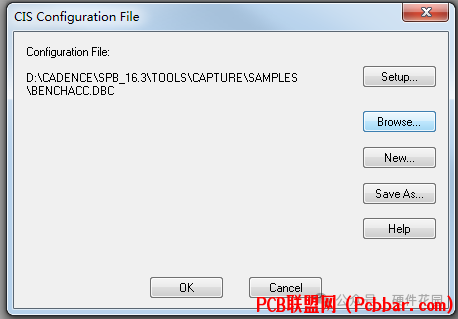

出现CIS Configuration File对话框，点击Browse。


7 G1 v2 o( @4 V/ k( E) L* }选择路径为V:\LIB\CIS_SETUP.DBC，点击打开。
; x" ^! Y8 v' P8 a) W* b


点击OK完成设置。

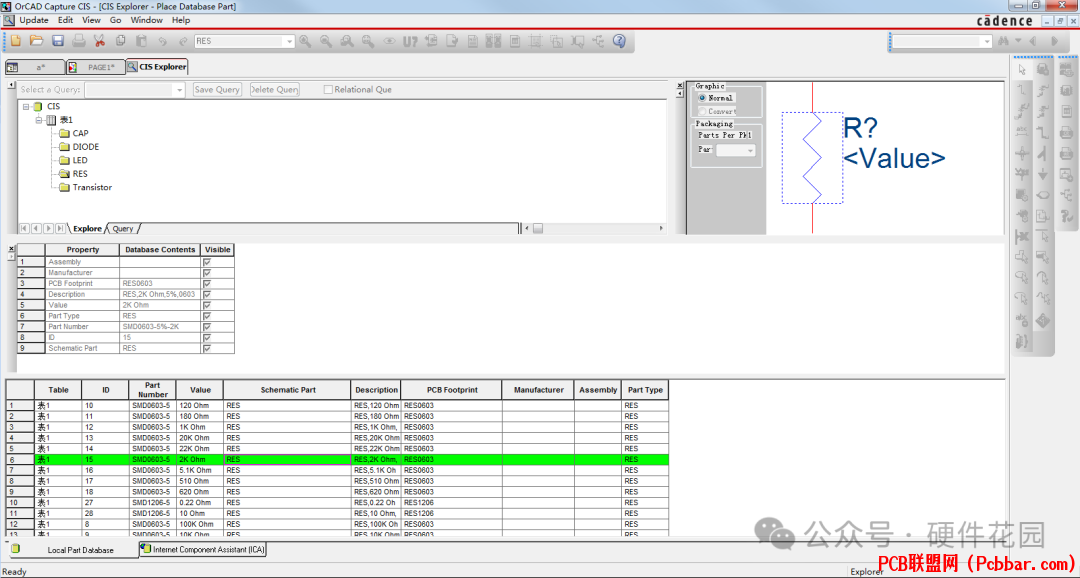

3 d6 O  E9 `5 |% s: _' m现在可以看看设置的效果了，随便新建一个原理图，按“Z”打开CIS Explorer。
+ h1 G6 t5 Y( R7 L% A( X. q


就可以看到我们的Symbol库了，双击需要的器件就可以放置在原理图中。3 结语本文主要介绍了如何在cadence的orcad中配置CIS元器件数据库，一方面可以实现团队内数据共享，尽量保持数据资料的一致；另一方面，减少重复性工作，提高工作效率。
0 B2 I* `! M7 t& q1 f你学会了吗？赶快去试试吧。有任何疑问，都可以关注硬件花园，后台私信我，更有机会加入内部技术交流群。
