! p% F$ H: x2 J. x5 s; F8 M正文前言在使用cadence orcad设计硬件原理图的阶段，为了减少一些重复性的工作，我们可以利用脚本工具进行快捷设计。% L$ }4 ?. W& I) |! ^- z+ N
本文会教大家如何配置这样的工具，并且分享一个我正在用的小工具，大家感兴趣的话，可以拿去用！相关资料获取方法（网盘免费分享链接），我放在文章最后了！+ n1 c$ |; s' Z" `* ~/ P$ {2 L7 v
另外，结合最近各位粉丝反馈的问题，增加了注意事项，大家需要特别注意！如果还有其他问题，后台私信就可以找到我！感谢各位的支持！5 u) K' `- p N4 D+ {8 V0 g
安装方法1)capEasyCAD.tcl文件放到Cadence安装路径下的【*Cadence\SPB_16.6 ools\capture clscripts\capAutoLoad\】
. L4 O6 a7 i, ~, H2)capsym.olb和EasyCAD 文件文件放到Cadence脚本路径下【Cadence\SPB_DATA\】; q S: f. @ p5 r% q. i# P
注意事项：3 ^6 m, B7 v3 p7 p
1. 该脚本使用前，orcad中Page Size单位设置为英制inches，否则设置公制millimeters，会出现问题，比如生成的网络不是引脚上的，存在偏移问题。
# V" j0 z3 D5 A- G$ s) @+ i# f3 a% h) b- |: z3 S% Y5 X1 G3 k) ~
# Y% H* t5 I) N6 }
使用方法在图纸页面右键可看到当前支持的功能) k1 _( Q$ y1 _) O1 m( T. f
8 ~6 m# e+ d5 b4 } K
1) 【Change Net】--批量修改网络名称
u( L5 ?7 ^0 j" u1 l% V选中需要修改的部分，比如将网络名出现XSW字符全部替换为FPGA，OK后完成替换。7 l u5 c! v& C: b7 O n
& A! j5 X9 o; e0 S* r6 [此功能建议慎用！如果使用此功能，修改完成之后需要将原理图关闭并且除DSN以外的文件全部删掉，然后再打开此页并全部选中按回车键打开网络部分。从而完成原理图更新。2) 【PIN WireName】--批量生成pin脚的网络名称
& r% R# m* p; p u, T批量选中需要生成网络的pin脚，右键执行【PIN: H" a9 Q8 C( B7 u I: r! D
WireName】，pin上会自动增加与名称一致的网络。& c$ |, r8 r" ?4 }7 J8 v7 x
4 b% ~9 @$ Q7 ^7 h, W6 [
* \, [+ Z) ~ k( P1 I2 q
3) 【PIN WireSearch】--批量查找生成引脚的网络名称
+ t5 I0 c: @& {# l首先制作一个excel表格，比如C37需要生成11111，C36需要生成22222等，制作完成后框选这部分数据，复制！# Y# e, `1 Q. ^6 p3 n# T! O
- Q" B' B1 V3 n+ y; z* q0 G" ]回到原理图中，批量选中需要生成网络的pin脚，右键执行【PIN6 o& ^1 e4 k- z. m8 T" l0 o' E
WireSearch】，pin上会自动查表，并生成对应的网络。- t& m* L2 r8 V8 [; I( M
! y2 b/ e. G4 l- K4 M8 z. p4) 【Place Net】--批量生成网络名称! l% d. L7 p. g6 h

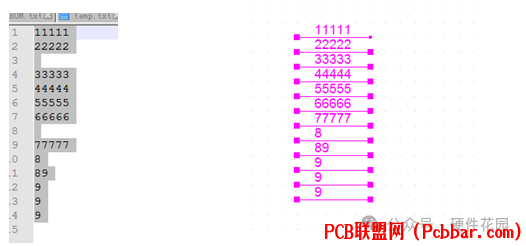

首先制作一个网络名称的列表，可以是excel也可以是txt。框选并复制！
" ~# J- k, |5 q* u1 r
$ D* H2 `. f3 @. j% T
8 r. T5 p$ m! H7 R' v$ e
回到原理图中，选择一页左侧有足够空白的图纸，右键执行【Place Net】，可以看到左侧会自动放置网络，待网络消失后，已复制到剪切板，回到需要放置的图页，粘贴网络。 0 B `* j# O& F& J* j9 m; B& M
5) 【Place Offpage】--批量生成offpage7 O; }0 k! n8 [
原理图中选中对应的网络线，右键执行【Place Offpage】后会自动生成对应名称的offpage。% i3 \. ?) q4 b# ? x
如果原理图中选中的是offpage，则会生成与之相反方向的offpage
, f3 `8 r& ~7 \5 k- b
8 Y$ p. X2 S( M
6) 【Value DNC】--将元器件设置为DNC! d0 L4 X3 x: l
原理图中选中元器件，可将属性DNC，并保存器件参数保存。与【Value NoDNC】配合使用。
) u, o4 \+ S% w$ g9 p* M& c4 H0 j! m7) 【Value NoDNC】--将元器件恢复属性/ f8 a% {) T2 L4 j0 R
原理图中选中DNC的元器件，可将DNC之前的属性恢复回来。与【Value DNC】配合使用，手动DNC的无法恢复。 |
