GlobalFoundries VP Anthony Yu访谈纪要：光电共封装的数据速率提升带来可靠性挑战

逍遥设计自动化

引言
在EE World的一次独家采访中，GlobalFoundries的Anthony Yu深入探讨了数据传输技术的快速发展，特别聚焦于光电共封装和硅基光电子。随着人工智能和大型语言模型推动数据需求激增，半导体行业面临着提高数据速率同时保持可靠性的新挑战。
" Y; S2 b5 `' g* R1 R; x9 @- Q
% }8 K( R7 y' w/ _3 x/ ~& V


: I( P) `- C6 B
Yu首先强调了过去一年行业发生的重大变化。人工智能和大型语言模型（LLMs）的兴起创造了前所未有的数据处理和传输需求。在2024年光纤通信大会（OFC）上，业内专业人士普遍感到迫切需要应对Yu所说的"即将到来的数据海啸"。
- Q' I; \- X% P  D0 I
-数据需求的激增主要由LLMs日益增加的复杂性驱动。Yu指出，像GPT-4这样的模型估计有超过1.8万亿个参数，需要海量的计算能力和数据传输能力。为了说明这一点，有预测认为到2028年，数据中心投资将以24%的复合年增长率增长。
. J- C$ y# X; G4 E3 a! T. T
* y, ?+ y2 f2 g; W4 [+ K目前，数据中心依赖可插拔光模块连接服务器和网络交换机。这些模块通常安装在服务器刀片的面板上，在发生故障时易于更换。訪談中提到的OSFP和QSFP-DD光模块在当前数据中心配置中常见。

' {  _* q0 v3 i2 R- V9 f1 K' z, w/ p


图1：OSFP和QSFP-DD光模块。这些在当前数据中心配置中常用于高速数据传输。

$ _! l  p7 @# z+ a6 y: \+ y随着数据速率超过每通道224 Gb/秒，从面板到板上交换ASIC的长电气连接开始出现信号完整性问题。Yu解释说，行业此前在较低速度下通过将光收发器的电缆连接切换到更靠近ASIC的点来缓解这些问题。虽然这种方法有所帮助，但铜链接对于人工智能和LLM应用所需的速度来说仍然太长，无法保持信号完整性。

为了解决这些限制，行业正在向光电共封装发展。这种创新方法将光引擎和交换硅集成到同一基板上，消除了信号需要穿越PCB的需求。光电共封装利用硅基光电子技术，直接在器件上移动光，进一步减少电信号必须传输的距离。
! [( r! q  k5 [% l
Yu阐述了光电共封装的概念："与在面板前部有一个通过铜连接连接到ASIC的可插拔收发器不同，光电共封装将光学部分移到与ASIC相同的封装上，使信号传输的距离非常短。"
, C! s9 a. ~2 J
这种方法在能源效率和密度方面提供了显著优势。Yu强调了推动光电共封装发展的两个关键指标：能源效率（以每比特皮焦耳计量）和密度（每平方毫米可以容纳的带宽量）。

Yu提到了数据中心机架中的Nvidia Blackwell GPU，说明了人工智能和LLM应用所需的高密度计算能力。

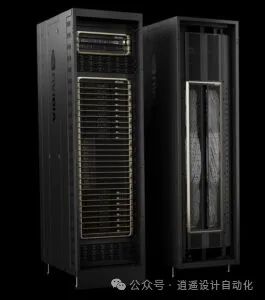

2 b7 o0 J$ B" n+ t0 y/ g图2：数据中心机架中的nVidia Blackwell GPU。此图说明了人工智能和LLM应用所需的高密度计算能力。
6 q/ M$ R, b# i3 [
光电共封装在可靠性和维护方面也带来了新的挑战。与可轻松更换的可插拔模块不同，光电共封装集成在ASIC封装中，使维修变得更复杂且潜在成本更高。

为了解决这个问题，Yu透露业界正在开发可拆卸连接的光电共封装。这种方法将允许机械更换到芯片的光纤连接，而不会干扰ASIC本身。Yu解释说：“要实现这一点，我们需要极高的可靠性。这正是我们所有人努力的方向。光学部分仍需要能在现场更换，而不会干扰ASIC。”
  v3 G7 D3 E4 o% o7 ?0 r/ v& G
GlobalFoundries的GF Fotonix工艺在实现光电共封装方面发挥着关键作用。Yu描述了该工艺如何通过各种调制方案将电信号转换为光子。一旦转换为光子，数据就可以在芯片上移动，并通过光纤电缆长距离传输。

3 ~* A5 E4 y! yYu详细介绍了硅基光电子中使用的各种结构，将其分为有源和无源组件。有源组件包括调制器（如马赫-曾德尔调制器和微环谐振器）和用于将光子转换回电信号的检测器。无源组件包括用于低损耗光传输的波导、用于分割信号的分光器、偏振操纵器和光束转向结构。这些组件需要精确的图案化和几何结构，以有效地在芯片内操纵光信号。
+ Q* e; ?2 b2 r; e9 e5 ^/ K3 [: q
随着行业向更高集成度发展，封装技术也在不断演进。Yu指出，目前最先进的技术是2.5D异构集成，其中芯片通过细间距铜柱连接到封装上。然而，他预测在未来五到十年内，将向3D集成转变，这将在光电共封装中普遍应用。

  R/ r8 a% m6 U


图3：说明光电共封装概念的图表。这显示了ASIC和光引擎如何集成在同一封装上，以提高信号完整性和性能。

随着行业推动更高的数据速率，OFC上的讨论集中在800G、1.6T甚至6.4T配置上，硅基光电子必须适应以支持这些不断增加的带宽需求。Yu解释说，GlobalFoundries使其客户能够使用线路拓扑来支持"光学扩展"，通过粗波分复用（CWDM）和密集波分复用（DWDM）等技术实现。
; }; j* ]- D( S  O2 M; H
这些方法允许在单根光纤上传输多个波长，大大增加了带宽密度。Yu提到一些客户已经在实施每根光纤八个波长，这得益于他们硅基光电子工艺中的微环谐振器结构。
% B; g3 {* j* V; T" N% x. {
- m7 a( r4 h$ M+ |Anthony Yu的采访提供了对高速数据传输未来的深入洞察。随着人工智能和大型语言模型推动数据处理和传输能力的空前需求，光电共封装和硅基光电子正在成为应对这些挑战的关键技术。
4 L5 w# {* w# ]( B, ^0 a
  i" }" N2 E5 K9 V将光学组件直接集成到ASIC封装中承诺显著提高能源效率和带宽密度。然而，这也在可靠性和维护方面带来了新的挑战，业界正在通过可拆卸光连接等创新积极解决这些问题。
