拆解80多年前二战时期的军用万用表

朱老师IT充电站

我是老温，一名热爱学习的嵌入式工程师
关注我，一起变得更加优秀！万用表，电子工程师必备的一款工具，但在70年前，这可是一般人都用不起的工具。

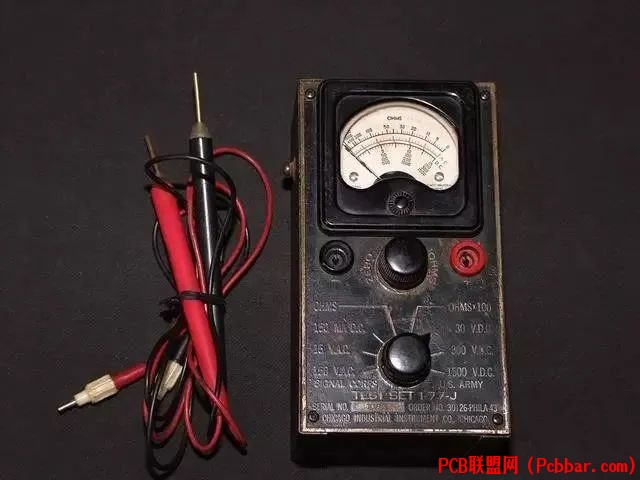

这个就是我们今天的主角，一块跟随着飞虎队远渡重洋，来到反法西斯第一战场的万用表。

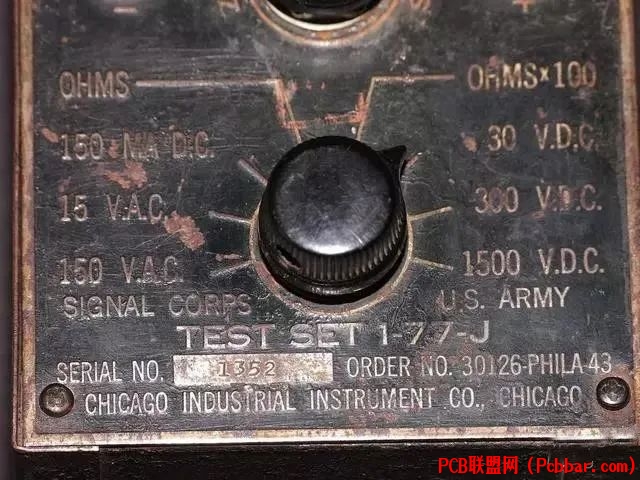

挡位切换旋钮。当年所有设备全是电子管，部分管子阳极需要高达1500V的电压，因此设有1500V电压挡。

挡位旋钮下面的字：signal corps U.S. Army，美国陆军通信部队Test Set 1-77-J，型号Serial No.1352 Order No.30126-Phila-43，序列号和供货号。供货号中的Phila为太平洋战区。

Chicago Industrial Instrument CO. Chicago，芝加哥工业设备公司生产。

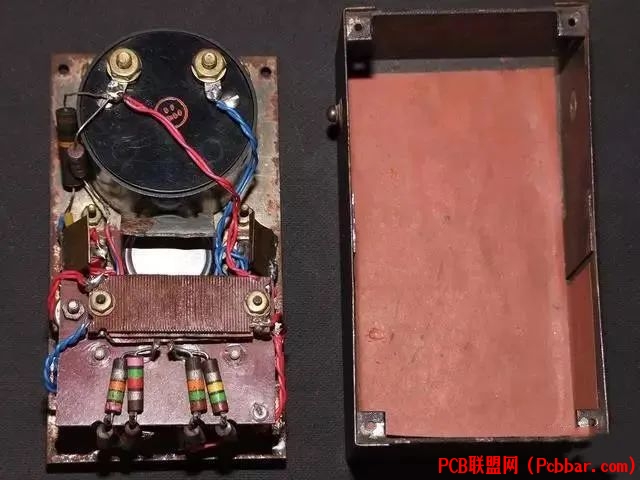

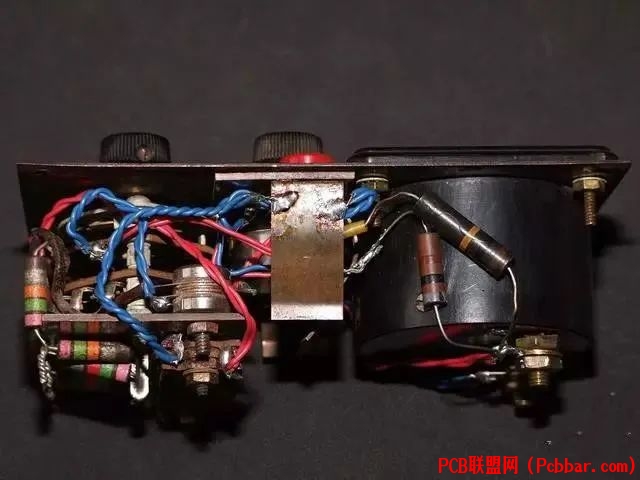

拆下面板螺丝，取下后盖。后盖里面垫有一层绝缘的青壳纸。

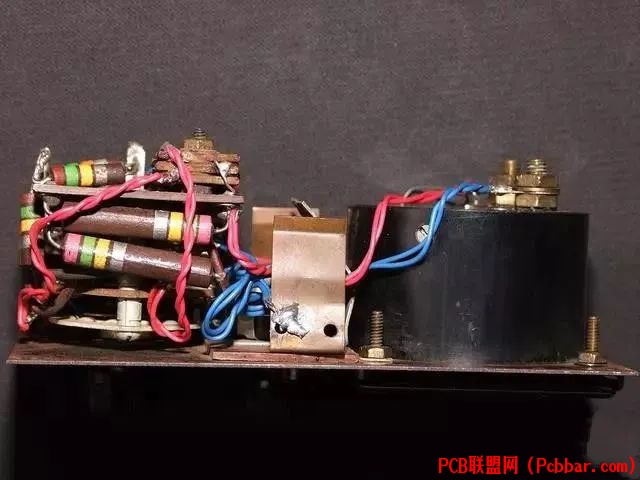

左侧


右侧

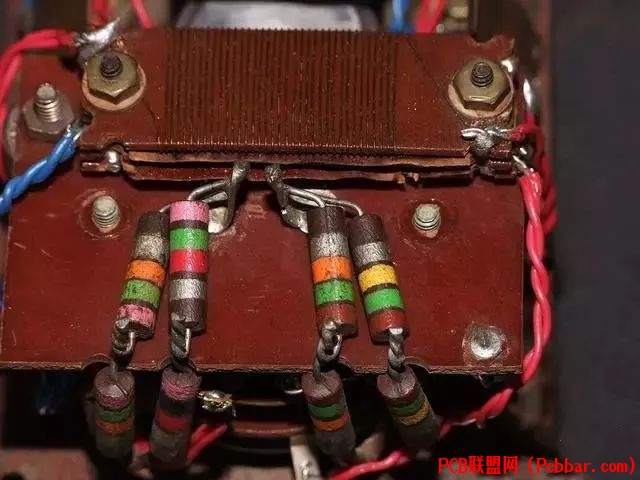

炭质实心电阻，每2个串联使用。挡位切换波段开关就不拆了，要动烙铁，拆开很难无损复原。毕竟这东西是古董。


电流挡和电阻挡的线绕电阻，3个，中间隔有杜邦纸。


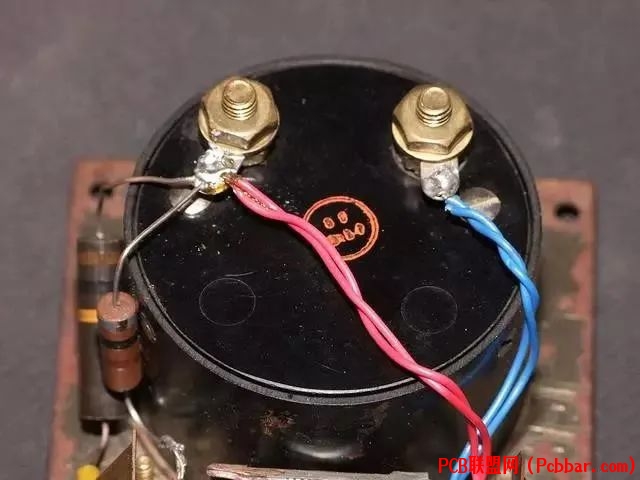

表头

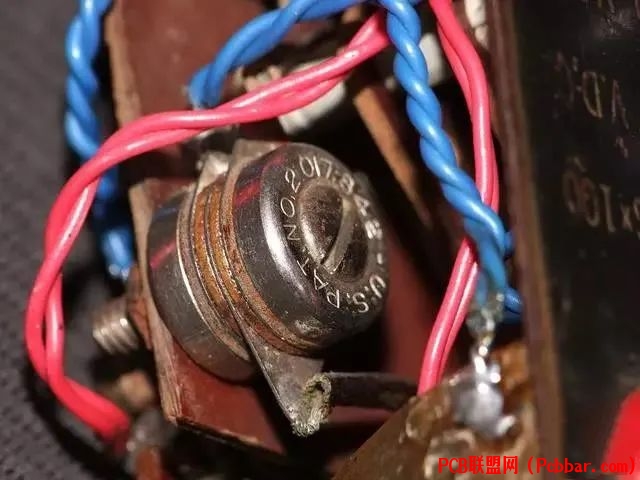

整流硒堆。当年还没有硅基半导体，整流器都是硒片堆叠而成。这种硒堆是需要调整的，压紧力不同则导通阈值、动态电阻、反向雪崩电压等等全都不同。这个厂家调整好以后基本就不能动的。

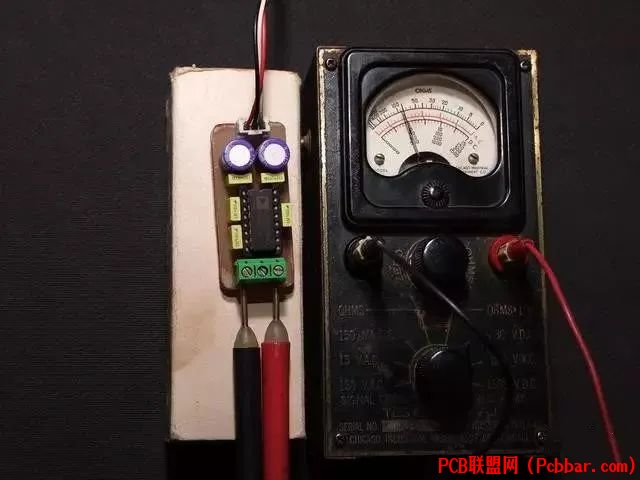

最后来个比较震撼的。接入10V电压基准，表针指示为9.5V（1/2小格），误差仅有5%！对于大部分电子管设备来说，误差要求为5%以内。

对于一件70年前的古董，如今居然还能用，而且作为万用表来说误差并不算大，实在找不到合适的语言来形容了！


图文来源：网络，如有侵权，烦请联系删除。
-END-
