我是老温，一名热爱学习的嵌入式工程师3 u% w7 M0 H2 |$ m" D# B7 M" ~' T
关注我，一起变得更加优秀！
9 D% i6 R9 U& ~9 E前段时间，我在网上看到有某些科技爱好者，拆解了多款大疆无人机的嵌入式主板和电调板，里面的PCB板子形状以及元器件的布局，确实让人感到惊艳，关于拆解相关的文章，可以点击以下链接。
4 Y P4 V+ m$ S0 N& U, B' ^
" {# f" a6 D! O. e8 F9 ^% }拆开多款大疆无人机主控，电调板，欣赏电路板，一次看个够！
4 \. @$ ~% U; Y9 ]
. Y# w0 p: A! h; R* t z: E7 I- {2 q) ~6 u

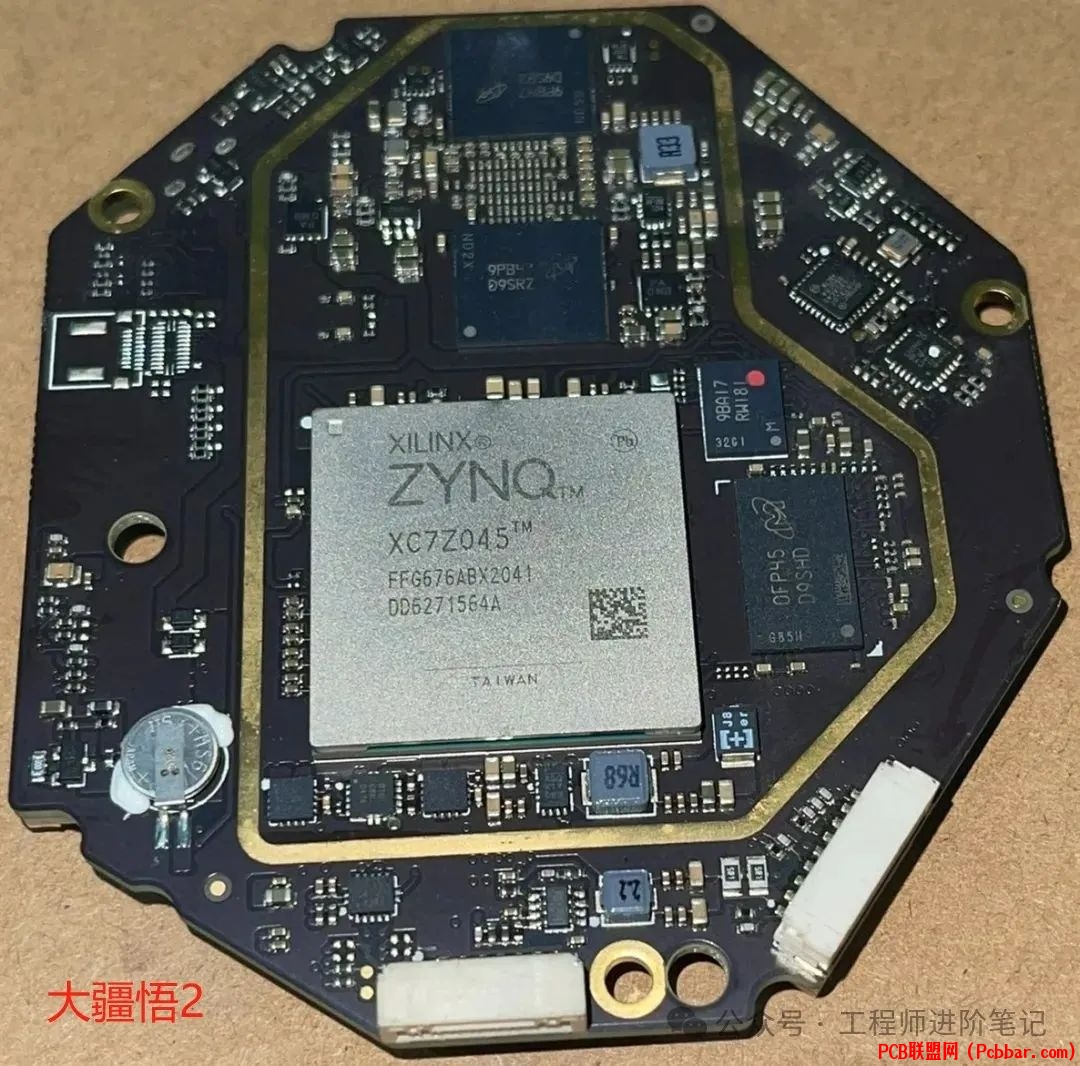

( A8 K. `/ {' A9 R- x6 J赛灵思 ZYNQ-XC7Z045 主控
8 x6 i2 h2 S+ t/ V4 l/ @$ B- t, G% V2 `. Q b, D& a
这么多高性能的处理器和存储器芯片，到底是怎么“塞”在一块小面积的 PCB 电路板上面，并且还能实现这么多功能的？* Y9 U# y! @' s3 K& r) k- v
' m7 l- c1 R0 L" F作为一名充满好奇心的业余非专业嵌入式工程师，平时也不少跟硬件电路打交道，于是，我开始扒拉那些关于印刷电路板（Printed Circuit Board，简称 PCB）鲜为人知的发展历史。! a$ Y" Q. v, a. c
( x5 j0 s( ^# G- X
一、PCB 出现之前" }! ^. u! r/ G4 M: k
/ r1 X% r! d. ^2 u) M
在PCB出现之前，电子元器件是通过导线直连的方式，直接焊接在一个绝缘底座上面的，这种方式虽然也可以让电子元器件工作，但整个体积比较庞大，也很脆弱笨重。
- k9 Z3 E$ [5 @- w. X
8 z" w* f% _1 H6 b6 _
# w& c8 H! H2 R! r2 i- }% y# l: C
史前时代的电路设计
1 K0 {9 [( u" X( z. b! A# o) {& ?3 d9 P" X$ ^7 \* v
二、第一块 PCB 的诞生
; R2 U0 B H) E5 H/ _8 T$ I" V: Q5 h5 G" e9 h
1936年，奥地利工程师 Paul Eisler 受到了印刷技术的启发，首先提出“印刷电路”的概念，并且在一台收音机里面设计出世界上第一块PCB电路，解决了手工焊接电路容易出错且难以规模化的问题。
' A0 i* P' t2 H" O/ d! c. S4 M ]5 u$ l- q
; G- C' n& d- i* J" H" n8 Z历史上第一块 PCB 电路
$ e5 G, x1 r# t) X4 `/ E0 f! M m" J: r- Y
后来， Paul Eisler 还参考照相印刷工艺，用化学药水来溶解未被掩蔽的金属铜箔，即腐箔技术，奠定了以后光刻工艺的技术基础。
% b% U$ n3 [0 S8 v. O- F# e0 s! o3 M; t. q* Z8 m
三、高多层 PCB 的问世
* W1 N, b7 Q& ?4 D. T7 h$ r9 d
/ l- s; _" ]) x/ b二十世纪五六十年代，集成电路 IC 的快速发展，PCB开始迈进了多层板时代，1960年，Litton Systems公司首先在一台小型计算机上面应用 6 层印制电路板。
$ e D2 u- N; p+ V5 D" s( Q9 l0 G8 q( @+ g3 x3 I3 m* @0 x
我国的第一块 6 层电路板是在1964年实验室条件下研制成功的，并在1967年把 6 ~ 8层板应用于大型计算机工业化生产。
7 y9 ]3 _8 M6 F- @
7 [9 p9 a+ K) F( {" `
0 @& \2 y; ]0 ], n6 s3 r/ D20世纪60年代的多层 PCB
3 @+ k9 I( n3 @' Z* W
; [* S+ ]' ^7 A( I. C# y3 e四、高多层PCB的发展2 I! ]# r5 ^7 S* p
8 A) F& g F7 ~- e- |* ^! N
二十世纪九十年代，轻量小型化的笔记本电脑、移动电话、摄像机等数码电子产品陆续问世，推动了高密度互连多层板技术（HDI PCB）的发展，后来也衍生发明出BGA（球栅阵列）封装技术。' Q. N7 v) M4 F6 X M% C! @
% ?; S# \, m: X% d4 I二十一世纪初，第二代 HDI 技术可以让 PCB 的最终线距达到了 40 μm，2017年后，HDI 和 微孔技术在提升元器件密度方面，提供了显著的帮助。' U$ K& v9 w! Y% Q1 K
9 a/ h5 J: U- l5 ?2 `3 _- U, m
时至今日，我们的生活已经离不开高密度多层PCB，因为我们的生活已经离不开手机的参与，手机各种主板PCB就是基于高密度多层PCB技术来制造的。
) V5 `6 Z, j/ J, s1 s) {* G( H4 u: y* b

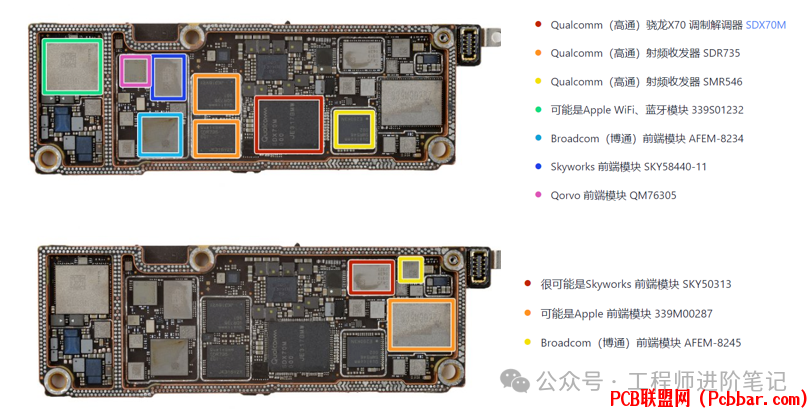

: ^( Q: P* D8 e, B, PiPhone15 主板射频板部分
; R# o9 r/ P. u4 b0 [& b- B! U6 w8 w) n0 k
四、高多层板的打样与制造" s2 q8 R7 Q. c! ~+ W# j% Z4 Z
我在2013年刚刚入行电子开发的时候，少不了捣鼓各种简单的数字电路，那时候的双层PCB打样也不便宜，一款小面积的双层PCB打样就要50块钱，而且还不包邮。（那时候，洞洞板真是个好东西！）
( N* y* T+ d* _1 E/ [7 ~: w
7 Y. |$ d- f* g5 q. e

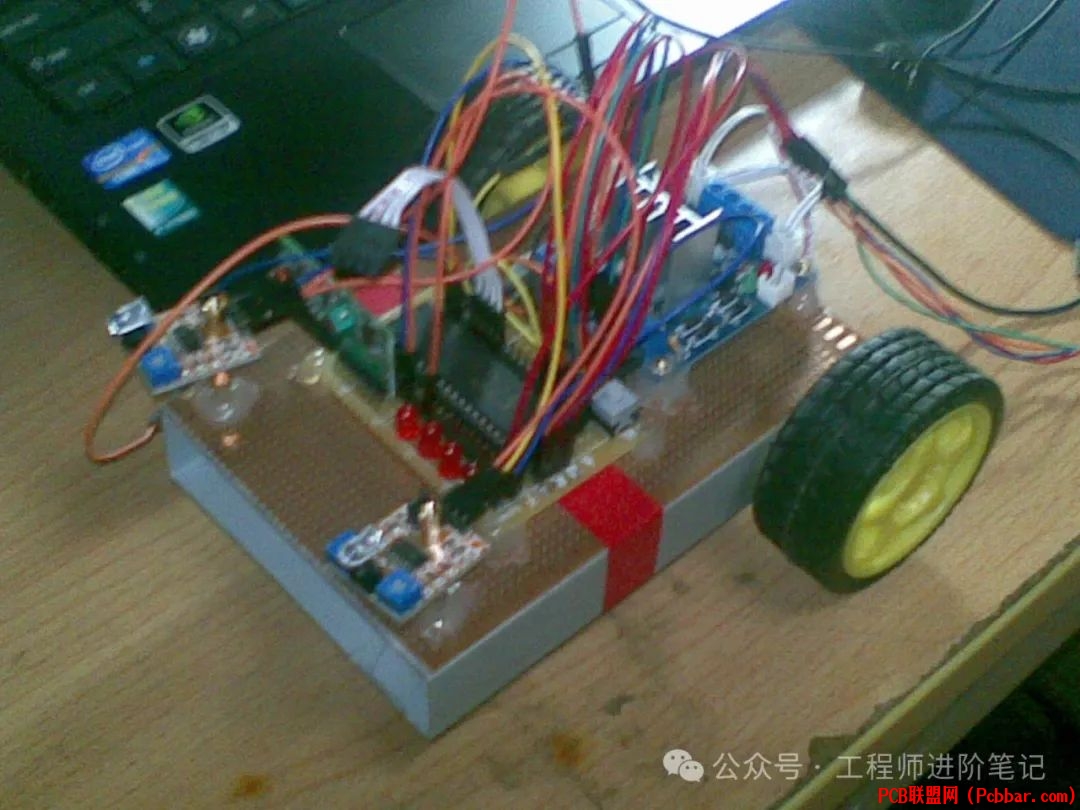

! A* v! [+ v$ K7 B; l用洞洞板搭建的简陋电路
7 _& q& r ~/ n4 K1 L
% A7 w7 w+ Q4 _十几年前的洞洞板避障小车3 e! }- A! }0 y: S: @- l) L9 t" [9 ~/ I5 c, d
如今，现代PCB技术的发展已经让硬件产业链各个环节的成本降低了不少，其中一个典型案例，就是嘉立创在前几年推出的PCB免费打样，当时还引起了PCb制板行业的价格内卷，毫无疑问，受益的肯定是广大客户。8 t9 o6 a8 `; D2 \% Y2 H9 V5 y
（我记得当时一天内接到四五家PCB板厂的注册邀请电话，大量送免费打样券）
2 V* J/ F7 k7 G. O- y嘉立创的免费打样是从双层板起步的，后来逐渐升级到4层、6层沉金板免费打样，这种让利幅度，可以让所有智能硬件开发者轻松获得高质量的PCB打样服务。
' U$ S1 T/ ~4 e y0 g（我当然不会错过这种好事儿~
/ H$ D* ^! o3 Z$ @6 ] w
' K+ C w! j. k/ l8 L8 C
）. |! b3 z% b. d$ j
5 V! \+ C# t4 I5 O5 U5 j, X

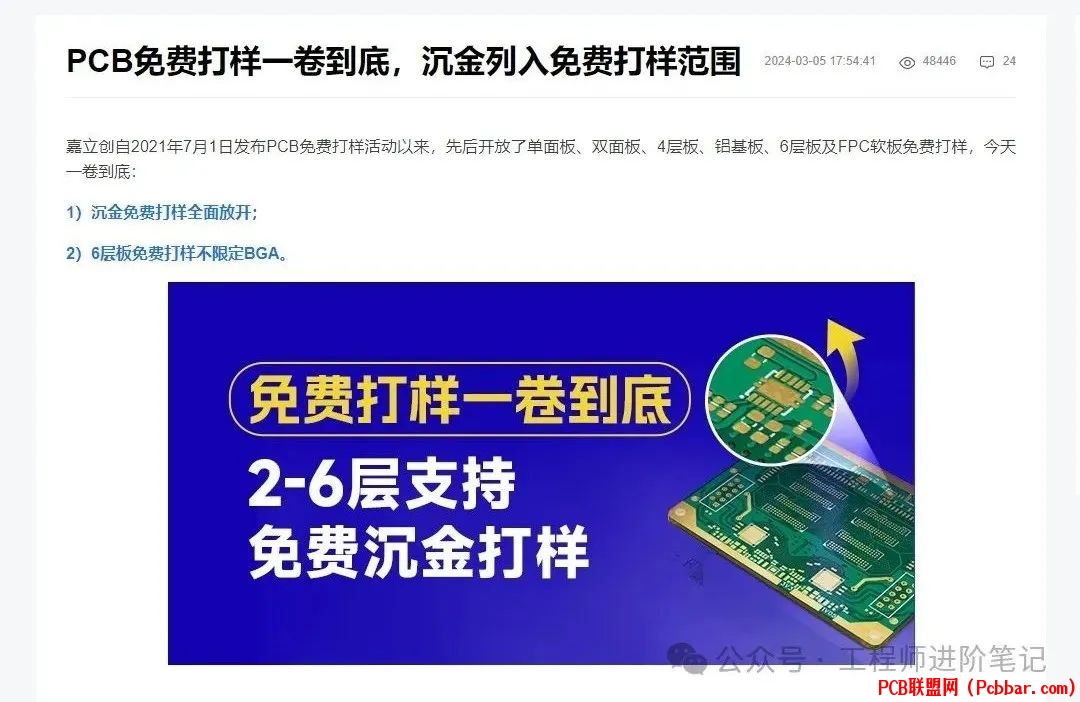

1 X; y" s9 f0 E, g2 c嘉立创官网公告3 k3 O: [: n& i

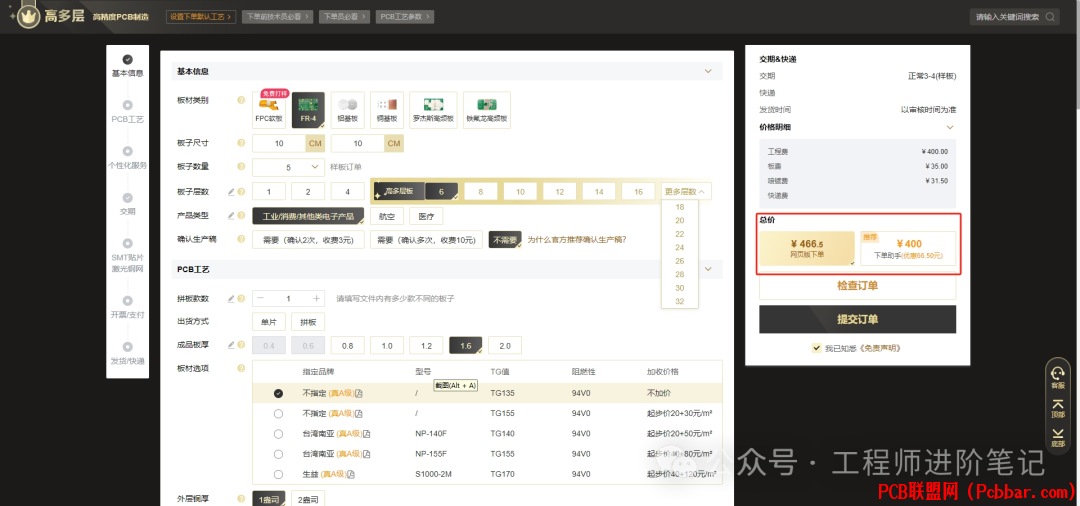

" V( T" H& {/ ?2 E六层PCB打样要花 400 块钱
% F+ q( Z. ?) H C0 t之所以选择嘉立创进行PCB打样，主要是因为嘉立创的服务体系做得很完善，不仅仅能提供PCB打样，还可以提供PCB-layout，物料采购，smt贴片，3D外壳制作等等一整套产业链服务，无疑是为经常跟智能硬件打交道的嵌入式工程师，提供了很大的帮助。3 M1 e) l1 a4 Q

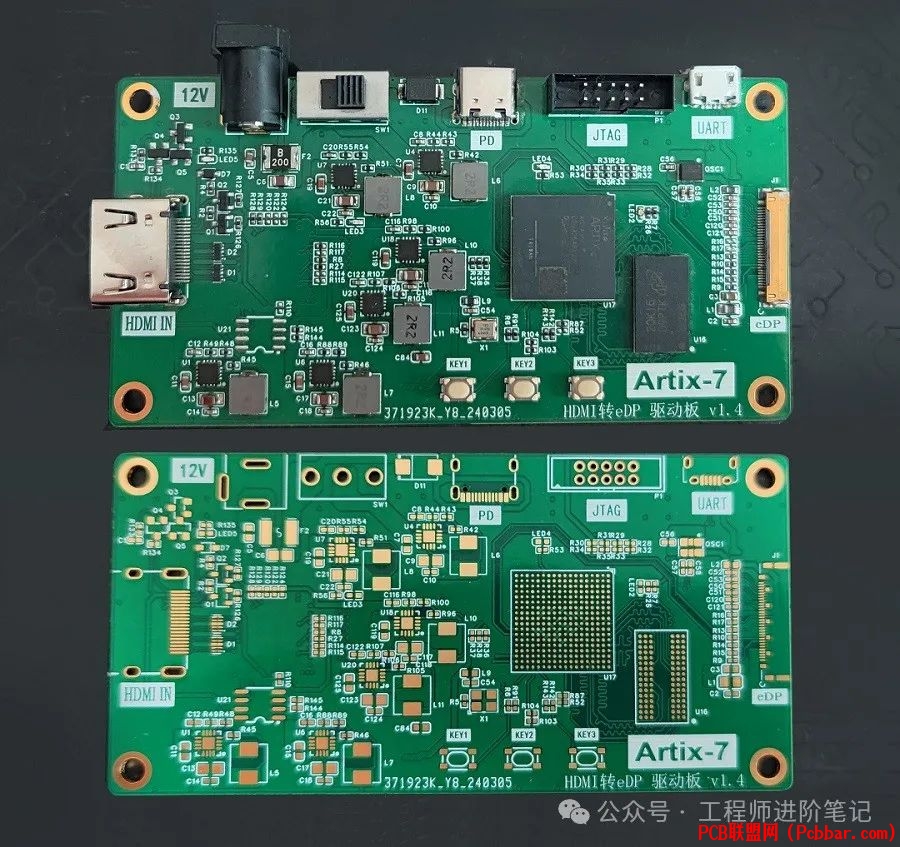

最近，嘉立创还搞出了高多层板统一默认盘中孔，把沉金厚度提高到2u"，并且不限定你的PCB板子上面是否有BGA封装芯片，一起来欣赏一下高多层PCB的盘中孔和加厚沉金工艺吧~
- G: d" D9 o! x% l! F3 q" p, Q
) F# @7 _& E) O. [ y5 B
) j' C& v3 r4 o; ]0 {- y' x7 h
5 ^; v* w: l1 ? G7 t' `$ F: J, a+ N
; B3 f8 X' x. g& p% f( U0 |2 N1 O( ?8 U$ p1 S, ^. @9 Y
: O8 n: q5 z7 E
图片来源：嘉立创官网
/ u$ C# I, Z3 f- t+ B四、高多层板的未来发展
, }7 ]0 I* o8 H* B4 k8 I从早期的单双面电路，发展到如今的高多层板，PCB 制作工艺的演变推进为现代智能硬件行业带来了无限的想象空间。
0 i) [! t i+ [, f9 ~1 h
, M ]! q6 U4 ^! e不久的将来，无论是AI大模型算力卡、具身智能机器人，还是自动驾驶以及航天工业，这些科技领域的发展都将会大大依赖于高多层PCB的支持。4 e* |6 [/ Q! t& p& X
( E) m+ S- R8 O+ r这不仅仅是嘉立创继续努力深耕的方向，也是所有科技创新者的共同愿景和期盼。
* P- r0 h J: i; {2 w$ d* l
/ j$ q+ w! C3 D8 S% z) B1 P, Q
& n. E2 E: Z, J5 M& T
图片来源：网络
/ D( p W4 d" Y+ I4 Y5 W-END-
