cadence实用脚本工具分享，实现orcad原理图快捷设计，减少重复性工作

硬件花园


/ P6 C/ H! N! s2 b+ j, N* s9 @' j( U点击上方名片关注了解更多

+ m& B8 R* K8 t1 o9 S7 B& ~正文前言在使用cadence orcad设计硬件原理图的阶段，为了减少一些重复性的工作，我们可以利用脚本工具进行快捷设计。
本文会教大家如何配置这样的工具，并且分享一个我正在用的小工具，大家感兴趣的话，可以拿去用！相关资料获取方法（网盘免费分享链接），我放在文章最后了！
安装方法1)capEasyCAD.tcl文件放到Cadence安装路径下的【*Cadence\SPB_16.6        ools\capture        clscripts\capAutoLoad\】
2)capsym.olb和EasyCAD 文件文件放到Cadence脚本路径下【Cadence\SPB_DATA\】
使用方法在图纸页面右键可看到当前支持的功能
  b& ]7 t' b6 l. a4 \9 x


1)     【Change Net】--批量修改网络名称
选中需要修改的部分，比如将网络名出现XSW字符全部替换为FPGA，OK后完成替换。


此功能建议慎用！如果使用此功能，修改完成之后需要将原理图关闭并且除DSN以外的文件全部删掉，然后再打开此页并全部选中按回车键打开网络部分。从而完成原理图更新。2)     【PIN WireName】--批量生成pin脚的网络名称
批量选中需要生成网络的pin脚，右键执行【PIN
' W5 g+ z* E7 _0 Y( G. F) gWireName】，pin上会自动增加与名称一致的网络。


; b6 z- ?7 Z  ^3)     【PIN WireSearch】--批量查找生成引脚的网络名称

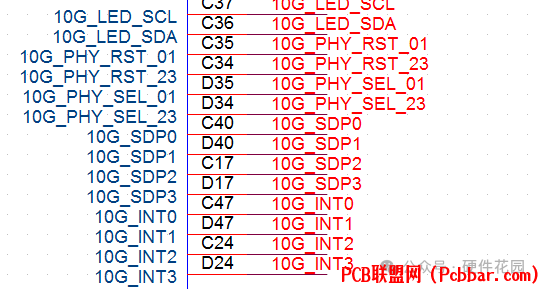

首先制作一个excel表格，比如C37需要生成11111，C36需要生成22222等，制作完成后框选这部分数据，复制！
2 \4 v* E: G  H

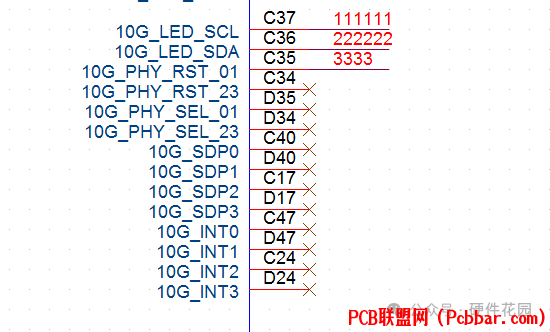

# @$ k2 _( K# F; O回到原理图中，批量选中需要生成网络的pin脚，右键执行【PIN
+ s/ ], }$ ?% SWireSearch】，pin上会自动查表，并生成对应的网络。


; K  |& Y+ H( d8 |9 ]8 I1 _) ~5 u4)     【Place Net】--批量生成网络名称
, w; F" R8 E9 s$ t# Q, Q2 V首先制作一个网络名称的列表，可以是excel也可以是txt。框选并复制！


# u( c) |; f* v6 {2 r8 g, [" H
; ]% M8 R2 z0 [, P# |% n回到原理图中，选择一页左侧有足够空白的图纸，右键执行【Place Net】，可以看到左侧会自动放置网络，待网络消失后，已复制到剪切板，回到需要放置的图页，粘贴网络。
5)     【Place Offpage】--批量生成offpage
! Q8 Y. V- _* I% ~原理图中选中对应的网络线，右键执行【Place Offpage】后会自动生成对应名称的offpage。
如果原理图中选中的是offpage，则会生成与之相反方向的offpage
0 V7 I( l: @9 s# t" F2 o/ a2 I9 I


6)     【Value DNC】--将元器件DNC
% D: X& y  Q* }- k! _原理图中选中元器件，可将属性DNC，并保存器件参数保存。与【Value NoDNC】配合使用。
% `: j) J6 E% l7)     【Value NoDNC】--将元器件恢复属性
原理图中选中DNC的元器件，可将DNC之前的属性恢复回来。与【Value DNC】配合使用，手动DNC的无法恢复。

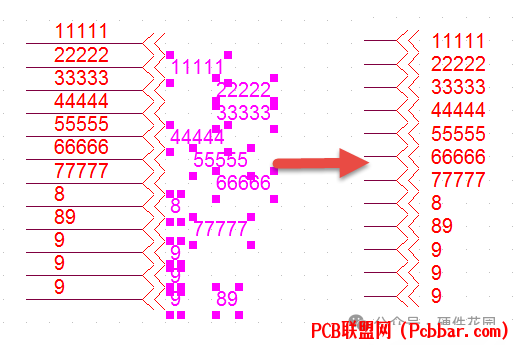

8)     【OffPageName Agli】--将offpage的名称对齐
原理图中选中需要对齐的offpage的名称，只能选名称不能选中整个offpage。执行功能，offpage的名称会自动回到原位。如果方向是在左侧，会进行左对齐。


, k/ k0 G& |0 f% L获取方法
