手把手教你在orcad中设置CIS元器件数据库，提高工作效率

硬件花园


* N* `# H) j% v2 H7 I


3 ]* q* s( B0 ?0 M4 h点击上方名片关注了解更多

  K# V, ]- d* A2 q1 R( W9 @
8 t, R' D. k# P


1 前言  我们常用到的cadence原理图设计工具orcad ，其可以配置CIS元器件数据库，通过这个数据库，我们可以快速地根据指定的料号/参数/封装等条件查询所需要的元件，双击即可放置到原理图中。CIS元器件数据库，就是实现上述查找元件、放置元件时所需要调用的数据库。本文将手把手教你如何在orcad中配置CIS元器件数据库。2 设置步骤首先，如果想用在线版（数据共享、适合团队）的话，我们需要把存放元器件数据库和datasheet的文件夹映射成V盘（可以根据个人喜好设置）。如果想离线使用的话，那么只需在接下来的步骤中输入对应的文件路径即可。

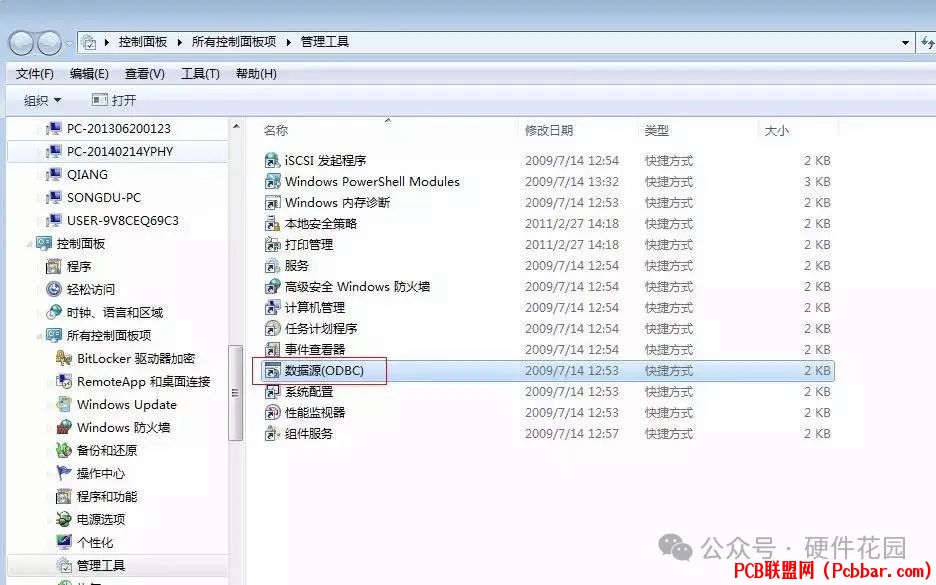

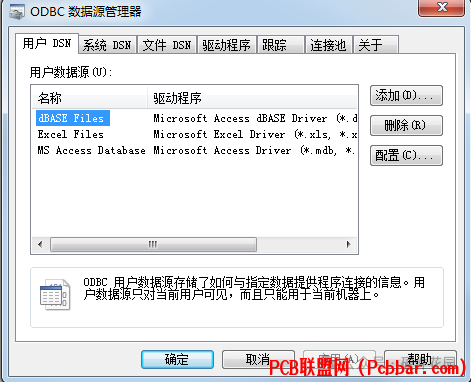

  然后，我们需要找到cadence安装目录【*:\Cadence\spb_16.3        ools\capture】下的capture.ini文件，来设定CIS所链接的元件库和封装库的目录。 在capture.ini文件中加入(路径根据实际路径来修改)： [Part Library Directories] Dir0=V:\LIB\symbol紧接着，我们再打开“控制面板”-“管理工具”的“数据源（ODBC）”设置工具。


如果你使用的是64位系统，请手动打开C:\Windows\SysWOW64这个路径下的odbcad32.exe来打开数据源（ODBC）工具。
2 X, ^) \. Z* ~5 e8 ~! p

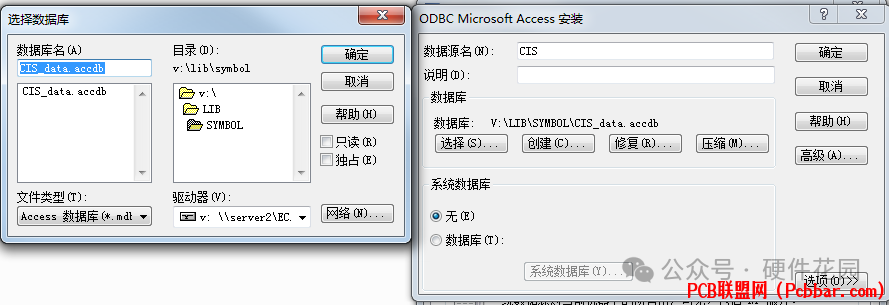

然后切换到“系统DSN”选项卡，点击添加，添加一个Microsoft Access Driver（*.mdb, *.accdb），选择我们服务器上的数据库V:\LIB\symbol\CIS_data。填入名称CIS，点击确定就设定好了这个数据源。
0 R; K9 ]9 J$ w4 e$ K1 ]' \2 t

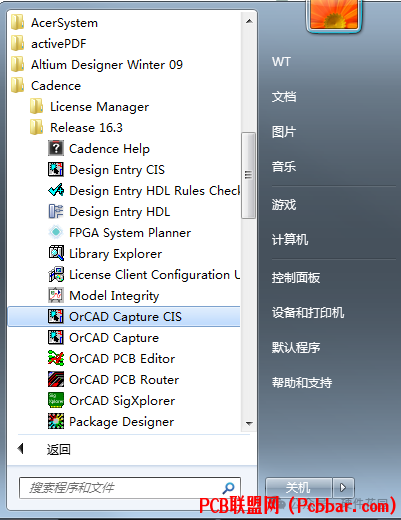

- X8 E; ~7 S: ], K2 ~, ^2 I现在，我们回到Capture CIS中进行设置。打开OrCAD Capture CIS,
; p& Z3 y/ j1 q  W

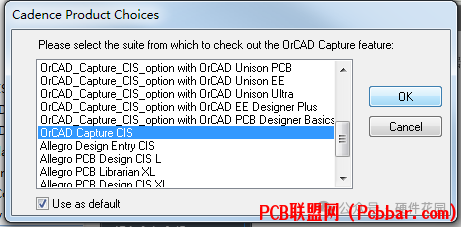

选择OrCAD Capture CIS，同时勾选Use as default（以后就不用每次都选择了）。

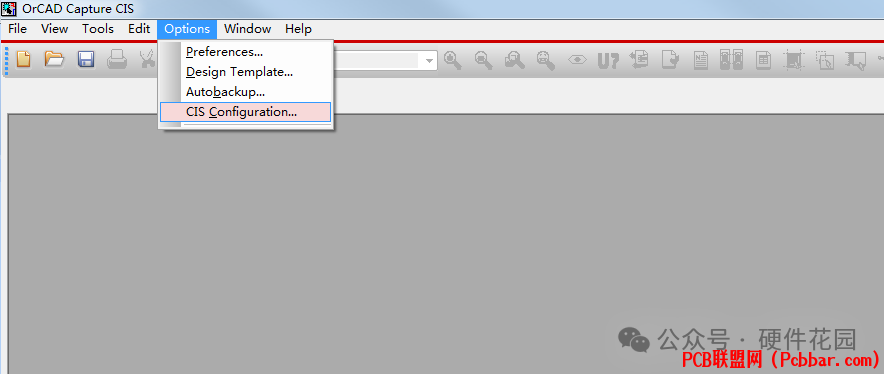

从菜单中打开CIS Configuration。
! J0 H8 ?9 i$ W/ _" u/ U

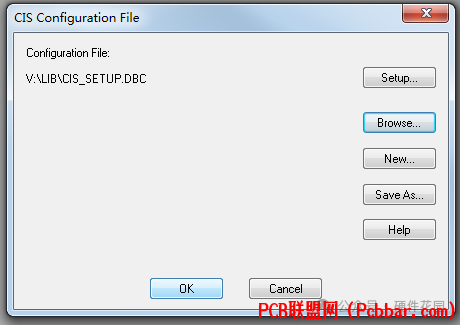

出现CIS Configuration File对话框，点击Browse。

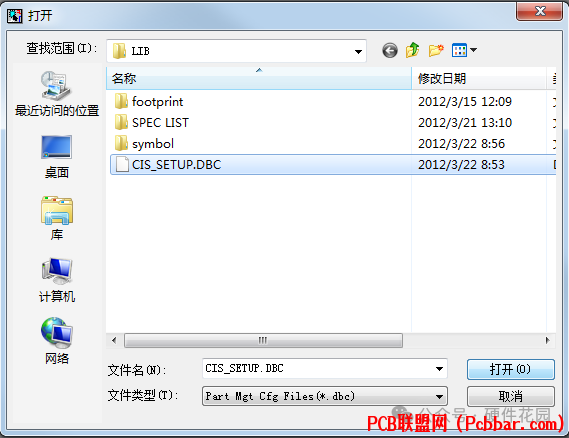

选择路径为V:\LIB\CIS_SETUP.DBC，点击打开。
/ r# q8 h0 U1 ~+ R5 t* ^


点击OK完成设置。

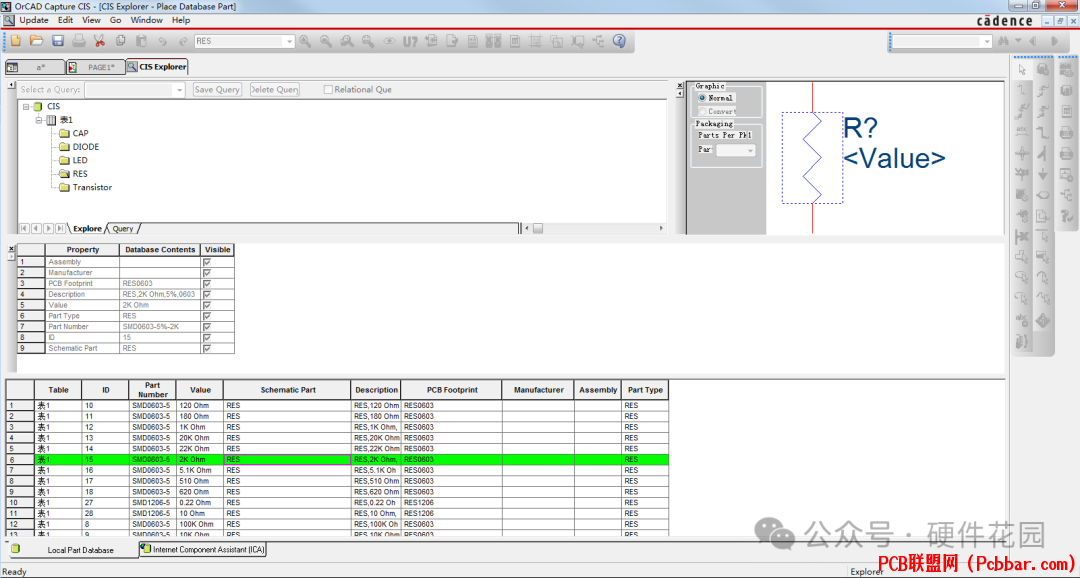

现在可以看看设置的效果了，随便新建一个原理图，按“Z”打开CIS Explorer。


1 m6 V6 q, |$ X; _0 k' u# T" H就可以看到我们的Symbol库了，双击需要的器件就可以放置在原理图中。3 结语本文主要介绍了如何在cadence的orcad中配置CIS元器件数据库，一方面可以实现团队内数据共享，尽量保持数据资料的一致；另一方面，减少重复性工作，提高工作效率。
