0 E% |1 [4 v: x) M4 d正文前言在使用cadence orcad设计硬件原理图的阶段，为了减少一些重复性的工作，我们可以利用脚本工具进行快捷设计。
本文会教大家如何配置这样的工具，并且分享一个我正在用的小工具，大家感兴趣的话，可以拿去用！相关资料获取方法（网盘免费分享链接），我放在文章最后了！
安装方法1)capEasyCAD.tcl文件放到Cadence安装路径下的【*Cadence\SPB_16.6        ools\capture        clscripts\capAutoLoad\】
2)capsym.olb和EasyCAD 文件文件放到Cadence脚本路径下【Cadence\SPB_DATA\】
使用方法在图纸页面右键可看到当前支持的功能


1)     【Change Net】--批量修改网络名称

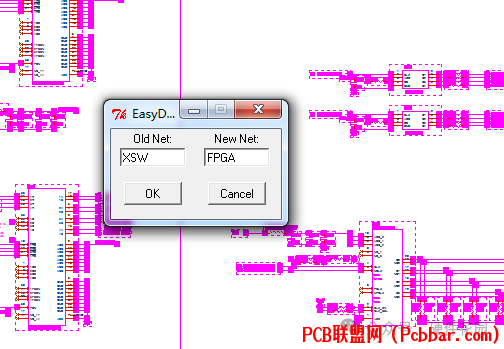

选中需要修改的部分，比如将网络名出现XSW字符全部替换为FPGA，OK后完成替换。
& H& [/ D9 }2 B% U


此功能建议慎用！如果使用此功能，修改完成之后需要将原理图关闭并且除DSN以外的文件全部删掉，然后再打开此页并全部选中按回车键打开网络部分。从而完成原理图更新。2)     【PIN WireName】--批量生成pin脚的网络名称
) `1 w4 Y! I; P$ A批量选中需要生成网络的pin脚，右键执行【PIN
& f$ I5 C; n! t! Y0 o. W: BWireName】，pin上会自动增加与名称一致的网络。


8 j- v" B* _8 v& Q; R3)     【PIN WireSearch】--批量查找生成引脚的网络名称

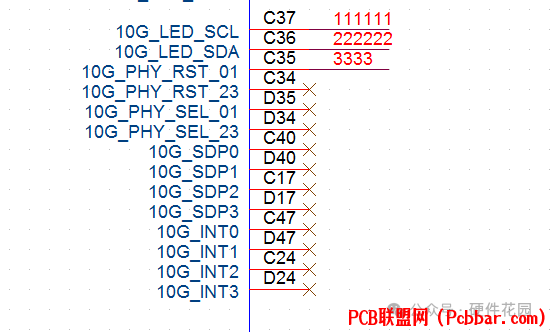

0 G# J9 R* _5 \5 M首先制作一个excel表格，比如C37需要生成11111，C36需要生成22222等，制作完成后框选这部分数据，复制！
! G8 O+ {3 V9 R$ ^! M6 U" }) L


回到原理图中，批量选中需要生成网络的pin脚，右键执行【PIN

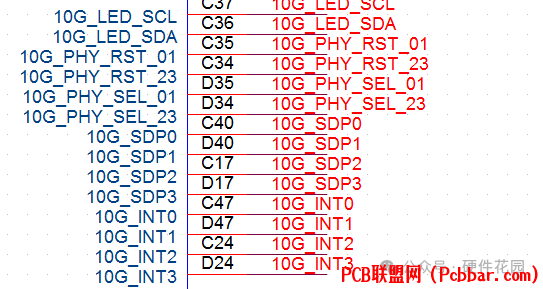

WireSearch】，pin上会自动查表，并生成对应的网络。
% o/ }# F& F9 J4 u7 G


% f/ c6 l+ X, m' B) h0 `4)     【Place Net】--批量生成网络名称

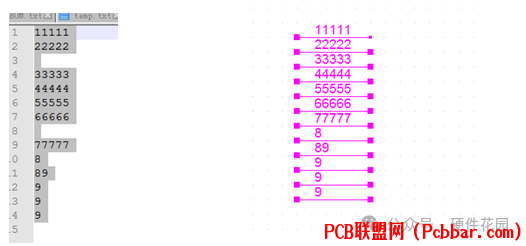

6 v, O4 d/ t7 ?( g/ e7 L首先制作一个网络名称的列表，可以是excel也可以是txt。框选并复制！
4 k, a$ j  T( E/ t* X" w



; C/ h1 r+ ^# D5 q7 [% `" A回到原理图中，选择一页左侧有足够空白的图纸，右键执行【Place Net】，可以看到左侧会自动放置网络，待网络消失后，已复制到剪切板，回到需要放置的图页，粘贴网络。
" K2 R$ O2 `, M8 L' l0 M4 F% n/ i3 y. @5)     【Place Offpage】--批量生成offpage

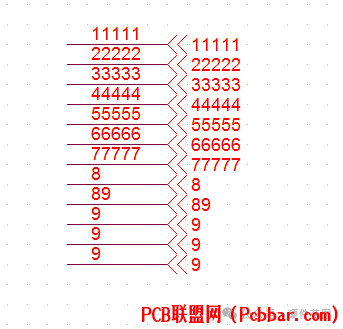

原理图中选中对应的网络线，右键执行【Place Offpage】后会自动生成对应名称的offpage。
. n$ w- ^3 L7 D0 J6 A/ D% a如果原理图中选中的是offpage，则会生成与之相反方向的offpage


6)     【Value DNC】--将元器件DNC
原理图中选中元器件，可将属性DNC，并保存器件参数保存。与【Value NoDNC】配合使用。
7)     【Value NoDNC】--将元器件恢复属性
3 L8 t! Q. h, S! p0 I% ^原理图中选中DNC的元器件，可将DNC之前的属性恢复回来。与【Value DNC】配合使用，手动DNC的无法恢复。
8)     【OffPageName Agli】--将offpage的名称对齐

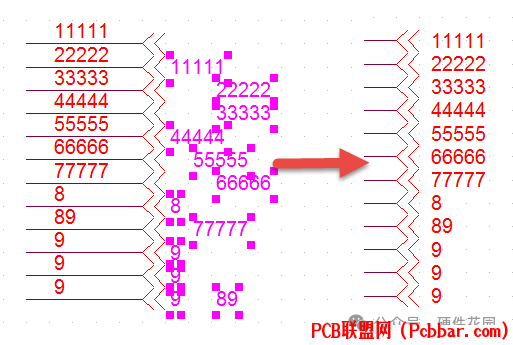

) p& y; L! C- c原理图中选中需要对齐的offpage的名称，只能选名称不能选中整个offpage。执行功能，offpage的名称会自动回到原位。如果方向是在左侧，会进行左对齐。


& [' j7 o) C( s5 B& l; F获取方法
