引言在快速发展的光通信领域，实现高速和宽带信号调制非常重要。行波马赫-曾德尔调制器（TWMZM）是支持这一进步的关键技术之一。本文旨在全面介绍TWMZM的原理、优势及其在光通信系统中的实现。使用的pSim Plus光电融合仿真工具，具备光链路和器件仿真接口，进行光电融合仿真，使用户能够使用单一仿真器完成复杂的光电系统设计和分析。


图1：光通信系统中TWMZM的概览，展示了发射器（Tx）、马赫-曾德尔调制器（MZM）和接收器（Rx）组件。
1 Q" h+ M" y) o% e
什么是TWMZM？
' W4 u& j5 S' m% c3 R8 v行波马赫-曾德尔调制器（TWMZM）是一种先进的光调制器，结合了马赫-曾德尔干涉仪结构和行波电极技术。这种组合实现了高速、宽带的光信号调制，使其成为现代光通信系统中的重要组件。

工作原理TWMZM的运作基于两个基本原理：1. 马赫-曾德尔干涉仪（MZI）：MZI结构构成了TWMZM的核心。其工作方式如下：a) 输入光信号通过Y分路器分成两条路径。b) 调制电信号施加到一条或两条路径上，导致光信号的相位发生变化。c) 然后，两条光路通过Y合路器重新组合。d) 重新组合会根据两条路径之间的相位差产生干涉。e) 这种干涉调制了输出光信号的强度。
7 v! _; F3 q) f; ?2.行波电极（TWE）：TWE是实现高频操作的关键创新：

允许电信号以行波方式在电极结构中传输。

TWE的设计使光信号和电信号的速度匹配。

这种匹配确保了高频电信号和光信号之间的有效相互作用。[/ol]
$ F" V3 Z& C7 M: Q$ }! Z! zTWMZM的优势TWMZM中MZI和TWE技术的结合提供了几个显著优势：1. 高频响应：行波电极技术允许电信号以波状方式传播。这一特性使TWMZM能够有效处理高频信号，适用于高速光通信系统。
2.宽带宽：行波电极的设计最小化了信号反射和损耗。这一特性使TWMZM能够提供宽调制带宽，允许以高速传输大量数据。
3.提高调制效率：TWE设计中光信号和电信号速度的匹配确保了两者之间的高效相互作用，与传统调制器相比，提高了调制效率。
, z( _! B4 e) s! tTWMZM的线路实现为了理解TWMZM在光通信系统中的实现，我们将线路分为三个主要阶段：信号生成、信号处理以及光信号调制和分析。1. 信号生成：用于调制的电信号通过以下组件生成：

PRBS（伪随机比特序列）发生器：产生类随机的比特序列。

NRZ（非归零）转换器：将PRBS信号转换为NRZ格式。

DC电源：为光调制器的运行提供必要的直流偏置电压。
) M+ Y" Q; ]# m9 U7 m; |& \: N* c

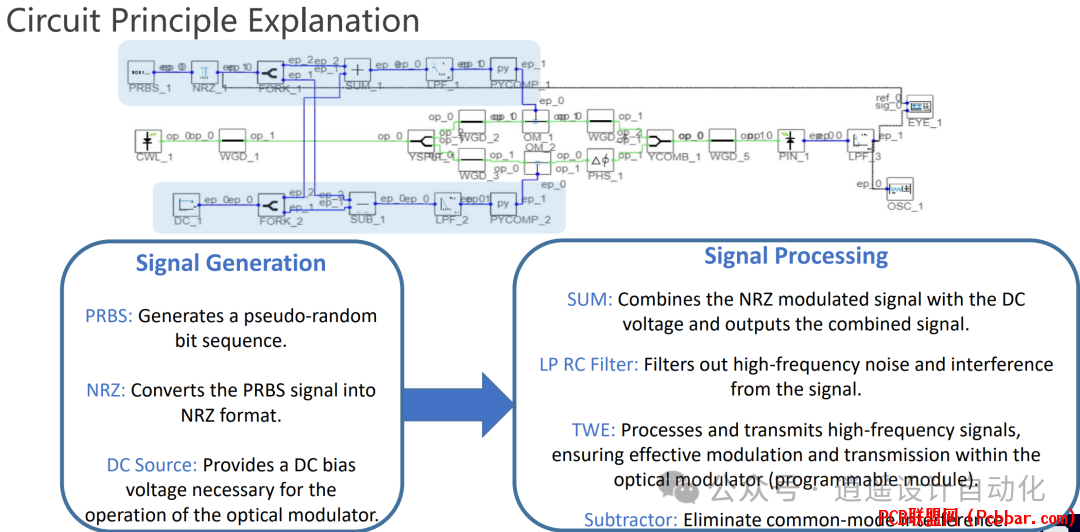

, k' H$ T& m) M/ `" a图2：线路图显示了TWMZM系统的信号生成和处理阶段，包括PRBS、NRZ、DC电源、求和器、低通RC滤波器、TWE和减法器组件。

  H. F) W( G' A4 V2. 信号处理：生成的信号经过处理，为光调制做准备：

求和器：将NRZ调制信号与DC电压相结合。

低通RC滤波器：去除信号中的高频噪声和干扰。

TWE（行波电极）：一个可编程模块，处理和传输高频信号，确保在光调制器中进行有效调制。

减法器：消除共模干扰，提高信号质量。

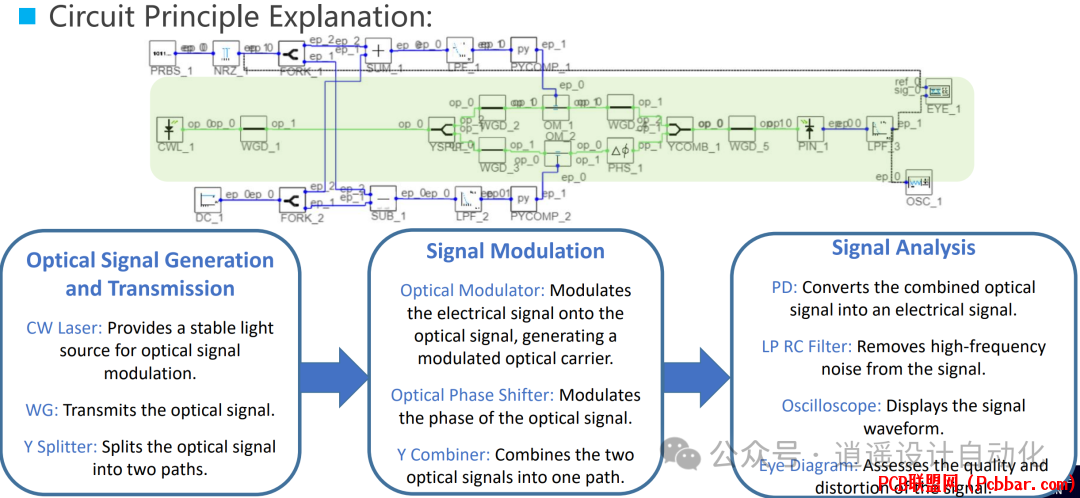

6 k1 K2 I$ j! f( _+ N7 W! A3. 光信号调制和分析：这个阶段涉及实际的光信号调制和后续分析：a.光信号生成和传输:

CW（连续波）激光器：为光信号调制提供稳定的光源。

WG（波导）：传输光信号。

Y分路器：将光信号分成两条路径进行调制。
b.信号分析:

光调制器：应用处理后的电信号来调制光载波。

光相移器：调制一条或两条路径中光信号的相位。

Y合路器：将两个光信号重新合并为一条路径。
c.信号调制:

PD（光电探测器）：将调制后的光信号转换回电信号。

低通RC滤波器：去除转换后电信号中的高频噪声。

示波器：显示信号波形以供分析。

眼图：提供视觉表示以评估信号质量和失真。
  G$ K& I% u) X! J9 j

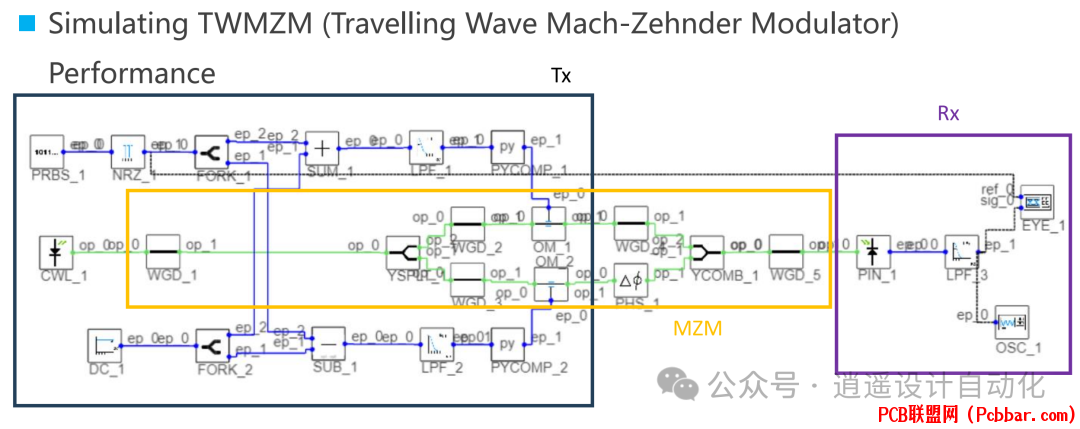

图3：详细的线路图，展示了TWMZM系统的光信号生成、调制和分析阶段，包括CW激光器、WG、Y分路器、光调制器、光相移器、Y合路器、PD、低通RC滤波器、示波器和眼图组件。
性能分析为评估TWMZM系统的性能，工程师通常使用两个主要工具：1. 示波器：示波器实时显示信号波形。允许工程师观察信号的幅度、频率和整体形状。这个工具对于识别调制信号中的任何失真或异常非常重要。
2 P( X, W+ C* a; K2.眼图：眼图是一种强大的可视化工具，将信号的多个样本叠加创建复合图像。形状类似于"眼睛"，提供了几个关键信息：

"眼睛"的开放程度表示信号质量。宽开的眼睛表示信号清晰，符号间干扰最小。

眼睛开口的高度代表信噪比。

眼睛的宽度表示可以无错误采样信号的时间。

抖动和失真表现为眼图形状的闭合或扭曲。
, L- x7 U7 o& Z8 j" e" V
. x5 D0 H# m" q5 {7 S* \. |8 A

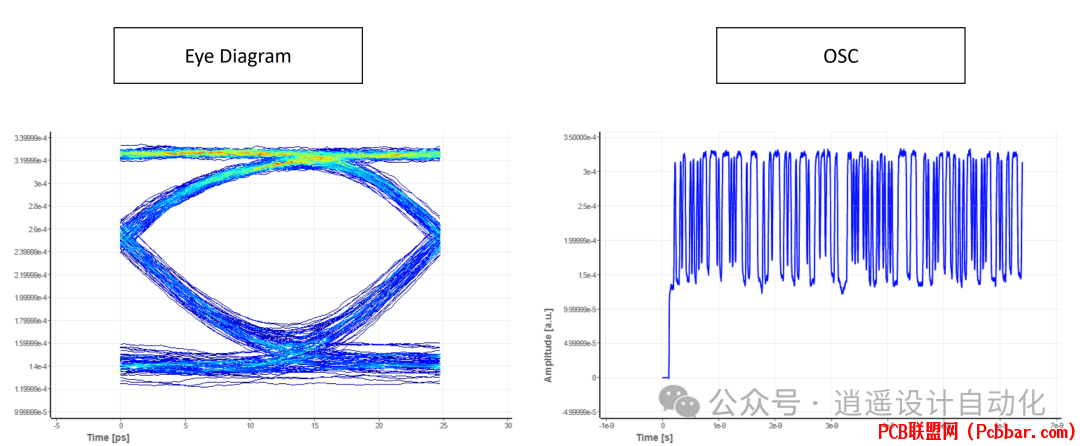

图4：用于分析TWMZM性能的眼图和示波器（OSC）输出示例。

/ [: x* V, D7 U结论行波马赫-曾德尔调制器（TWMZM）通过结合马赫-曾德尔干涉仪结构和行波电极技术，TWMZM实现了高速、宽带的光信号调制。这使得在现代光通信系统中，支持不断增长的数据传输容量需求。
了解TWMZM的原理、优势和实现对于在光通信领域工作的工程师和研究人员非常重要。随着我们继续推动数据传输速度和容量的边界，TWMZM技术将发挥越来越重要的作用。
