正文前言在使用cadence orcad设计硬件原理图的阶段，为了减少一些重复性的工作，我们可以利用脚本工具进行快捷设计。
本文会教大家如何配置这样的工具，并且分享一个我正在用的小工具，大家感兴趣的话，可以拿去用！相关资料获取方法（网盘免费分享链接），我放在文章最后了！
- T/ Z4 h" W. Y' T$ Y  c1 g2 G, l安装方法1)capEasyCAD.tcl文件放到Cadence安装路径下的【*Cadence\SPB_16.6        ools\capture        clscripts\capAutoLoad\】
- @4 B1 p0 U3 h# q2 F: K+ x4 \! [2)capsym.olb和EasyCAD 文件文件放到Cadence脚本路径下【Cadence\SPB_DATA\】

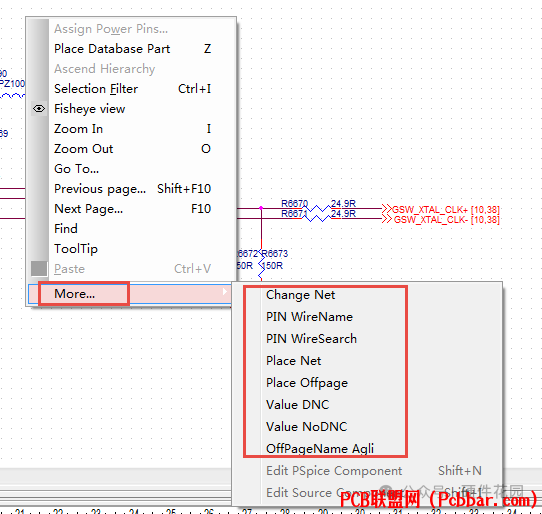

7 |" ]: D$ t. D+ \+ ]使用方法在图纸页面右键可看到当前支持的功能
& B1 W5 t7 T2 D2 ~


  c) M; C0 T% C5 J) T1)     【Change Net】--批量修改网络名称
& N- }2 ^# t, A) d$ h5 _9 K6 D5 ~. S9 s选中需要修改的部分，比如将网络名出现XSW字符全部替换为FPGA，OK后完成替换。
  O. R' c' K# J$ @$ N; u. d; c  T6 T


. z$ v' w+ I& H2 R7 r6 O! T! ~此功能建议慎用！如果使用此功能，修改完成之后需要将原理图关闭并且除DSN以外的文件全部删掉，然后再打开此页并全部选中按回车键打开网络部分。从而完成原理图更新。2)     【PIN WireName】--批量生成pin脚的网络名称
批量选中需要生成网络的pin脚，右键执行【PIN
+ q  f) b  \% e! T" X  E) E- v' sWireName】，pin上会自动增加与名称一致的网络。
6 t' \% i4 z" T  v5 w


3)     【PIN WireSearch】--批量查找生成引脚的网络名称

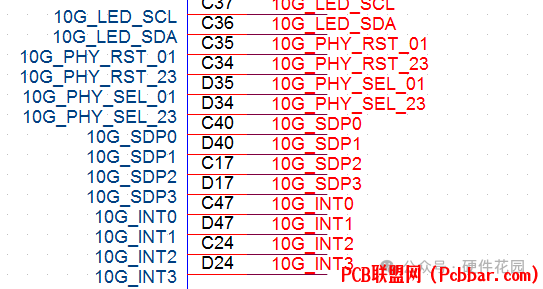

首先制作一个excel表格，比如C37需要生成11111，C36需要生成22222等，制作完成后框选这部分数据，复制！
& r7 M( [; j9 R$ K


回到原理图中，批量选中需要生成网络的pin脚，右键执行【PIN
5 X$ y' `9 V$ D* _6 Y- K- j1 w+ `$ m/ ]WireSearch】，pin上会自动查表，并生成对应的网络。
8 y* r% m( s  m, W1 }0 V$ G& y


! a8 F$ D) y7 w; S0 B$ v4)     【Place Net】--批量生成网络名称

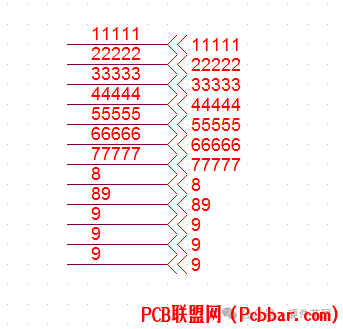

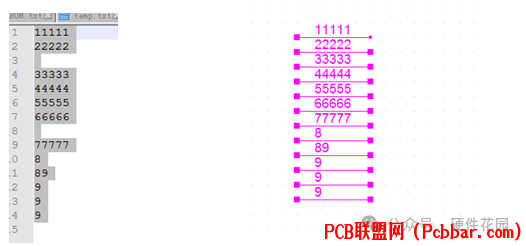

首先制作一个网络名称的列表，可以是excel也可以是txt。框选并复制！
/ G; N* ?3 W4 b" L/ [# Z0 o



6 @8 A1 f$ n' w- |( v回到原理图中，选择一页左侧有足够空白的图纸，右键执行【Place Net】，可以看到左侧会自动放置网络，待网络消失后，已复制到剪切板，回到需要放置的图页，粘贴网络。
5)     【Place Offpage】--批量生成offpage
* K; t7 u( {6 `9 r原理图中选中对应的网络线，右键执行【Place Offpage】后会自动生成对应名称的offpage。
如果原理图中选中的是offpage，则会生成与之相反方向的offpage
8 Y* e3 ?! ^$ l/ C


9 e/ L% c, g0 S( `. a; r6)     【Value DNC】--将元器件DNC
原理图中选中元器件，可将属性DNC，并保存器件参数保存。与【Value NoDNC】配合使用。
/ j6 H! d! D( [6 g3 u7)     【Value NoDNC】--将元器件恢复属性
原理图中选中DNC的元器件，可将DNC之前的属性恢复回来。与【Value DNC】配合使用，手动DNC的无法恢复。
8)     【OffPageName Agli】--将offpage的名称对齐
原理图中选中需要对齐的offpage的名称，只能选名称不能选中整个offpage。执行功能，offpage的名称会自动回到原位。如果方向是在左侧，会进行左对齐。


获取方法
