引言" B& \6 [( q$ B' _4 {; l& O" W
雪崩光电二极管(APD)是现代光探测系统中的关键组件,具有高灵敏度和快速响应时间。本文将探讨APD的工作原理、优势及其在光信号处理中的应用。并且以 pSim Plus 仿真工具进行系统级仿真验证APD在系统中的具体贡献[1]。使用的pSim Plus光电融合仿真工具,具备光链路和器件仿真接口,进行光电融合仿真,使用户能够使用单一仿真器完成复杂的光电系统设计和分析。
* S2 a& G( M; V' n9 _% N! _) F* C雪崩光电二极管简介雪崩光电二极管是一种专门的光探测器,通过雪崩倍增效应将入射光信号转换为电信号。这些器件在电信、科学研究和高速数据传输等领域发挥重要作用。
' \/ k2 J* S, R9 ^9 K; P
6 ~4 {) k1 s. \图1:雪崩光电二极管(APD)结构和工作原理示意图[2]。
. `( M) n* z; s" U1 n* Z+ c" c) _APD的基本工作原理可以分为几个关键步骤:光子吸收:当具有足够能量的光子击中二极管时,会在半导体材料中产生电子-空穴对。4 g! H+ O4 H/ Y- d
载流子加速:这些电子-空穴对随后被器件中存在的强电场加速。; [2 V- a% W i- R
碰撞电离:加速的载流子与晶体结构中的其他原子碰撞,通过碰撞电离过程产生更多电子-空穴对。* B1 }9 N0 M' L
雪崩倍增:每次碰撞都会产生更多载流子,在高反向偏置电压下创造出雪崩式的倍增效应。
5 @. u. b4 b6 P9 b( z信号输出:这个过程的结果是产生显著放大的电信号输出。
A# e/ y* G: M7 `7 M H[/ol]6 n* W3 [4 v! ?5 T2 q9 g2 s
雪崩光电二极管的优势与传统光电二极管相比,APD具有几个明显的优势,使其适用于特定应用:高增益和灵敏度:雪崩倍增效应使APD能够实现比普通光电二极管更高的增益。这种增加的增益转化为更高的灵敏度,能够探测到其他探测器可能会错过的较弱光信号。
' R z7 ^5 M" \# |* h高速度:APD具有快速响应时间,使其成为高速通信系统和数据传输应用的理想选择。快速的载流子倍增过程有助于快速将光信号转换为电信号。
m# c) x1 l# [/ K) w6 b0 P( g4 _: g宽动态范围:通过调节偏置电压可以控制雪崩效应,使APD能够在广泛的光强范围内有效工作。9 s4 g) r+ J! }! O0 L) W, ?
均匀性和可重复性:由于雪崩过程的性质,确保不同APD之间或甚至单个APD的有效区域内的一致性表现可能具有挑战性。. Y. Q) \; H. ~3 Z. S! R
[/ol]4 Q0 n; J, |% _6 ^$ y
光信号处理中的应用* ] `/ E( S" l7 M
APD的主要应用之一是光信号的处理和分析。让我们研究一个典型的设置,展示APD在这种情况下的使用方式。+ {1 c+ {7 H# S$ c# |

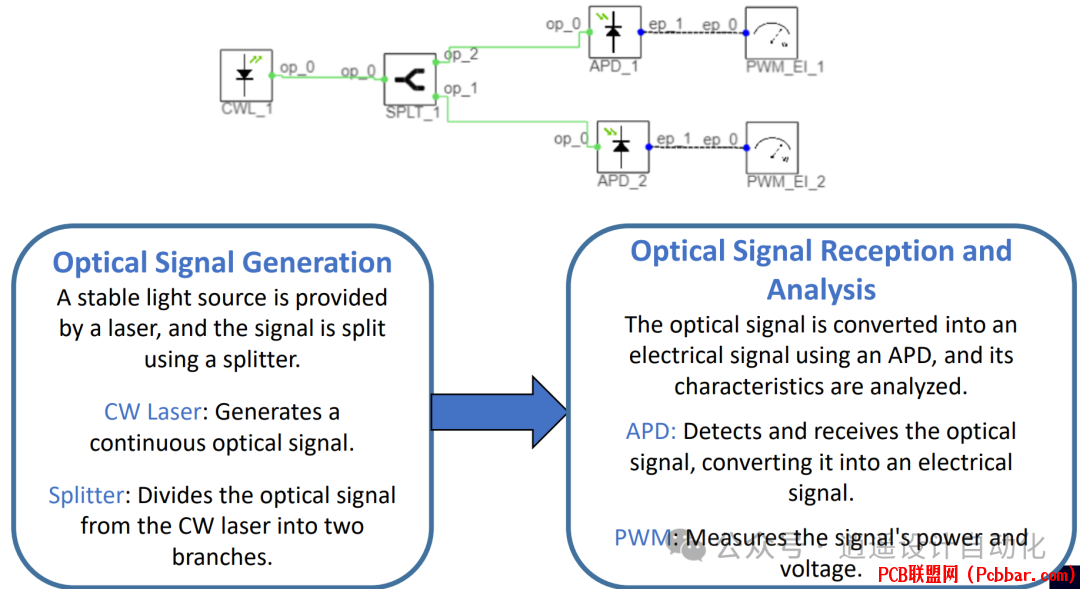

/ V* m/ q1 F' W/ L! v! `5 S图2:线路图展示了使用APD进行光信号生成、接收和分析的原理。! z( @4 r" P) s( @5 B' ]# _
图2所示的系统可以分为两个主要部分:1.光信号生成:连续波(CW)激光器作为稳定的光源,产生一致的光信号。分光器用于将CW激光器的光信号分成两个独立的分支,允许多个信号路径或参考比较。" P. x( ]& V. `5 c
2.光信号接收和分析:APD是这个部分的关键组件,负责探测和接收光信号。接收到光后,APD通过雪崩倍增过程将其转换为电信号。然后使用功率和波形测量仪(PWM)测量和分析产生的电信号特性,包括功率和电压。$ ]- ]- @6 n; R& L0 h/ Y
这种设置允许精确测量和分析光信号,展示了APD将弱光输入转换为可测量电输出的能力。- J: m2 L+ e% z, [. T
性能分析为了更好地理解APD在实际应用中的性能,让我们检查上述系统的一些测量结果。( o" r+ m# ~* @. d

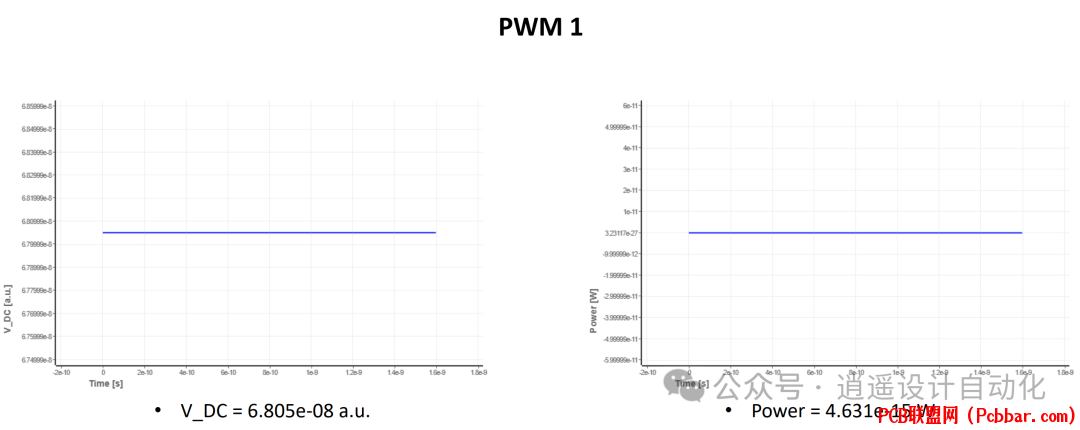

8 U' I: Q3 L2 F$ J @图3:PWM 1的 pSim Plus仿真结果,显示处理后信号的电压和功率读数。
: ]- ]3 v) t; g1 K. W8 \6 p" g) u
$ q4 ]* o. G! ]' i$ o$ P图4:PWM 2的 pSim Plus仿真结果,显示与PWM 1相似的电压和功率读数。5 D% _0 h, \9 m! i& O
分析PWM 1和PWM 2的数据,我们可以观察到:电压测量:两个PWM记录的直流电压(V_DC)均为6.805e-08任意单位(a.u.)。这两个测量点的一致读数表明APD输出的信号稳定。功率测量:两点测得的光功率均为4.631e-15 W。这个极低的功率水平表明APD能够检测和放大非常弱的光信号。一致性:PWM1和PWM2的相同读数表明系统平衡良好,信号分割和检测过程按预期运行。' [7 y/ B1 b3 W
这些测量结果突出了APD检测和处理极弱光信号的能力,将其转换为可测量的电输出。两个测量点之间的一致性也凸显了基于APD的检测系统的可靠性。
/ E! Z* s+ R. n# E, S3 k, _挑战和考虑因素虽然APD提供了显著的优势,但在使用这些器件时需要注意一些挑战和考虑因素:温度敏感性:雪崩倍增过程对温度波动敏感。为了稳定运行,可能需要适当的温度控制或补偿机制。高工作电压:与标准光电二极管相比,APD通常需要更高的反向偏置电压。这需要仔细设计电源和考虑安全因素。增益-带宽权衡:随着APD增益的增加,带宽往往会降低。为特定应用找到这些参数之间的最佳平衡至为重要。噪声考虑:虽然APD可以实现低噪声运行,但需要管理暗电流和雪崩过程产生的过量噪声等因素,特别是在低光探测场景中。均匀性和可重复性:由于雪崩过程的性质,确保不同APD之间或甚至单个APD的有效区域内的一致性表现可能具有挑战性。3 k7 H* W& U( Z" K3 I
[/ol] ]; e( a7 R( n* ~% t
结论. G9 `. a& g0 r
雪崩光电二极管提供高灵敏度、快速响应时间和检测极弱光信号的能力。独特的雪崩倍增机制允许内部增益,使其在高速光通信到先进科学仪器等应用中不可或缺。
4 A! L7 W: e9 } v6 S正如光信号处理示例所展示的,APD可以有效地将弱光信号转换为可测量的电输出,实现精确分析和测量。在多个测量点观察到的一致性能突显了基于APD的系统的可靠性和有效性。
2 W* w4 L# I) T% `虽然在温度敏感性、工作电压要求和噪声管理方面存在挑战,但持续的研究和开发不断解决这些问题,扩大APD的潜在应用。随着光电子技术的进步,雪崩光电二极管无疑将在推动光探测和信号处理边界方面发挥越来越重要的作用。3 E: E$ D. p/ y. V/ Y9 f
APD在多个领域的应用正在不断扩展,包括但不限于:光纤通信:APD在高速光纤通信系统中广泛应用,能够检测微弱的光信号,提高通信质量和距离。激光雷达(LiDAR):在自动驾驶和机器人技术中,APD用于距离测量和3D成像。光电子集成芯片(PIC):APD正逐步集成到更复杂的光电子集成芯片中,推动硅基光电子技术的发展。量子通信:在量子密钥分发等量子通信应用中,APD的高灵敏度特性使其成为单光子检测的理想选择。医疗成像:APD在正电子发射断层扫描(PET)等医学成像技术中发挥重要作用。光计算:随着光计算技术的发展,APD可能在未来的光学处理器中扮演重要角色。[/ol]
) C6 @' Y) w; a( ~# ?" S随着技术的不断进步,可以期待看到APD在性能、集成度和应用范围方面的持续改进,为下一代光通信、传感和计算技术开辟新的可能性。/ L- z+ t* T0 i s% e2 b/ o
参考文献[1]Latitude Design Automation. [Online]. Available: https://latitudeda.com/. [Accessed: Sep. 2, 2024].[2]Wang, Binhao & Mu, Jifang. (2022). High-speed Si-Ge avalanche photodiodes. PhotoniX. 3. 8. 10.1186/s43074-022-00052-6.5 a# H e0 g3 w' L# S0 D
