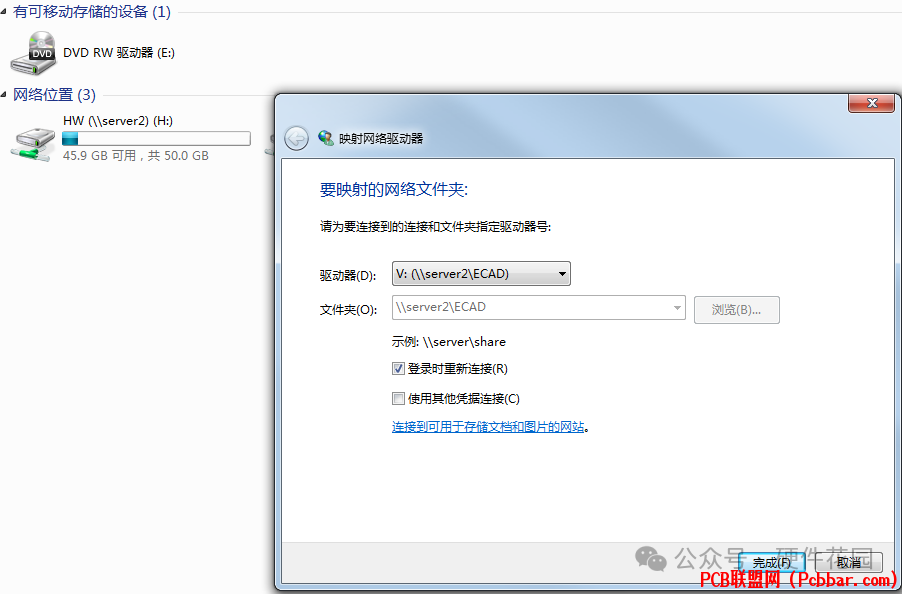

1 前言  我们常用到的cadence原理图设计工具orcad ，其可以配置CIS元器件数据库，通过这个数据库，我们可以快速地根据指定的料号/参数/封装等条件查询所需要的元件，双击即可放置到原理图中。CIS元器件数据库，就是实现上述查找元件、放置元件时所需要调用的数据库。本文将手把手教你如何在orcad中配置CIS元器件数据库。2 设置步骤首先，如果想用在线版（数据共享、适合团队）的话，我们需要把存放元器件数据库和datasheet的文件夹映射成V盘（可以根据个人喜好设置）。如果想离线使用的话，那么只需在接下来的步骤中输入对应的文件路径即可。
5 ?  N0 ~7 B; g2 a

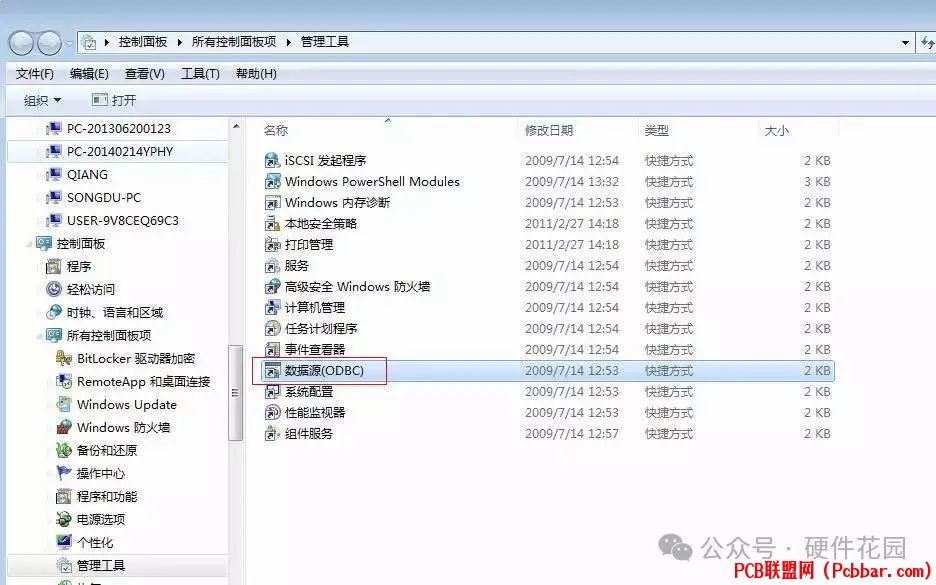

9 x+ U2 s/ ?9 {, g* `  L7 w$ f: k  然后，我们需要找到cadence安装目录【*:\Cadence\spb_16.3        ools\capture】下的capture.ini文件，来设定CIS所链接的元件库和封装库的目录。 在capture.ini文件中加入(路径根据实际路径来修改)： [Part Library Directories] Dir0=V:\LIB\symbol紧接着，我们再打开“控制面板”-“管理工具”的“数据源（ODBC）”设置工具。
# J6 j8 A0 u4 \. N; K6 j% o1 ]


如果你使用的是64位系统，请手动打开C:\Windows\SysWOW64这个路径下的odbcad32.exe来打开数据源（ODBC）工具。

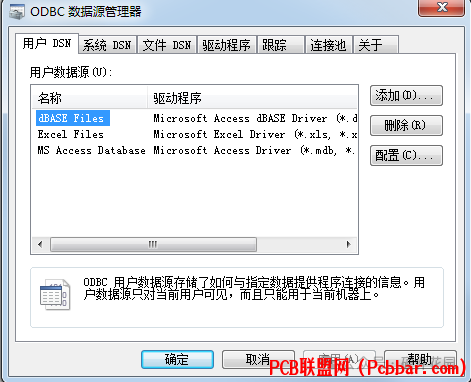

然后切换到“系统DSN”选项卡，点击添加，添加一个Microsoft Access Driver（*.mdb, *.accdb），选择我们服务器上的数据库V:\LIB\symbol\CIS_data。填入名称CIS，点击确定就设定好了这个数据源。

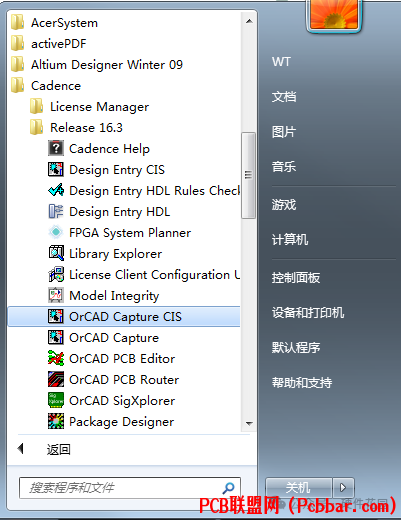

现在，我们回到Capture CIS中进行设置。打开OrCAD Capture CIS,

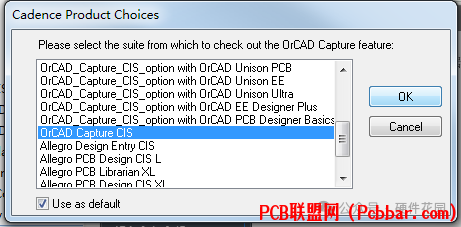

' Z/ e: i7 u3 K5 j: Q3 Y" s8 }选择OrCAD Capture CIS，同时勾选Use as default（以后就不用每次都选择了）。


从菜单中打开CIS Configuration。

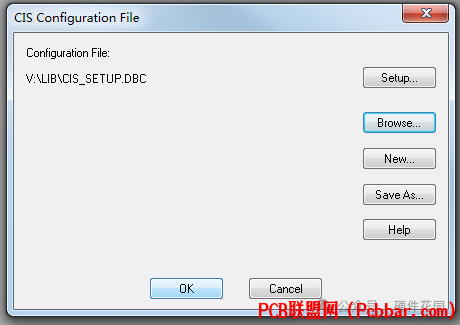

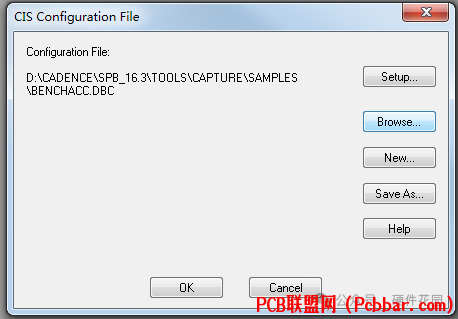

+ H( X" l+ {" |/ h出现CIS Configuration File对话框，点击Browse。
: v3 }$ R& n+ ^- Z. l  i( z* ^

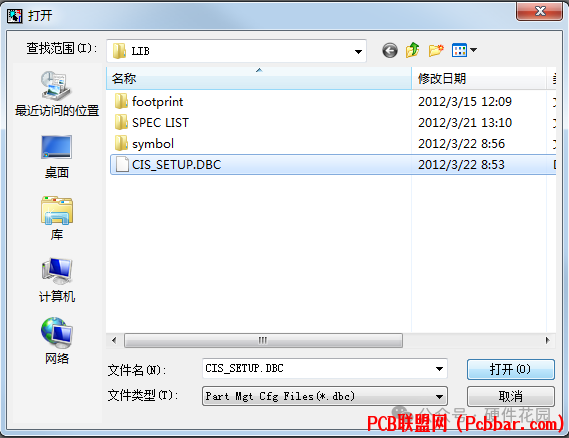

选择路径为V:\LIB\CIS_SETUP.DBC，点击打开。
: e: q4 a6 a2 b


5 }; [% |6 r) X0 y$ p点击OK完成设置。
9 e# _( C2 ~& M5 O* @

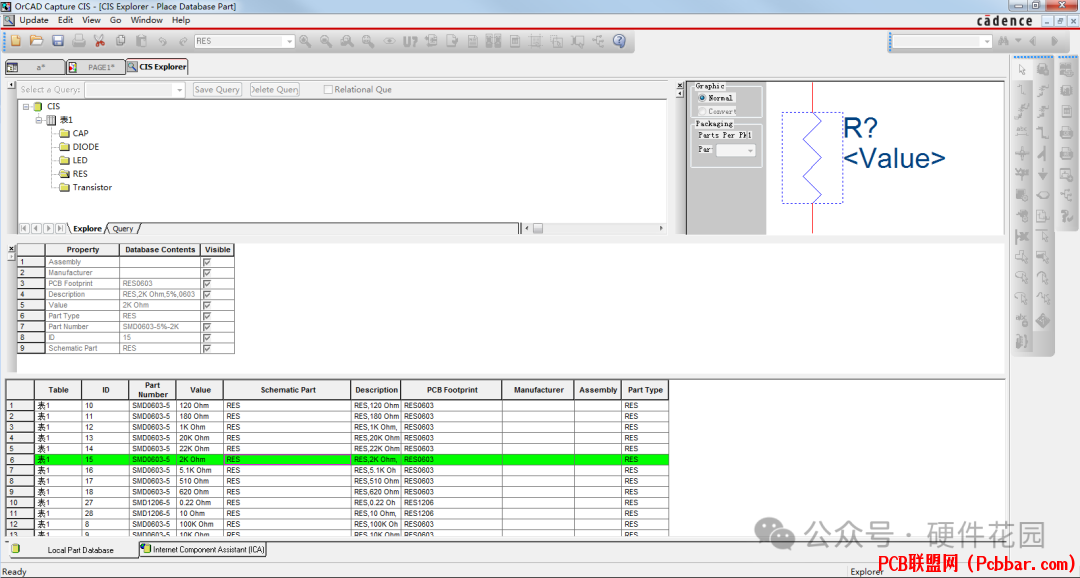

现在可以看看设置的效果了，随便新建一个原理图，按“Z”打开CIS Explorer。
& v0 K# D/ N) a; k7 M, c


% C& _- A/ A# J" Z) J% y就可以看到我们的Symbol库了，双击需要的器件就可以放置在原理图中。3 结语本文主要介绍了如何在cadence的orcad中配置CIS元器件数据库，一方面可以实现团队内数据共享，尽量保持数据资料的一致；另一方面，减少重复性工作，提高工作效率。
你学会了吗？赶快去试试吧。有任何疑问，都可以关注硬件花园，后台私信我，更有机会加入内部技术交流群。
