( i! F  P7 J# u1 g$ ^正文前言在使用cadence orcad设计硬件原理图的阶段，为了减少一些重复性的工作，我们可以利用脚本工具进行快捷设计。
本文会教大家如何配置这样的工具，并且分享一个我正在用的小工具，大家感兴趣的话，可以拿去用！相关资料获取方法（网盘免费分享链接），我放在文章最后了！
安装方法1)capEasyCAD.tcl文件放到Cadence安装路径下的【*Cadence\SPB_16.6        ools\capture        clscripts\capAutoLoad\】
# R$ P7 V, c( _* R9 n+ ^" b2)capsym.olb和EasyCAD 文件文件放到Cadence脚本路径下【Cadence\SPB_DATA\】

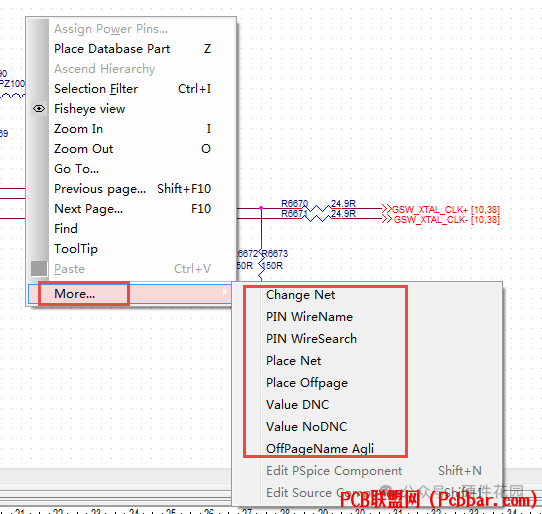

使用方法在图纸页面右键可看到当前支持的功能


1)     【Change Net】--批量修改网络名称

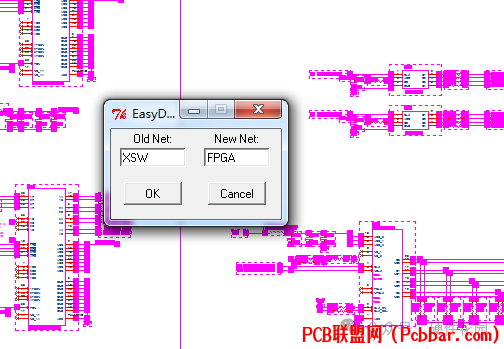

选中需要修改的部分，比如将网络名出现XSW字符全部替换为FPGA，OK后完成替换。
8 ~1 j% @! t8 w


此功能建议慎用！如果使用此功能，修改完成之后需要将原理图关闭并且除DSN以外的文件全部删掉，然后再打开此页并全部选中按回车键打开网络部分。从而完成原理图更新。2)     【PIN WireName】--批量生成pin脚的网络名称
批量选中需要生成网络的pin脚，右键执行【PIN
  ?5 A! A5 m+ {0 Y* ^2 VWireName】，pin上会自动增加与名称一致的网络。


% `3 K5 y% @2 Q4 ~
' l5 O. n' P( E+ n8 R7 m! ^' a* v3)     【PIN WireSearch】--批量查找生成引脚的网络名称

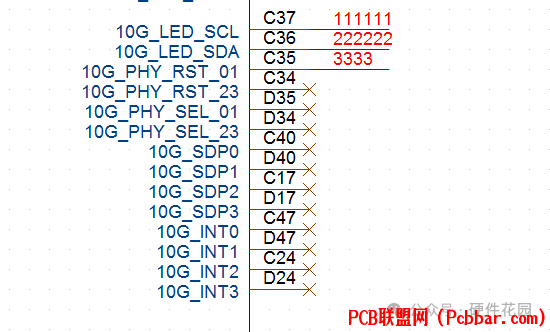

首先制作一个excel表格，比如C37需要生成11111，C36需要生成22222等，制作完成后框选这部分数据，复制！
, B; H% _: j; Q" o" ?% }


回到原理图中，批量选中需要生成网络的pin脚，右键执行【PIN
WireSearch】，pin上会自动查表，并生成对应的网络。
5 \3 ^# G4 x/ t. l/ o& H2 ]4 Q


4)     【Place Net】--批量生成网络名称

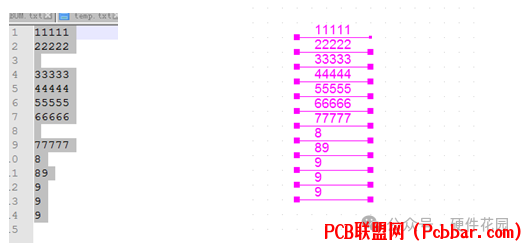

( i( g, x- ]' y9 a$ s2 T' C2 D5 a首先制作一个网络名称的列表，可以是excel也可以是txt。框选并复制！


7 ^2 |3 w# Y6 J, o" \  m2 S& ]

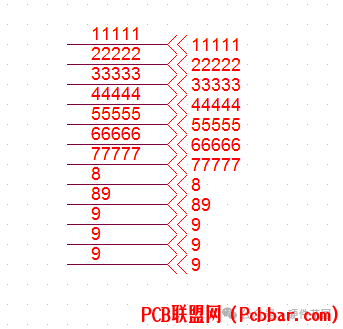

回到原理图中，选择一页左侧有足够空白的图纸，右键执行【Place Net】，可以看到左侧会自动放置网络，待网络消失后，已复制到剪切板，回到需要放置的图页，粘贴网络。
# H9 B$ E6 I0 l( ^5)     【Place Offpage】--批量生成offpage
原理图中选中对应的网络线，右键执行【Place Offpage】后会自动生成对应名称的offpage。
如果原理图中选中的是offpage，则会生成与之相反方向的offpage


6)     【Value DNC】--将元器件DNC
, e4 `$ S6 Y0 s' [. {6 ~原理图中选中元器件，可将属性DNC，并保存器件参数保存。与【Value NoDNC】配合使用。
7)     【Value NoDNC】--将元器件恢复属性
原理图中选中DNC的元器件，可将DNC之前的属性恢复回来。与【Value DNC】配合使用，手动DNC的无法恢复。
8)     【OffPageName Agli】--将offpage的名称对齐

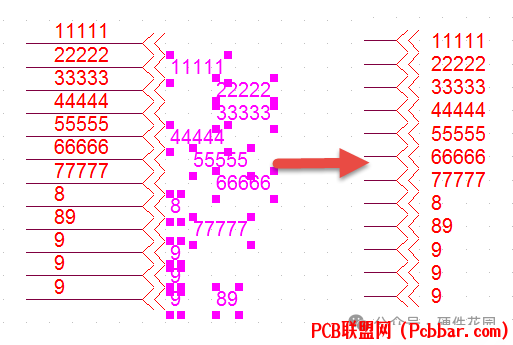

原理图中选中需要对齐的offpage的名称，只能选名称不能选中整个offpage。执行功能，offpage的名称会自动回到原位。如果方向是在左侧，会进行左对齐。
; P1 B% }; U" ^6 z7 S
