可控硅BT151图文+电路案例

硬件笔记本


点击上方名片关注了解更多
0 n5 H8 d2 h  X: h+ Z) K" m! q
& |; R9 o0 U1 _! L
今天给大家介绍的是 BT151，主要是以下个方面：
1、BT151是什么管子？
2、BT151引脚图
; b- M  G4 a+ N( L3、BT151 CAD模型
2 Z6 H* W  y, a, }4 [4、BT151 工作原理
( x+ |, I: ~4 {! D3 \1 V  \% ]1 X5、BT151可控硅参数
3 o6 u8 v4 T% W- P9 q  ^% o3 C4 {6、BT151如何测好坏？
7、BT151等效替代
  t6 J) ?: c" [8 i' I: Z8、如何使用 BT151 可控硅？
9、BT151充电器详细电路图

6 G3 O' X" H; y, e& K, |/ a一、 BT151是什么管子？BT151 是是一款采用TO-220 封装的12A 中等功率 SCR，主要用于切换标准电源交流或直流负载并驱动高直流信号。
* a: ]* ~: Z  d0 T5 u& d3 ~1 XSCR类似于晶体管，但是具有锁存能力。也就是说一旦触发便保持导通，即使门极信号被移除也是这样的。SCR会一直保持导通状态，直到阳极-阴极电流降低至特点之（称为保持电流）
SCR在许多方面都很像具有相似正向压降的二极管，因此也叫可控整流器。下面为BT151实物图。

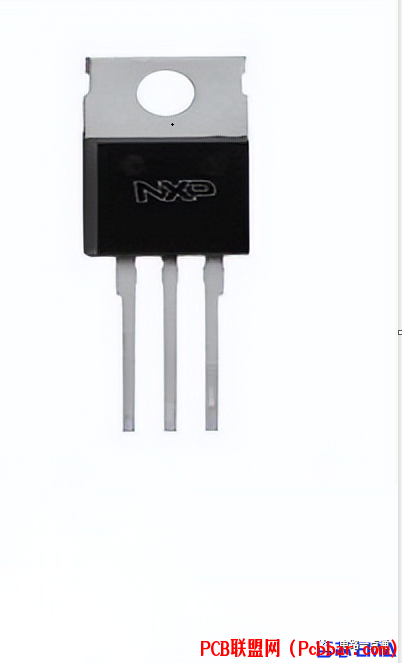

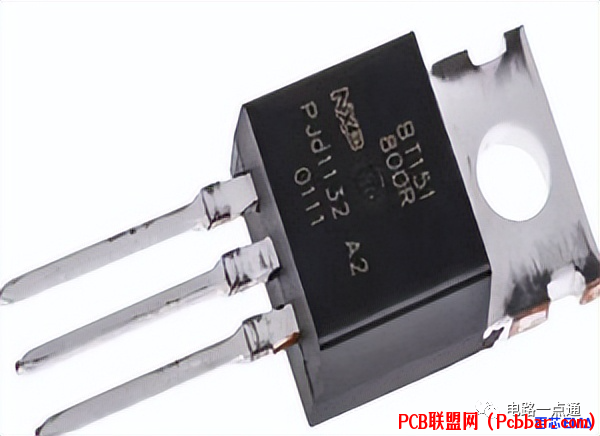

3 A. k% j3 y3 t  b, w/ DBT151实物图

2 t7 w, U) p1 X4 {( j二、BT151引脚图BT151和二极管一样，在其施加门极脉冲时导通，有4层半导体，结合成2种结构之一：NPNP或PNPN。还具有标记为J1、J2 和 J3 的三个连接点，以及三个端子：阳极、阴极和栅极，如下所示：
! r* P: c5 ]) T


$ m5 F9 G( \, OBT151引脚图
$ \" B& Z! x: w& a0 T1 ?, D. E


6 y/ J! K  \4 \7 G7 R2 h7 WBT151引脚说明图
' i# J! P& I0 m: k阴极——阴极发射常规电流。
阳极——阳极接收常规电流。
门 -控制阳极和阴极之间的电流流动。

3 J% L" {/ h4 t

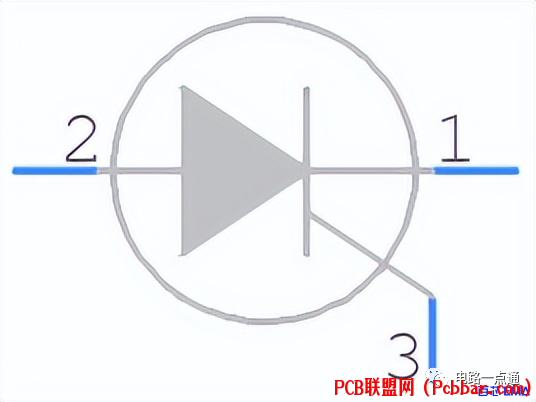

BT151引脚图
三、BT151 CAD模型1、BT151 电路模型
5 A; Q/ n+ R5 |1 q/ K$ `/ _1 Q7 h


BT151 电路模型
) O' t1 h) ]( W+ G2、BT151 封装尺寸

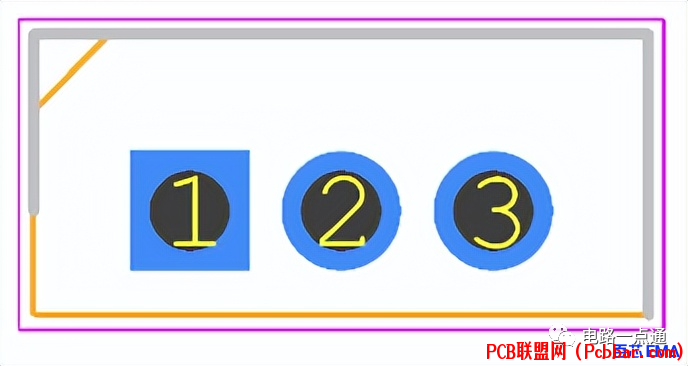

BT151 封装尺寸
3 @& w7 n+ b$ L- z8 d6 K" F0 {# L3、BT151 3D模型
/ y9 @: @( S( _8 L$ O

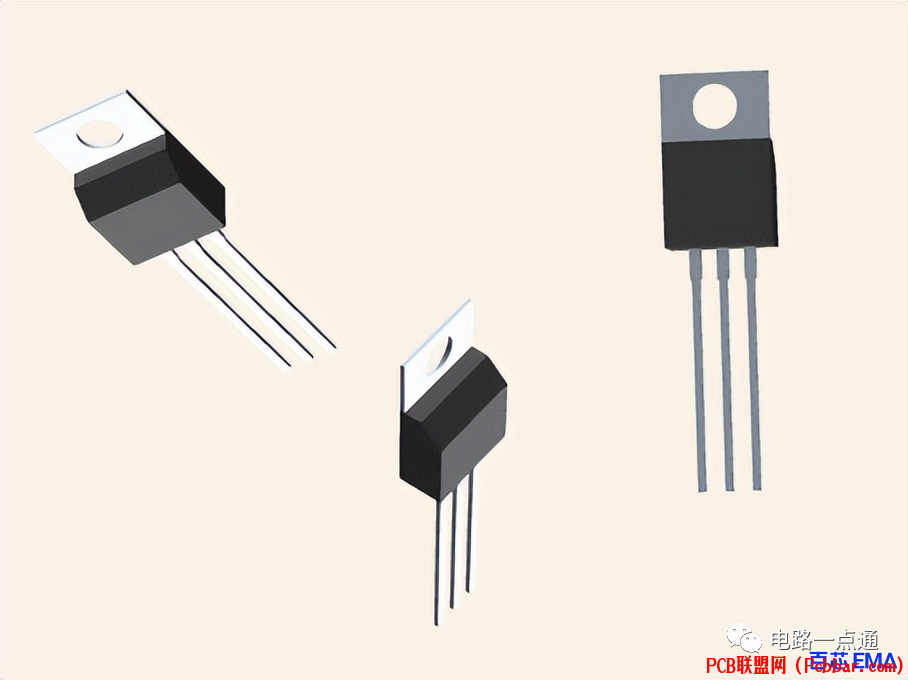

BT151 3D模型
4 D' C2 ?, l2 }) o
四、BT151 工作原理晶闸管可以切换低压低电流设备以及电源（线路）电压下的极大电流，并且它们可以调节 交流 或直流负载。BT151 SCR 在直流电路中的使用如下面的电路图如下所示：

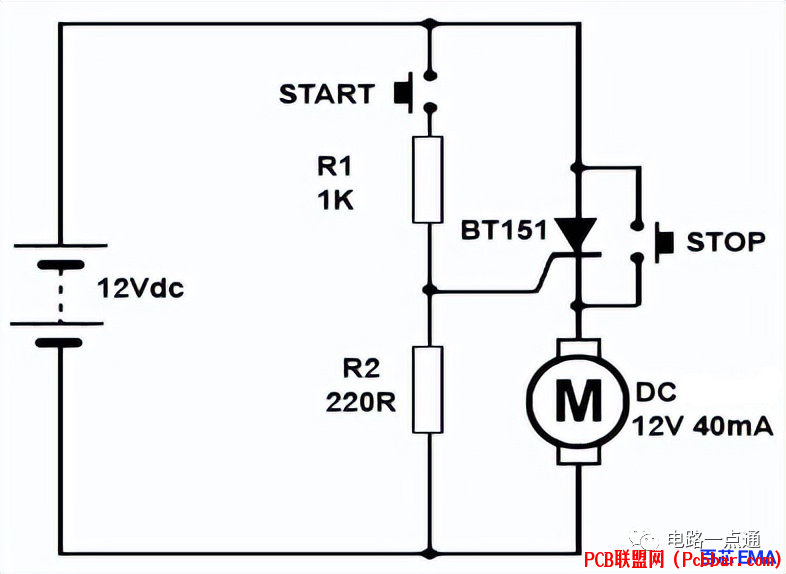

晶闸管驱动直流 负载（例如小型直流电机）的简单示例
上图显示了晶闸管驱动直流 负载（例如小型直流电机）的简单示例。
6 q2 `6 X5 e6 ]+ Z' SBT151 晶闸管将电机连接到 12V 直流电源，但是，在晶闸管导通之前电机不会运行，这是通过短暂地关闭启动开关来实现的，启动开关会向晶闸管的栅极端子发送一个电流脉冲。但一旦晶闸管接通，电动机就会运行，并且其电阻已直线下降。
6 {# m" L+ r$ [7 d9 M" t% F1 L2 A当启动开关回到常开状态时，没有门极电流 ，但晶闸管继续导通，在直流电路中，电流继续流动，电机继续驱动。启动开关上的任何操作都无效，只有当电流低于晶闸管的保持电流 阈值 时，晶闸管才会关断。
这是通过短暂关闭 停止开关来实现的，这个时候晶闸管短路。由于 SCR 电流现在小于保持电流值， 电路电流现在通过停止开关，晶闸管立即关闭。与晶闸管串联的常闭开关也可用于停止电机。按下时，常闭开关也会暂时停止流过晶闸管的电流，从而使晶闸管关闭。
8 C* @1 Y2 I% Y" u
/ o" D. ]& S+ x8 l' M1 c" t五、BT151可控硅参数双向阻断电压能力好
. ]( p7 P& r8 y. L, w浪涌电流容量大
& _  G8 U& r' }) P4 B1 |热循环性能高
8 O: l, ?; S4 H: K- h可靠性高
峰值断态电压为 650V
8 d. M0 S; ?& {! Y标准通态电流为7.5A
; Y" ?& ^+ X+ ?7 S7 J# Q7 A! VRMS 通态电流为 12A
( e, N8 k5 ?7 s! F& X% u栅极端子触发电流范围为 1mA – 15mA
' `! U, y- t( n1 c" O热循环性能高
阻断电压高&双向
额定浪涌电流为 132 Amp
栅极触发电流最大值为 15 mA
最大保持电流为 20 mA
重复峰值关断电流为 0.5 mA
最大反向重复电压为 500V
栅极触发电压最大值为 1.5 V
最大导通电压为 1.75 V
. U1 _3 a) ]$ ~; y重复最大正向阻断电压为 500 V
' q# i1 A. A  U" k% K( V
六、BT151如何测好坏？最简单的办法就是使用万用表，通过万用表可以验证SCR阴极和栅极端子之间二极管的状态。下面是操作步骤：
首先，适当设置万用表，将选择开关定位到高阻力点。
然后将 SCR 的阳极连接到万用表的 +ve 端子。
当 SCR 的阴极连接到万用表的 -ve 端子时，开路显示。
0 `, ]- S/ u1 ^; M$ B) M, W( \接下来，反转万用表设备上的连接以显示相同的结果。
然后，将 SCR 的阳极和栅极端子连接到万用表的 +ve 端。
在另一端，阴极连接到万用表的 -ve 端子。
结果，由于存在可控硅整流器，万用表读数显示电阻降低。
, S" ?* d; S; U/ _1 r7 h, C7 O6 m最后，将 SCR 的栅极与万用表的阳极和阴极断开。
' Z% P; @$ q! x- c* }[/ol] 万用表上的结果显示将读取较小的电阻，从而显示闭锁状态，表示 SCR 的保持电流从万用表电池中获取电源。

) u" m) Y. j0 M. y  C3 @6 R七、BT151等效替代1、BT151等效替代型号BT152 , TYN208 , 2N6508
% j$ l% l2 y4 j8 G  C2、BT151 备选方案BT151-500L触发设备、BT151-500L,127触发装置

$ C( E! ~! {2 k+ ~5 A+ R八、如何使用 BT151 可控硅？BT151 可用作整流器，为各种电器提供脉冲直流电流。下图显示的是一个控制灯亮度的简单调光电路。
1 O$ S/ ]! s! `: Z& V

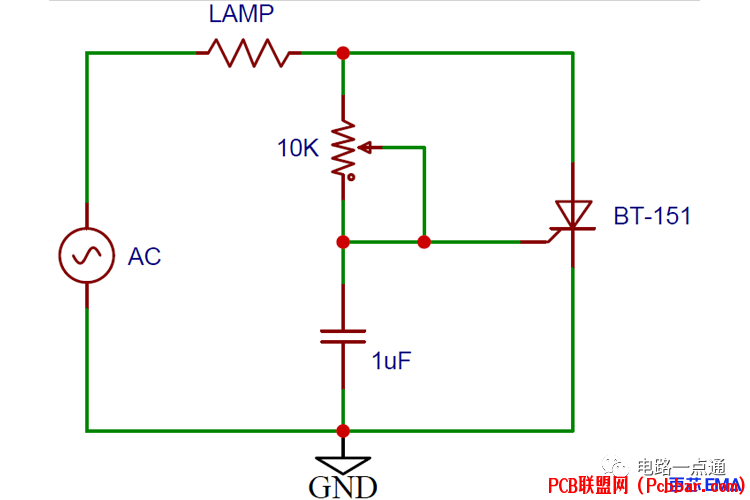

控制灯亮度的简单调光电路
' b+ [* m) J/ z) {! _* M10K可变电阻和 1uF电容充当 RC 时间延迟，控制负载看到一个 AC 半周期的多少。这样，SCR 就充当了高效的功率控制器。

九、BT151充电器详细电路图1、元器件清单1个 2N3668 / 2N2575 或类似的 SCR（晶闸管），400 V，12.5 A，TO3 封装 (SCR1)
1 个BC548 或类似的 NPN 晶体管 (Q1)
2 q. T+ Y9 x; L8 ]4个1N4001或类似的整流二极管（D1、D2、D3、D4）
1 个22 Ω，5 瓦电阻器 (R1)
/ ]' S4 m# K3 F( S6 i. G' y0 D1 个330 Ω电阻 (R2)
2 W' `. Z& [: u- k1个 820 Ω电阻 (R3)
1个 100 Ω电位器 (R4)
) a$ c; Y/ b1 r1 a, y1个 100 Ω电阻 (R5)
! Z: W, b/ @, \5 ?: T. i0 J1个1 Ω，5 W电阻 (R6)
; {% }% H2 C: e7 y7 k% m0 K* s1个 2 安保险丝 (F1)
% z; {: J7 f- F2 w1 ?1个110/220 VAC 至 15 VAC 变压器 (T)，2 A或更大。

2、BT151充电器详细电路图下图为BT151充电器详细电路图。这种简单的电池充电器使用BT151晶闸管（仅允许电电流沿着一个方向流动），由于半波整流输入信号到达，从而实现了缓慢的电池充电。
SCR 仅在触发信号到达 G 引脚或栅极时导通。触发信号来自变压器，通过电阻 R1 和二极管 D3。
电阻R3、R5和电位器R4检测电池电压，通过二极管D4和晶体管Q1反馈到晶闸管的栅极。

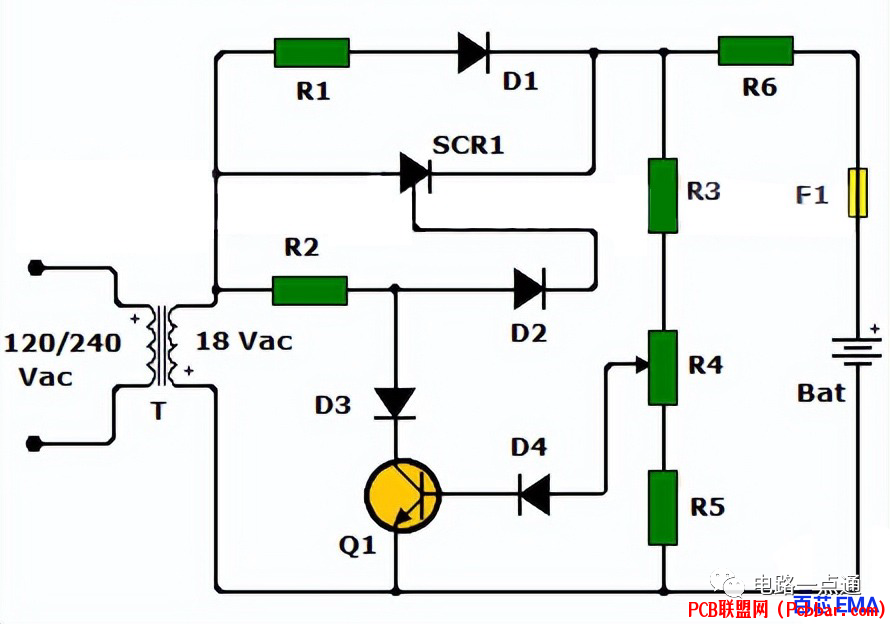

" e- h( |4 W7 h# c! {2 t9 L, h# ?3 FBT151充电器详细电路图
当电池未充满电时，电位器R4箭头处的电压不足以使三极管Q1偏置。因此晶体管不导通，来自变压器的触发信号通过电阻R2和二极管D2到达晶闸管栅极。
. }: P/ o, f% @. y当电池充满电时，晶体管 Q1 导通，降低电阻器 R2 和二极管 D2 之间连接点的电压。这可以防止晶闸管导通并停止电流通过它。之后一个小的保持电流继续通过电阻 R1 和二极管 D1 为电池充电。
