ME2101系列 SOT-23 CMOS低静态电流PWM开关型DC/DC升压转换器

深圳百盛电子

简介
ME2101 系列 DC/DC 芯片是采用CMOS 工艺制造的低静态电流的 PWM 开关型 DC/DC 升压转换器。该系列芯片采用先进的电路设计和制造工艺，极大地改善了开关电路固有的噪声问题，减小对周围电路的干扰。输出电压为 2.0V~5.0V（按 0.1V 的级差），振荡频率为 100KHz(典型值)。对内置开关晶体管的 ME2101AxxX，组成 DC/DC 升压电路只需接三个外围元件, 一只肖特基二极管、一只电感和一只电容。CE 使能端，可关断芯片，使功耗达到最小。供电电源和电压检测分离，具有反馈功能，输出电压可调。该电路内部的软启动电路能够有效限制电路启动时引起的电流浪涌，提高了芯片的可靠性。该系列芯片适用于低噪声、较大电流的电池供电设备。

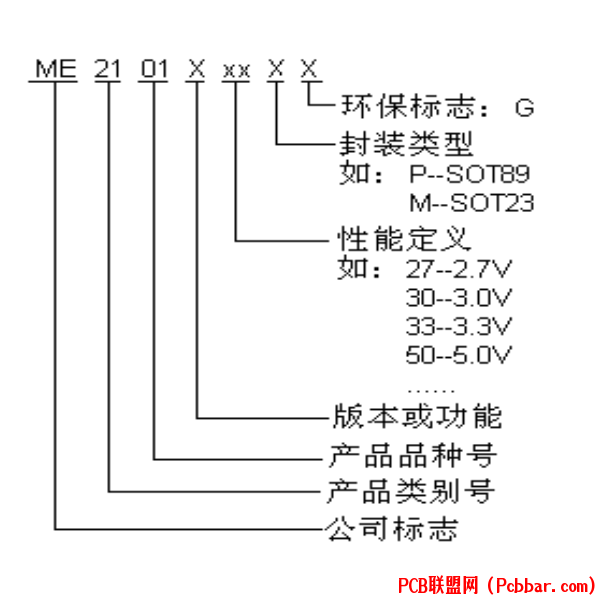

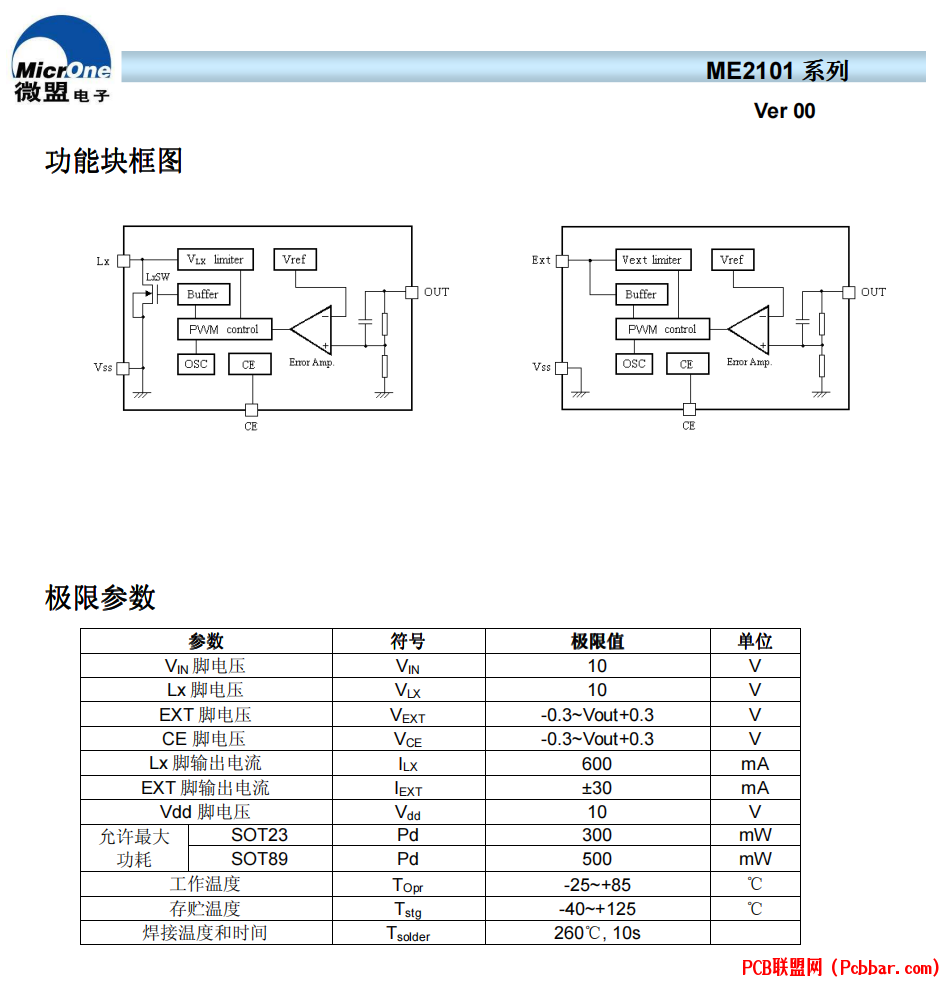

特点
z 只需少量的外接元件：仅一只肖特基二极管、一只电感和一只电容
z 低纹波及低噪声
z 工作电压范围：0.9V~6.5V
z 带载能力强：当 Vin=3.0V 且Vout=3.3V 时 Iout=350mA
z 输出电压范围： 2.0V~5.0V( 步 长0.1V)
z 输出电压高精度：±2.5%
z 低启动电压：最高值为 0.9V(输出电流为 1mA 时)
z 最大工作频率：100KHz(典型值)
z 高效率：典型值为 87%
z 软启动时间：典型值为 15mS
z 封装尺寸：SOT-23，SOT-89

应用
z 电池供电设备的电源部分
z 无线鼠标、无线键盘、照相机、摄象机、VCR、PDA、手持电话、电
动玩具等便携式设备的电源部分
z 要求提供电压比电池所能提供电压高的设备的电源部分
