PL7201 SOP8-EP 单节锂电池同步降压 2.5A 充电管理 IC

深圳百盛电子

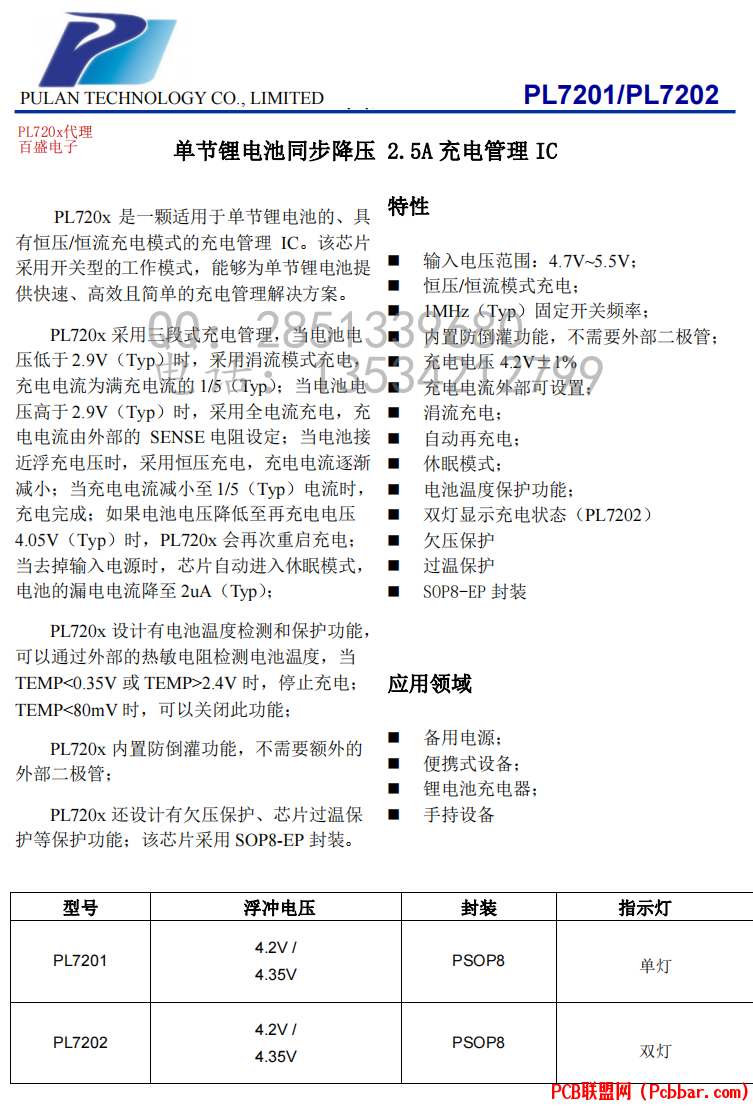

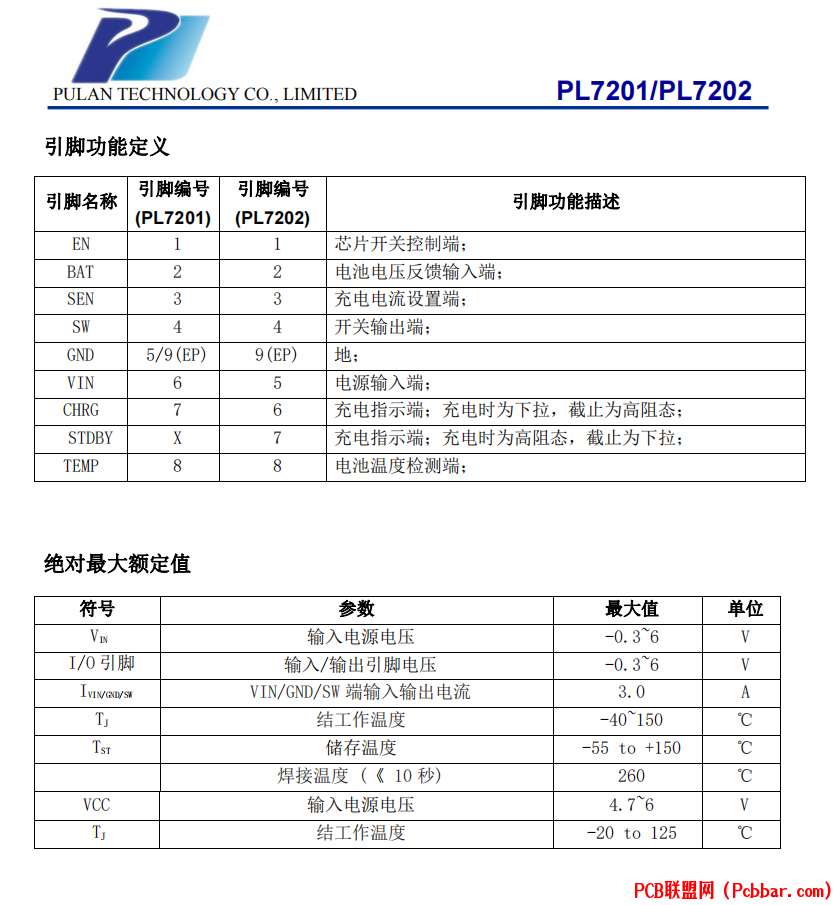

概述

PL720x 是一颗适用于单节锂电池的、具有恒压/恒流充电模式的充电管理 IC。该芯片采用开关型的工作模式，能够为单节锂电池提供快速、高效且简单的充电管理解决方案。

PL720x 采用三段式充电管理，当电池电压低于 2.9V（Typ）时，采用涓流模式充电，充电电流为满充电流的 1/5（Typ）；当电池电压高于 2.9V（Typ）时，采用全电流充电，充电电流由外部的 SENSE 电阻设定；当电池接近浮充电压时，采用恒压充电，充电电流逐渐减小；当充电电流减小至 1/5（Typ）电流时，充电完成；如果电池电压降低至再充电电压4.05V（Typ）时，PL720x 会再次重启充电；当去掉输入电源时，芯片自动进入休眠模式，电池的漏电电流降至 2uA（Typ）；

PL720x 设计有电池温度检测和保护功能，可以通过外部的热敏电阻检测电池温度，当TEMP<0.35V 或 TEMP>2.4V 时，停止充电；TEMP<80mV 时，可以关闭此功能；

PL720x 内置防倒灌功能，不需要额外的外部二极管；

PL720x 还设计有欠压保护、芯片过温保护等保护功能；该芯片采用 SOP8-EP 封装。

特性

&#61550;输入电压范围：4.7V~5.5V；

&#61550;恒压/恒流模式充电；

&#61550;1MHz（Typ）固定开关频率；

&#61550;内置防倒灌功能，不需要外部二极管；

&#61550;充电电压 4.2V±1%

&#61550;充电电流外部可设置；

&#61550;涓流充电；

&#61550;自动再充电；

&#61550;休眠模式；

&#61550;电池温度保护功能；

&#61550;双灯显示充电状态（PL7202）

&#61550;欠压保护

&#61550;过温保护

&#61550;SOP8-EP 封装

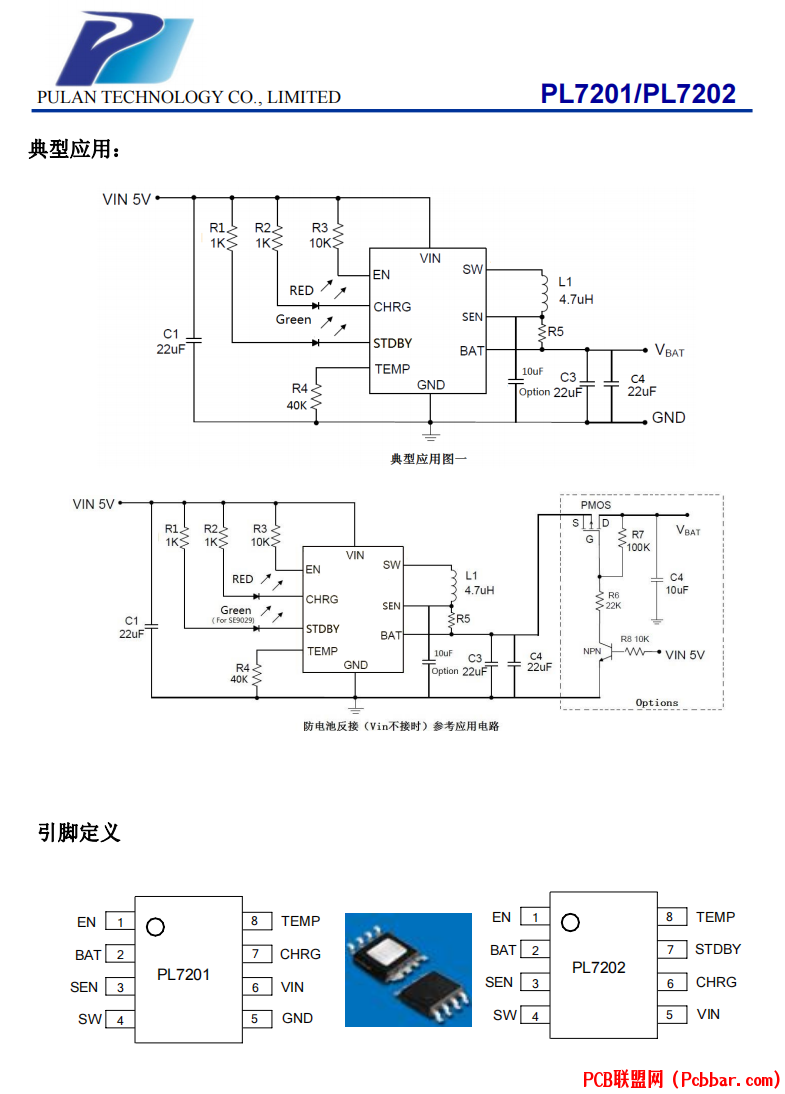

应用

&#61550;备用电源；

&#61550;便携式设备；

&#61550;锂电池充电器；

&#61550;手持设备
