MS6459 是 OSD 电路,与 MCU 配合使用,可控制不同类型的显示系统。显示点阵为 12×18，内置部分数字、英文字符、拉丁字符和中文字符。电路集成有上电复位电路和 VRAM 清零电路用于减轻 MCU 的工作量。 n3 N @9 ^& B" }
# [ i1 K* m5 a. y3 A# d) v% Y$ T9 r# T# a
主要特点
4 L' v& y* j' p4 I: R3 t输入信号：混合视频信号；. W% X# O9 R! u
显示字符数量：12 行，24 列；
9 R1 B* g/ F1 T1 ^( F内置字符数量：480 个（ROM）；/ J: P9 g6 Y$ j! B; P8 l3 W
用户可自定义字符数量：32 个（RAM）；
$ H2 u: f; Q$ h5 n) U6 N6 x字符显示尺寸：1 倍（默认模式），2 倍；2 t3 ]" c* d _: i y
字符显示颜色：白色（只有一种）；- h! J' f+ X& l/ x; ?! E, I
字符点阵：12×18；* r- d B7 [; H- _
显示背景：4 种模式（No background, black framing, black-on-white, black filling）；
3 {6 s H4 _+ A1 [+ j. s背景颜色：黑、白、兰、绿
* n! ]3 a, r) X* {显示闪烁：可以通过设置选择打开或关闭闪烁功能，有 3 种闪烁频率：0.5HZ, 1HZ, 2HZ；
$ b% @4 l; J# ?9 q7 g视频信号制式：NTSC/PAL/PAL-M/SECAM/PAL-N；
" r" `6 C: w4 A; [ K, U8 |通信接口：8 位串行接口；
" P R, v# k( v+ ?7 F9 N7 G# y* z1 E供电电压：3-5.5V；

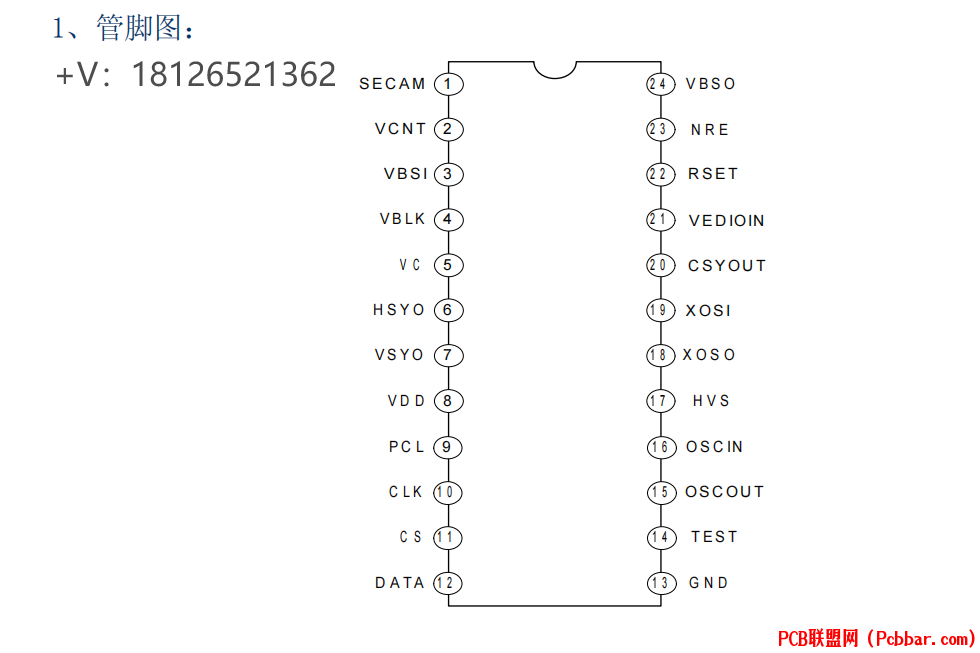

4 t1 _; Y& N) j' s9 v! `9 YMS6459 有两种工作模式：外部工作模式和内部工作模式，并内置混合同步信号分离电路及同步信号产生电路；当 MS6459 电路用于外部模式时，由外部输入混合同步信号，分离后用于行场同步，同时 VBSI 管脚输入外部视频信号通过开关叠加了字符信号后从 VBSO 管脚输出；当 MS6459 电路用于内部模式时，由内部产生同步信号，同时 VBSI 管脚管脚关闭输入，字符信号从 VBSO 管脚输出。
