[已解答] AD17.1.5,在Keep-out layer 层上不能画线,是什么原因

[复制链接]
发表于 2017-6-12 13:55:47 | 显示全部楼层 |阅读模式
AD17.1.5版本,PCB图上,在Keep-out layer 层上不能画线,不知什么原因?有谁能画吗?

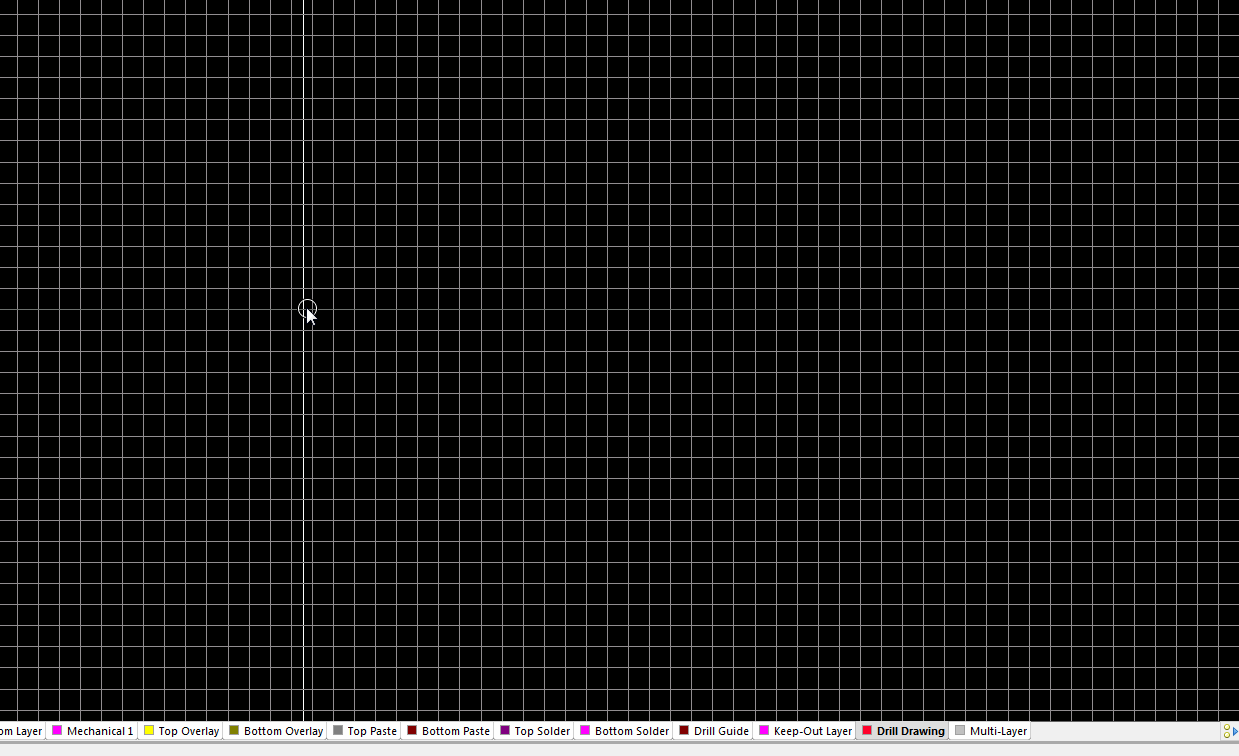

- l2 a7 p3 Y0 R3 u一画线就跳到Drill Drawing层。

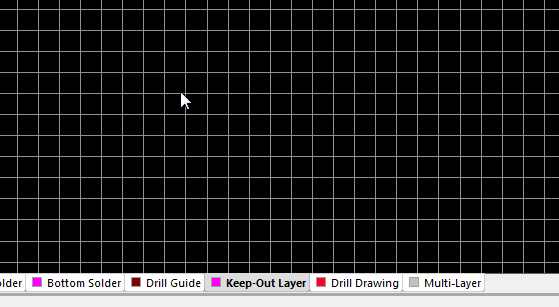

5 F- w+ H' w( O! {8 Q而且奇怪的是,就算画好了一段其它层的线,双击也不能改到Keep-out layer 层(在层选择里面压根就没有这上层)。, I5 }8 G' `. ~1 b' o3 Y  g

8 K; }- H" l' e. a, h3 Y 1.gif 9 x! r" x. R# ]

6 e1 O% T, o' S8 k6 H( M3 M; n在画线的时候,按TAB键,也找不到Keep-out layer 层。! D" w- c2 y. k4 d) E
, L# s6 p' o( B; e9 K9 `: F打开已经画好的板子,Keep-out layer 层也变成了all layers层。# d5 K: a7 q0 q9 H7 y( D1 q- K3 V

3 G! v5 G% Y+ w4 s$ ~5 n- U' k: B. k- I2 }

: T" e& j) X( m4 C
& M+ c0 K* h9 j: h5 l: L7 O

最佳答案

kevin_chan 发表于 2017-6-13 01:48 这样弄,要是我有个DXF的导进去的复杂形状,就不好搞了,有没有什么好办法?原来是复制一份按F11选KEEPOU ... 选中然后  tools-convet-Keepout属性就好了



                                                   PCB技术交流官方QQ群:603978727(AD)/562010407(Allegro)/390507222(PADS)

回复

使用道具 举报

439

主题

3216

帖子

1万

积分

联合创始人

元始天尊

Rank: 3Rank: 3

积分
16106

突出贡献优秀版主荣誉管理

QQ
发表于 2017-6-13 17:04:43 | 显示全部楼层
你好Altium  17目前对Keepout属性进行了更新,可以有效的纠正,设计者利用Keepout作为板框的不良习惯。

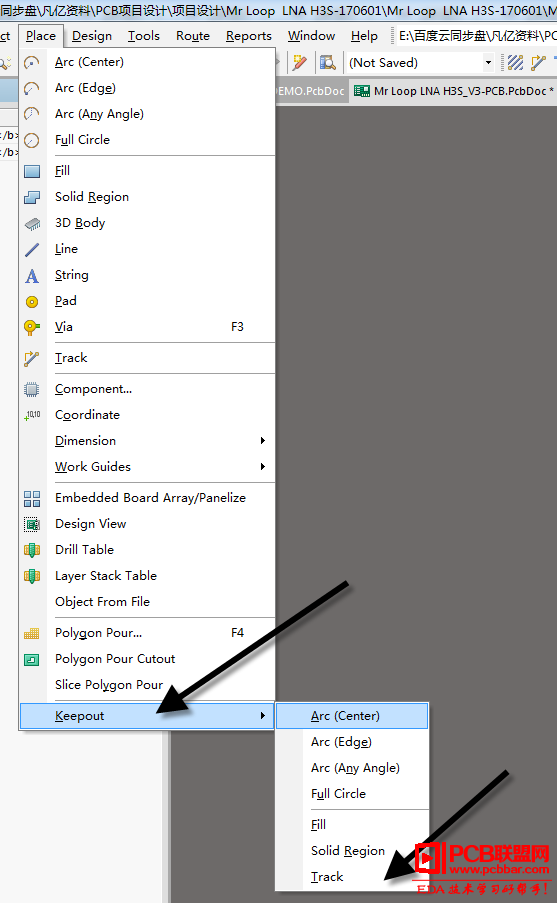

* R9 M& E  `: _, T# p: t7 Q正确的使用方法是,切换到Keepout层,,然后执行菜单命令“Place -Keepout-Track”进行绘制
( \2 o! D) _0 _6 ?. J. s! J# e0 j, q4 I7 q# [
5 S! h4 U" C* Y( }) h, b
2017-6-13 17-05-12.png 4 e/ X8 [9 f7 n3 ~7 x" }, o

+ O6 @% L* o% r. x/ S9 \

点评

感觉这点有点麻烦,画个边框好费劲,有没有便捷一点的方法呢  详情 回复 发表于 2017-10-11 10:40
问题解决,谢谢,不过感觉还是不太适应,画个边框要好久  详情 回复 发表于 2017-10-11 10:38
这样弄,要是我有个DXF的导进去的复杂形状,就不好搞了,有没有什么好办法?原来是复制一份按F11选KEEPOUT层,现在没得选了。这种问题怎么解决?  详情 回复 发表于 2017-6-13 17:48
小事烧香 大事招魂 如有急事 直接扒坟 如果想我 下来陪我,如遇上线,纯属尸变!招魂QQ:1598962879
回复 支持 3 反对 0

使用道具 举报

439

主题

3216

帖子

1万

积分

联合创始人

元始天尊

Rank: 3Rank: 3

积分
16106

突出贡献优秀版主荣誉管理

QQ
发表于 2017-6-15 09:29:58 | 显示全部楼层
kevin_chan 发表于 2017-6-13 01:482 i1 |. A% {, n# K4 `7 B" _
这样弄,要是我有个DXF的导进去的复杂形状,就不好搞了,有没有什么好办法?原来是复制一份按F11选KEEPOU ...
  |1 H* A# ~; F( |$ u) O8 e( I
选中然后  tools-convet-Keepout属性就好了

点评

谢谢老师,学习了。  详情 回复 发表于 2017-6-15 22:01
小事烧香 大事招魂 如有急事 直接扒坟 如果想我 下来陪我,如遇上线,纯属尸变!招魂QQ:1598962879
回复 支持 1 反对 0

使用道具 举报

1

主题

47

帖子

309

积分

一级会员

Rank: 1

积分
309
发表于 2017-6-13 09:47:47 | 显示全部楼层
我也发现这个问题了。但我把边框线放放了机械1了

点评

放到机械层1是可以,但是,整板铺铜就不好用了。  详情 回复 发表于 2017-6-13 11:15
回复 支持 反对

使用道具 举报

7

主题

635

帖子

3342

积分

四级会员

Rank: 4

积分
3342
发表于 2017-6-13 10:38:48 | 显示全部楼层
选Keep-out layer层,用P+L走线,不要用P+T,或菜单 放置-禁止布线-线径

点评

这个方法仅适合AD16版本以下。 AD17不能用,Keep-out layer层失效了,不知道为什么。  详情 回复 发表于 2017-6-13 11:15
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-6-13 11:15:11 | 显示全部楼层
kkkiii2008 发表于 2017-6-13 10:380 p/ {* s8 b% C# L+ d
选Keep-out layer层,用P+L走线,不要用P+T,或菜单 放置-禁止布线-线径

% v  L2 W2 D$ C0 }0 d( j1 J这个方法仅适合AD16版本以下。
7 n3 u9 K5 K9 C' S" JAD17不能用,Keep-out layer层失效了,不知道为什么。1 l) i% l: b* p- r

点评

17.1.15全新的安装,没问题.  详情 回复 发表于 2017-6-13 14:21
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-6-13 11:15:48 | 显示全部楼层
八五哥 发表于 2017-6-13 09:47
( O* e; K$ L, Z" I9 m; P1 y% U我也发现这个问题了。但我把边框线放放了机械1了
, ^) K2 \5 x7 c7 s- V; U  f( ^
放到机械层1是可以,但是,整板铺铜就不好用了。
$ S) j( B. X0 k# X& j# T6 c" f
回复 支持 反对

使用道具 举报

7

主题

635

帖子

3342

积分

四级会员

Rank: 4

积分
3342
发表于 2017-6-13 14:21:01 | 显示全部楼层
本帖最后由 kkkiii2008 于 2017-6-13 14:22 编辑
3 f2 c' p5 K( p8 |% y$ s# S
漂泊小鱼儿 发表于 2017-6-13 11:15
9 g" A# W  I+ {9 Q* c这个方法仅适合AD16版本以下。1 S) l. l& Y8 R' x' c, p) u
AD17不能用,Keep-out layer层失效了,不知道为什么。
  F! b1 l: d. r, Z+ K$ Y
17.1.5全新的安装,没问题. win7 64位.
回复 支持 反对

使用道具 举报

0

主题

131

帖子

637

积分

二级会员

Rank: 2

积分
637
发表于 2017-6-13 17:09:23 | 显示全部楼层
资料很好,强烈支持楼主,感谢分享!
回复 支持 反对

使用道具 举报

5

主题

78

帖子

529

积分

凡亿读者

积分
529
发表于 2017-6-13 17:48:37 | 显示全部楼层
郑振宇_Kivy 发表于 2017-6-13 17:04
2 C  |# ?3 I) p& A0 U你好Altium  17目前对Keepout属性进行了更新,可以有效的纠正,设计者利用Keepout作为板框的不良习惯。: T) f+ h9 i8 z
正 ...
  p, ^; Q1 e" ~7 H8 m& b0 O& c& U
这样弄,要是我有个DXF的导进去的复杂形状,就不好搞了,有没有什么好办法?原来是复制一份按F11选KEEPOUT层,现在没得选了。这种问题怎么解决?

点评

选中然后 tools-convet-Keepout Convet里找不到KEEPOUT  详情 回复 发表于 2018-1-11 16:40
选中然后 tools-convet-Keepout属性就好了  详情 回复 发表于 2017-6-15 09:29
回复 支持 反对

使用道具 举报

0

主题

11

帖子

110

积分

一级会员

Rank: 1

积分
110
发表于 2017-6-13 19:04:04 | 显示全部楼层
楼主加油,我们都看好你哦。
回复 支持 反对

使用道具 举报
