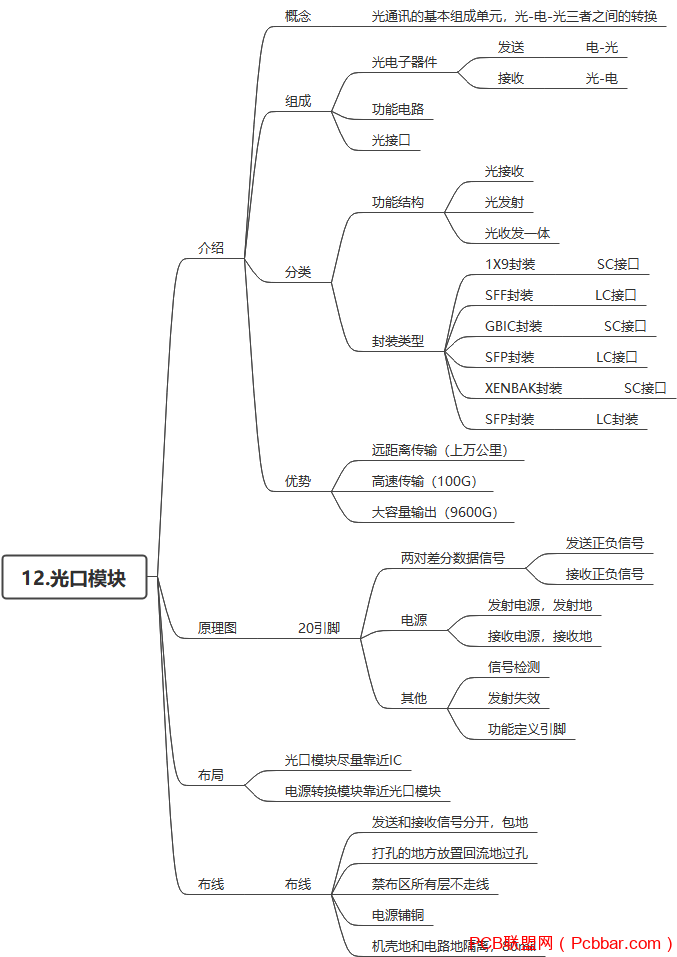

李梦辉-VGA，SATA，光耦，光口模块

灰灰

VGA模块

一、介绍

VGA：视频图形阵列 显示设备的标准接口 模拟接口

二、原理图

VGA的引脚：红、绿、蓝三基色，行、场同步

三、布局

红、绿、蓝三基色按一字形或L形布局，其他就近摆放

四、布线

走线需加粗（15-20mil），并对红、绿、蓝三基色的走线进行包地处理，换层的地方需要加回流地过孔。

SATA接口模块

一、介绍

IDE接口：电子集成驱动器。包括IDE接口、SATA接口和SCSI接口三种。其中IDE接口是并口传输，出现最早；SATA接口是串口传输，现在大多都采用；SCSI接口是面向服务器的。

二、原理图

SATA接口包含：一对接收差分、一对发送差分、以及三个地引脚。

三、布局

按SATA接口-芯片的顺序依次摆放，SATA按要求的结构进行摆放，电容靠经SATA接口摆放。

五、布线

1. 选择重要信号先走线，设置差分对，控制阻抗100欧姆；从BGA先出线，打孔的地方放置回流地过孔；

2. 设置SATA 接口到芯片的XSignal，控制差分线的误差，5mil;

3. 差分信号包地，打地过孔；

4. 调整丝印。

光耦模块

一、介绍

光耦合器又叫光电隔离器，或光电耦合器，简称光耦。用作“电-光-电”的转换，输入和输出绝缘。

二、布局

按一字型布局，器件布置在光耦两端，丝印区不布置器件。

三、布线

丝印区画禁布区。
