全志A40i开发板Android应用开发指导

中联恒升线路板

本章节讲解如何建立Android开发环境，包括Android studio SDK集成开发环境的下载及安装，以及如何使用OKA40i开发板调试程序，适合Android初学者学习和参考。

注：本教程也适用于OKT3-C开发板，使用全志T3板卡的小伙伴也可根据此说明调试。

下一章节，主要介绍Android系统编译，敬请关注。

建立Android应用开发环境1、下载并安装Android Studio

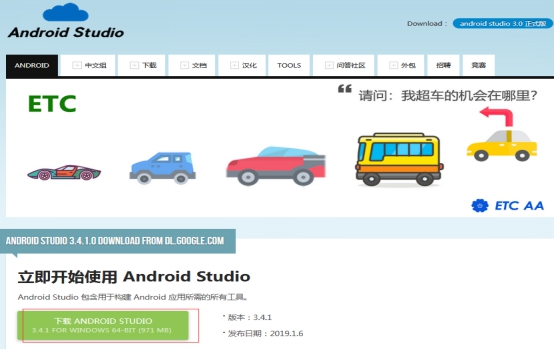

步骤1：访问网站: http://www.android-studio.org 在页面中点击 [下载ANDROID STUDIO]；

步骤2：下载完成后，双击安装程序；

根据安装向导的提示完成安装即可。安装完成后提示升级，当前写文档时最新版本是3.5；

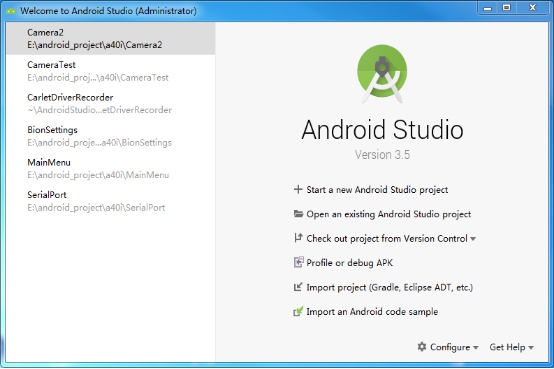

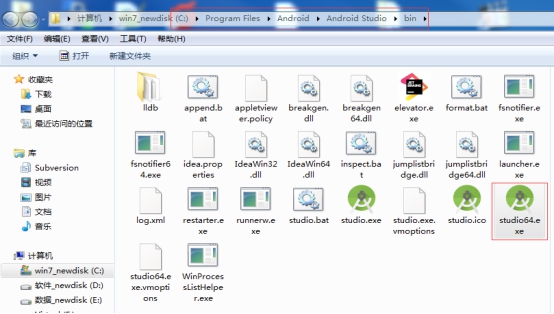

步骤3：创建一个桌面快捷方式到桌面，双击打开；

备注：左边是笔者自己建立的许多工程，可以忽略。

2、创建helloworld工程

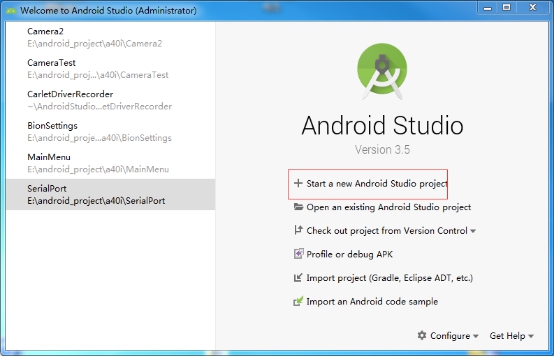

步骤1：打开Android Studio，Start a new Android Studio project;

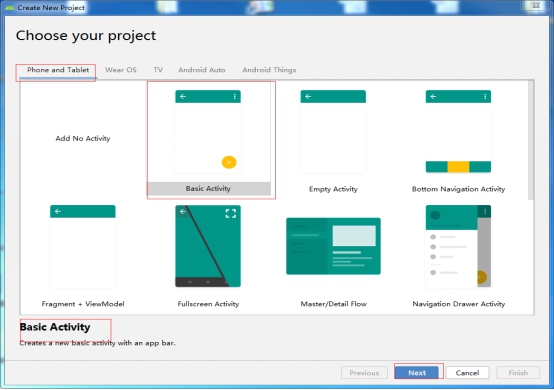

步骤2：创建工程，选择Phone and Tablet

点击[Next]。

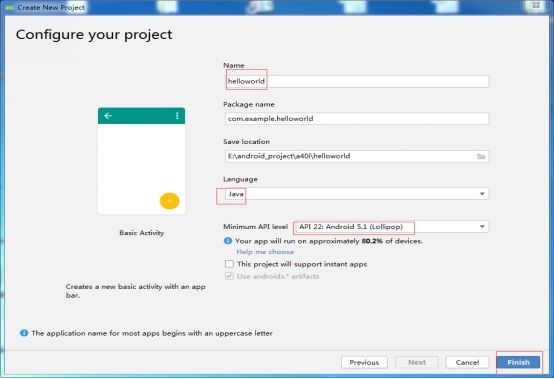

步骤3：配置工程

Name     helloworld

Language  java/Kotlin，笔者选择java

点击[Finish]，开始自动构建app，构建完成后状态：

步骤4：A40i开发板连接PC Android Stutio；

开发板上电，usb otg连接PC USB口，连接后状态如图；

步骤5：仿真运行程序；点击[绿色三角]图标，如上图所示；

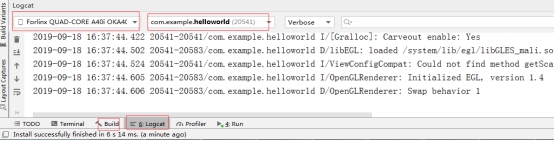

步骤6：程序输出logcat查看；

点击[Logcat]，选择com.example.helloworld

3、调试工具概述

https://developer.android.google.cn/studio/profile/monitor

最新调试工具请参考google最新的developer开发工具指导。
