标题一：分立式arm+fpga工业核心板，高性能低成本，不香吗？
上期小编介绍了“分立式ARM+FPGA与ZYNQ SoC相比，它的好处有哪些” file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image002.jpg 图 1
本期小编继续为您揭秘创龙科技(Tronlong)的分立式ARM+FPGA工业核心板SOM-TL437xF！ 1 核心板简介创龙科技的SOM-TL437xF是一款基于TI Sitara系列AM4376/AM4379 ARM Cortex-A9 + XilinxSpartan-6 FPGA处理器设计的异构多核工业级核心板。核心板内部AM437x与Spartan-6通过GPMC、I2C通信总线连接。通过工业级B2B连接器引出LCD、CAMERA、GPMC、CAN等接口。核心板经过专业的PCB layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。 用户使用核心板进行二次开发时，仅需专注上层运用，降低了开发难度和时间成本，可快速进行产品方案评估与技术预研。

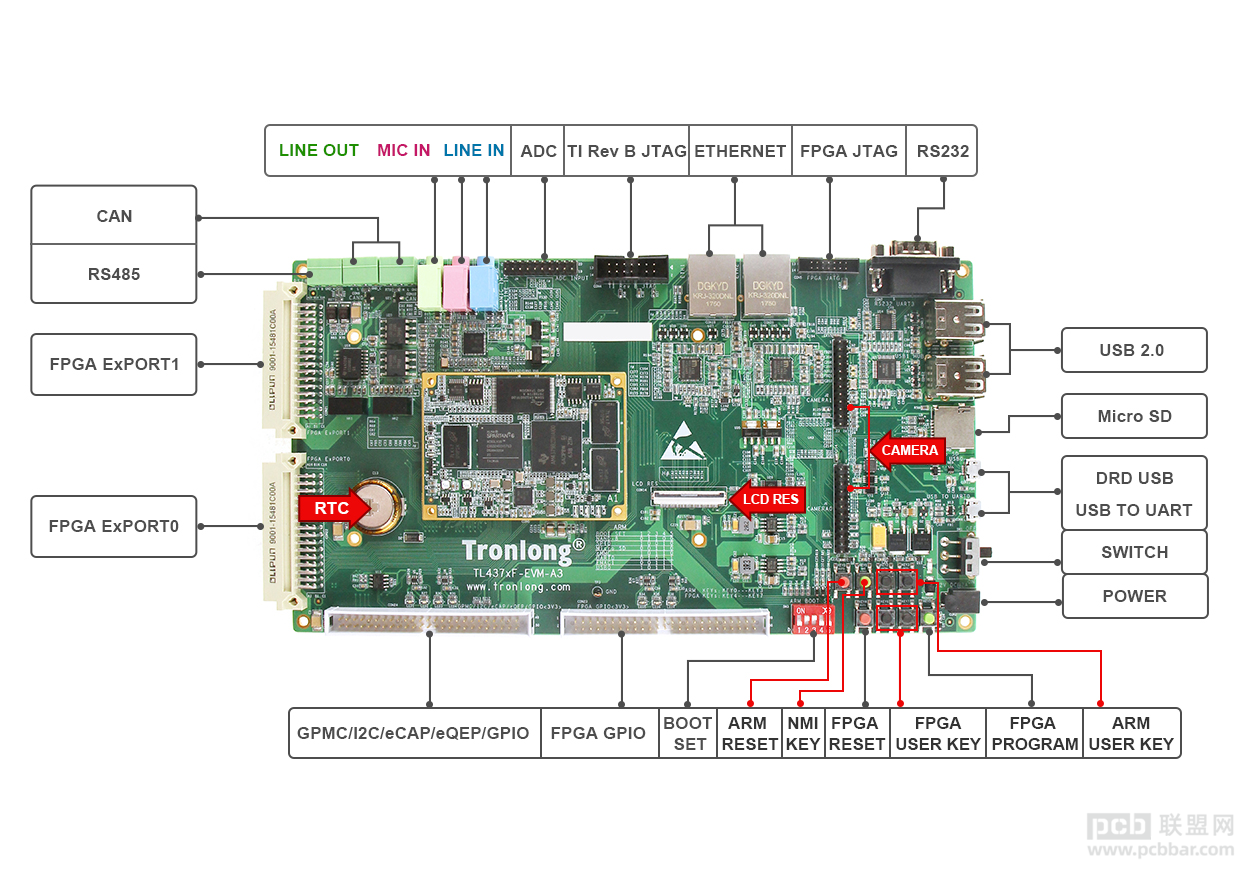

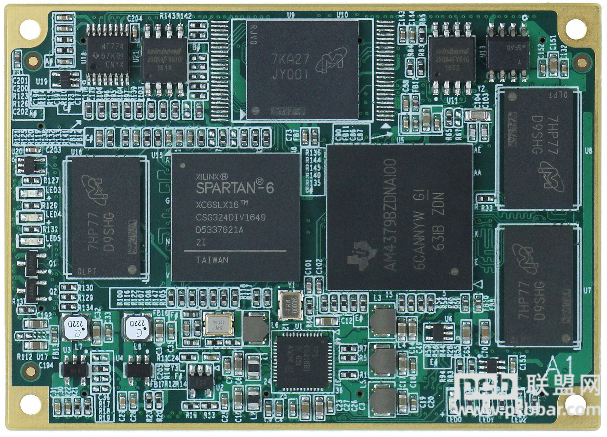

file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image004.jpg
图 2

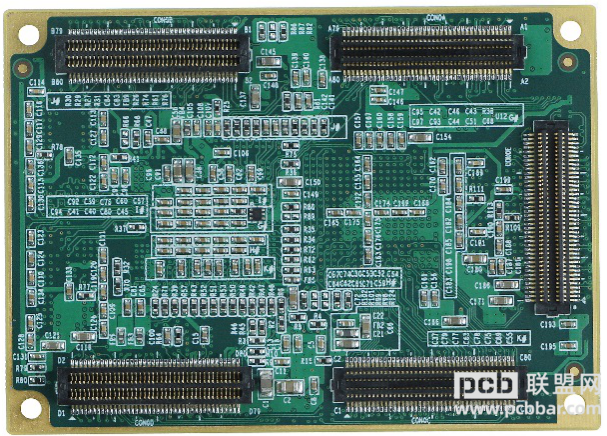

file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image006.jpg 图 3

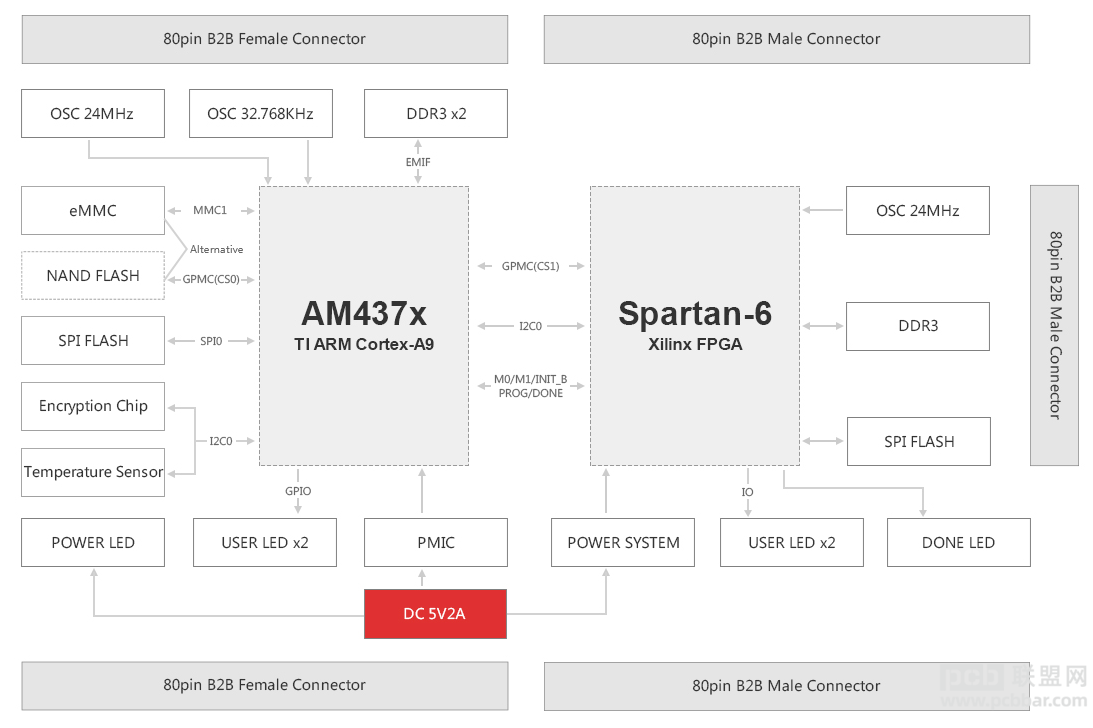

2 软硬件参数硬件框图
file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image008.jpg 图 4
硬件参数

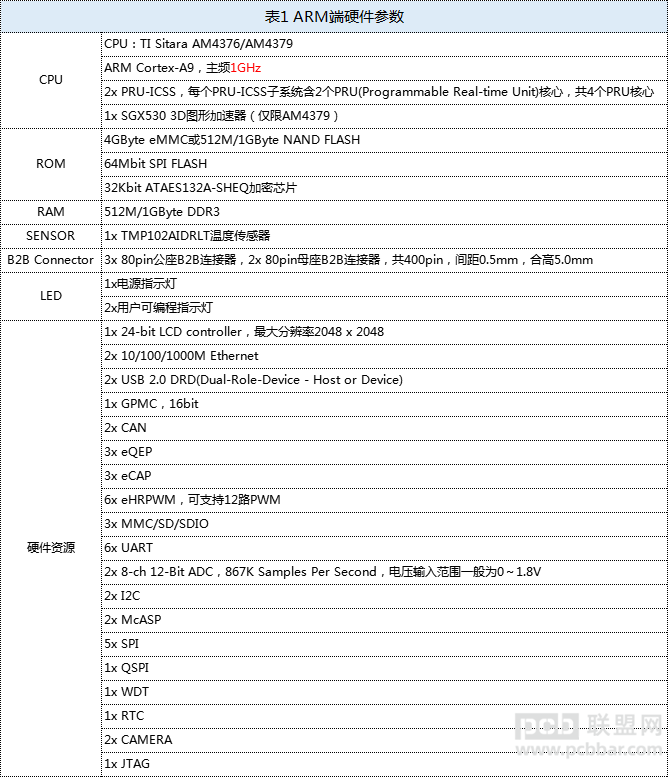

表1 ARM端硬件参数 file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image010.jpg 图 5 备注：B2B、电源、指示灯等部分硬件资源，ARM与FPGA共用。 表 2 FPGA端硬件参数 file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image012.jpg 图 6 软件参数

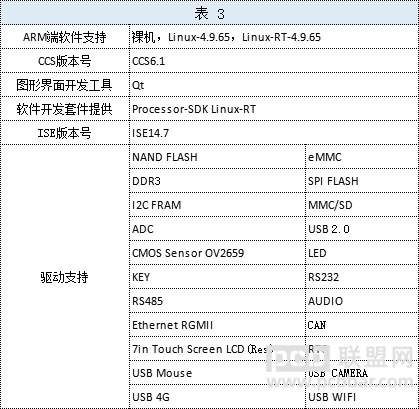

表 3 file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image014.jpg 图 7 3 开发资料（1） 提供核心板引脚定义、可编辑底板原理图*、可编辑底板PCB*、芯片Datasheet，缩短 硬件设计周期； （2） 提供系统烧写镜像*、内核驱动源码*、文件系统源码*，以及丰富的Demo程序； （3） 提供完整的平台开发包、入门教程，节省软件整理时间，上手容易； （4） 提供详细的ARM+FPGA架构通信教程，完美解决异构多核开发瓶颈。 开发案例主要包括： Ø 基于ARM的裸机开发案例 Ø 基于ARM的Linux开发案例 Ø 基于ARM的Linux-RT开发案例 Ø 基于ARM的Qt开发案例 Ø 基于FPGA的开发案例 Ø 基于GPMC的ARM与FPGA通信开发案例 Ø 基于ARM+FPGA的AD采集综合案例 备注：*标资料为购买后提供。 4 电气特性工作环境
表 4 file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image016.jpg 图 9 功耗测试
表 5 file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image018.jpg 图 10 备注：功耗基于TL437xF-EVM评估板测得。功耗测试数据与具体应用场景有关，测试数据仅供参考。 状态1：ARM端启动系统并登录，不接入任何外设，不额外执行任何程序。FPGA端不接入任何外设，运行LED闪烁程序。 状态2：ARM端运行DDR3压力读写测试程序，ARM Cortex-A9核心的资源使用率约为100%，FPGA端使用GPMC(BRAM)通信程序进行测试，电源估算功率为0.173W。
5 技术服务（1）协助底板设计和测试，减少硬件设计失误； （2）协助解决按照用户手册操作出现的异常问题； （3）协助产品故障判定； （4）协助正确编译与运行所提供的源代码； （5）协助进行产品二次开发； （6）提供长期的售后服务。 6 技术交流群AM437x交流群：373129850、487528186 Spartan-6交流群：311416997、101245165 file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image020.jpg 图 12 备注：试用板卡按照正常产品出货，配套产品资料光盘和配件哈。
|
