刚大学毕业或者已经参加工作 1-2 年的你，是否慢慢的发现了很多你当初进入的行业或者目前从事的 PCB 画板行业所设计的PCB 层级过于简单，一直在 2 层低速这类板卡转悠呢？
于个人发展，前景及钱景是否和之前想象的存在差距，可能目前公司上班所学到的技能对自己职业生涯的提高已经达到了瓶颈，如何突破是你现在阶段的你急需要思考的问 题，趁自己还年轻，趁自己还冲劲的时候努力给自己寻求另外一条道路呢，要么看到前景， 那么看到钱景，促使自我“价值”提高！
PCB 设计在电子行业其实是有一个很大空间的，不管啥电子产品都需要和 PCB 设计挂钩，市场巨大，同时，随着技术成熟度越来越高，趋于模块化设计的东西越来越多，对 PCB 设计从业者的门槛其实相对也越来越低，只要努力掌握基本功，在花点时间在技术难度高的多层板下点功夫，对后期自己的择业或者兼职创业来说其实有很大的可选择性的。
当你下定决心从事 PCB 设计或者行挑战更多层数，速率的 PCB 设计时，自身有时候又 不知道如何下手，这时候可能就会进入到死循环，慢慢磨时间，导致自己越来越浮躁，假 如这个时候你能有一个导师： 1）疏理一下电子设计的流程思路，知道这一步或下一步的工作如何处理 2）疏理一下整个 PCB 设计的思路及“套路” 3）遇到难度设计工作问题，及时指导你解决4）对你从事的 PCB 设计工作，进行系统化的培训和指导 5）和技术专业领先的导师交流各种设计经验 6）对自己绘制的 PCB 图进行评审指导，指出不足，让自己能及时优化改进 以上所罗列的这几个点是不是就能快速解决你现阶段的痛点呢，凡亿教育适时推出的《凡亿90天高速pcb设计全能线上特训班》能够有效帮助提升自己或转行从事高速 PCB 设计的从业者技能，协助你能
够独立自主设计6-8层或更高层的高速PCB板
一、什么是高速PCB特训班？
PCB特训班是一群对硬件设计或PCB设计的感兴趣的小伙伴，一起学习进步的学习圈，由凡亿教育名师团队带队，以独特的教学方式，在90天帮助大家梳理PCB设计的学习方法、学习要点，并通过多个实战案例，让学习学员能够独立自主设计6-8层或更高层的高速PCB板
二、PCB 速成特训班授课形式？
【2020 年全新录播课】（重要知识点反复观看）
【7*12小时值班在线答疑】（遇到难题不卡壳，及时解决）
【每周班主任导师知识点总结与解析】（化零为整，不再是自学时零散知识点）
【作业批改】（知道自己错在哪？知道别人错在哪？问题总让人进步！）
【8 场专题直播】（每周四晚8点，PCB设计emc？阻抗？封装？可制造性？）
三、PCB特训班培训的知识点有哪些？
全新课程包含PCB布局和布线的几百个知识点，每个点力求讲透，覆盖面既广也更深，本质都讲透。市面上多数的PCB 培训教学可能只讲怎么做，而我们会给到学员“怎么做”和“为什么这么做”。全新的“庖丁解牛”的方法能够让学员学完去适配做不同产品的 PCB 设计，透析大板 PCB设计的本质，超详细PPT 要点总结+实操布局布线，学员更直观，更具体学习！
具体学习目录可以参照下文介绍
四、课程学不会，我怎么办？
1）录播课（100 小时以上）知识点非常完整，可以反复回看，不担心遗忘。
2）老师总结知识点及答疑，知识点手把手过，90 多个学习日每日如此，不担心卡壳，有疑问都是当场解决。
3）延班保障，学员万一觉得自己学得不够好，可以直接免费参加下一期的课程，继续学习深造，直到学会为止（仅限延班一次）
五、学完能达到什么水平？
如果学员能够，认真学习视频教程，并且能够每天按照老师的要求上课听课（90 多个学习日），积极互动，深入理解老师讲解的每个PCB 电路模块的知识点讲解，PCB 布局和 PCB布线的要点及要求，那么你完全有能力独立设计 6-8 层或更高层高速 PCB 的板卡。
《90天高速PCB设计特训班》第二期 正式招生报名
开课时间：09月21日
报名费用：3499元/90天
扫描二维码即可报名 ▼
注意：PCB 特训班 EDA 软件操作不是重点，软件操作请在开班前自学！（报班之后会授权 对应 EDA 实操课程）高速 PCB 设计速成特训班总体培训思路特色

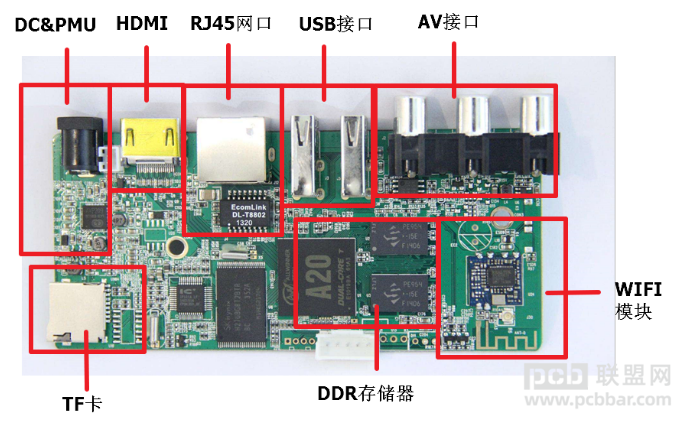

现在市面上大部分的电子产品由于集成度越来越高，已经不像以前那用需要很多 基础电路来搭建电气功能，现在都是集成为了某个芯片或者某个模块。设计者把这些模块模块进行组合，然后再进行一部分微调就可以了。 比如下面的这个机顶盒的设计：它需要连接显示器有 HDMI 模块或 AV 接口；需要 联网的话，需要有一个 RJ45 网口模块或者 WIFI 模块；需要供电并分配电源，就需要有DCDC 电源转换或者是 PMU 电源管理单元；它需要存储音视频信息，就需要 DDR、FLASH 等存储器模块。它就是由各个功能模块组合而成的
那么假如现在需要你去绘制这个产品的 PCB 设计，我们是不是可以先从这些模块入 手，透析这个产品的本质，了解好每一个模块的基本原理，再掌握它每一个模块的 PCB 布 局和 PCB 布线的要点，然后再去汇总整个的设计，那这个时候你会发现这个板子其实就已 经完成了 80%的工作量了，剩下的只是模块和模块之间的信号互联了。那么这个通过几个 实战的案例是不是就基本差不了。
我们就是基于以上思维，开设了此套课程，目的是让高速 PCB 设计从业者，透过现象 看本质，庖丁解牛一样，真正得心应手，你来当这把尖刀，能够应对不同的 PCB 产品设计。
特训班课程知识点概要—PCB模块化1）DCDC电源模块的PCB设计布局 电源是我们整个PCB电路板“血液”，电源处理不好，整个电路板直接报废，作为一个PCB工程师必学的内容之一，这边以电源模块的PCB设计为例进行我们模块化教学的表述表：DCDC模块知识要点总结| 1、DCDC电源的电路组成 | 2、电源输入输出主干道的分析 | 3、如何阅读Datasheet | | 5、何为电源的一字型/L型布局 | 6、电源反馈电路的处理方法 | 7、敷铜宽度和电流大小的关系 | 8、电源模块散热的处理 | 9、电源的二叉树分析与理解 |
|
对于PCB模块，我们力求讲解到PCB设计的本质，每一个模块我们都是以PPT讲解+PCB布局操作演示+PCB布线操作演示 从无到有的一个过程，比如DCDC电源模块，如何布局：我会先给你进行分析DCDC模块的电路组成，哪里是输入的主干道？哪里是输出的主干道？输入主干道上面会有什么器件？需要怎么样进行布局？输出的主干道上有些什么器件？需要怎么样布局？反馈电路如何进行布局？配置的电阻电容又是如何去布局？
布局完成之后就是PCB的布线：哪些是主干道电源？哪些是反馈？哪些是使能的，哪些是一些相对不是重要的信号？重要的电源走线基于电流大小需要走多宽的线宽？打多少的过孔数量？原则是什么？反馈电流的走线需要从滤波电容后面取样吗？因为DCDC电源模块散热是比较严重的，如何利用我们的布线让散热部分和大面积的敷铜接触，让其充分散热出去呢？我们每一个模块都是这样讲解，力求学习的工程师，知其然，知其所以然！
2）百兆/千兆RJ45网口模块PCB布局布线设计现在的电子设备基本是联网的，虽然有的可以通过WIFI设备实现，但是觉大多数的设备还是会配备百兆/千兆网口模块，网口处理不好或者不到位很容易出现网络通讯问题~ 表 网口PCB设计的知识点| 1、什么是以太网，常见的种类？ | 2、什么是RJ45，变压器，PHY芯片 | 3、各器件布局的间距要求 | 4、机壳地与系统地的隔离 | 5、晶体时钟的布局和布线要求 | 6、网口复位电路及常见阻容的布局 | 7、网口差分走线要求，阻抗要求 | 8、RX、TX总线走线方法 | 9、总线时序匹配等长要求 | 10、模块化思维的PCB设计理念 |

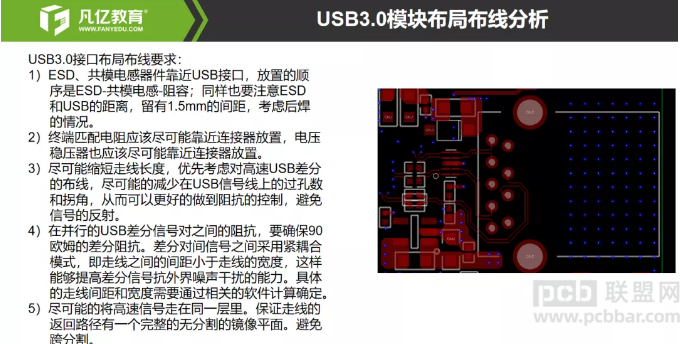

2）USB2.0/3.0等常用接口的PCB布局布线设计USB接口模块是我们PCB设计接口中一个比较典型的模块，掌握好这类接口模块的处理要点，可以方便我们触类旁通的理解其他类型的接口模块的设计。 表 USB接口模块的PCB设计的知识点| 1、USB2.0、USB3.0接口定义 | 2、什么是接口防静电处理 | 3、ESD器件的摆放及布线要求 | 4、差分共模电感的布局布线要求 | 5、USB差分走线要求及阻抗控制 | 6、USB2.0差分和USB3.0差分区别 | 7、差分走线的包地处理 | 8、差分走线的蛇形等长匹配 | 9、USB供电脚和接地脚的处理 | 10、外壳地和机壳地的处理 |
4）常用存储器SDRAM-PCB布局布线设计很多新手之前没有接触过高速，对于高速的一些基本概念啥的不是很理解，SDRAM模块是一个衔接低速和高速PCB设计的很好的案例，SDRAM的设计涵盖的知识点非常之多，串扰、等长、3W、EMC、平面分割等等，所以SDRAM有必要拿出来充分的给大家讲解，让大家都掌握。
DDR的存储器的PCB设计的知识点| 1、存储器SDRAM信号认识与组成 | 2、1片、2片SDRAM布局方式 | 3、滤波电容摆放 | 4、BGA的扇孔要求及注意事项 | 5、BGA的扇孔方法和技巧 | 6、不同BGA的扇孔原则及出线 | 7、数据及地址信号分组 | 8、3W规则的规则设置 | 9、单端阻抗的要求 | 10、多种拓扑结构分析与理解 | 11、什么是平面分割及要点 | 12、PCB设计中EMC的设计要点 |
特训班课程知识点概要—2层/4/6层/8层实战课知识点2层PCB设计知识点： 这套很简单，但是很详细，目的是什么？流程！流程！非常规范的设计流程，很重要~。对于一个专业的工程师良好素养的培养非常重要！每一个操作会细致讲解，以实战为主，理论为辅，按照电子设计流程化，卡点式教学，力求学完就能动手操作的状态| 第一部 前期介绍项目介绍及思路 | 01、项目总体介绍以及流程化设计思路 | 第二部分原理图部分 | 02、元器件整理以及常用元器件封装调用 | 03、IC 类元器件原理图库绘制 1 | 04、IC 类元器件原理图库绘制 2 | 05、MCU 核心单元电路图绘制 | 06、EEPROM 存储单元电路图绘制 | 07、RS232 通信单元电路图绘制 | 08、JOYSTICK 操作单元电路图绘制 | 09、DB9 通信单元电路图绘制 | 10、USB 通信单元电路图绘制 | 11、SD CARD 接口单元电路图绘制 | 12、INTERFACE 接口单元电路图绘制 | 13、POWER 电源单元电路图绘制 | 14、原理图器件PCB封装完整性检查与添加 | 15、原理图统一编号及编译检查 | 第三部分 PCB 预处理部分 | 16、PCB封装介绍、创建方法及调用 | 17、3D PCB封装的制作及导入 | 18、器件的导入及常见导入错误分析 | 19、板框大小定义及安装孔的放置 | 第四部分 PCB布局部分 | 20、PCB模块化分析以及布局宏观分析 | 21、结构器件定位和考虑 | 22、模块化布局与优化 | 23、叠层评估、PCB 布局分析与总结 | 第五部分 PCB规则设置部分 | 24、PCB 布线常用Class的添加 | 25、PCB 间距规则的设置 | 26、PCB 线宽规则的设置及差分线 | 27、布线过孔规则设置及其他规则 | 28、PCB 规则设置要点分析与总结 |
| | 第六部分PCB布线部分 | 29、PCB 布线宏观分析与通道评估 | 30、PCB 自动布线演示与优缺点分析 | 31、PCB 手动布线 1 | 32、PCB 手动布线 2 | 33、PCB 手动布线 3 | 34、PCB 电源部分的分析与处理 | 35、PCB 地部分的分析与处理 | 36、2 层板与多层板地的要点解析 | 37、PCB 布线要点分析与总结 |
| | 第七部分 PCB后期处理部分 | 38、PCB 丝印调整、LOGO导入 | 39、项目整体 DRC 处理与检查 | 40、拼板设计与 Mark 点添加 | 41、光绘、装配文件、BOM表单输出 | 42、项目最终文件归档 | 43、PCB 打样生产报价 | 第八部分 项目总结与前景规划 | 44、电子设计流程总结以及后期学习规划、前景规划 |
4层PCB设计知识点： 本套教程主要是以进阶为目的，所以案例复杂程度我们进行了提升，包含了BGA出线技巧、SDRAM存储器高速蛇形等长、拓扑结构的创建、网口等高速PCB设计中经常出现的模块及设计技巧，既能够帮助大家从2层到4层的PCB设计进行过渡，又能够进行高速PCB设计的提升。| 第一部分 前期介绍 | 01、项目总体介绍以及流程化设计思路 | 第二部分原理图部分 | 02、原理图分析讲解 | 03、工程文件编译检查反馈 | 第三部分 PCB 预处理部分 | 04、原理图导入 PCB以及错误解析 | 05、缺失PCB封装及3D添加方式 | 06、在 PCB中板框导入及定义 | 07、区域设置及结构器件定位 | 第四部分 PCB布局部分 | 08、交互是模块化抓取的设置 | 09、模块化及 PCB的预布局分析 | 10、核心最小系统DSP-SDRAM-FLASH及拓扑结构分析 | 11、基于 CPLD 的模块布局 | 12、基于视频输出模块布局 | 13、基于视频输入模块布局 | 14、RJ45网口模块的布局 | 15、电源部分模块布局 | 16、DSP外围电路布局、优化及总结 |
| | 第五部分 PCB 布线部分 | 17、层叠设置、规则设置 | 18、对 PCB模块进行扇孔处理一 | 19、对 PCB模块进行扇孔处理二 | 20、核心-SDRAM-FLASH 走线一 | 21、核心-SDRAM-FLASH 模块走线二 | 22、核心-SDRAM-FLASH 走线三 | 23、FLASH-CPLD 模块走线 | 24、BGA滤波电容放置处理 | 25、视频模块、网口模块走线 | 26、其它杂线走线的清理 | 27、电源分割与处理 | 28、数据线的等长处理1 | 29、数据线的等长处理2 | 30、地址线控制线时钟等长处理1 | 31、地址线控制线时钟等长处理2 | 32、PCB布线优化 | 33、基于 PCB 布线的 DRC 检查 |
| | 第六部分 PCB 后期处理部分 | 34、丝印、文本/LOGO、装配、DXF | 35、整板铺地铜与地过孔的添加 | 36、光绘Gerber文件的设置与输出 | |
6层高速PCB设计知识点： 本套教程主要是一个综合度比较高的项目，能够系统的帮助学员往高速设计方面进阶，进一步强化学员的各项PCB模块化思维和PCB设计的各类技巧，举一反三，能够搞定这个6层板，基本可以相当于市面上3-5年的PCB设计工程师经验了。| 第一部分 前期介绍 | 01前言、视频介绍、EDA工具介绍 | 第二部分原理图部分 | 02 Oracad原理图的转换及网表输出 | 03原理图分析讲解 | 第三部分 PCB预处理部分 | 04原理图网表导入PCB以及错误解析 | 05 PCB导入之后常见的推荐设置 | 06在PCB中板框导入及板框定义 | 07布局布线区域设置 | 08结构器件定位 |
| | 第四部分 PCB布局部分 | 09 PCB模块化交互式布局的介绍 | 10 对PCB进行预布局及屏蔽罩规划 | 11 主控两片DDR3颗粒模块布局以及要点分析 | 12 EMMC+NAND FLASH布局及要点 | 13 HDMI高清接口模块布局以及要点分析 | 14 百兆网口外挂变压器布局及要点 | 15 USB部分模块布局以及要点分析 | 16 音频AV模块布局以及要点分析 | 17 WIFI射频天线模块布局以及要点分析 | 18 整板电源部分模块布局以及要点分析 | 19 整板布局优化与布局要点总结 |
| | 第五部分 PCB布线部分 | 20 6层消费类电子叠层设计与阻抗计算 | 21 层叠设置、class与PCB布线规划 | 22 主控与DDR3颗粒扇孔以及滤波电容的处理 | 23 EMMC+NAND FLASH扇孔处理 | 24 HDMI高清接口模块扇孔处理 | 25 百兆网口外挂变压器模块扇孔处理 | 26 USB部分模块扇孔处理 | 27 音频AV模块扇孔处理 | 28 WIFI射频天线模块扇孔处理 | 29 整板电源部分模块扇孔处理 | 30 整板电源流向分析与电源分割预规划 | 31 BGA外围配置阻容、晶振布线处理 | 32 DDR3数据信号布线<一> | 33 DDR3数据信号布线<二> | 34 DDR3地址控制信号布线<一> | 35 DDR3地址控制信号布线<二> | 36 EMMC与NAND FLSH布线处理 | 37 HDMI高清接口布线处理 | 38 百兆网口布线处理 | 39 USB差分布线处理 | 40 AV音频接口布线处理 | 41 WIFI模块的布线处理 | 42 其它杂线清理 | 43小电源与滤波电容处理 | 44 电源平面分割 | 45 DDR数据数据信号等长处理<一> | 46 DDR数据数据信号等长处理<二> | 47 DDR地址控制信号等长处理 | 48信号走线优化与电源优化 | 49布线要点总结 | 第六部分 PCB后期处理部分 | 50 整板铺地与地过孔添加,DRC处理 | 51丝印、LOGO、装配PDF、DXF | 52 光绘层叠的添加与设置 | 53 光绘输出、文件打包、生产对接 |
8层DDR/DDR2/DDR3常用存储器PCB布局布线设计 设计DDR的PCB设计已经基本成为行业是否能做高速PCB设计的一个判断分水岭，对于DDR的设计涵盖的知识点非常之多，串扰、等长、3W、EMC、平面分割等等，所以DDR有必要拿出来充分的给大家讲解，让大家都掌握。
DDR的存储器的PCB设计的知识点| 1、原理图与PCB同步及前期处理 | 2、DDR3布局方式 | 3、Class的创建及叠层 | 4、规则的设置及差分线的添加 | 5、Fanout和滤波电容的放 | 6、DDR数据线布线1 | 7、DDR数据线布线2 | 8、T型拓扑结构的扇孔 | 9、DDR地址控制线布线1 | 10、DDR地址控制线布线 | 11、电源分割及处理 | 12、DDR数据线等长1 | 13、DDR数据线等长2 | 14、DDR地址控制线等长1 | 15、DDR地址控制线等长2 | 16、后期处理及DRC检查 | 17、Gerber文件的输出 |
|
更多层（10层，12层...）PCB设计知识点概要及设计规范：学会了4层、6层、8层之后，是本特训班的极限了吗？不是的！多层PCB设计的基本思路其实是一致的，对于10层、12层甚至更多层，我们老师将会给大家总结这些知识要点及不同点，让你后续也能够拥有更多层PC不设计的能力！
每周一场专场直播，针对性的解决各阶段的学习难题
这些知识点还不够！！！我们还会赠送以下五大系列课程知识点总计课时超60+小时！！赠送一：电子产品常用PCB设计模块除了特训班重点拿出来的PCB模块讲解之外，我们还赠送有18个模块的知识要点，全部以上面一样详细的方式给大家进行讲解和操作练习，要学就学彻底，不留遗憾， 不保留！全部知识点都赠送给大家，让大家的“ 牛”更加细致！
赠送二：2D及3D标准PCB封装的制作封装关系着整个项目前期的成败，很多工程师不会绘制规范的PCB封装从而导致项目在贴装的时候出现问题，为了解决这种现象，我们赠送此套课程，详解各种类型PCB封装封装的制作定义、实操各类封装制作过程，从根源上杜绝大家电子设计中封装环节的问题。同时现在结构设计，EDA软件的额3D PCB功能也越来越强大，会3D PCB设计也称为工程师一项必不可少的技能，我们此套课程不但教会你2D设计也涵盖3D设计。
| 01、凡亿PCB封装设计视频内容介绍 | 02 封装基本组成元素介绍 | 03 焊盘分类及作用分析 | 04 焊盘大小关系介绍 | 05 管脚补偿计算规则解析 | 06 Flash计算规则介绍 | 07 无引脚延伸型封装类型补偿 | 08 翼形引脚型封装类型补偿 | 09 平卧型封装类型补偿 | 10 J形引脚封装类型补偿 | 11 BGA类型封装类型补偿 | 12 封装丝印画法介绍 | 13 封装原点及管脚排序介绍 | 14 铝电解电容封装实例（2D+3D） | 15 功率电感封装实例（2D+3D） | 16 发光二极管封装实例（2D+3D） | 17 整流、 稳压二极管实例（2D+3D） | 18 晶体管封装实例（2D+3D） | 19 保险丝封装实例（2D+3D） | 20 开关封装实例（2D+3D） | 21 晶振封装实例（2D+3D） | 22 电池座封装实例（2D+3D） | 23 整流器封装实例（2D+3D） | 24 滤波器封装实例（2D+3D） | 25 继电器封装实例(AD) | 26 变压器封装实例（2D+3D） | 27 蜂鸣器封装实例（2D+3D） | 28 麦克风封装实例（2D+3D） | 29 SO 类型封装实例（2D+3D） | 30 SOJ 类型封装实例（2D+3D） | 31 PLCC 类型封装实例（2D+3D） | 32 QFP 类型封装实例（2D+3D） | 33 QFN 类型封装实例（2D+3D） | 34 BGA 类型封装实例（2D+3D） | 35 DIP 类型封装实例（2D+3D） | 36 HDR 连接器封装实例（2D+3D） | 37 DB 连接器封装实例（2D+3D） | 38 USB连接器封装实例（2D+3D） | 39 RJ 连接器封装实例（2D+3D） | 40 DIN 连接器封装实例（2D+3D） | 41 FPC 连接器封装实例（2D+3D） | 42 DC 连接器封装实例（2D+3D） | 43 AV 连接器封装实例（2D+3D） | 44 HDMI 连接器封装实例（2D+3D） | 45 SATA 连接器封装实例（2D+3D） | 46 BNC 连接器封装实例（2D+3D） | 47 光模块SFP封装实例（2D+3D） | 48 电源模块PWR封装实例（2D+3D） | 49 TF CARD连接器封装实例（2D+3D） | 50 金手指Finger封装实例（2D+3D） | 51 PCIE 连接器封装实例（2D+3D） | 52 其他类型封装实例 |
赠送四：赠送PCB设计拼版课程 PCB设计完成之后，即准备发出去进行PCB制版生产了，但是一些不合理的版型结构会严重浪费我们的生产材料，提高贴片的时间，严重损坏了生产效率的提高，现今效率就是金钱，时间就是生命，所以作为一个专业的PCB工程师，拼版学习必不可少，本套课程从概念出发，到实战操作全程讲解，方便学员理解和操作，真正掌握！
| 01 什么是PCB拼板？ | 02 为什么要PCB拼板 | 03 V-cut在设计中的应用（一） | 04 V-cut在PCB设计中的应用（二） | 05 什么是邮票孔？怎么拼版？（一） | 06 什么是邮票孔？怎么拼版？（二） | 07 CAM350进行Gerber拼版（一） | 08 CAM350进行Gerber拼版（二） | 09 阴阳拼版在PCB设计中的拼版（一） | 10 PCB设计中的阴阳拼版（二） |
赠送五：阻抗计算随之PCB信号切换速度不断增长，当今PCB设计厂商需要理解和控制PCB走线的阻抗，相应于现代数字电路较短的信号传输时间和较高的时钟速率，PCB走线不在是简单的链接，而是传输线，我们必须要清楚走线的阻抗知识。
