[作业已审核] 弟子计学员-毛刚-一片SDRAM模块

[复制链接]

mao13714132447

16 主题	149 帖子	1090 积分

Rank: 3 Rank: 3

积分: 1090

发表于 2019-3-26 23:34:21 | 显示全部楼层 |阅读模式

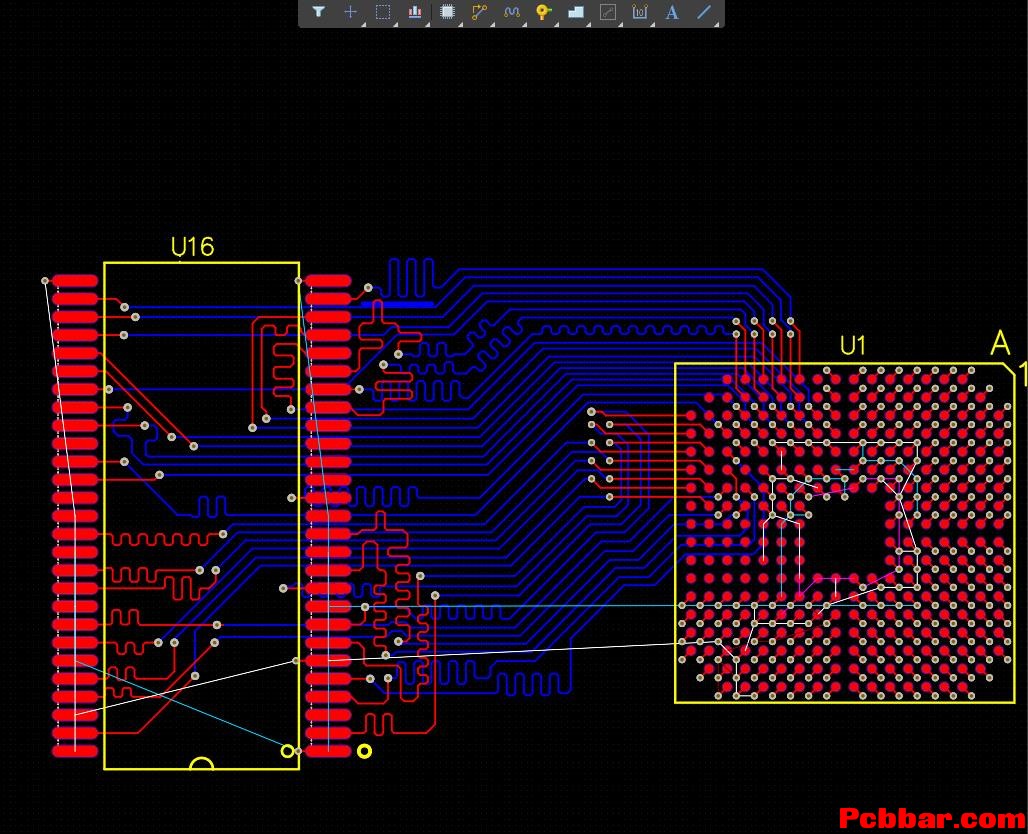

1.先建立CLass把地址类和数据类分好，时钟控制片选分为地址类。
2.拉线的时候考虑一下怎么样出线好出
3.先把线拉通以后在去设置等长线
4.数据线等长在±25mil，地址线±50mil


回复

使用道具举报
