[Altium] CAD中绘制螺旋线的方法并导入到 AD中

[复制链接]
发表于 2018-11-8 18:12:11 | 显示全部楼层 |阅读模式
因为设计需要,要在PCB里绘制螺旋线的走线作为高频电路的天线,如果直接
使用AD基本上很难完成这样的绘图操作。
但我们可以借助其他的CAD软件,如AUTO CAD2007以上版本软件,在CAD软件里可以很轻松的绘制出螺旋线,然后再把dwg文件导出,
再导入到Altium designer 6PCB环境里即可。或者导入到PCB库里做成元件使用
软件: AUTO CAD2007以上版本(安装该软件时注意选择自定义安装,把Express模块也一并安装上去.
    Altium designer 6.7以上版本
具体步骤如下:

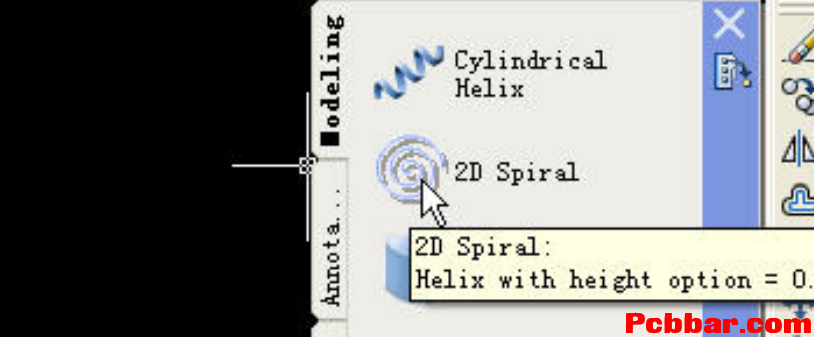

[size=12.0000pt]1、打开CAD软件后直接使用软件的绘图工具来绘制螺旋线。
[size=12.0000pt]2.CAD里绘制,设置螺旋线的起点和终点。
3.双击螺旋线,弹出参数设置对话框,在对话框里的Geometry中设置好圈数、圈高等参数。
4.绘制好需要的螺旋线后,为了能正确完全导入到AD里,还要把样条曲线转换成多段线,使用flatten命令,如下:
