Altium designer 如何检查DRC 一般检查哪些项目
前期为了满足各项设计的要求,我们会设置很多约束规则,当一个PCB单板设计完成之后,通常要进行DRC(Design Rule Check)检查。DRC检查就是检查设计是否满足所设置的规则。一个完整的pcb设计必须经过各项电气规则检查。常见的检查项包括间距、开路以及短路的检查,更加严格的还有差分对、阻抗线等检查。
DRC(Design Rule Check)检查,检查设计是否满足所设置的规则。需要检查什么,其实都是和规则相对应的,在检查某个选项时,请主要对应的规则是否使能打开。
1、如图1所示,执行菜单命令“Tools-Design Rule Check(快捷键TD)”,打开DRC检查设置对话框。


图1  打开DRC设置命令


图2 DRC检查常规设置

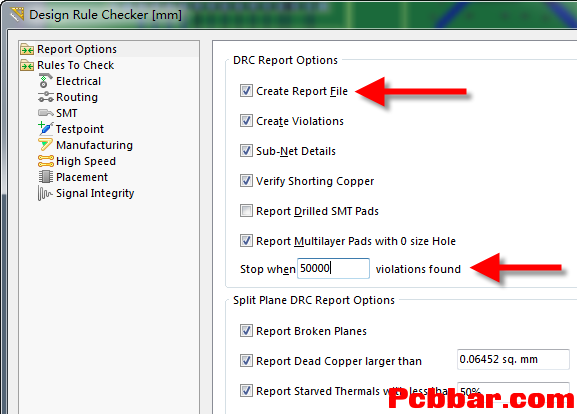

Create Report File 执行完DRC之后,Altium会创建一个关于规则检查的报告,对报错信息会给出详细的描述并会给出报错的位置信息,方便我们设计者对报错信息进行解读。

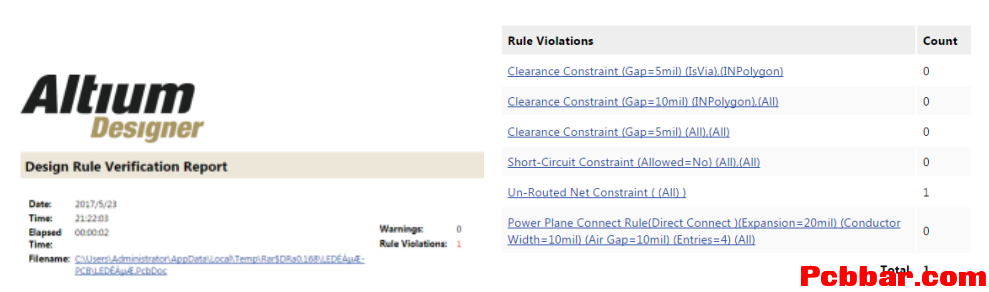

图3  DRC的详细报告内容
● Stop When 50000 Violations Found 表示当系统检测到50000个DRC报错的时候直接停止再检查,系统默认设置一般是500,但是我们设置到500时有些DRC会进行显示,有些DRC不会进行显示,只有我们修正已存在的错误,再次DRC的时候才会显示,这样对于大板设计的时候非常不方便。

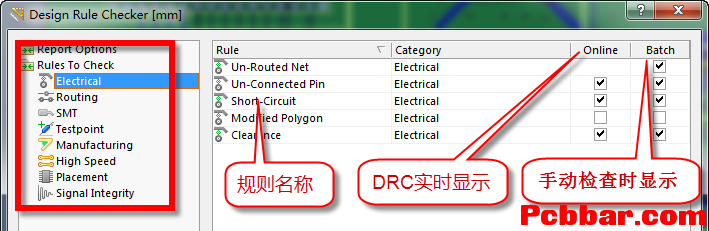

2、设置DRC检查项目,如图8-4所示,选择你需要检查的规则想。在“Online”和“Batch”栏中勾选使能检查。其中:
● Online 如果PCB设计当中存在DRC报错时可以实时的显示出来
● Batch  只有手工执行DRC检查时,存在问题的报错才会显示出来。
一般来说我们需要检查DRC的时候两者都进行勾选,方便实时检查和手动检查同时进行。

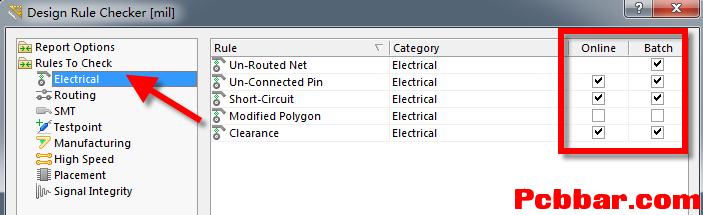

图4 使能DRC检查项
DRC检查不是说所有的规则都需要检查,设计者只需要检查自己想需要检查的规则即可。不想检查的规则对应的“Online”和“Batch”勾取消掉就好了。下面对常见的几种DRC检查进行详细的描述。
1  电气性能检查
电气性能检查包括间距检查,短路检查以及开路检查,如图5所示,一般这几项都需要勾选,对应常见问题报错如图8-6。

图5  电气性能检查设置

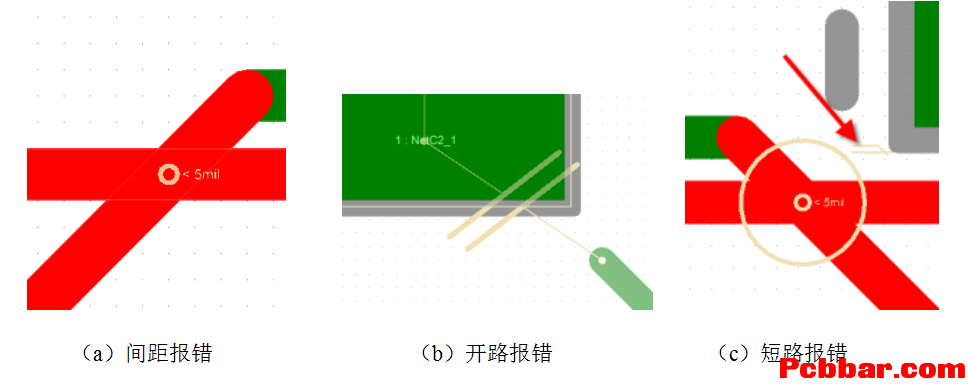

图6 常见电气性能DRC报错
