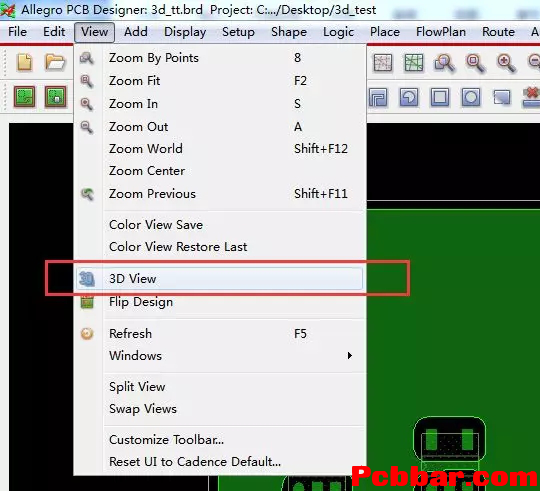

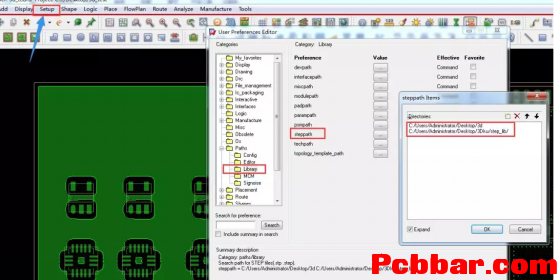

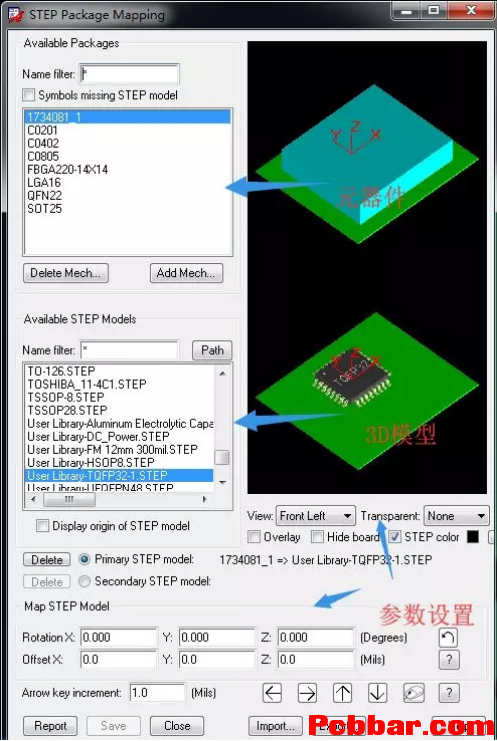

众所周知,Cadence allegro 16.x 版本已经拥有3D view,虽然比较简单,但是总之还不错,近年以来Cadence公司在不断的加强 PCB Editor三维的显示能力,可以帮助PCB工程师更直观进行 pcb设计。终于,17.2版本的到来,迎来了Cadence Allegro 3D设计的新纪元,其3D效果丝毫不弱于AD软件的3D View。 一、准备:allegro17.2 ,3D模型库 二、设置及显示 1、 首先要对使用环境进行设置 1) env文件设置。路径在:Cadence\SPB_16.6\share\pcb\text\env,打开,查看是否有设置set step_unsupported_prototype 1,如果没有,就在文件中加上。 2) Step模型路径设置。如下图示: 2、 设置PCB中的元器件与3D模型匹配 1)进入匹配界面。如下图示: 2)匹配设置 file:///C:\Users\win7\AppData\Local\Temp\ksohtml\wpsFD45.tmp.png

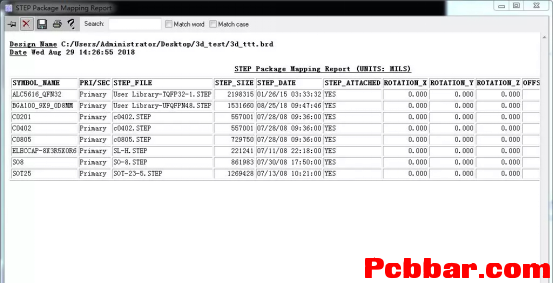

分别在上图示位置选择需要显示3d效果的器件进行匹配,对各参数进行设置以达到理想效果。设置好后 点击Save进行保存。然后可点击Report进行查看匹配结果。如下图示 :
file:///C:\Users\win7\AppData\Local\Temp\ksohtml\wpsFD77.tmp.png 3、显示设置。 1)显示之前必须把相应的层打开。 PACKAGE GEOMETRY/PLACE_BOUND_TOP PACKAGE GEOMETRY/PLACE_BOUND_BOTTOM MANUFACTURING/STEP3D_ASSEMBLY_ENCLOSURE 2)设置3d显示查看效果。 file:///C:\Users\win7\AppData\Local\Temp\ksohtml\wpsFD78.tmp.png
file:///C:\Users\win7\AppData\Local\Temp\ksohtml\wpsFD99.tmp.png

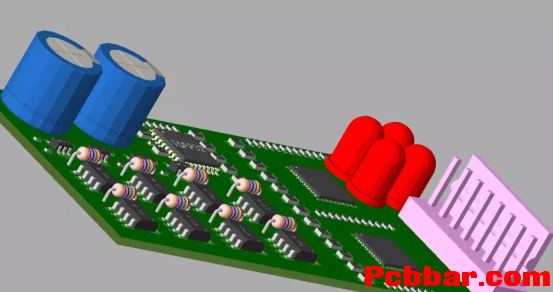

到这个步骤,漂亮的3D就做出来了,是不是很漂亮,那你也来试试吧!
|
